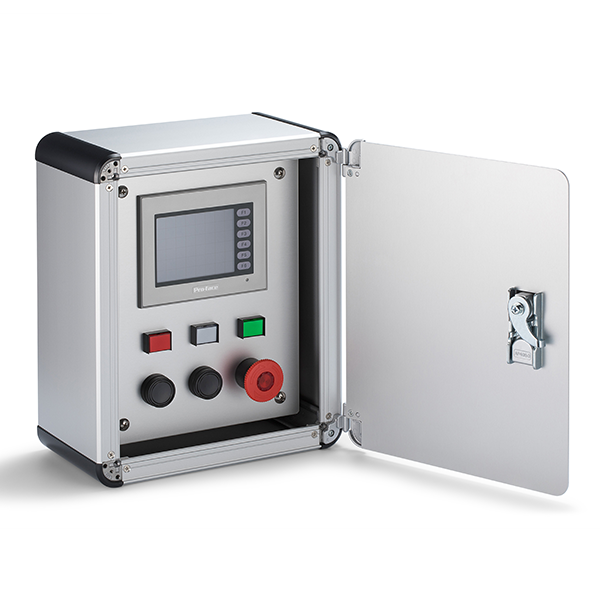

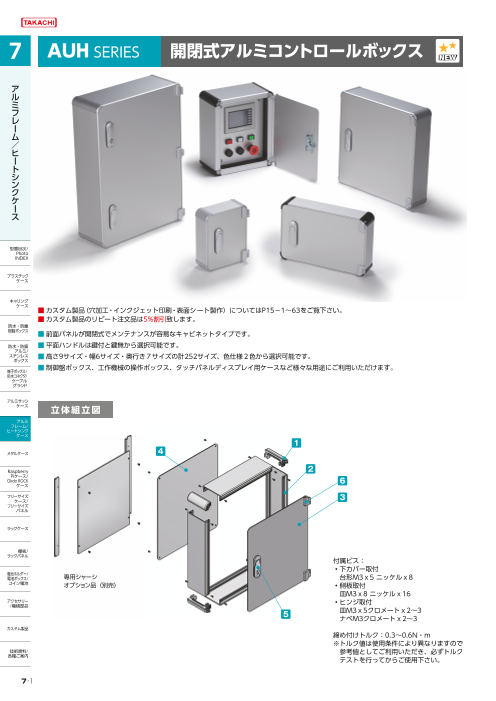

開閉式アルミコントロールボックス AUHシリーズ

新型アルミケースが14タイプに！ NEW TYPE アルミ開閉ボックスタイプ NEW TYPE ラックマウントケースタイプ 高さ177タイプが追加となり、サイズ展開拡大！ NEW SIZE スタンダードタイプ パネル脱着タイプ コーナーガード付タイプ コントロールボックスタイプ

AUH SERIES 開閉式アルミコントロールボックス ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはホームページをご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 ■ 前面パネルが開閉式でメンテナンスが容易なキャビネットタイプです。 ■ 平面ハンドルは鍵付と鍵無から選択可能です。 ■ 高さ4サイズ・幅6サイズ・奥行き7サイズの計112サイズ、色仕様2色から選択可能です。 ■ 制御盤ボックス、工作機械の操作ボックス、タッチパネルディスプレイ用ケースなど様々な用途にご利用いただけます。 立体組立図 1 3 2 6 4 付属ビス： ・カバー取付 専用シャーシ 　台形M3ｘ5 ニッケルｘ8 オプション品（別売） ・側板取付 　皿M3ｘ8 ニッケルｘ16 ・ヒンジ取付 5 　皿M3ｘ5クロメートｘ2～3 　ナベM3クロメートｘ2～3 締め付けトルク：0.3～0.6N・ｍ ※ トルク値は使用条件により異なりますので 参考値としてご利用いただき、必ずトルク テストを行ってからご使用下さい。 1

構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 コーナーブロック 　　　 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 2 側板 　　　　　　　　　 4 アルミ押出材 A6063S-T5 シルバーアルマイト　　　　　　　　　　 3 カバー 　　　　　　　　 1 アルミ板 A1100P シルバーアルマイト　　　　　　　　　　 4 開閉カバー　　　　　　 1 アルミ板 A1100P シルバーアルマイト　　　　　　　　　　 5 平面ハンドル鍵有 / 鍵無 1set 亜鉛ダイキャスト シルバー / 塗装　　　　　　　　　　　　 6 ヒンジ 　　　　　　　　 1set 亜鉛ダイキャスト シルバー / 塗装　　　　　　　　　　　　 ケース型番は、下記 1～2 の項目を選択し、決定して下さい。 1 平面ハンドル仕様 2 色仕様 Nタイプ　鍵無 Kタイプ　鍵付 SS SB 型番記入方法 　ご注文の際は□内へサイズと1～2の選択項目に合った記号を記入して下さい。 AUH □ - □ - □　□　　□ □ H-W-D サイズ ハンドルタイプ ボックス色仕様 3～4ページ型番・寸法表を参照 （N・Kを記入） （SS・SBを記入） 型番例 : H88・W430・D300mm、鍵無、SBカラーの場合 ➡ AUH 88-43-30NSB オプション部品（別売） 専用シャーシ 開閉カバー緩衝パッド 取手 DINレール AUCシリーズ　P47 ACP-15　P4 BH・OHシリーズ FDRシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい モニターアーム MARシリーズ 詳細はホームページをご覧下さい 2

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 平面ハンドル1ケ・ヒンジ２点止め仕様 平面ハンドル2ケ・ヒンジ3点止め仕様 AUH□-30-50、□-36-50、□-36-60、□-43-50、□-43-60 AUH□-30-50、□-36-50、□-36-60、□-43-50、□-43-60 以外のサイズはこちらの仕様となります。 はこちらの仕様となります。 W H W H 型番・寸法・標準価格 ■ □□□には、ハンドルタイプ・ボックス色仕様の記号が入ります。 ハンドル 型　番 H W D 自重 / 準価格（税別） （kg） ヒンジ 標準価格（税別） 標 個数 鍵無Nタイプ 鍵付Kタイプ 型　番 H W D 自重 ハンドル/ 標準価格（税別） 標準価格（税 （kg） ヒンジ 別） 個数 鍵無Nタイプ 鍵付Kタイプ AUH66-16-20□□□ 66 160 200 1.2 1/2 12,410 12,540 AUH88-16-20□□□ 88 160 200 1.3 1/2 12,920 13,050 AUH66-16-25□□□ 66 160 250 1.4 1/2 12,930 13,070 AUH88-16-25□□□ 88 160 250 1.5 1/2 13,480 13,610 AUH66-16-30□□□ 66 160 300 1.5 1/2 13,380 13,510 AUH88-16-30□□□ 88 160 300 1.7 1/2 13,960 14,090 AUH66-20-20□□□ 66 200 200 1.3 1/2 13,070 13,200 AUH88-20-20□□□ 88 200 200 1.5 1/2 13,610 13,740 AUH66-20-25□□□ 66 200 250 1.5 1/2 13,680 13,820 AUH88-20-25□□□ 88 200 250 1.7 1/2 14,240 14,400 AUH66-20-30□□□ 66 200 300 1.7 1/2 14,230 14,360 AUH88-20-30□□□ 88 200 300 1.9 1/2 14,820 14,970 AUH66-20-36□□□ 66 200 360 1.9 1/2 15,060 15,210 AUH88-20-36□□□ 88 200 360 2.1 1/2 15,720 15,860 AUH66-25-25□□□ 66 250 250 1.7 1/2 14,640 14,770 AUH88-25-25□□□ 88 250 250 1.9 1/2 15,250 15,390 AUH66-25-30□□□ 66 250 300 1.9 1/2 15,300 15,430 AUH88-25-30□□□ 88 250 300 2.1 1/2 15,920 16,070 AUH66-25-36□□□ 66 250 360 2.2 1/2 16,300 16,460 AUH88-25-36□□□ 88 250 360 2.4 1/2 16,990 17,150 AUH66-25-43□□□ 66 250 430 2.5 1/2 17,430 17,590 AUH88-25-43□□□ 88 250 430 2.7 1/2 18,170 18,310 AUH66-30-20□□□ 66 300 200 1.7 1/2 14,230 14,360 AUH88-30-20□□□ 88 300 200 1.9 1/2 14,820 14,970 AUH66-30-25□□□ 66 300 250 1.9 1/2 15,260 15,400 AUH88-30-25□□□ 88 300 250 2.1 1/2 15,890 16,050 AUH66-30-30□□□ 66 300 300 2.2 1/2 15,840 15,990 AUH88-30-30□□□ 88 300 300 2.4 1/2 16,510 16,650 AUH66-30-36□□□ 66 300 360 2.4 1/2 17,030 17,170 AUH88-30-36□□□ 88 300 360 2.6 1/2 17,750 17,910 AUH66-30-43□□□ 66 300 430 2.8 1/2 17,970 18,140 AUH88-30-43□□□ 88 300 430 3.0 1/2 18,750 18,920 AUH66-30-50□□□ 66 300 500 3.3 2/3 21,500 21,790 AUH88-30-50□□□ 88 300 500 3.5 2/3 22,340 22,640 AUH66-36-25□□□ 66 360 250 2.2 1/2 16,300 16,460 AUH88-36-25□□□ 88 360 250 2.4 1/2 16,990 17,130 AUH66-36-30□□□ 66 360 300 2.4 1/2 17,030 17,170 AUH88-36-30□□□ 88 360 300 2.6 1/2 17,750 17,890 AUH66-36-36□□□ 66 360 360 2.7 1/2 18,870 19,030 AUH88-36-36□□□ 88 360 360 3.0 1/2 19,660 19,800 AUH66-36-43□□□ 66 360 430 3.1 1/2 20,130 20,310 AUH88-36-43□□□ 88 360 430 3.4 1/2 20,970 21,110 AUH66-36-50□□□ 66 360 500 3.7 2/3 24,000 24,310 AUH88-36-50□□□ 88 360 500 3.9 2/3 24,890 25,180 AUH66-36-60□□□ 66 360 600 4.2 2/3 25,280 25,570 AUH88-36-60□□□ 88 360 600 4.5 2/3 26,270 26,570 AUH66-43-30□□□ 66 430 300 2.8 1/2 17,970 18,140 AUH88-43-30□□□ 88 430 300 3.0 1/2 18,750 18,890 AUH66-43-36□□□ 66 430 360 3.1 1/2 20,130 20,310 AUH88-43-36□□□ 88 430 360 3.4 1/2 20,970 21,110 AUH66-43-43□□□ 66 430 430 3.5 1/2 21,100 21,280 AUH88-43-43□□□ 88 430 430 3.8 1/2 21,970 22,140 AUH66-43-50□□□ 66 430 500 4.1 2/3 25,150 25,460 AUH88-43-50□□□ 88 430 500 4.4 2/3 26,080 26,370 AUH66-43-60□□□ 66 430 600 4.7 2/3 26,490 26,800 AUH88-43-60□□□ 88 430 600 5.1 2/3 27,550 27,860 3 D D

型番・寸法・標準価格 ■ □□□には、ハンドルタイプ・ボックス色仕様の記号が入ります。 型　番 H W D 自重 ハンドル/ 標準価格（税別） 標準価格（税別） （kg） ヒンジ 個数 鍵無Nタイプ 鍵付Kタイプ 型　番 H W D 自重 ハンドル/ 標準価格（税別） 標準価格（税別） （kg） ヒンジ 個数 鍵無Nタイプ 鍵付Kタイプ AUH133-16-20□□□ 132.5 160 200 1.7 1/2 14,860 14,990 AUH177-16-20□□□ 177 160 200 1.9 1/2 15,780 15,920 AUH133-16-25□□□ 132.5 160 250 1.9 1/2 15,510 15,660 AUH177-16-25□□□ 177 160 250 2.1 1/2 16,530 16,700 AUH133-16-30□□□ 132.5 160 300 2.1 1/2 16,140 16,300 AUH177-16-30□□□ 177 160 300 2.4 1/2 17,280 17,430 AUH133-20-20□□□ 132.5 200 200 1.8 1/2 15,660 15,800 AUH177-20-20□□□ 177 200 200 2.1 1/2 16,690 16,830 AUH133-20-25□□□ 132.5 200 250 2.1 1/2 16,410 16,570 AUH177-20-25□□□ 177 200 250 2.4 1/2 17,550 17,690 AUH133-20-30□□□ 132.5 200 300 2.3 1/2 17,130 17,290 AUH177-20-30□□□ 177 200 300 2.6 1/2 18,370 18,530 AUH133-20-36□□□ 132.5 200 360 2.6 1/2 18,240 18,410 AUH177-20-36□□□ 177 200 360 3.0 1/2 19,660 19,820 AUH133-25-25□□□ 132.5 250 250 2.4 1/2 17,530 17,680 AUH177-25-25□□□ 177 250 250 2.7 1/2 18,760 18,920 AUH133-25-30□□□ 132.5 250 300 2.6 1/2 18,360 18,530 AUH177-25-30□□□ 177 250 300 3.0 1/2 19,720 19,860 AUH133-25-36□□□ 132.5 250 360 2.9 1/2 19,640 19,820 AUH177-25-36□□□ 177 250 360 3.3 1/2 21,190 21,330 AUH133-25-43□□□ 132.5 250 430 3.3 1/2 20,980 21,160 AUH177-25-43□□□ 177 250 430 3.7 1/2 22,680 22,830 AUH133-30-20□□□ 132.5 300 200 2.3 1/2 17,130 17,290 AUH177-30-20□□□ 177 300 200 2.6 1/2 18,370 18,510 AUH133-30-25□□□ 132.5 300 250 2.6 1/2 18,310 18,480 AUH177-30-25□□□ 177 300 250 3.0 1/2 19,670 19,820 AUH133-30-30□□□ 132.5 300 300 2.9 1/2 19,080 19,260 AUH177-30-30□□□ 177 300 300 3.3 1/2 20,540 20,700 AUH133-30-36□□□ 132.5 300 360 3.3 1/2 20,540 20,720 AUH177-30-36□□□ 177 300 360 3.7 1/2 22,200 22,360 AUH133-30-43□□□ 132.5 300 430 3.7 1/2 21,720 21,900 AUH177-30-43□□□ 177 300 430 4.1 1/2 23,520 23,680 AUH133-30-50□□□ 132.5 300 500 4.2 2/3 25,630 25,920 AUH177-30-50□□□ 177 300 500 4.8 2/3 27,730 28,030 AUH133-36-25□□□ 132.5 360 250 2.9 1/2 19,640 19,790 AUH177-36-25□□□ 177 360 250 3.3 1/2 21,190 21,330 AUH133-36-30□□□ 132.5 360 300 3.3 1/2 20,540 20,700 AUH177-36-30□□□ 177 360 300 3.7 1/2 22,200 22,360 AUH133-36-36□□□ 132.5 360 360 3.6 1/2 22,690 22,860 AUH177-36-36□□□ 177 360 360 4.1 1/2 24,570 24,720 AUH133-36-43□□□ 132.5 360 430 4.1 1/2 24,180 24,340 AUH177-36-43□□□ 177 360 430 4.6 1/2 26,200 26,370 AUH133-36-50□□□ 132.5 360 500 4.7 2/3 28,440 28,740 AUH177-36-50□□□ 177 360 500 5.3 2/3 30,760 31,060 AUH133-36-60□□□ 132.5 360 600 5.4 2/3 30,260 30,550 AUH177-36-60□□□ 177 360 600 6.0 2/3 33,210 33,500 AUH133-43-30□□□ 132.5 430 300 3.7 1/2 21,720 21,870 AUH177-43-30□□□ 177 430 300 4.1 1/2 23,520 23,680 AUH133-43-36□□□ 132.5 430 360 4.1 1/2 24,180 24,340 AUH177-43-36□□□ 177 430 360 4.6 1/2 26,200 26,370 AUH133-43-43□□□ 132.5 430 430 4.6 1/2 25,370 25,520 AUH177-43-43□□□ 177 430 430 5.2 1/2 27,540 27,720 AUH133-43-50□□□ 132.5 430 500 5.3 2/3 29,810 30,110 AUH177-43-50□□□ 177 430 500 5.9 2/3 32,300 32,590 AUH133-43-60□□□ 132.5 430 600 6.0 2/3 31,690 32,000 AUH177-43-60□□□ 177 430 600 6.7 2/3 34,810 35,120 ACP-15 開閉カバー緩衝パッド φ15 両面テープ 1 ■ AUH開閉カバーを閉じたときの衝撃吸収が出来る緩衝パッドです。開閉カバーと本体の接触面に貼り付けてご利用いただけます。 型番・標準価格 型　番 材　質 色 入　数 標準価格（税別） ACP-15 ポリオレフィンフォーム ブラック 3/袋 180 4

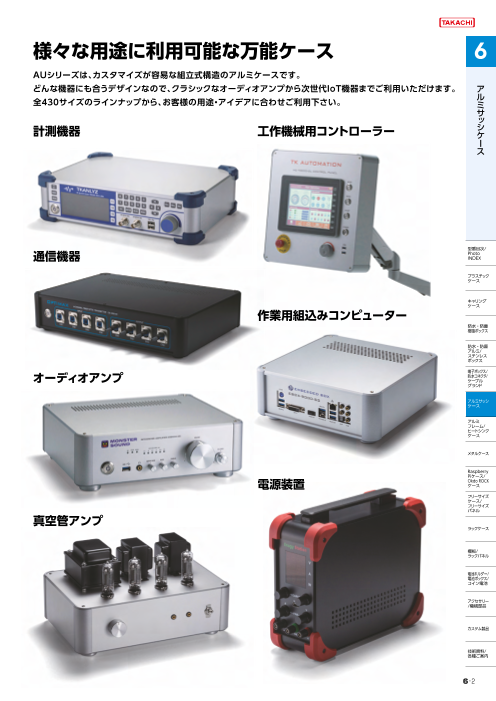

AU SERIES アルミサッシケース ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはホームページをご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 ■ 前後のパネルが差込式でスッキリした外観のデスクトップ型ケースです。 ■ 高さ44、177の２タイプが追加となり、高さ5サイズ・幅7サイズ・奥行き7サイズの計215サイズ、色仕様4色から選択可能です。 ■ 滑り止め足はエラストマー製ゴム足タイプとアルマイト処理された高級感のあるアルミ足タイプから選択可能です。 ■ 測定器、コントローラー、産業用組込みコンピュータ、電源装置、オーディオアンプなど様々な用途にご利用いただけます。 5 付属ビス： ・カバー、下カバー取付 　台形M3×5 ニッケル/三価黒クロメート×8～16 ・フレーム、側板取付 3 　皿M3×8 ニッケル×16 ・ゴム足、アルミ足取付 2 　バインドM4×8 三価黒クロメート×4 締め付けトルク：0.3～0.6N・m ※ トルク値は使用条件により異なりますので参考値 としてご利用いただき、必ずトルクテストを行っ 1 てからご使用下さい。 4 6 専用シャーシ オプション品（別売） 7 27

構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 コーナーブロック 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 2 側板　　　　　　 2 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト 3 フレーム　　　　 4 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト 4 パネル　　　　　 2 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト 5 カバー　　　　　 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト 6 下カバー　　　　 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト 7 ゴム足 / アルミ足 4 TPE（エラストマー）/ アルミ ブラック（ゴム足）・アルマイト（アルミ足） ケース型番は、下記 1～3 の項目を選択し、決定して下さい。 1 滑り止め足仕様選択 2 カバー・下カバー取付ビス仕様選択 R ゴム足（ブラック） A アルミ足（シルバー / アルマイト） （ブラック / アルマイト） P プラス（シルバー / ニッケル） （ブラック / 三価黒クロメート） H 六角（シルバー / ニッケル） （ブラック / 三価黒クロメート） 六角レンチ付 ※アルミ足の色は下カバーと同色となります。 ※ビスの色はカバー・下カバーの色と同色となります。 ※ゴム足とアルミ足では価格が異なります。 3 カラー 選択 下記4タイプの色からご選択下さい。 S S S B B S B B 型番記入方法 　ご注文の際は□内へサイズと1～3の選択項目に合った記号を記入して下さい。 AU □ - □ - □　□ □ - □ □ H-W-D サイズ 1足 2ビス 3カラー 29～30ページ型番・寸法表を参照 R / A P / H SS / SB / BS / BB 型番例 : H88・W300・D200mm、アルミ足、六角ビス、BSカラーの場合 ➡ AU 88-30-20 AH-BS オプション部品（別売） 専用シャーシ コーナーガード エラストマー取手 チルトレッグ AUCシリーズ　P47 AUCGシリーズ　P48 FM200 TLWシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 28

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ■ ゴム足/アルミ足から選択可能です。 ゴム足/アルミ足は高さサイズが異なります。 ゴム足 H アルミ足 W D 型番・寸法・標準価格 ■ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格（税別）標準価格（税別） 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ （kg） Rタイプ Aタイプ NEW AU 44-16-16□□-□□ 44 160 160 0.7 8,570 9,820 AU 66-16-16□□-□□ 66 160 160 0.9 8,830 10,200 NEW AU 44-16-20□□-□□ 44 160 200 0.8 9,050 10,310 AU 66-16-20□□-□□ 66 160 200 1.0 9,380 10,750 NEW AU 44-16-25□□-□□ 44 160 250 1.0 9,550 10,800 AU 66-16-25□□-□□ 66 160 250 1.2 9,900 11,280 NEW AU 44-16-30□□-□□ 44 160 300 1.1 10,020 11,270 AU 66-16-30□□-□□ 66 160 300 1.3 10,470 11,840 NEW AU 44-16-36□□-□□ 44 160 360 1.3 11,030 12,280 NEW AU 66-16-36□□-□□ 66 160 360 1.5 11,620 12,920 NEW AU 44-16-43□□-□□ 44 160 430 1.5 11,970 13,230 NEW AU 66-16-43□□-□□ 66 160 430 1.7 12,640 13,940 NEW AU 44-20-16□□-□□ 44 200 160 0.8 9,150 10,410 AU 66-20-16□□-□□ 66 200 160 1.0 9,420 10,800 NEW AU 44-20-20□□-□□ 44 200 200 0.9 9,720 10,990 AU 66-20-20□□-□□ 66 200 200 1.1 10,070 11,430 NEW AU 44-20-25□□-□□ 44 200 250 1.1 10,280 11,540 AU 66-20-25□□-□□ 66 200 250 1.3 10,990 12,400 NEW AU 44-20-30□□-□□ 44 200 300 1.3 10,860 12,110 AU 66-20-30□□-□□ 66 200 300 1.5 11,650 13,050 NEW AU 44-20-36□□-□□ 44 200 360 1.5 11,720 12,980 AU 66-20-36□□-□□ 66 200 360 1.7 12,640 14,050 NEW AU 44-20-43□□-□□ 44 200 430 1.7 13,130 14,370 AU 66-20-43□□-□□ 66 200 430 2.0 14,370 15,790 NEW AU 44-25-16□□-□□ 44 250 160 1.0 10,070 11,360 AU 66-25-16□□-□□ 66 250 160 1.1 10,360 11,780 NEW AU 44-25-20□□-□□ 44 250 200 1.1 10,750 12,050 AU 66-25-20□□-□□ 66 250 200 1.3 11,100 12,520 NEW AU 44-25-25□□-□□ 44 250 250 1.3 11,850 13,150 AU 66-25-25□□-□□ 66 250 250 1.5 12,270 13,680 NEW AU 44-25-30□□-□□ 44 250 300 1.5 12,570 13,880 AU 66-25-30□□-□□ 66 250 300 1.7 13,090 14,480 NEW AU 44-25-36□□-□□ 44 250 360 1.7 13,690 14,990 AU 66-25-36□□-□□ 66 250 360 2.0 14,340 15,740 NEW AU 44-25-43□□-□□ 44 250 430 2.0 14,660 15,950 AU 66-25-43□□-□□ 66 250 430 2.3 15,560 16,970 NEW AU 44-30-16□□-□□ 44 300 160 1.1 10,760 12,060 AU 66-30-16□□-□□ 66 300 160 1.3 11,080 12,480 NEW AU 44-30-20□□-□□ 44 300 200 1.3 11,530 12,810 AU 66-30-20□□-□□ 66 300 200 1.5 11,930 13,320 NEW AU 44-30-25□□-□□ 44 300 250 1.5 12,770 14,070 AU 66-30-25□□-□□ 66 300 250 1.7 13,230 14,630 NEW AU 44-30-30□□-□□ 44 300 300 1.7 13,760 15,050 AU 66-30-30□□-□□ 66 300 300 1.9 14,350 15,760 NEW AU 44-30-36□□-□□ 44 300 360 2.0 15,280 16,580 AU 66-30-36□□-□□ 66 300 360 2.2 16,020 17,440 NEW AU 44-30-43□□-□□ 44 300 430 2.3 15,800 17,100 AU 66-30-43□□-□□ 66 300 430 2.6 16,760 18,150 NEW AU 44-30-50□□-□□ 44 300 500 2.6 17,590 18,880 AU 66-30-50□□-□□ 66 300 500 2.9 18,760 20,180 NEW AU 44-36-16□□-□□ 44 360 160 1.3 12,110 13,430 NEW AU 66-36-16□□-□□ 66 360 160 1.5 12,280 13,620 NEW AU 44-36-20□□-□□ 44 360 200 1.5 12,740 14,070 AU 66-36-20□□-□□ 66 360 200 1.7 12,930 14,340 NEW AU 44-36-25□□-□□ 44 360 250 1.7 14,230 15,550 AU 66-36-25□□-□□ 66 360 250 1.9 14,500 15,910 NEW AU 44-36-30□□-□□ 44 360 300 2.0 15,660 16,980 AU 66-36-30□□-□□ 66 360 300 2.2 16,050 17,450 NEW AU 44-36-36□□-□□ 44 360 360 2.2 17,250 18,550 AU 66-36-36□□-□□ 66 360 360 2.5 17,740 19,150 NEW AU 44-36-43□□-□□ 44 360 430 2.6 17,960 19,280 AU 66-36-43□□-□□ 66 360 430 2.9 18,620 20,020 NEW AU 44-36-50□□-□□ 44 360 500 3.0 19,610 20,930 AU 66-36-50□□-□□ 66 360 500 3.3 20,410 21,830 NEW AU 44-43-16□□-□□ 44 430 160 1.5 13,330 14,660 NEW AU 66-43-16□□-□□ 66 430 160 1.7 13,900 15,270 NEW AU 44-43-20□□-□□ 44 430 200 1.7 14,460 15,780 AU 66-43-20□□-□□ 66 430 200 1.9 14,700 16,120 NEW AU 44-43-25□□-□□ 44 430 250 2.0 15,450 16,770 AU 66-43-25□□-□□ 66 430 250 2.2 15,760 17,170 NEW AU 44-43-30□□-□□ 44 430 300 2.3 16,410 17,740 AU 66-43-30□□-□□ 66 430 300 2.5 16,800 18,220 NEW AU 44-43-36□□-□□ 44 430 360 2.6 18,200 19,520 AU 66-43-36□□-□□ 66 430 360 2.9 18,660 20,060 NEW AU 44-43-43□□-□□ 44 430 430 3.0 20,300 21,610 AU 66-43-43□□-□□ 66 430 430 3.3 21,060 22,480 NEW AU 44-43-50□□-□□ 44 430 500 3.4 21,720 23,050 AU 66-43-50□□-□□ 66 430 500 3.7 22,540 23,950 NEW AU 44-50-30□□-□□ 44 500 300 2.6 19,560 20,950 AU 66-50-30□□-□□ 66 500 300 2.8 19,820 21,260 NEW AU 44-50-36□□-□□ 44 500 360 3.0 21,250 22,630 AU 66-50-36□□-□□ 66 500 360 3.3 21,500 22,940 NEW AU 44-50-43□□-□□ 44 500 430 3.4 23,200 24,580 AU 66-50-43□□-□□ 66 500 430 3.7 23,640 25,100 NEW AU 44-50-50□□-□□ 44 500 500 3.9 26,270 27,660 AU 66-50-50□□-□□ 66 500 500 4.2 27,010 28,470 29 8.5 10.5 8.5 10.5

型番・寸法・標準価格 ■ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ AU 88-16-16□□-□□ 88 160 160 0.9 9,220 10,600 AU133-30-36□□-□□ 132.5 300 360 2.8 18,470 19,880 AU 88-16-20□□-□□ 88 160 200 1.1 9,820 11,190 AU133-30-43□□-□□ 132.5 300 430 3.3 19,380 20,770 AU 88-16-25□□-□□ 88 160 250 1.3 10,360 11,730 AU133-30-50□□-□□ 132.5 300 500 3.7 21,650 23,060 AU 88-16-30□□-□□ 88 160 300 1.4 10,940 12,310 NEW AU133-36-16□□-□□ 132.5 360 160 1.9 14,340 15,670 NEW AU 88-16-36□□-□□ 88 160 360 1.7 12,170 13,480 AU133-36-20□□-□□ 132.5 360 200 2.1 15,020 16,430 NEW AU 88-16-43□□-□□ 88 160 430 1.9 13,230 14,530 AU133-36-25□□-□□ 132.5 360 250 2.5 16,710 18,120 AU 88-20-16□□-□□ 88 200 160 1.1 9,850 11,220 AU133-36-30□□-□□ 132.5 360 300 2.8 18,370 19,790 AU 88-20-20□□-□□ 88 200 200 1.2 10,530 11,910 AU133-36-36□□-□□ 132.5 360 360 3.2 20,280 21,690 AU 88-20-25□□-□□ 88 200 250 1.4 11,490 12,910 AU133-36-43□□-□□ 132.5 360 430 3.7 21,350 22,760 AU 88-20-30□□-□□ 88 200 300 1.6 12,190 13,610 AU133-36-50□□-□□ 132.5 360 500 4.1 23,420 24,830 AU 88-20-36□□-□□ 88 200 360 1.8 13,230 14,640 NEW AU133-43-16□□-□□ 132.5 430 160 2.2 15,680 17,030 AU 88-20-43□□-□□ 88 200 430 2.1 15,020 16,430 AU133-43-20□□-□□ 132.5 430 200 2.4 16,930 18,350 AU 88-25-16□□-□□ 88 250 160 1.2 10,870 12,280 AU133-43-25□□-□□ 132.5 430 250 2.8 18,120 19,520 AU 88-25-20□□-□□ 88 250 200 1.4 11,650 13,050 AU133-43-30□□-□□ 132.5 430 300 3.2 19,280 20,700 AU 88-25-25□□-□□ 88 250 250 1.6 12,830 14,240 AU133-43-36□□-□□ 132.5 430 360 3.6 21,350 22,760 AU 88-25-30□□-□□ 88 250 300 1.8 13,660 15,080 AU133-43-43□□-□□ 132.5 430 430 4.1 23,950 25,370 AU 88-25-36□□-□□ 88 250 360 2.1 14,970 16,390 AU133-43-50□□-□□ 132.5 430 500 4.6 25,690 27,090 AU 88-25-43□□-□□ 88 250 430 2.4 16,250 17,660 AU133-50-30□□-□□ 132.5 500 300 3.5 22,600 24,040 AU 88-30-16□□-□□ 88 300 160 1.4 11,620 13,040 AU133-50-36□□-□□ 132.5 500 360 4.0 24,500 25,950 AU 88-30-20□□-□□ 88 300 200 1.6 12,510 13,910 AU133-50-43□□-□□ 132.5 500 430 4.6 26,830 28,280 AU 88-30-25□□-□□ 88 300 250 1.8 13,840 15,260 AU133-50-50□□-□□ 132.5 500 500 5.1 30,480 31,920 AU 88-30-30□□-□□ 88 300 300 2.1 14,990 16,400 NEW AU177-16-16□□-□□ 177 160 160 1.4 12,480 13,950 AU 88-30-36□□-□□ 88 300 360 2.4 16,730 18,140 NEW AU177-16-20□□-□□ 177 160 200 1.6 13,280 14,740 AU 88-30-43□□-□□ 88 300 430 2.7 17,500 18,920 NEW AU177-16-25□□-□□ 177 160 250 1.8 14,050 15,510 AU 88-30-50□□-□□ 88 300 500 3.1 19,580 20,980 NEW AU177-16-30□□-□□ 177 160 300 2.1 14,870 16,320 NEW AU 88-36-16□□-□□ 88 360 160 1.6 12,890 14,220 NEW AU177-16-36□□-□□ 177 160 360 2.4 16,450 17,900 AU 88-36-20□□-□□ 88 360 200 1.8 13,550 14,960 NEW AU177-16-43□□-□□ 177 160 430 2.7 17,850 19,320 AU 88-36-25□□-□□ 88 360 250 2.1 15,150 16,570 NEW AU177-20-16□□-□□ 177 200 160 1.5 13,290 14,750 AU 88-36-30□□-□□ 88 360 300 2.3 16,730 18,140 NEW AU177-20-20□□-□□ 177 200 200 1.7 14,180 15,650 AU 88-36-36□□-□□ 88 360 360 2.7 18,470 19,880 NEW AU177-20-25□□-□□ 177 200 250 2.0 15,050 16,510 AU 88-36-43□□-□□ 88 360 430 3.1 19,400 20,820 NEW AU177-20-30□□-□□ 177 200 300 2.3 15,970 17,430 AU 88-36-50□□-□□ 88 360 500 3.5 21,260 22,680 NEW AU177-20-36□□-□□ 177 200 360 2.6 17,390 18,860 NEW AU 88-43-16□□-□□ 88 430 160 1.8 14,580 15,950 NEW AU177-20-43□□-□□ 177 200 430 3.0 19,320 20,770 AU 88-43-20□□-□□ 88 430 200 2.1 15,390 16,800 NEW AU177-25-16□□-□□ 177 250 160 1.7 14,360 15,820 AU 88-43-25□□-□□ 88 430 250 2.4 16,470 17,890 NEW AU177-25-20□□-□□ 177 250 200 1.9 15,330 16,790 AU 88-43-30□□-□□ 88 430 300 2.7 17,550 18,960 NEW AU177-25-25□□-□□ 177 250 250 2.2 16,790 18,240 AU 88-43-36□□-□□ 88 430 360 3.1 19,450 20,860 NEW AU177-25-30□□-□□ 177 250 300 2.5 17,850 19,320 AU 88-43-43□□-□□ 88 430 430 3.5 21,910 23,330 NEW AU177-25-36□□-□□ 177 250 360 2.9 19,540 20,990 AU 88-43-50□□-□□ 88 430 500 4.0 23,460 24,860 NEW AU177-25-43□□-□□ 177 250 430 3.3 20,920 22,370 AU 88-50-30□□-□□ 88 500 300 3.0 20,650 22,110 NEW AU177-30-16□□-□□ 177 300 160 1.9 15,620 17,100 AU 88-50-36□□-□□ 88 500 360 3.4 22,400 23,850 NEW AU177-30-20□□-□□ 177 300 200 2.2 16,710 18,180 AU 88-50-43□□-□□ 88 500 430 3.9 24,590 26,030 NEW AU177-30-25□□-□□ 177 300 250 2.5 18,340 19,820 AU 88-50-50□□-□□ 88 500 500 4.4 28,030 29,490 NEW AU177-30-30□□-□□ 177 300 300 2.8 19,720 21,200 AU133-16-16□□-□□ 132.5 160 160 1.2 10,250 11,620 NEW AU177-30-36□□-□□ 177 300 360 3.2 21,890 23,380 AU133-16-20□□-□□ 132.5 160 200 1.4 10,930 12,300 NEW AU177-30-43□□-□□ 177 300 430 3.7 22,800 24,280 AU133-16-25□□-□□ 132.5 160 250 1.6 11,560 12,930 NEW AU177-30-50□□-□□ 177 300 500 4.1 25,330 26,820 AU133-16-30□□-□□ 132.5 160 300 1.8 12,250 13,620 NEW AU177-36-16□□-□□ 177 360 160 2.1 17,160 18,640 NEW AU133-16-36□□-□□ 132.5 160 360 2.1 13,710 15,000 NEW AU177-36-20□□-□□ 177 360 200 2.4 18,090 19,580 NEW AU133-16-43□□-□□ 132.5 160 430 2.4 14,880 16,180 NEW AU177-36-25□□-□□ 177 360 250 2.8 19,980 21,450 AU133-20-16□□-□□ 132.5 200 160 1.3 10,940 12,310 NEW AU177-36-30□□-□□ 177 360 300 3.1 21,830 23,290 AU133-20-20□□-□□ 132.5 200 200 1.5 11,710 13,070 NEW AU177-36-36□□-□□ 177 360 360 3.6 24,010 25,500 AU133-20-25□□-□□ 132.5 200 250 1.7 12,790 14,200 NEW AU177-36-43□□-□□ 177 360 430 4.1 25,150 26,610 AU133-20-30□□-□□ 132.5 200 300 2.0 13,570 14,990 NEW AU177-36-50□□-□□ 177 360 500 4.6 27,490 28,960 AU133-20-36□□-□□ 132.5 200 360 2.3 14,800 16,190 NEW AU177-43-16□□-□□ 177 430 160 2.4 18,870 20,340 AU133-20-43□□-□□ 132.5 200 430 2.6 16,700 18,110 NEW AU177-43-20□□-□□ 177 430 200 2.7 20,320 21,790 AU133-25-16□□-□□ 132.5 250 160 1.5 12,080 13,490 NEW AU177-43-25□□-□□ 177 430 250 3.1 21,650 23,140 AU133-25-20□□-□□ 132.5 250 200 1.7 12,930 14,350 NEW AU177-43-30□□-□□ 177 430 300 3.5 23,000 24,470 AU133-25-25□□-□□ 132.5 250 250 2.0 14,220 15,620 NEW AU177-43-36□□-□□ 177 430 360 4.0 25,390 26,880 AU133-25-30□□-□□ 132.5 250 300 2.2 15,150 16,570 NEW AU177-43-43□□-□□ 177 430 430 4.6 28,040 29,520 AU133-25-36□□-□□ 132.5 250 360 2.6 16,640 18,030 NEW AU177-43-50□□-□□ 177 430 500 5.1 30,150 31,620 AU133-25-43□□-□□ 132.5 250 430 3.0 18,030 19,450 NEW AU177-50-30□□-□□ 177 500 300 3.9 26,070 27,560 AU133-30-16□□-□□ 132.5 300 160 1.7 12,930 14,350 NEW AU177-50-36□□-□□ 177 500 360 4.4 28,300 29,800 AU133-30-20□□-□□ 132.5 300 200 1.9 13,890 15,300 NEW AU177-50-43□□-□□ 177 500 430 5.0 30,720 32,210 AU133-30-25□□-□□ 132.5 300 250 2.2 15,320 16,730 NEW AU177-50-50□□-□□ 177 500 500 5.6 34,550 36,060 AU133-30-30□□-□□ 132.5 300 300 2.5 16,570 17,970 30

AUP SERIES パネル脱着アルミサッシケース ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはホームページをご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 ■ 前後パネルが付け外し可能なデスクトップ型で筐体内部は導通しており、静電・アース対策が出来るケースです。 ■ 高さ177タイプが追加となり、高さ4サイズ・幅7サイズ・奥行き7サイズの計172サイズ、色仕様2色から選択可能です。 ■ 滑り止め足はエラストマー製ゴム足タイプ・アルマイト処理された高級感のあるアルミ足タイプから選択可能です。 ■ 測定器、コントローラー、産業用組込みコンピュータ、電源装置、オーディオアンプなど様々な用途にご利用いただけます。 付属ビス： 5 ・カバー、下カバー取付 　台形M3ｘ5 ニッケルｘ8~16　 ・フレーム、側板取付 　皿M3ｘ8 ニッケルｘ16 ・ゴム足、アルミ足取付 3 　バインドM4ｘ8 三価黒クロメートｘ4 2 ・パネル取付 　ナベM2.5ｘ7　ニッケルｘ8~12 締め付けトルク：｛M2.5は0.15～0.2N・m M3とM4は0.3～0.6N・m ※ トルク値は使用条件により異なりますので参考値 1 としてご利用いただき、必ずトルクテストを行っ てからご使用下さい。 4 7 6 専用シャーシ オプション品（別売） 31

構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 コーナーブロック 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 2 側板　　　　　　 2 アルミ押出材 A6063S-T5 シルバー塗装（内部無処理） 　　　　　　 3 フレーム　　　　 4 アルミ押出材 A6063S-T5 シルバー塗装（内部無処理） 　　　　　　 4 パネル　　　　　 2 アルミ板 A1100P シルバー塗装（裏面導通処理） 　　　　　 5 カバー　　　　　 1 アルミ板 A1100P シルバー塗装（裏面導通処理） 　　　　　 6 下カバー　　　　 1 アルミ板 A1100P シルバー塗装（裏面導通処理） 　　　　　 7 ゴム足 / アルミ足 4 TPE（エラストマー）/ アルミ ブラック（ゴム足）・アルマイト（アルミ足） ケース型番は、下記 1～3 の項目を選択し、決定して下さい。 1 滑り止め足仕様選択 2 カバー・下カバー取付ビス仕様選択 R ゴム足（ブラック） A アルミ足（シルバー / アルマイト） P プラス（シルバー / ニッケル） H 六角（シルバー / ニッケル） ※ゴム足とアルミ足では価格が異なります。 六角レンチ付 3 カラー 選択 下記2タイプの色からご選択下さい。 S S S B 型番記入方法 　ご注文の際は□内へサイズと1～3の選択項目に合った記号を記入して下さい。 AUP □ - □ - □　□ □ - □ □ H-W-D サイズ 1足 2ビス 3カラー 33～34ページ型番・寸法表を参照 R / A P / H SS / SB 型番例 : H88・W300・D200mm、アルミ足、六角ビス、SBカラーの場合 ➡ AUP 88-30-20 AH-SB 32

オプション部品（別売） 専用シャーシ コーナーガード エラストマー取手 チルトレッグ AUCシリーズ　P47 AUCGシリーズ　P48 FM200 TLWシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ■ ゴム足/アルミ足から選択可能です。 ゴム足/アルミ足は高さサイズが異なります。 ゴム足 H アルミ足 W D 型番・寸法・標準価格 ■ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ AUP 66-16-16□□-□□ 66 160 160 0.9 11,740 13,110 AUP 66-30-36□□-□□ 66 300 360 2.3 18,250 19,670 AUP 66-16-20□□-□□ 66 160 200 1.0 12,220 13,590 AUP 66-30-43□□-□□ 66 300 430 2.6 19,000 20,410 AUP 66-16-25□□-□□ 66 160 250 1.2 12,760 14,120 AUP 66-30-50□□-□□ 66 300 500 3.0 20,470 21,890 AUP 66-16-30□□-□□ 66 160 300 1.3 13,290 14,660 NEW AUP 66-36-16□□-□□ 66 360 160 1.6 15,850 17,190 NEW AUP 66-16-36□□-□□ 66 160 360 1.5 14,310 15,580 AUP 66-36-20□□-□□ 66 360 200 1.8 16,350 17,750 NEW AUP 66-16-43□□-□□ 66 160 430 1.7 15,220 16,480 AUP 66-36-25□□-□□ 66 360 250 2.0 17,530 18,940 AUP 66-20-16□□-□□ 66 200 160 1.0 12,480 13,850 AUP 66-36-30□□-□□ 66 360 300 2.3 18,690 20,080 AUP 66-20-20□□-□□ 66 200 200 1.2 13,030 14,400 AUP 66-36-36□□-□□ 66 360 360 2.6 19,910 21,320 AUP 66-20-25□□-□□ 66 200 250 1.4 14,020 15,430 AUP 66-36-43□□-□□ 66 360 430 3.0 20,760 22,170 AUP 66-20-30□□-□□ 66 200 300 1.5 14,630 16,020 AUP 66-36-50□□-□□ 66 360 500 3.4 22,090 23,510 AUP 66-20-36□□-□□ 66 200 360 1.7 15,420 16,820 NEW AUP 66-43-16□□-□□ 66 430 160 1.8 17,290 18,630 AUP 66-20-43□□-□□ 66 200 430 2.0 16,790 18,200 AUP 66-43-20□□-□□ 66 430 200 2.1 18,430 19,850 AUP 66-25-16□□-□□ 66 250 160 1.2 13,770 15,170 AUP 66-43-25□□-□□ 66 430 250 2.4 19,320 20,720 AUP 66-25-20□□-□□ 66 250 200 1.4 14,370 15,790 AUP 66-43-30□□-□□ 66 430 300 2.7 20,140 21,560 AUP 66-25-25□□-□□ 66 250 250 1.6 15,300 16,700 AUP 66-43-36□□-□□ 66 430 360 3.0 21,460 22,880 AUP 66-25-30□□-□□ 66 250 300 1.8 15,990 17,390 AUP 66-43-43□□-□□ 66 430 430 3.4 23,230 24,650 AUP 66-25-36□□-□□ 66 250 360 2.0 16,940 18,360 AUP 66-43-50□□-□□ 66 430 500 3.9 24,380 25,790 AUP 66-25-43□□-□□ 66 250 430 2.3 18,010 19,420 AUP 66-50-30□□-□□ 66 500 300 3.0 22,770 24,240 AUP 66-30-16□□-□□ 66 300 160 1.4 14,470 15,880 AUP 66-50-36□□-□□ 66 500 360 3.4 24,010 25,450 AUP 66-30-20□□-□□ 66 300 200 1.5 15,140 16,530 AUP 66-50-43□□-□□ 66 500 430 3.9 25,630 27,070 AUP 66-30-25□□-□□ 66 300 250 1.8 16,130 17,550 AUP 66-50-50□□-□□ 66 500 500 4.3 27,980 29,430 AUP 66-30-30□□-□□ 66 300 300 2.0 17,040 18,460 33 10.5 8. 8.510.5 5

型番・寸法・標準価格 ■ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ AUP 88-16-16□□-□□ 88 160 160 1.0 12,400 13,770 AUP133-30-36□□-□□ 132.5 300 360 3.0 20,970 22,370 AUP 88-16-20□□-□□ 88 160 200 1.2 12,940 14,310 AUP133-30-43□□-□□ 132.5 300 430 3.4 21,900 23,320 AUP 88-16-25□□-□□ 88 160 250 1.3 13,480 14,830 AUP133-30-50□□-□□ 132.5 300 500 3.8 23,540 24,950 AUP 88-16-30□□-□□ 88 160 300 1.5 13,970 15,340 NEW AUP133-36-16□□-□□ 132.5 360 160 2.1 18,200 19,520 NEW AUP 88-16-36□□-□□ 88 160 360 1.7 15,100 16,400 AUP133-36-20□□-□□ 132.5 360 200 2.3 18,760 20,170 NEW AUP 88-16-43□□-□□ 88 160 430 2.0 16,060 17,350 AUP133-36-25□□-□□ 132.5 360 250 2.6 20,040 21,450 AUP 88-20-16□□-□□ 88 200 160 1.2 13,160 14,530 AUP133-36-30□□-□□ 132.5 360 300 3.0 21,290 22,700 AUP 88-20-20□□-□□ 88 200 200 1.3 13,770 15,140 AUP133-36-36□□-□□ 132.5 360 360 3.3 22,690 24,100 AUP 88-20-25□□-□□ 88 200 250 1.5 14,760 16,180 AUP133-36-43□□-□□ 132.5 360 430 3.8 23,730 25,150 AUP 88-20-30□□-□□ 88 200 300 1.7 15,340 16,740 AUP133-36-50□□-□□ 132.5 360 500 4.3 25,240 26,660 AUP 88-20-36□□-□□ 88 200 360 1.9 16,230 17,630 NEW AUP133-43-16□□-□□ 132.5 430 160 2.4 19,920 21,250 AUP 88-20-43□□-□□ 88 200 430 2.2 17,680 19,090 AUP133-43-20□□-□□ 132.5 430 200 2.6 20,950 22,360 AUP 88-25-16□□-□□ 88 250 160 1.3 14,500 15,910 AUP133-43-25□□-□□ 132.5 430 250 3.0 21,940 23,330 AUP 88-25-20□□-□□ 88 250 200 1.5 15,170 16,590 AUP133-43-30□□-□□ 132.5 430 300 3.4 22,860 24,260 AUP 88-25-25□□-□□ 88 250 250 1.7 16,070 17,480 AUP133-43-36□□-□□ 132.5 430 360 3.8 24,360 25,770 AUP 88-25-30□□-□□ 88 250 300 1.9 16,730 18,140 AUP133-43-43□□-□□ 132.5 430 430 4.3 26,330 27,730 AUP 88-25-36□□-□□ 88 250 360 2.2 17,780 19,200 AUP133-43-50□□-□□ 132.5 430 500 4.8 27,640 29,050 AUP 88-25-43□□-□□ 88 250 430 2.5 18,940 20,360 AUP133-50-30□□-□□ 132.5 500 300 3.8 25,720 27,180 AUP 88-30-16□□-□□ 88 300 160 1.5 15,210 16,630 AUP133-50-36□□-□□ 132.5 500 360 4.2 27,140 28,590 AUP 88-30-20□□-□□ 88 300 200 1.7 15,950 17,370 AUP133-50-43□□-□□ 132.5 500 430 4.8 28,960 30,410 AUP 88-30-25□□-□□ 88 300 250 1.9 16,930 18,350 AUP133-50-50□□-□□ 132.5 500 500 5.3 31,470 32,930 AUP 88-30-30□□-□□ 88 300 300 2.2 17,790 19,210 NEW AUP177-16-16□□-□□ 177 160 160 1.4 16,070 17,530 AUP 88-30-36□□-□□ 88 300 360 2.5 19,120 20,530 NEW AUP177-16-20□□-□□ 177 160 200 1.6 16,830 18,290 AUP 88-30-43□□-□□ 88 300 430 2.9 19,950 21,370 NEW AUP177-16-25□□-□□ 177 160 250 1.9 17,560 19,020 AUP 88-30-50□□-□□ 88 300 500 3.2 21,430 22,830 NEW AUP177-16-30□□-□□ 177 160 300 2.1 18,360 19,820 NEW AUP 88-36-16□□-□□ 88 360 160 1.7 16,660 18,000 NEW AUP177-16-36□□-□□ 177 160 360 2.4 19,740 21,200 AUP 88-36-20□□-□□ 88 360 200 1.9 17,200 18,600 NEW AUP177-16-43□□-□□ 177 160 430 2.8 21,090 22,530 AUP 88-36-25□□-□□ 88 360 250 2.2 18,350 19,770 NEW AUP177-20-16□□-□□ 177 200 160 1.6 17,000 18,470 AUP 88-36-30□□-□□ 88 360 300 2.5 19,480 20,890 NEW AUP177-20-20□□-□□ 177 200 200 1.8 17,840 19,290 AUP 88-36-36□□-□□ 88 360 360 2.8 20,800 22,210 NEW AUP177-20-25□□-□□ 177 200 250 2.1 18,630 20,080 AUP 88-36-43□□-□□ 88 360 430 3.2 21,740 23,140 NEW AUP177-20-30□□-□□ 177 200 300 2.4 19,490 20,950 AUP 88-36-50□□-□□ 88 360 500 3.6 23,080 24,490 NEW AUP177-20-36□□-□□ 177 200 360 2.7 20,690 22,140 NEW AUP 88-43-16□□-□□ 88 430 160 2.0 18,150 19,490 NEW AUP177-20-43□□-□□ 177 200 430 3.1 22,470 23,920 AUP 88-43-20□□-□□ 88 430 200 2.2 19,330 20,740 NEW AUP177-25-16□□-□□ 177 250 160 1.8 18,290 19,740 AUP 88-43-25□□-□□ 88 430 250 2.5 20,180 21,590 NEW AUP177-25-20□□-□□ 177 250 200 2.1 19,180 20,640 AUP 88-43-30□□-□□ 88 430 300 2.9 20,980 22,400 NEW AUP177-25-25□□-□□ 177 250 250 2.4 20,370 21,830 AUP 88-43-36□□-□□ 88 430 360 3.2 22,410 23,820 NEW AUP177-25-30□□-□□ 177 250 300 2.7 21,320 22,770 AUP 88-43-43□□-□□ 88 430 430 3.7 24,260 25,680 NEW AUP177-25-36□□-□□ 177 250 360 3.0 22,720 24,180 AUP 88-43-50□□-□□ 88 430 500 4.1 25,430 26,820 NEW AUP177-25-43□□-□□ 177 250 430 3.5 24,080 25,550 AUP 88-50-30□□-□□ 88 500 300 3.2 23,690 25,150 NEW AUP177-30-16□□-□□ 177 300 160 2.0 19,640 21,110 AUP 88-50-36□□-□□ 88 500 360 3.6 25,030 26,480 NEW AUP177-30-20□□-□□ 177 300 200 2.3 20,600 22,090 AUP 88-50-43□□-□□ 88 500 430 4.1 26,730 28,190 NEW AUP177-30-25□□-□□ 177 300 250 2.6 21,910 23,400 AUP 88-50-50□□-□□ 88 500 500 4.6 29,090 30,540 NEW AUP177-30-30□□-□□ 177 300 300 3.0 23,120 24,600 AUP133-16-16□□-□□ 132.5 160 160 1.3 13,660 15,030 NEW AUP177-30-36□□-□□ 177 300 360 3.3 24,830 26,300 AUP133-16-20□□-□□ 132.5 160 200 1.4 14,230 15,610 NEW AUP177-30-43□□-□□ 177 300 430 3.8 25,870 27,340 AUP133-16-25□□-□□ 132.5 160 250 1.7 14,870 16,240 NEW AUP177-30-50□□-□□ 177 300 500 4.3 28,320 29,810 AUP133-16-30□□-□□ 132.5 160 300 1.9 15,510 16,870 NEW AUP177-36-16□□-□□ 177 360 160 2.3 21,290 22,770 NEW AUP133-16-36□□-□□ 132.5 160 360 2.2 16,970 18,250 NEW AUP177-36-20□□-□□ 177 360 200 2.6 22,070 23,550 NEW AUP133-16-43□□-□□ 132.5 160 430 2.5 17,960 19,260 NEW AUP177-36-25□□-□□ 177 360 250 3.0 23,560 25,050 AUP133-20-16□□-□□ 132.5 200 160 1.4 14,470 15,840 NEW AUP177-36-30□□-□□ 177 360 300 3.3 25,060 26,550 AUP133-20-20□□-□□ 132.5 200 200 1.6 15,090 16,460 NEW AUP177-36-36□□-□□ 177 360 360 3.7 26,820 28,310 AUP133-20-25□□-□□ 132.5 200 250 1.8 16,240 17,650 NEW AUP177-36-43□□-□□ 177 360 430 4.3 28,030 29,510 AUP133-20-30□□-□□ 132.5 200 300 2.1 16,940 18,350 NEW AUP177-36-50□□-□□ 177 360 500 4.8 30,440 31,930 AUP133-20-36□□-□□ 132.5 200 360 2.4 17,910 19,320 NEW AUP177-43-16□□-□□ 177 430 160 2.6 23,230 24,720 AUP133-20-43□□-□□ 132.5 200 430 2.7 19,480 20,890 NEW AUP177-43-20□□-□□ 177 430 200 3.0 24,470 25,960 AUP133-25-16□□-□□ 132.5 250 160 1.6 15,910 17,320 NEW AUP177-43-25□□-□□ 177 430 250 3.4 25,560 27,050 AUP133-25-20□□-□□ 132.5 250 200 1.8 16,590 18,010 NEW AUP177-43-30□□-□□ 177 430 300 3.8 26,700 28,190 AUP133-25-25□□-□□ 132.5 250 250 2.1 17,620 19,030 NEW AUP177-43-36□□-□□ 177 430 360 4.2 28,630 30,110 AUP133-25-30□□-□□ 132.5 250 300 2.4 18,410 19,820 NEW AUP177-43-43□□-□□ 177 430 430 4.8 30,990 32,460 AUP133-25-36□□-□□ 132.5 250 360 2.7 19,550 20,970 NEW AUP177-43-50□□-□□ 177 430 500 5.4 33,020 34,490 AUP133-25-43□□-□□ 132.5 250 430 3.1 20,820 22,230 NEW AUP177-50-30□□-□□ 177 500 300 4.2 29,780 31,280 AUP133-30-16□□-□□ 132.5 300 160 1.8 16,700 18,110 NEW AUP177-50-36□□-□□ 177 500 360 4.7 31,680 33,180 AUP133-30-20□□-□□ 132.5 300 200 2.0 17,450 18,870 NEW AUP177-50-43□□-□□ 177 500 430 5.3 33,680 35,180 AUP133-30-25□□-□□ 132.5 300 250 2.3 18,550 19,970 NEW AUP177-50-50□□-□□ 177 500 500 5.9 37,000 38,500 AUP133-30-30□□-□□ 132.5 300 300 2.6 19,560 20,980 34

AUX SERIES アルミコントロールボックス ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはホームページをご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 ■ 外枠4面がアルミ押出材の側板で構成されたフラットな外観で強度と高級感のあるアルミボックスです。 ■ 高さ44、177の２タイプが追加となり、高さ5サイズ・幅8サイズ・奥行き7サイズの計135サイズ、色仕様4色から選択可能です。 ■ 滑り止め足はエラストマー製ゴム足タイプ・アルマイト処理された高級感のあるアルミ足タイプから選択可能です。 ■ 産業用コントローラー、工作機械用操作盤、オーディオアンプ、電源装置など様々な用途にご利用いただけます。 3 付属ビス： ・カバー、下カバー取付 　台形M3ｘ5 ニッケル/三価黒クロメートｘ8~16 ・側板取付 2 　皿M3ｘ8 ニッケルｘ16 ・アルミ足取付 　バインドM4ｘ8 三価黒クロメートｘ4 締め付けトルク：0.3～0.6N・ｍ ※ トルク値は使用条件により異なりますので参考値 1 としてご利用いただき、必ずトルクテストを行っ てからご使用下さい。 5 専用シャーシ オプション品（別売） 4 39

構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 コーナーブロック　　 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 2 側板　　　　　　　　 4 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト 3 カバー　　　　　　　 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト 4 下カバー　　　　　　 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト 5 貼付ゴム足 / アルミ足 4 合成ゴム/ アルミ ブラック（ゴム足）・アルマイト（アルミ足） ケース型番は、下記 1～3 の項目を選択し、決定して下さい。 1 滑り止め足仕様選択 2 カバー・下カバー取付ビス仕様選択 R ゴム足（ブラック） A アルミ足（シルバー / アルマイト） P プラス（シルバー / ニッケル） （ブラック / アルマイト） （ブラック / 三価黒クロメート） H 六角（シルバー / ニッケル） （ブラック / 三価黒クロメート） ※アルミ足の色は下カバーと同色となります。 六角レンチ付 ※ゴム足とアルミ足では価格が異なります。 ※ビスの色はカバー・下カバーの色と同色となります。 3 カラー 選択 下記4タイプの色からご選択下さい。 S S S B B X B B 型番記入方法 　ご注文の際は□内へサイズと1～3の選択項目に合った記号を記入して下さい。 AUX □ - □ - □　□ □ - □ □ H-W-D サイズ 1足 2ビス 3カラー 41～42ページ型番・寸法表を参照 R / A P / H SS / SB / BX / BB 型番例 : H66・W250・D250mm、ゴム足、六角ビス、BXカラーの場合 ➡ AUX 66-25-25 RH-BX 40

オプション部品（別売） 専用シャーシ コーナーガード エラストマー取手 アルミ取手 AUCシリーズ　P47 AUCGシリーズ　P48 FM200 OHシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい モニターアーム MARシリーズ 詳細はホームページをご覧下さい 外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ■ ゴム足/アルミ足から選択可能です。 ゴム足/アルミ足は高さサイズが異なります。 ゴム足 H アルミ足 W D 型番・寸法・標準価格 ■ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ NEW AUX 44-16-16□□-□□ 44 160 160 0.7 8,800 10,180 NEW AUX 44-36-36□□-□□ 44 360 360 2.2 16,890 18,310 NEW AUX 44-20-16□□-□□ 44 200 160 0.8 9,310 10,700 NEW AUX 44-43-16□□-□□ 44 430 160 1.5 12,690 14,140 NEW AUX 44-20-20□□-□□ 44 200 200 0.9 9,940 11,320 NEW AUX 44-43-20□□-□□ 44 430 200 1.7 13,830 15,270 NEW AUX 44-25-16□□-□□ 44 250 160 1.0 10,110 11,550 NEW AUX 44-43-25□□-□□ 44 430 250 2.0 14,830 16,280 NEW AUX 44-25-20□□-□□ 44 250 200 1.1 10,810 12,240 NEW AUX 44-43-30□□-□□ 44 430 300 2.3 15,820 17,250 NEW AUX 44-25-25□□-□□ 44 250 250 1.3 11,940 13,370 NEW AUX 44-43-36□□-□□ 44 430 360 2.6 17,620 19,050 NEW AUX 44-30-16□□-□□ 44 300 160 1.1 10,630 12,060 NEW AUX 44-43-43□□-□□ 44 430 430 3.0 19,730 21,170 NEW AUX 44-30-20□□-□□ 44 300 200 1.3 11,420 12,850 NEW AUX 44-50-30□□-□□ 44 500 300 2.6 18,200 19,670 NEW AUX 44-30-25□□-□□ 44 300 250 1.5 12,700 14,120 NEW AUX 44-50-36□□-□□ 44 500 360 3.0 19,860 21,350 NEW AUX 44-30-30□□-□□ 44 300 300 1.7 13,710 15,140 NEW AUX 44-50-43□□-□□ 44 500 430 3.4 21,810 23,290 NEW AUX 44-36-16□□-□□ 44 360 160 1.3 11,710 13,130 NEW AUX 44-50-50□□-□□ 44 500 500 3.9 24,910 26,400 NEW AUX 44-36-20□□-□□ 44 360 200 1.5 12,340 13,770 NEW AUX 44-60-36□□-□□ 44 600 360 3.5 22,030 23,520 NEW AUX 44-36-25□□-□□ 44 360 250 1.7 13,850 15,280 NEW AUX 44-60-43□□-□□ 44 600 430 4.0 24,500 25,980 NEW AUX 44-36-30□□-□□ 44 360 300 2.0 15,280 16,710 41 10.5 10.5 5.5 5.5

型番・寸法・標準価格 ■ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ AUX 66-16-16□□-□□ 66 160 160 0.9 9,030 10,480 AUX133-16-16□□-□□ 132.5 160 160 1.3 10,500 11,940 AUX 66-20-16□□-□□ 66 200 160 1.0 9,590 11,030 AUX133-20-16□□-□□ 132.5 200 160 1.5 11,150 12,600 AUX 66-20-20□□-□□ 66 200 200 1.1 10,230 11,680 AUX133-20-20□□-□□ 132.5 200 200 1.7 11,910 13,370 AUX 66-25-16□□-□□ 66 250 160 1.2 10,420 11,910 AUX133-25-16□□-□□ 132.5 250 160 1.7 12,140 13,650 AUX 66-25-20□□-□□ 66 250 200 1.3 11,160 12,650 AUX133-25-20□□-□□ 132.5 250 200 1.9 13,020 14,500 AUX 66-25-25□□-□□ 66 250 250 1.5 12,330 13,820 AUX133-25-25□□-□□ 132.5 250 250 2.2 14,290 15,780 AUX 66-30-16□□-□□ 66 300 160 1.3 10,970 12,460 AUX133-30-16□□-□□ 132.5 300 160 1.9 12,850 14,340 AUX 66-30-20□□-□□ 66 300 200 1.5 11,820 13,310 AUX133-30-20□□-□□ 132.5 300 200 2.1 13,790 15,280 AUX 66-30-25□□-□□ 66 300 250 1.7 13,130 14,620 AUX133-30-25□□-□□ 132.5 300 250 2.4 15,220 16,710 AUX 66-30-30□□-□□ 66 300 300 2.0 14,240 15,740 AUX133-30-30□□-□□ 132.5 300 300 2.7 16,470 17,960 NEW AUX 66-36-16□□-□□ 66 360 160 1.4 12,170 13,590 NEW AUX133-36-16□□-□□ 132.5 360 160 2.2 14,360 15,790 AUX 66-36-20□□-□□ 66 360 200 1.7 12,810 14,300 AUX133-36-20□□-□□ 132.5 360 200 2.4 15,000 16,510 AUX 66-36-25□□-□□ 66 360 250 2.0 14,400 15,880 AUX133-36-25□□-□□ 132.5 360 250 2.7 16,700 18,200 AUX 66-36-30□□-□□ 66 360 300 2.2 15,920 17,430 AUX133-36-30□□-□□ 132.5 360 300 3.1 18,370 19,860 AUX 66-36-36□□-□□ 66 360 360 2.6 17,620 19,100 AUX133-36-36□□-□□ 132.5 360 360 3.4 20,280 21,770 NEW AUX 66-43-16□□-□□ 66 430 160 1.7 13,170 14,630 NEW AUX133-43-16□□-□□ 132.5 430 160 2.5 15,550 16,990 AUX 66-43-20□□-□□ 66 430 200 2.0 14,540 16,050 AUX133-43-20□□-□□ 132.5 430 200 2.8 16,920 18,410 AUX 66-43-25□□-□□ 66 430 250 2.3 15,610 17,100 AUX133-43-25□□-□□ 132.5 430 250 3.1 18,090 19,600 AUX 66-43-30□□-□□ 66 430 300 2.6 16,650 18,140 AUX133-43-30□□-□□ 132.5 430 300 3.5 19,270 20,770 AUX 66-43-36□□-□□ 66 430 360 3.0 18,490 20,000 AUX133-43-36□□-□□ 132.5 430 360 3.9 21,330 22,830 AUX 66-43-43□□-□□ 66 430 430 3.4 20,920 22,410 AUX133-43-43□□-□□ 132.5 430 430 4.4 23,940 25,440 AUX 66-50-30□□-□□ 66 500 300 2.9 19,200 20,740 AUX133-50-30□□-□□ 132.5 500 300 3.9 22,150 23,690 AUX 66-50-36□□-□□ 66 500 360 3.3 20,870 22,420 AUX133-50-36□□-□□ 132.5 500 360 4.4 24,070 25,620 AUX 66-50-43□□-□□ 66 500 430 3.8 23,010 24,570 AUX133-50-43□□-□□ 132.5 500 430 4.9 26,400 27,940 AUX 66-50-50□□-□□ 66 500 500 4.3 26,410 27,950 AUX133-50-50□□-□□ 132.5 500 500 5.5 30,040 31,600 AUX 66-60-36□□-□□ 66 600 360 3.8 23,050 24,600 AUX133-60-36□□-□□ 132.5 600 360 5.0 26,720 28,260 AUX 66-60-43□□-□□ 66 600 430 4.4 25,900 27,450 AUX133-60-43□□-□□ 132.5 600 430 5.7 29,740 31,290 AUX 88-16-16□□-□□ 88 160 160 1.0 9,390 10,840 NEW AUX177-16-16□□-□□ 177 160 160 1.5 12,470 14,030 AUX 88-20-16□□-□□ 88 200 160 1.1 9,970 11,430 NEW AUX177-20-16□□-□□ 177 200 160 1.7 13,260 14,820 AUX 88-20-20□□-□□ 88 200 200 1.3 10,660 12,110 NEW AUX177-20-20□□-□□ 177 200 200 1.9 14,160 15,720 AUX 88-25-16□□-□□ 88 250 160 1.3 10,860 12,340 NEW AUX177-25-16□□-□□ 177 250 160 1.9 14,030 15,600 AUX 88-25-20□□-□□ 88 250 200 1.5 11,620 13,110 NEW AUX177-25-20□□-□□ 177 250 200 2.2 15,000 16,570 AUX 88-25-25□□-□□ 88 250 250 1.7 12,810 14,300 NEW AUX177-25-25□□-□□ 177 250 250 2.5 16,450 18,010 AUX 88-30-16□□-□□ 88 300 160 1.5 11,430 12,930 NEW AUX177-30-16□□-□□ 177 300 160 2.2 15,120 16,710 AUX 88-30-20□□-□□ 88 300 200 1.7 12,310 13,790 NEW AUX177-30-20□□-□□ 177 300 200 2.4 16,200 17,790 AUX 88-30-25□□-□□ 88 300 250 1.9 13,650 15,140 NEW AUX177-30-25□□-□□ 177 300 250 2.8 17,830 19,420 AUX 88-30-30□□-□□ 88 300 300 2.2 14,800 16,300 NEW AUX177-30-30□□-□□ 177 300 300 3.1 19,210 20,800 NEW AUX 88-36-16□□-□□ 88 360 160 1.6 12,690 14,110 NEW AUX177-36-16□□-□□ 177 360 160 2.5 16,730 18,300 AUX 88-36-20□□-□□ 88 360 200 1.9 13,350 14,860 NEW AUX177-36-20□□-□□ 177 360 200 2.8 17,660 19,260 AUX 88-36-25□□-□□ 88 360 250 2.2 14,960 16,460 NEW AUX177-36-25□□-□□ 177 360 250 3.1 19,540 21,120 AUX 88-36-30□□-□□ 88 360 300 2.4 16,530 18,030 NEW AUX177-36-30□□-□□ 177 360 300 3.5 21,380 22,970 AUX 88-36-36□□-□□ 88 360 360 2.8 18,280 19,780 NEW AUX177-36-36□□-□□ 177 360 360 3.9 23,560 25,160 NEW AUX 88-43-16□□-□□ 88 430 160 1.9 13,760 15,210 NEW AUX177-43-16□□-□□ 177 430 160 2.9 18,120 19,740 AUX 88-43-20□□-□□ 88 430 200 2.2 15,140 16,640 NEW AUX177-43-20□□-□□ 177 430 200 3.2 19,610 21,200 AUX 88-43-25□□-□□ 88 430 250 2.5 16,230 17,720 NEW AUX177-43-25□□-□□ 177 430 250 3.6 20,950 22,540 AUX 88-43-30□□-□□ 88 430 300 2.8 17,310 18,800 NEW AUX177-43-30□□-□□ 177 430 300 4.0 22,290 23,880 AUX 88-43-36□□-□□ 88 430 360 3.2 19,200 20,700 NEW AUX177-43-36□□-□□ 177 430 360 4.5 24,700 26,290 AUX 88-43-43□□-□□ 88 430 430 3.6 21,680 23,160 NEW AUX177-43-43□□-□□ 177 430 430 5.0 27,330 28,930 AUX 88-50-30□□-□□ 88 500 300 3.2 19,920 21,460 NEW AUX177-50-30□□-□□ 177 500 300 4.4 25,110 26,730 AUX 88-50-36□□-□□ 88 500 360 3.6 21,660 23,210 NEW AUX177-50-36□□-□□ 177 500 360 5.0 27,340 28,960 AUX 88-50-43□□-□□ 88 500 430 4.1 23,860 25,410 NEW AUX177-50-43□□-□□ 177 500 430 5.6 29,770 31,390 AUX 88-50-50□□-□□ 88 500 500 4.6 27,320 28,860 NEW AUX177-50-50□□-□□ 177 500 500 6.2 33,610 35,220 AUX 88-60-36□□-□□ 88 600 360 4.1 23,950 25,510 NEW AUX177-60-36□□-□□ 177 600 360 5.7 30,830 32,460 AUX 88-60-43□□-□□ 88 600 430 4.7 26,860 28,400 NEW AUX177-60-43□□-□□ 177 600 430 6.4 33,810 35,450 42

AUC SERIES AU□シリーズ専用シャーシ カスタム加工例 1 2 ■ カスタム製品（穴加工・金属スペーサー圧入）については ホームページをご覧下さい。 ▪ AUH・AUR・AUPR・AUPRE・AUXR・AUXRE・AUGH・AUG・AUGE・AU・AUP・AUPE・AUX・AUXEシリーズ用取付板です。 ▪ 基板・装置・部品等の取付にご利用下さい。 構成内容 No. 名　称 個　数 材　質 表面処理 1 シャーシ 1 A1050P t2.0 無処理 付属ビス：コーナーブロック取付ビス 皿M3×ニッケル ×4 2 L金具 　 2 A1050P t2.0 無処理 　　　　　シャーシ板取付ビス ナベM3×5 三価クロメート ×4 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 補強曲げ無しタイプ 補強曲げ有りタイプ D D W W 型番・寸法・標準価格 型　番 W D 対応ケース W×D 補強 自重 標準価格 型　番 W D 対応ケース W×D 補強 自重 標準価格 （g） （税別） （g） （税別） AUC16-16 108 108 160×160 無し 102 1,820 AUC30-43 248 378 300×430 無し 626 3,550 AUC16-20 108 148 160×200 無し 138 1,920 AUC30-50 248 448 300×500 無し 741 3,910 AUC16-25 108 198 160×250 無し 181 2,050 NEW AUC36-16 308 108 360ｘ160 無し 219 2,190 AUC16-30 108 248 160×300 無し 226 2,220 AUC36-20 308 148 360×200 無し 297 2,570 NEW AUC16-36 108 308 160ｘ360 無し 279 2,320 AUC36-25 308 198 360×250 無し 395 2,800 NEW AUC16-43 108 378 160×430 無し 340 2,620 AUC36-30 308 248 360×300 無し 494 3,160 AUC20-16 148 108 200×160 無し 126 1,900 AUC36-36 308 308 360×360 無し 581 3,210 AUC20-20 148 148 200×200 無し 170 2,070 AUC36-43 308 378 360×430 無し 749 3,600 AUC20-25 148 198 200×250 無し 224 2,270 AUC36-50 308 448 360×500 無し 886 3,960 AUC20-30 148 248 200×300 無し 279 2,470 NEW AUC43-16 378 108 430×160 有り 287 2,800 AUC20-36 148 308 200×360 無し 345 2,610 AUC43-20 378 148 430×200 有り 353 3,130 AUC20-43 148 378 200×430 無し 422 2,900 AUC43-25 378 198 430×250 有り 470 3,390 AUC25-16 198 108 250×160 無し 155 2,040 AUC43-30 378 248 430×300 有り 587 3,820 AUC25-20 198 148 250×200 無し 210 2,270 AUC43-36 378 308 430×360 有り 728 3,870 AUC25-25 198 198 250×250 無し 278 2,410 AUC43-43 378 378 430×430 有り 918 4,730 AUC25-30 198 248 250×300 無し 346 2,670 AUC43-50 378 448 430×500 有り 1,082 5,270 AUC25-36 198 308 250×360 無し 428 2,820 AUC50-30 448 248 500×300 有り 681 4,240 AUC25-43 198 378 250×430 無し 524 3,150 AUC50-36 448 308 500×360 有り 814 4,300 AUC30-16 248 108 300×160 無し 184 2,160 AUC50-43 448 378 500×430 有り 1,061 5,320 AUC30-20 248 148 300×200 無し 249 2,440 AUC50-50 448 448 500×500 有り 1,257 5,360 AUC30-25 248 198 300×250 無し 331 2,630 AUC60-36 548 308 600×360 有り 1,021 4,930 AUC30-30 248 248 300×300 無し 413 2,940 AUC60-43 548 378 600×430 有り 1,279 6,280 AUC30-36 248 308 300×360 無し 512 3,160 47
