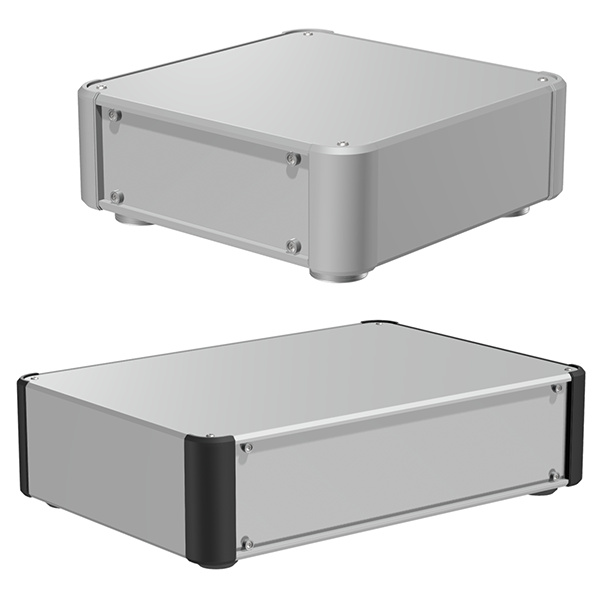

パネル脱着アルミサッシケース AUPシリーズ

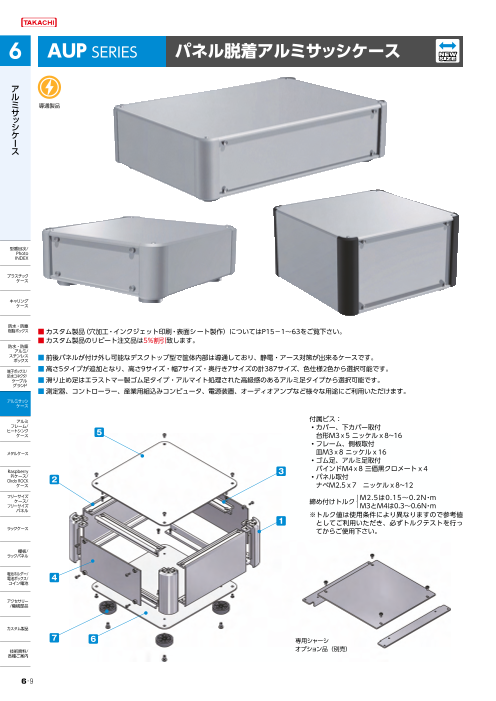

AUP SERIES パネル脱着アルミサッシケース ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはホームページをご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 ■ 前後パネルが付け外し可能なデスクトップ型で筐体内部は導通しており、静電・アース対策が出来るケースです。 ■ 高さ177タイプが追加となり、高さ4サイズ・幅7サイズ・奥行き7サイズの計172サイズ、色仕様2色から選択可能です。 ■ 滑り止め足はエラストマー製ゴム足タイプ・アルマイト処理された高級感のあるアルミ足タイプから選択可能です。 ■ 測定器、コントローラー、産業用組込みコンピュータ、電源装置、オーディオアンプなど様々な用途にご利用いただけます。 付属ビス： 5 ・カバー、下カバー取付 　台形M3ｘ5 ニッケルｘ8~16　 ・フレーム、側板取付 　皿M3ｘ8 ニッケルｘ16 ・ゴム足、アルミ足取付 3 　バインドM4ｘ8 三価黒クロメートｘ4 2 ・パネル取付 　ナベM2.5ｘ7　ニッケルｘ8~12 締め付けトルク：｛M2.5は0.15～0.2N・m M3とM4は0.3～0.6N・m ※ トルク値は使用条件により異なりますので参考値 1 としてご利用いただき、必ずトルクテストを行っ てからご使用下さい。 4 7 6 専用シャーシ オプション品（別売） 31

構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 コーナーブロック 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 2 側板　　　　　　 2 アルミ押出材 A6063S-T5 シルバー塗装（内部無処理） 　　　　　　 3 フレーム　　　　 4 アルミ押出材 A6063S-T5 シルバー塗装（内部無処理） 　　　　　　 4 パネル　　　　　 2 アルミ板 A1100P シルバー塗装（裏面導通処理） 　　　　　 5 カバー　　　　　 1 アルミ板 A1100P シルバー塗装（裏面導通処理） 　　　　　 6 下カバー　　　　 1 アルミ板 A1100P シルバー塗装（裏面導通処理） 　　　　　 7 ゴム足 / アルミ足 4 TPE（エラストマー）/ アルミ ブラック（ゴム足）・アルマイト（アルミ足） ケース型番は、下記 1～3 の項目を選択し、決定して下さい。 1 滑り止め足仕様選択 2 カバー・下カバー取付ビス仕様選択 R ゴム足（ブラック） A アルミ足（シルバー / アルマイト） P プラス（シルバー / ニッケル） H 六角（シルバー / ニッケル） ※ゴム足とアルミ足では価格が異なります。 六角レンチ付 3 カラー 選択 下記2タイプの色からご選択下さい。 S S S B 型番記入方法 　ご注文の際は□内へサイズと1～3の選択項目に合った記号を記入して下さい。 AUP □ - □ - □　□ □ - □ □ H-W-D サイズ 1足 2ビス 3カラー 33～34ページ型番・寸法表を参照 R / A P / H SS / SB 型番例 : H88・W300・D200mm、アルミ足、六角ビス、SBカラーの場合 ➡ AUP 88-30-20 AH-SB 32

オプション部品（別売） 専用シャーシ コーナーガード エラストマー取手 チルトレッグ AUCシリーズ　P47 AUCGシリーズ　P48 FM200 TLWシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ■ ゴム足/アルミ足から選択可能です。 ゴム足/アルミ足は高さサイズが異なります。 ゴム足 H アルミ足 W D 型番・寸法・標準価格 ■ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ AUP 66-16-16□□-□□ 66 160 160 0.9 11,740 13,110 AUP 66-30-36□□-□□ 66 300 360 2.3 18,250 19,670 AUP 66-16-20□□-□□ 66 160 200 1.0 12,220 13,590 AUP 66-30-43□□-□□ 66 300 430 2.6 19,000 20,410 AUP 66-16-25□□-□□ 66 160 250 1.2 12,760 14,120 AUP 66-30-50□□-□□ 66 300 500 3.0 20,470 21,890 AUP 66-16-30□□-□□ 66 160 300 1.3 13,290 14,660 NEW AUP 66-36-16□□-□□ 66 360 160 1.6 15,850 17,190 NEW AUP 66-16-36□□-□□ 66 160 360 1.5 14,310 15,580 AUP 66-36-20□□-□□ 66 360 200 1.8 16,350 17,750 NEW AUP 66-16-43□□-□□ 66 160 430 1.7 15,220 16,480 AUP 66-36-25□□-□□ 66 360 250 2.0 17,530 18,940 AUP 66-20-16□□-□□ 66 200 160 1.0 12,480 13,850 AUP 66-36-30□□-□□ 66 360 300 2.3 18,690 20,080 AUP 66-20-20□□-□□ 66 200 200 1.2 13,030 14,400 AUP 66-36-36□□-□□ 66 360 360 2.6 19,910 21,320 AUP 66-20-25□□-□□ 66 200 250 1.4 14,020 15,430 AUP 66-36-43□□-□□ 66 360 430 3.0 20,760 22,170 AUP 66-20-30□□-□□ 66 200 300 1.5 14,630 16,020 AUP 66-36-50□□-□□ 66 360 500 3.4 22,090 23,510 AUP 66-20-36□□-□□ 66 200 360 1.7 15,420 16,820 NEW AUP 66-43-16□□-□□ 66 430 160 1.8 17,290 18,630 AUP 66-20-43□□-□□ 66 200 430 2.0 16,790 18,200 AUP 66-43-20□□-□□ 66 430 200 2.1 18,430 19,850 AUP 66-25-16□□-□□ 66 250 160 1.2 13,770 15,170 AUP 66-43-25□□-□□ 66 430 250 2.4 19,320 20,720 AUP 66-25-20□□-□□ 66 250 200 1.4 14,370 15,790 AUP 66-43-30□□-□□ 66 430 300 2.7 20,140 21,560 AUP 66-25-25□□-□□ 66 250 250 1.6 15,300 16,700 AUP 66-43-36□□-□□ 66 430 360 3.0 21,460 22,880 AUP 66-25-30□□-□□ 66 250 300 1.8 15,990 17,390 AUP 66-43-43□□-□□ 66 430 430 3.4 23,230 24,650 AUP 66-25-36□□-□□ 66 250 360 2.0 16,940 18,360 AUP 66-43-50□□-□□ 66 430 500 3.9 24,380 25,790 AUP 66-25-43□□-□□ 66 250 430 2.3 18,010 19,420 AUP 66-50-30□□-□□ 66 500 300 3.0 22,770 24,240 AUP 66-30-16□□-□□ 66 300 160 1.4 14,470 15,880 AUP 66-50-36□□-□□ 66 500 360 3.4 24,010 25,450 AUP 66-30-20□□-□□ 66 300 200 1.5 15,140 16,530 AUP 66-50-43□□-□□ 66 500 430 3.9 25,630 27,070 AUP 66-30-25□□-□□ 66 300 250 1.8 16,130 17,550 AUP 66-50-50□□-□□ 66 500 500 4.3 27,980 29,430 AUP 66-30-30□□-□□ 66 300 300 2.0 17,040 18,460 33 10.5 8. 8.510.5 5

型番・寸法・標準価格 ■ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ AUP 88-16-16□□-□□ 88 160 160 1.0 12,400 13,770 AUP133-30-36□□-□□ 132.5 300 360 3.0 20,970 22,370 AUP 88-16-20□□-□□ 88 160 200 1.2 12,940 14,310 AUP133-30-43□□-□□ 132.5 300 430 3.4 21,900 23,320 AUP 88-16-25□□-□□ 88 160 250 1.3 13,480 14,830 AUP133-30-50□□-□□ 132.5 300 500 3.8 23,540 24,950 AUP 88-16-30□□-□□ 88 160 300 1.5 13,970 15,340 NEW AUP133-36-16□□-□□ 132.5 360 160 2.1 18,200 19,520 NEW AUP 88-16-36□□-□□ 88 160 360 1.7 15,100 16,400 AUP133-36-20□□-□□ 132.5 360 200 2.3 18,760 20,170 NEW AUP 88-16-43□□-□□ 88 160 430 2.0 16,060 17,350 AUP133-36-25□□-□□ 132.5 360 250 2.6 20,040 21,450 AUP 88-20-16□□-□□ 88 200 160 1.2 13,160 14,530 AUP133-36-30□□-□□ 132.5 360 300 3.0 21,290 22,700 AUP 88-20-20□□-□□ 88 200 200 1.3 13,770 15,140 AUP133-36-36□□-□□ 132.5 360 360 3.3 22,690 24,100 AUP 88-20-25□□-□□ 88 200 250 1.5 14,760 16,180 AUP133-36-43□□-□□ 132.5 360 430 3.8 23,730 25,150 AUP 88-20-30□□-□□ 88 200 300 1.7 15,340 16,740 AUP133-36-50□□-□□ 132.5 360 500 4.3 25,240 26,660 AUP 88-20-36□□-□□ 88 200 360 1.9 16,230 17,630 NEW AUP133-43-16□□-□□ 132.5 430 160 2.4 19,920 21,250 AUP 88-20-43□□-□□ 88 200 430 2.2 17,680 19,090 AUP133-43-20□□-□□ 132.5 430 200 2.6 20,950 22,360 AUP 88-25-16□□-□□ 88 250 160 1.3 14,500 15,910 AUP133-43-25□□-□□ 132.5 430 250 3.0 21,940 23,330 AUP 88-25-20□□-□□ 88 250 200 1.5 15,170 16,590 AUP133-43-30□□-□□ 132.5 430 300 3.4 22,860 24,260 AUP 88-25-25□□-□□ 88 250 250 1.7 16,070 17,480 AUP133-43-36□□-□□ 132.5 430 360 3.8 24,360 25,770 AUP 88-25-30□□-□□ 88 250 300 1.9 16,730 18,140 AUP133-43-43□□-□□ 132.5 430 430 4.3 26,330 27,730 AUP 88-25-36□□-□□ 88 250 360 2.2 17,780 19,200 AUP133-43-50□□-□□ 132.5 430 500 4.8 27,640 29,050 AUP 88-25-43□□-□□ 88 250 430 2.5 18,940 20,360 AUP133-50-30□□-□□ 132.5 500 300 3.8 25,720 27,180 AUP 88-30-16□□-□□ 88 300 160 1.5 15,210 16,630 AUP133-50-36□□-□□ 132.5 500 360 4.2 27,140 28,590 AUP 88-30-20□□-□□ 88 300 200 1.7 15,950 17,370 AUP133-50-43□□-□□ 132.5 500 430 4.8 28,960 30,410 AUP 88-30-25□□-□□ 88 300 250 1.9 16,930 18,350 AUP133-50-50□□-□□ 132.5 500 500 5.3 31,470 32,930 AUP 88-30-30□□-□□ 88 300 300 2.2 17,790 19,210 NEW AUP177-16-16□□-□□ 177 160 160 1.4 16,070 17,530 AUP 88-30-36□□-□□ 88 300 360 2.5 19,120 20,530 NEW AUP177-16-20□□-□□ 177 160 200 1.6 16,830 18,290 AUP 88-30-43□□-□□ 88 300 430 2.9 19,950 21,370 NEW AUP177-16-25□□-□□ 177 160 250 1.9 17,560 19,020 AUP 88-30-50□□-□□ 88 300 500 3.2 21,430 22,830 NEW AUP177-16-30□□-□□ 177 160 300 2.1 18,360 19,820 NEW AUP 88-36-16□□-□□ 88 360 160 1.7 16,660 18,000 NEW AUP177-16-36□□-□□ 177 160 360 2.4 19,740 21,200 AUP 88-36-20□□-□□ 88 360 200 1.9 17,200 18,600 NEW AUP177-16-43□□-□□ 177 160 430 2.8 21,090 22,530 AUP 88-36-25□□-□□ 88 360 250 2.2 18,350 19,770 NEW AUP177-20-16□□-□□ 177 200 160 1.6 17,000 18,470 AUP 88-36-30□□-□□ 88 360 300 2.5 19,480 20,890 NEW AUP177-20-20□□-□□ 177 200 200 1.8 17,840 19,290 AUP 88-36-36□□-□□ 88 360 360 2.8 20,800 22,210 NEW AUP177-20-25□□-□□ 177 200 250 2.1 18,630 20,080 AUP 88-36-43□□-□□ 88 360 430 3.2 21,740 23,140 NEW AUP177-20-30□□-□□ 177 200 300 2.4 19,490 20,950 AUP 88-36-50□□-□□ 88 360 500 3.6 23,080 24,490 NEW AUP177-20-36□□-□□ 177 200 360 2.7 20,690 22,140 NEW AUP 88-43-16□□-□□ 88 430 160 2.0 18,150 19,490 NEW AUP177-20-43□□-□□ 177 200 430 3.1 22,470 23,920 AUP 88-43-20□□-□□ 88 430 200 2.2 19,330 20,740 NEW AUP177-25-16□□-□□ 177 250 160 1.8 18,290 19,740 AUP 88-43-25□□-□□ 88 430 250 2.5 20,180 21,590 NEW AUP177-25-20□□-□□ 177 250 200 2.1 19,180 20,640 AUP 88-43-30□□-□□ 88 430 300 2.9 20,980 22,400 NEW AUP177-25-25□□-□□ 177 250 250 2.4 20,370 21,830 AUP 88-43-36□□-□□ 88 430 360 3.2 22,410 23,820 NEW AUP177-25-30□□-□□ 177 250 300 2.7 21,320 22,770 AUP 88-43-43□□-□□ 88 430 430 3.7 24,260 25,680 NEW AUP177-25-36□□-□□ 177 250 360 3.0 22,720 24,180 AUP 88-43-50□□-□□ 88 430 500 4.1 25,430 26,820 NEW AUP177-25-43□□-□□ 177 250 430 3.5 24,080 25,550 AUP 88-50-30□□-□□ 88 500 300 3.2 23,690 25,150 NEW AUP177-30-16□□-□□ 177 300 160 2.0 19,640 21,110 AUP 88-50-36□□-□□ 88 500 360 3.6 25,030 26,480 NEW AUP177-30-20□□-□□ 177 300 200 2.3 20,600 22,090 AUP 88-50-43□□-□□ 88 500 430 4.1 26,730 28,190 NEW AUP177-30-25□□-□□ 177 300 250 2.6 21,910 23,400 AUP 88-50-50□□-□□ 88 500 500 4.6 29,090 30,540 NEW AUP177-30-30□□-□□ 177 300 300 3.0 23,120 24,600 AUP133-16-16□□-□□ 132.5 160 160 1.3 13,660 15,030 NEW AUP177-30-36□□-□□ 177 300 360 3.3 24,830 26,300 AUP133-16-20□□-□□ 132.5 160 200 1.4 14,230 15,610 NEW AUP177-30-43□□-□□ 177 300 430 3.8 25,870 27,340 AUP133-16-25□□-□□ 132.5 160 250 1.7 14,870 16,240 NEW AUP177-30-50□□-□□ 177 300 500 4.3 28,320 29,810 AUP133-16-30□□-□□ 132.5 160 300 1.9 15,510 16,870 NEW AUP177-36-16□□-□□ 177 360 160 2.3 21,290 22,770 NEW AUP133-16-36□□-□□ 132.5 160 360 2.2 16,970 18,250 NEW AUP177-36-20□□-□□ 177 360 200 2.6 22,070 23,550 NEW AUP133-16-43□□-□□ 132.5 160 430 2.5 17,960 19,260 NEW AUP177-36-25□□-□□ 177 360 250 3.0 23,560 25,050 AUP133-20-16□□-□□ 132.5 200 160 1.4 14,470 15,840 NEW AUP177-36-30□□-□□ 177 360 300 3.3 25,060 26,550 AUP133-20-20□□-□□ 132.5 200 200 1.6 15,090 16,460 NEW AUP177-36-36□□-□□ 177 360 360 3.7 26,820 28,310 AUP133-20-25□□-□□ 132.5 200 250 1.8 16,240 17,650 NEW AUP177-36-43□□-□□ 177 360 430 4.3 28,030 29,510 AUP133-20-30□□-□□ 132.5 200 300 2.1 16,940 18,350 NEW AUP177-36-50□□-□□ 177 360 500 4.8 30,440 31,930 AUP133-20-36□□-□□ 132.5 200 360 2.4 17,910 19,320 NEW AUP177-43-16□□-□□ 177 430 160 2.6 23,230 24,720 AUP133-20-43□□-□□ 132.5 200 430 2.7 19,480 20,890 NEW AUP177-43-20□□-□□ 177 430 200 3.0 24,470 25,960 AUP133-25-16□□-□□ 132.5 250 160 1.6 15,910 17,320 NEW AUP177-43-25□□-□□ 177 430 250 3.4 25,560 27,050 AUP133-25-20□□-□□ 132.5 250 200 1.8 16,590 18,010 NEW AUP177-43-30□□-□□ 177 430 300 3.8 26,700 28,190 AUP133-25-25□□-□□ 132.5 250 250 2.1 17,620 19,030 NEW AUP177-43-36□□-□□ 177 430 360 4.2 28,630 30,110 AUP133-25-30□□-□□ 132.5 250 300 2.4 18,410 19,820 NEW AUP177-43-43□□-□□ 177 430 430 4.8 30,990 32,460 AUP133-25-36□□-□□ 132.5 250 360 2.7 19,550 20,970 NEW AUP177-43-50□□-□□ 177 430 500 5.4 33,020 34,490 AUP133-25-43□□-□□ 132.5 250 430 3.1 20,820 22,230 NEW AUP177-50-30□□-□□ 177 500 300 4.2 29,780 31,280 AUP133-30-16□□-□□ 132.5 300 160 1.8 16,700 18,110 NEW AUP177-50-36□□-□□ 177 500 360 4.7 31,680 33,180 AUP133-30-20□□-□□ 132.5 300 200 2.0 17,450 18,870 NEW AUP177-50-43□□-□□ 177 500 430 5.3 33,680 35,180 AUP133-30-25□□-□□ 132.5 300 250 2.3 18,550 19,970 NEW AUP177-50-50□□-□□ 177 500 500 5.9 37,000 38,500 AUP133-30-30□□-□□ 132.5 300 300 2.6 19,560 20,980 34

AUPE SERIES パネル脱着EMCシールドケース ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはホームページをご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 ■ 上下カバー・パネルの嵌合部にシールドガスケットを付けたEMCシールド対策ケースです。 ■ 前後パネルは付け外し可能となっており、落下防止ビスを使用しているため容易に脱着が可能です。 ■ 高さ177タイプが追加となり、高さ4サイズ・幅7サイズ・奥行き7サイズ、計172サイズが選択可能なアルミケースです。 ■ 測定器、コントローラー、産業用組込みコンピュータ、電源装置、オーディオアンプなど様々な用途にご利用いただけます。 5 8 3 2 1 付属ビス： ・カバー、下カバー取付 4 　台形M3ｘ5 ニッケルｘ8~16　 ・フレーム、側板取付 　皿M3ｘ8 ニッケルｘ16 ・ゴム足、アルミ足取付 　バインドM4ｘ8 三価黒クロメートｘ4 ・パネル取付 　ナベM2.5ｘ7　ニッケルｘ8~12 締め付けトルク：｛M2.5は0.15～0.2N・m M3とM4は0.3～0.6N・m 7 6 ※ トルク値は使用条件により異なりますので参考値 としてご利用いただき、必ずトルクテストを行っ てからご使用下さい。 35

構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 コーナーブロック 　　　 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 2 側板 　　　　　　　　　 2 アルミ押出材 A6063S-T5 シルバー塗装（内部無処理） 　　　　　　 3 フレーム 　　　　　　　 4 アルミ押出材 A6063S-T5 シルバー塗装（内部無処理） 　　　　　　 4 パネル 　　　　　　　　 2 アルミ板 A1100P シルバー塗装（裏面導通処理） 　　　　　 5 カバー 　　　　　　　　 1 アルミ板 A1100P シルバー塗装（裏面導通処理） 　　　　　 6 下カバー 　　　　　　　 1 アルミ板 A1100P シルバー塗装（裏面導通処理） 　　　　　 7 ゴム足 / アルミ足 　　　 4 TPE（エラストマー）/ アルミ ブラック（ゴム足）・アルマイト（アルミ足） 8 EMCシールドガスケット 16 導電性繊維（UL94V-0） メタリックグレー 　　　　　　　　　　　 ケース型番は、下記 1～3 の項目を選択し、決定して下さい。 1 滑り止め足仕様選択 2 カバー・下カバー取付ビス仕様選択 R ゴム足（ブラック） A アルミ足（シルバー / アルマイト） P プラス（シルバー / ニッケル） H 六角（シルバー / ニッケル） ※ゴム足とアルミ足では価格が異なります。 六角レンチ付 3 カラー 選択 下記2タイプの色からご選択下さい。 S S S B 型番記入方法 　ご注文の際は□内へサイズと1～3の選択項目に合った記号を記入して下さい。 AUPE □ - □ - □　□ □ - □ □ H-W-D サイズ 1足 2ビス 3カラー 37～38ページ型番・寸法表を参照 R / A P / H SS / SB 型番例 : H132.5・W300・D200mm、アルミ足、六角ビス、SSカラーの場合 ➡ AUPE 133-30-20 AH-SS 36

オプション部品（別売） 専用シャーシ エラストマー取手 チルトレッグ シールドファンフィルター AUCシリーズ　P47 FM200 TLWシリーズ EMFシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい 外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ■ ゴム足/アルミ足から選択可能です。 ゴム足/アルミ足は高さサイズが異なります。 ゴム足 H アルミ足 W D 型番・寸法・標準価格 ■ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ AUPE 66-16-16□□-□□ 66 160 160 0.9 12,770 14,140 AUPE 66-30-36□□-□□ 66 300 360 2.3 20,360 21,770 AUPE 66-16-20□□-□□ 66 160 200 1.0 13,330 14,700 AUPE 66-30-43□□-□□ 66 300 430 2.6 21,260 22,680 AUPE 66-16-25□□-□□ 66 160 250 1.2 13,990 15,360 AUPE 66-30-50□□-□□ 66 300 500 3.0 22,880 24,300 AUPE 66-16-30□□-□□ 66 160 300 1.4 14,620 15,990 NEW AUPE 66-36-16□□-□□ 66 360 160 1.6 17,610 18,890 NEW AUPE 66-16-36□□-□□ 66 160 360 1.5 15,990 17,250 AUPE 66-36-20□□-□□ 66 360 200 1.8 18,360 19,770 NEW AUPE 66-16-43□□-□□ 66 160 430 1.8 17,090 18,340 AUPE 66-36-25□□-□□ 66 360 250 2.0 19,660 21,060 AUPE 66-20-16□□-□□ 66 200 160 1.0 13,680 15,050 AUPE 66-36-30□□-□□ 66 360 300 2.3 20,920 22,340 AUPE 66-20-20□□-□□ 66 200 200 1.2 14,300 15,670 AUPE 66-36-36□□-□□ 66 360 360 2.6 22,270 23,670 AUPE 66-20-25□□-□□ 66 200 250 1.4 15,450 16,860 AUPE 66-36-43□□-□□ 66 360 430 3.0 23,270 24,690 AUPE 66-20-30□□-□□ 66 200 300 1.5 16,170 17,560 AUPE 66-36-50□□-□□ 66 360 500 3.4 24,770 26,170 AUPE 66-20-36□□-□□ 66 200 360 1.8 17,060 18,480 NEW AUPE 66-43-16□□-□□ 66 430 160 1.8 19,730 21,050 AUPE 66-20-43□□-□□ 66 200 430 2.0 18,600 20,010 AUPE 66-43-20□□-□□ 66 430 200 2.1 20,760 22,150 AUPE 66-25-16□□-□□ 66 250 160 1.2 15,200 16,600 AUPE 66-43-25□□-□□ 66 430 250 2.4 21,750 23,150 AUPE 66-25-20□□-□□ 66 250 200 1.4 15,880 17,290 AUPE 66-43-30□□-□□ 66 430 300 2.7 22,690 24,080 AUPE 66-25-25□□-□□ 66 250 250 1.6 16,920 18,340 AUPE 66-43-36□□-□□ 66 430 360 3.0 24,130 25,550 AUPE 66-25-30□□-□□ 66 250 300 1.8 17,710 19,120 AUPE 66-43-43□□-□□ 66 430 430 3.4 26,070 27,460 AUPE 66-25-36□□-□□ 66 250 360 2.0 18,810 20,230 AUPE 66-43-50□□-□□ 66 430 500 3.9 27,350 28,770 AUPE 66-25-43□□-□□ 66 250 430 2.3 20,020 21,440 AUPE 66-50-30□□-□□ 66 500 300 3.0 25,710 27,150 AUPE 66-30-16□□-□□ 66 300 160 1.4 16,130 17,550 AUPE 66-50-36□□-□□ 66 500 360 3.4 27,060 28,520 AUPE 66-30-20□□-□□ 66 300 200 1.6 16,890 18,300 AUPE 66-50-43□□-□□ 66 500 430 3.9 28,840 30,300 AUPE 66-30-25□□-□□ 66 300 250 1.8 18,010 19,420 AUPE 66-50-50□□-□□ 66 500 500 4.3 31,350 32,800 AUPE 66-30-30□□-□□ 66 300 300 2.0 19,020 20,430 37 8.5 10.5 10.5 8.5

型番・寸法・標準価格 ■ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ AUPE 88-16-16□□-□□ 88 160 160 1.0 13,480 14,830 AUPE133-30-36□□-□□ 132.5 300 360 3.0 23,210 24,600 AUPE 88-16-20□□-□□ 88 160 200 1.2 14,110 15,480 AUPE133-30-43□□-□□ 132.5 300 430 3.4 24,310 25,720 AUPE 88-16-25□□-□□ 88 160 250 1.3 14,740 16,110 AUPE133-30-50□□-□□ 132.5 300 500 3.8 26,090 27,490 AUPE 88-16-30□□-□□ 88 160 300 1.5 15,340 16,710 NEW AUPE133-36-16□□-□□ 132.5 360 160 2.1 20,280 21,570 NEW AUPE 88-16-36□□-□□ 88 160 360 1.7 16,870 18,170 AUPE133-36-20□□-□□ 132.5 360 200 2.3 20,910 22,310 NEW AUPE 88-16-43□□-□□ 88 160 430 2.0 18,020 19,320 AUPE133-36-25□□-□□ 132.5 360 250 2.6 22,300 23,720 AUPE 88-20-16□□-□□ 88 200 160 1.2 14,400 15,780 AUPE133-36-30□□-□□ 132.5 360 300 3.0 23,670 25,060 AUPE 88-20-20□□-□□ 88 200 200 1.3 15,090 16,460 AUPE133-36-36□□-□□ 132.5 360 360 3.4 25,180 26,600 AUPE 88-20-25□□-□□ 88 200 250 1.5 16,240 17,650 AUPE133-36-43□□-□□ 132.5 360 430 3.8 26,400 27,800 AUPE 88-20-30□□-□□ 88 200 300 1.7 16,920 18,340 AUPE133-36-50□□-□□ 132.5 360 500 4.3 28,040 29,450 AUPE 88-20-36□□-□□ 88 200 360 1.9 17,940 19,330 NEW AUPE133-43-16□□-□□ 132.5 430 160 2.4 22,080 23,380 AUPE 88-20-43□□-□□ 88 200 430 2.2 19,550 20,950 AUPE133-43-20□□-□□ 132.5 430 200 2.7 23,400 24,820 AUPE 88-25-16□□-□□ 88 250 160 1.3 15,970 17,380 AUPE133-43-25□□-□□ 132.5 430 250 3.0 24,490 25,900 AUPE 88-25-20□□-□□ 88 250 200 1.5 16,730 18,140 AUPE133-43-30□□-□□ 132.5 430 300 3.4 25,550 26,940 AUPE 88-25-25□□-□□ 88 250 250 1.7 17,740 19,150 AUPE133-43-36□□-□□ 132.5 430 360 3.8 27,160 28,580 AUPE 88-25-30□□-□□ 88 250 300 1.9 18,510 19,910 AUPE133-43-43□□-□□ 132.5 430 430 4.3 29,290 30,700 AUPE 88-25-36□□-□□ 88 250 360 2.2 19,710 21,100 AUPE133-43-50□□-□□ 132.5 430 500 4.8 30,750 32,160 AUPE 88-25-43□□-□□ 88 250 430 2.5 21,000 22,420 AUPE133-50-30□□-□□ 132.5 500 300 3.8 28,800 30,240 AUPE 88-30-16□□-□□ 88 300 160 1.5 16,930 18,350 AUPE133-50-36□□-□□ 132.5 500 360 4.2 30,330 31,790 AUPE 88-30-20□□-□□ 88 300 200 1.7 17,750 19,160 AUPE133-50-43□□-□□ 132.5 500 430 4.8 32,320 33,780 AUPE 88-30-25□□-□□ 88 300 250 1.9 18,860 20,260 AUPE133-50-50□□-□□ 132.5 500 500 5.4 34,990 36,440 AUPE 88-30-30□□-□□ 88 300 300 2.2 19,840 21,230 NEW AUPE177-16-16□□-□□ 177 160 160 1.4 17,680 19,140 AUPE 88-30-36□□-□□ 88 300 360 2.5 21,260 22,680 NEW AUPE177-16-20□□-□□ 177 160 200 1.6 18,540 20,000 AUPE 88-30-43□□-□□ 88 300 430 2.9 22,250 23,670 NEW AUPE177-16-25□□-□□ 177 160 250 1.9 19,420 20,870 AUPE 88-30-50□□-□□ 88 300 500 3.2 23,880 25,290 NEW AUPE177-16-30□□-□□ 177 160 300 2.1 20,340 21,790 NEW AUPE 88-36-16□□-□□ 88 360 160 1.7 18,460 19,740 NEW AUPE177-16-36□□-□□ 177 160 360 2.4 21,900 23,340 AUPE 88-36-20□□-□□ 88 360 200 1.9 19,260 20,660 NEW AUPE177-16-43□□-□□ 177 160 430 2.8 23,390 24,840 AUPE 88-36-25□□-□□ 88 360 250 2.2 20,520 21,940 NEW AUPE177-20-16□□-□□ 177 200 160 1.6 18,820 20,280 AUPE 88-36-30□□-□□ 88 360 300 2.5 21,750 23,160 NEW AUPE177-20-20□□-□□ 177 200 200 1.8 19,770 21,220 AUPE 88-36-36□□-□□ 88 360 360 2.8 23,200 24,600 NEW AUPE177-20-25□□-□□ 177 200 250 2.1 20,690 22,140 AUPE 88-36-43□□-□□ 88 360 430 3.2 24,300 25,710 NEW AUPE177-20-30□□-□□ 177 200 300 2.4 21,690 23,150 AUPE 88-36-50□□-□□ 88 360 500 3.6 25,790 27,200 NEW AUPE177-20-36□□-□□ 177 200 360 2.7 23,050 24,500 NEW AUPE 88-43-16□□-□□ 88 430 160 2.0 20,260 21,560 NEW AUPE177-20-43□□-□□ 177 200 430 3.1 25,040 26,480 AUPE 88-43-20□□-□□ 88 430 200 2.2 21,690 23,100 NEW AUPE177-25-16□□-□□ 177 250 160 1.8 20,380 21,840 AUPE 88-43-25□□-□□ 88 430 250 2.6 22,660 24,070 NEW AUPE177-25-20□□-□□ 177 250 200 2.1 21,380 22,830 AUPE 88-43-30□□-□□ 88 430 300 2.9 23,560 24,980 NEW AUPE177-25-25□□-□□ 177 250 250 2.4 22,720 24,180 AUPE 88-43-36□□-□□ 88 430 360 3.3 25,110 26,530 NEW AUPE177-25-30□□-□□ 177 250 300 2.7 23,800 25,260 AUPE 88-43-43□□-□□ 88 430 430 3.7 27,140 28,540 NEW AUPE177-25-36□□-□□ 177 250 360 3.0 25,370 26,820 AUPE 88-43-50□□-□□ 88 430 500 4.1 28,430 29,840 NEW AUPE177-25-43□□-□□ 177 250 430 3.5 26,940 28,400 AUPE 88-50-30□□-□□ 88 500 300 3.2 26,670 28,120 NEW AUPE177-30-16□□-□□ 177 300 160 2.0 22,050 23,540 AUPE 88-50-36□□-□□ 88 500 360 3.6 28,130 29,570 NEW AUPE177-30-20□□-□□ 177 300 200 2.3 23,140 24,630 AUPE 88-50-43□□-□□ 88 500 430 4.1 30,010 31,450 NEW AUPE177-30-25□□-□□ 177 300 250 2.6 24,590 26,080 AUPE 88-50-50□□-□□ 88 500 500 4.6 32,500 33,960 NEW AUPE177-30-30□□-□□ 177 300 300 3.0 25,920 27,410 AUPE133-16-16□□-□□ 132.5 160 160 1.3 14,830 16,200 NEW AUPE177-30-36□□-□□ 177 300 360 3.4 27,800 29,290 AUPE133-16-20□□-□□ 132.5 160 200 1.4 15,480 16,850 NEW AUPE177-30-43□□-□□ 177 300 430 3.8 29,050 30,540 AUPE133-16-25□□-□□ 132.5 160 250 1.7 16,240 17,610 NEW AUPE177-30-50□□-□□ 177 300 500 4.3 31,690 33,180 AUPE133-16-30□□-□□ 132.5 160 300 1.9 16,970 18,340 NEW AUPE177-36-16□□-□□ 177 360 160 2.3 24,040 25,510 NEW AUPE133-16-36□□-□□ 132.5 160 360 2.1 18,860 20,140 NEW AUPE177-36-20□□-□□ 177 360 200 2.6 24,930 26,410 NEW AUPE133-16-43□□-□□ 132.5 160 430 2.5 20,020 21,320 NEW AUPE177-36-25□□-□□ 177 360 250 3.0 26,590 28,060 AUPE133-20-16□□-□□ 132.5 200 160 1.4 15,790 17,160 NEW AUPE177-36-30□□-□□ 177 360 300 3.3 28,210 29,690 AUPE133-20-20□□-□□ 132.5 200 200 1.6 16,480 17,850 NEW AUPE177-36-36□□-□□ 177 360 360 3.8 30,140 31,620 AUPE133-20-25□□-□□ 132.5 200 250 1.9 17,810 19,210 NEW AUPE177-36-43□□-□□ 177 360 430 4.3 31,550 33,020 AUPE133-20-30□□-□□ 132.5 200 300 2.1 18,620 20,020 NEW AUPE177-36-50□□-□□ 177 360 500 4.8 34,160 35,640 AUPE133-20-36□□-□□ 132.5 200 360 2.4 19,720 21,110 NEW AUPE177-43-16□□-□□ 177 430 160 2.7 26,400 27,860 AUPE133-20-43□□-□□ 132.5 200 430 2.7 21,440 22,830 NEW AUPE177-43-20□□-□□ 177 430 200 3.0 27,730 29,220 AUPE133-25-16□□-□□ 132.5 250 160 1.6 17,480 18,880 NEW AUPE177-43-25□□-□□ 177 430 250 3.4 28,960 30,440 AUPE133-25-20□□-□□ 132.5 250 200 1.8 18,240 19,660 NEW AUPE177-43-30□□-□□ 177 430 300 3.8 30,260 31,730 AUPE133-25-25□□-□□ 132.5 250 250 2.1 19,390 20,780 NEW AUPE177-43-36□□-□□ 177 430 360 4.2 32,340 33,810 AUPE133-25-30□□-□□ 132.5 250 300 2.4 20,280 21,690 NEW AUPE177-43-43□□-□□ 177 430 430 4.8 34,890 36,380 AUPE133-25-36□□-□□ 132.5 250 360 2.7 21,550 22,950 NEW AUPE177-43-50□□-□□ 177 430 500 5.4 37,120 38,610 AUPE133-25-43□□-□□ 132.5 250 430 3.1 22,970 24,380 NEW AUPE177-50-30□□-□□ 177 500 300 4.2 33,760 35,270 AUPE133-30-16□□-□□ 132.5 300 160 1.8 18,510 19,920 NEW AUPE177-50-36□□-□□ 177 500 360 4.7 35,850 37,340 AUPE133-30-20□□-□□ 132.5 300 200 2.1 19,360 20,760 NEW AUPE177-50-43□□-□□ 177 500 430 5.3 38,040 39,530 AUPE133-30-25□□-□□ 132.5 300 250 2.3 20,580 21,970 NEW AUPE177-50-50□□-□□ 177 500 500 5.9 41,560 43,060 AUPE133-30-30□□-□□ 132.5 300 300 2.6 21,680 23,090 38

AUX SERIES アルミコントロールボックス ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはホームページをご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 ■ 外枠4面がアルミ押出材の側板で構成されたフラットな外観で強度と高級感のあるアルミボックスです。 ■ 高さ44、177の２タイプが追加となり、高さ5サイズ・幅8サイズ・奥行き7サイズの計135サイズ、色仕様4色から選択可能です。 ■ 滑り止め足はエラストマー製ゴム足タイプ・アルマイト処理された高級感のあるアルミ足タイプから選択可能です。 ■ 産業用コントローラー、工作機械用操作盤、オーディオアンプ、電源装置など様々な用途にご利用いただけます。 3 付属ビス： ・カバー、下カバー取付 　台形M3ｘ5 ニッケル/三価黒クロメートｘ8~16 ・側板取付 2 　皿M3ｘ8 ニッケルｘ16 ・アルミ足取付 　バインドM4ｘ8 三価黒クロメートｘ4 締め付けトルク：0.3～0.6N・ｍ ※ トルク値は使用条件により異なりますので参考値 1 としてご利用いただき、必ずトルクテストを行っ てからご使用下さい。 5 専用シャーシ オプション品（別売） 4 39

構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 コーナーブロック　　 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 2 側板　　　　　　　　 4 アルミ押出材 A6063S-T5 シルバーアルマイト・ブラックアルマイト 3 カバー　　　　　　　 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト 4 下カバー　　　　　　 1 アルミ板 A1100P シルバーアルマイト・ブラックアルマイト 5 貼付ゴム足 / アルミ足 4 合成ゴム/ アルミ ブラック（ゴム足）・アルマイト（アルミ足） ケース型番は、下記 1～3 の項目を選択し、決定して下さい。 1 滑り止め足仕様選択 2 カバー・下カバー取付ビス仕様選択 R ゴム足（ブラック） A アルミ足（シルバー / アルマイト） P プラス（シルバー / ニッケル） （ブラック / アルマイト） （ブラック / 三価黒クロメート） H 六角（シルバー / ニッケル） （ブラック / 三価黒クロメート） ※アルミ足の色は下カバーと同色となります。 六角レンチ付 ※ゴム足とアルミ足では価格が異なります。 ※ビスの色はカバー・下カバーの色と同色となります。 3 カラー 選択 下記4タイプの色からご選択下さい。 S S S B B X B B 型番記入方法 　ご注文の際は□内へサイズと1～3の選択項目に合った記号を記入して下さい。 AUX □ - □ - □　□ □ - □ □ H-W-D サイズ 1足 2ビス 3カラー 41～42ページ型番・寸法表を参照 R / A P / H SS / SB / BX / BB 型番例 : H66・W250・D250mm、ゴム足、六角ビス、BXカラーの場合 ➡ AUX 66-25-25 RH-BX 40

オプション部品（別売） 専用シャーシ コーナーガード エラストマー取手 アルミ取手 AUCシリーズ　P47 AUCGシリーズ　P48 FM200 OHシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい モニターアーム MARシリーズ 詳細はホームページをご覧下さい 外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ■ ゴム足/アルミ足から選択可能です。 ゴム足/アルミ足は高さサイズが異なります。 ゴム足 H アルミ足 W D 型番・寸法・標準価格 ■ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ NEW AUX 44-16-16□□-□□ 44 160 160 0.7 8,800 10,180 NEW AUX 44-36-36□□-□□ 44 360 360 2.2 16,890 18,310 NEW AUX 44-20-16□□-□□ 44 200 160 0.8 9,310 10,700 NEW AUX 44-43-16□□-□□ 44 430 160 1.5 12,690 14,140 NEW AUX 44-20-20□□-□□ 44 200 200 0.9 9,940 11,320 NEW AUX 44-43-20□□-□□ 44 430 200 1.7 13,830 15,270 NEW AUX 44-25-16□□-□□ 44 250 160 1.0 10,110 11,550 NEW AUX 44-43-25□□-□□ 44 430 250 2.0 14,830 16,280 NEW AUX 44-25-20□□-□□ 44 250 200 1.1 10,810 12,240 NEW AUX 44-43-30□□-□□ 44 430 300 2.3 15,820 17,250 NEW AUX 44-25-25□□-□□ 44 250 250 1.3 11,940 13,370 NEW AUX 44-43-36□□-□□ 44 430 360 2.6 17,620 19,050 NEW AUX 44-30-16□□-□□ 44 300 160 1.1 10,630 12,060 NEW AUX 44-43-43□□-□□ 44 430 430 3.0 19,730 21,170 NEW AUX 44-30-20□□-□□ 44 300 200 1.3 11,420 12,850 NEW AUX 44-50-30□□-□□ 44 500 300 2.6 18,200 19,670 NEW AUX 44-30-25□□-□□ 44 300 250 1.5 12,700 14,120 NEW AUX 44-50-36□□-□□ 44 500 360 3.0 19,860 21,350 NEW AUX 44-30-30□□-□□ 44 300 300 1.7 13,710 15,140 NEW AUX 44-50-43□□-□□ 44 500 430 3.4 21,810 23,290 NEW AUX 44-36-16□□-□□ 44 360 160 1.3 11,710 13,130 NEW AUX 44-50-50□□-□□ 44 500 500 3.9 24,910 26,400 NEW AUX 44-36-20□□-□□ 44 360 200 1.5 12,340 13,770 NEW AUX 44-60-36□□-□□ 44 600 360 3.5 22,030 23,520 NEW AUX 44-36-25□□-□□ 44 360 250 1.7 13,850 15,280 NEW AUX 44-60-43□□-□□ 44 600 430 4.0 24,500 25,980 NEW AUX 44-36-30□□-□□ 44 360 300 2.0 15,280 16,710 41 10.5 10.5 5.5 5.5

型番・寸法・標準価格 ■ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ AUX 66-16-16□□-□□ 66 160 160 0.9 9,030 10,480 AUX133-16-16□□-□□ 132.5 160 160 1.3 10,500 11,940 AUX 66-20-16□□-□□ 66 200 160 1.0 9,590 11,030 AUX133-20-16□□-□□ 132.5 200 160 1.5 11,150 12,600 AUX 66-20-20□□-□□ 66 200 200 1.1 10,230 11,680 AUX133-20-20□□-□□ 132.5 200 200 1.7 11,910 13,370 AUX 66-25-16□□-□□ 66 250 160 1.2 10,420 11,910 AUX133-25-16□□-□□ 132.5 250 160 1.7 12,140 13,650 AUX 66-25-20□□-□□ 66 250 200 1.3 11,160 12,650 AUX133-25-20□□-□□ 132.5 250 200 1.9 13,020 14,500 AUX 66-25-25□□-□□ 66 250 250 1.5 12,330 13,820 AUX133-25-25□□-□□ 132.5 250 250 2.2 14,290 15,780 AUX 66-30-16□□-□□ 66 300 160 1.3 10,970 12,460 AUX133-30-16□□-□□ 132.5 300 160 1.9 12,850 14,340 AUX 66-30-20□□-□□ 66 300 200 1.5 11,820 13,310 AUX133-30-20□□-□□ 132.5 300 200 2.1 13,790 15,280 AUX 66-30-25□□-□□ 66 300 250 1.7 13,130 14,620 AUX133-30-25□□-□□ 132.5 300 250 2.4 15,220 16,710 AUX 66-30-30□□-□□ 66 300 300 2.0 14,240 15,740 AUX133-30-30□□-□□ 132.5 300 300 2.7 16,470 17,960 NEW AUX 66-36-16□□-□□ 66 360 160 1.4 12,170 13,590 NEW AUX133-36-16□□-□□ 132.5 360 160 2.2 14,360 15,790 AUX 66-36-20□□-□□ 66 360 200 1.7 12,810 14,300 AUX133-36-20□□-□□ 132.5 360 200 2.4 15,000 16,510 AUX 66-36-25□□-□□ 66 360 250 2.0 14,400 15,880 AUX133-36-25□□-□□ 132.5 360 250 2.7 16,700 18,200 AUX 66-36-30□□-□□ 66 360 300 2.2 15,920 17,430 AUX133-36-30□□-□□ 132.5 360 300 3.1 18,370 19,860 AUX 66-36-36□□-□□ 66 360 360 2.6 17,620 19,100 AUX133-36-36□□-□□ 132.5 360 360 3.4 20,280 21,770 NEW AUX 66-43-16□□-□□ 66 430 160 1.7 13,170 14,630 NEW AUX133-43-16□□-□□ 132.5 430 160 2.5 15,550 16,990 AUX 66-43-20□□-□□ 66 430 200 2.0 14,540 16,050 AUX133-43-20□□-□□ 132.5 430 200 2.8 16,920 18,410 AUX 66-43-25□□-□□ 66 430 250 2.3 15,610 17,100 AUX133-43-25□□-□□ 132.5 430 250 3.1 18,090 19,600 AUX 66-43-30□□-□□ 66 430 300 2.6 16,650 18,140 AUX133-43-30□□-□□ 132.5 430 300 3.5 19,270 20,770 AUX 66-43-36□□-□□ 66 430 360 3.0 18,490 20,000 AUX133-43-36□□-□□ 132.5 430 360 3.9 21,330 22,830 AUX 66-43-43□□-□□ 66 430 430 3.4 20,920 22,410 AUX133-43-43□□-□□ 132.5 430 430 4.4 23,940 25,440 AUX 66-50-30□□-□□ 66 500 300 2.9 19,200 20,740 AUX133-50-30□□-□□ 132.5 500 300 3.9 22,150 23,690 AUX 66-50-36□□-□□ 66 500 360 3.3 20,870 22,420 AUX133-50-36□□-□□ 132.5 500 360 4.4 24,070 25,620 AUX 66-50-43□□-□□ 66 500 430 3.8 23,010 24,570 AUX133-50-43□□-□□ 132.5 500 430 4.9 26,400 27,940 AUX 66-50-50□□-□□ 66 500 500 4.3 26,410 27,950 AUX133-50-50□□-□□ 132.5 500 500 5.5 30,040 31,600 AUX 66-60-36□□-□□ 66 600 360 3.8 23,050 24,600 AUX133-60-36□□-□□ 132.5 600 360 5.0 26,720 28,260 AUX 66-60-43□□-□□ 66 600 430 4.4 25,900 27,450 AUX133-60-43□□-□□ 132.5 600 430 5.7 29,740 31,290 AUX 88-16-16□□-□□ 88 160 160 1.0 9,390 10,840 NEW AUX177-16-16□□-□□ 177 160 160 1.5 12,470 14,030 AUX 88-20-16□□-□□ 88 200 160 1.1 9,970 11,430 NEW AUX177-20-16□□-□□ 177 200 160 1.7 13,260 14,820 AUX 88-20-20□□-□□ 88 200 200 1.3 10,660 12,110 NEW AUX177-20-20□□-□□ 177 200 200 1.9 14,160 15,720 AUX 88-25-16□□-□□ 88 250 160 1.3 10,860 12,340 NEW AUX177-25-16□□-□□ 177 250 160 1.9 14,030 15,600 AUX 88-25-20□□-□□ 88 250 200 1.5 11,620 13,110 NEW AUX177-25-20□□-□□ 177 250 200 2.2 15,000 16,570 AUX 88-25-25□□-□□ 88 250 250 1.7 12,810 14,300 NEW AUX177-25-25□□-□□ 177 250 250 2.5 16,450 18,010 AUX 88-30-16□□-□□ 88 300 160 1.5 11,430 12,930 NEW AUX177-30-16□□-□□ 177 300 160 2.2 15,120 16,710 AUX 88-30-20□□-□□ 88 300 200 1.7 12,310 13,790 NEW AUX177-30-20□□-□□ 177 300 200 2.4 16,200 17,790 AUX 88-30-25□□-□□ 88 300 250 1.9 13,650 15,140 NEW AUX177-30-25□□-□□ 177 300 250 2.8 17,830 19,420 AUX 88-30-30□□-□□ 88 300 300 2.2 14,800 16,300 NEW AUX177-30-30□□-□□ 177 300 300 3.1 19,210 20,800 NEW AUX 88-36-16□□-□□ 88 360 160 1.6 12,690 14,110 NEW AUX177-36-16□□-□□ 177 360 160 2.5 16,730 18,300 AUX 88-36-20□□-□□ 88 360 200 1.9 13,350 14,860 NEW AUX177-36-20□□-□□ 177 360 200 2.8 17,660 19,260 AUX 88-36-25□□-□□ 88 360 250 2.2 14,960 16,460 NEW AUX177-36-25□□-□□ 177 360 250 3.1 19,540 21,120 AUX 88-36-30□□-□□ 88 360 300 2.4 16,530 18,030 NEW AUX177-36-30□□-□□ 177 360 300 3.5 21,380 22,970 AUX 88-36-36□□-□□ 88 360 360 2.8 18,280 19,780 NEW AUX177-36-36□□-□□ 177 360 360 3.9 23,560 25,160 NEW AUX 88-43-16□□-□□ 88 430 160 1.9 13,760 15,210 NEW AUX177-43-16□□-□□ 177 430 160 2.9 18,120 19,740 AUX 88-43-20□□-□□ 88 430 200 2.2 15,140 16,640 NEW AUX177-43-20□□-□□ 177 430 200 3.2 19,610 21,200 AUX 88-43-25□□-□□ 88 430 250 2.5 16,230 17,720 NEW AUX177-43-25□□-□□ 177 430 250 3.6 20,950 22,540 AUX 88-43-30□□-□□ 88 430 300 2.8 17,310 18,800 NEW AUX177-43-30□□-□□ 177 430 300 4.0 22,290 23,880 AUX 88-43-36□□-□□ 88 430 360 3.2 19,200 20,700 NEW AUX177-43-36□□-□□ 177 430 360 4.5 24,700 26,290 AUX 88-43-43□□-□□ 88 430 430 3.6 21,680 23,160 NEW AUX177-43-43□□-□□ 177 430 430 5.0 27,330 28,930 AUX 88-50-30□□-□□ 88 500 300 3.2 19,920 21,460 NEW AUX177-50-30□□-□□ 177 500 300 4.4 25,110 26,730 AUX 88-50-36□□-□□ 88 500 360 3.6 21,660 23,210 NEW AUX177-50-36□□-□□ 177 500 360 5.0 27,340 28,960 AUX 88-50-43□□-□□ 88 500 430 4.1 23,860 25,410 NEW AUX177-50-43□□-□□ 177 500 430 5.6 29,770 31,390 AUX 88-50-50□□-□□ 88 500 500 4.6 27,320 28,860 NEW AUX177-50-50□□-□□ 177 500 500 6.2 33,610 35,220 AUX 88-60-36□□-□□ 88 600 360 4.1 23,950 25,510 NEW AUX177-60-36□□-□□ 177 600 360 5.7 30,830 32,460 AUX 88-60-43□□-□□ 88 600 430 4.7 26,860 28,400 NEW AUX177-60-43□□-□□ 177 600 430 6.4 33,810 35,450 42

AUXE SERIES EMCシールドボックス ■ カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはホームページをご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 ■ 上下カバーの嵌合部にシールドガスケットを付けたEMCシールド対策ボックスです。 ■ 外枠４面がアルミ押出材の側板で構成されたフラットで強度のあるアルミボックスです。 ■ 高さ44、177の２タイプが追加となり、高さ5サイズ・幅8サイズ・奥行き7サイズの計135サイズ、色仕様2色から選択可能です。 ■ 産業用コントローラー、工作機械用操作盤、オーディオアンプ、電源装置など様々な用途にご利用いただけます。 3 2 1 付属ビス： ・カバー、下カバー取付 　台形M3ｘ5 ニッケルｘ8~16　 6 ・側板取付 　皿M3ｘ8 ニッケルｘ16 ・アルミ足取付 　バインドM4ｘ8 三価黒クロメートｘ4 4 5 締め付けトルク：0.3～0.6N・ｍ ※ トルク値は使用条件により異なりますので参考値 としてご利用いただき、必ずトルクテストを行っ てからご使用下さい。 43

構成内容 No. 名　称 個　数 材　質 色 / 表面処理 1 コーナーブロック 　　　 4 アルミダイキャスト ADC12 シルバー塗装・ブラック塗装（内部無処理） 2 側板 　　　　　　　　　 4 アルミ押出材 A6063S-T5 シルバー塗装（内部無処理） 　　　　　　 3 カバー 　　　　　　　　 1 アルミ板 A1100P シルバー塗装（裏面導通処理） 　　　　　 4 下カバー 　　　　　　　 1 アルミ板 A1100P シルバー塗装（裏面導通処理） 　　　　　 5 ゴム足 / アルミ足 　　　 4 合成ゴム/ アルミ ブラック（ゴム足）・アルマイト（アルミ足） 6 EMCシールドガスケット 8 導電性繊維（UL94V-0） メタリックグレー 　　　　　　　　　　　 ケース型番は、下記 1～3 の項目を選択し、決定して下さい。 1 滑り止め足仕様選択 2 カバー・下カバー取付ビス仕様選択 R ゴム足（ブラック） A アルミ足（シルバー / アルマイト） P プラス（シルバー / ニッケル） H 六角（シルバー / ニッケル） ※ゴム足とアルミ足では価格が異なります。 六角レンチ付 3 カラー 選択 下記2タイプの色からご選択下さい。 S S S B 型番記入方法 　ご注文の際は□内へサイズと1～3の選択項目に合った記号を記入して下さい。 AUXE □ - □ - □　□ □ - □ □ H-W-D サイズ 1足 2ビス 3カラー 45～46ページ型番・寸法表を参照 R / A P / H SS / SB 型番例 : H132.5・W300・D300mm、ゴム足、プラスビス、SBカラーの場合 ➡ AUXE 133-30-30 RP-SB 44

オプション部品（別売） 専用シャーシ コーナーガード エラストマー取手 アルミ取手 AUCシリーズ　P47 AUCGシリーズ　P48 FM200 OHシリーズ 詳細はホームページをご覧下さい 詳細はホームページをご覧下さい モニターアーム MARシリーズ 詳細はホームページをご覧下さい 外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ■ ゴム足/アルミ足から選択可能です。 ゴム足/アルミ足は高さサイズが異なります。 ゴム足 H アルミ足 W D 型番・寸法・標準価格 ■ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ NEW AUXE 44-16-16□□-□□ 44 160 160 0.7 10,420 11,760 NEW AUXE 44-36-36□□-□□ 44 360 360 2.3 17,720 19,060 NEW AUXE 44-20-16□□-□□ 44 200 160 0.8 10,970 12,330 NEW AUXE 44-43-16□□-□□ 44 430 160 1.5 14,230 15,600 NEW AUXE 44-20-20□□-□□ 44 200 200 0.9 11,610 12,940 NEW AUXE 44-43-20□□-□□ 44 430 200 1.7 15,220 16,570 NEW AUXE 44-25-16□□-□□ 44 250 160 1.0 11,600 12,930 NEW AUXE 44-43-25□□-□□ 44 430 250 2.0 16,170 17,510 NEW AUXE 44-25-20□□-□□ 44 250 200 1.1 12,270 13,610 NEW AUXE 44-43-30□□-□□ 44 430 300 2.3 17,100 18,430 NEW AUXE 44-25-25□□-□□ 44 250 250 1.3 13,280 14,630 NEW AUXE 44-43-36□□-□□ 44 430 360 2.6 18,590 19,940 NEW AUXE 44-30-16□□-□□ 44 300 160 1.1 12,200 13,560 NEW AUXE 44-43-43□□-□□ 44 430 430 3.0 20,380 21,740 NEW AUXE 44-30-20□□-□□ 44 300 200 1.3 12,940 14,290 NEW AUXE 44-50-30□□-□□ 44 500 300 2.6 19,220 20,630 NEW AUXE 44-30-25□□-□□ 44 300 250 1.5 14,070 15,400 NEW AUXE 44-50-36□□-□□ 44 500 360 3.0 20,650 22,050 NEW AUXE 44-30-30□□-□□ 44 300 300 1.7 15,020 16,370 NEW AUXE 44-50-43□□-□□ 44 500 430 3.4 22,400 23,790 NEW AUXE 44-36-16□□-□□ 44 360 160 1.2 13,280 14,630 NEW AUXE 44-50-50□□-□□ 44 500 500 3.9 24,760 26,150 NEW AUXE 44-36-20□□-□□ 44 360 200 1.5 13,840 15,200 NEW AUXE 44-60-36□□-□□ 44 600 360 3.5 22,590 23,980 NEW AUXE 44-36-25□□-□□ 44 360 250 1.7 15,120 16,460 NEW AUXE 44-60-43□□-□□ 44 600 430 4.0 24,630 26,020 NEW AUXE 44-36-30□□-□□ 44 360 300 2.0 16,350 17,690 45 10.5 10.5 5.5 5.5

型番・寸法・標準価格 ■ □□-□□には、滑り止め足・取付ビス・カラーの記号が入ります。 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ 型　番 H W D 自重 標準価格（税別）標準価格（税別） （kg） Rタイプ Aタイプ AUXE 66-16-16□□-□□ 66 160 160 0.9 10,970 12,410 AUXE133-16-16□□-□□ 132.5 160 160 1.3 13,430 14,880 AUXE 66-20-16□□-□□ 66 200 160 1.0 11,530 12,980 AUXE133-20-16□□-□□ 132.5 200 160 1.5 14,080 15,520 AUXE 66-20-20□□-□□ 66 200 200 1.1 12,140 13,590 AUXE133-20-20□□-□□ 132.5 200 200 1.7 14,770 16,240 AUXE 66-25-16□□-□□ 66 250 160 1.2 12,540 14,050 AUXE133-25-16□□-□□ 132.5 250 160 1.7 15,270 16,770 AUXE 66-25-20□□-□□ 66 250 200 1.3 13,230 14,740 AUXE133-25-20□□-□□ 132.5 250 200 1.9 16,050 17,550 AUXE 66-25-25□□-□□ 66 250 250 1.5 14,280 15,760 AUXE133-25-25□□-□□ 132.5 250 250 2.2 17,190 18,680 AUXE 66-30-16□□-□□ 66 300 160 1.3 13,190 14,690 AUXE133-30-16□□-□□ 132.5 300 160 1.9 16,010 17,510 AUXE 66-30-20□□-□□ 66 300 200 1.5 13,950 15,430 AUXE133-30-20□□-□□ 132.5 300 200 2.1 16,860 18,350 AUXE 66-30-25□□-□□ 66 300 250 1.7 15,060 16,570 AUXE133-30-25□□-□□ 132.5 300 250 2.4 18,080 19,560 AUXE 66-30-30□□-□□ 66 300 300 2.0 16,070 17,560 AUXE133-30-30□□-□□ 132.5 300 300 2.7 19,200 20,690 NEW AUXE 66-36-16□□-□□ 66 360 160 1.4 14,400 15,730 NEW AUXE133-36-16□□-□□ 132.5 360 160 2.2 17,440 18,820 AUXE 66-36-20□□-□□ 66 360 200 1.7 14,860 16,350 AUXE133-36-20□□-□□ 132.5 360 200 2.4 17,950 19,450 AUXE 66-36-25□□-□□ 66 360 250 2.0 16,170 17,650 AUXE133-36-25□□-□□ 132.5 360 250 2.7 19,340 20,850 AUXE 66-36-30□□-□□ 66 360 300 2.2 17,410 18,920 AUXE133-36-30□□-□□ 132.5 360 300 3.1 20,710 22,200 AUXE 66-36-36□□-□□ 66 360 360 2.6 18,760 20,250 AUXE133-36-36□□-□□ 132.5 360 360 3.4 22,240 23,730 NEW AUXE 66-43-16□□-□□ 66 430 160 1.8 15,390 16,760 NEW AUXE133-43-16□□-□□ 132.5 430 160 2.5 18,600 20,010 AUXE 66-43-20□□-□□ 66 430 200 2.0 16,390 17,880 AUXE133-43-20□□-□□ 132.5 430 200 2.8 19,670 21,170 AUXE 66-43-25□□-□□ 66 430 250 2.3 17,380 18,870 AUXE133-43-25□□-□□ 132.5 430 250 3.1 20,770 22,250 AUXE 66-43-30□□-□□ 66 430 300 2.6 18,310 19,800 AUXE133-43-30□□-□□ 132.5 430 300 3.5 21,810 23,290 AUXE 66-43-36□□-□□ 66 430 360 3.0 19,770 21,260 AUXE133-43-36□□-□□ 132.5 430 360 3.9 23,430 24,930 AUXE 66-43-43□□-□□ 66 430 430 3.4 21,690 23,200 AUXE133-43-43□□-□□ 132.5 430 430 4.4 25,560 27,060 AUXE 66-50-30□□-□□ 66 500 300 2.9 20,510 22,050 AUXE133-50-30□□-□□ 132.5 500 300 3.9 24,250 25,790 AUXE 66-50-36□□-□□ 66 500 360 3.3 21,850 23,400 AUXE133-50-36□□-□□ 132.5 500 360 4.4 25,790 27,340 AUXE 66-50-43□□-□□ 66 500 430 3.8 23,640 25,180 AUXE133-50-43□□-□□ 132.5 500 430 4.9 27,790 29,330 AUXE 66-50-50□□-□□ 66 500 500 4.3 26,150 27,680 AUXE133-50-50□□-□□ 132.5 500 500 5.5 30,440 32,000 AUXE 66-60-36□□-□□ 66 600 360 3.8 23,840 25,380 AUXE133-60-36□□-□□ 132.5 600 360 5.0 28,140 29,700 AUXE 66-60-43□□-□□ 66 600 430 4.4 26,020 27,580 AUXE133-60-43□□-□□ 132.5 600 430 5.7 30,550 32,100 AUXE 88-16-16□□-□□ 88 160 160 1.0 11,850 13,290 NEW AUXE177-16-16□□-□□ 177 160 160 1.5 16,050 17,610 AUXE 88-20-16□□-□□ 88 200 160 1.1 12,470 13,940 NEW AUXE177-20-16□□-□□ 177 200 160 1.7 16,910 18,470 AUXE 88-20-20□□-□□ 88 200 200 1.3 13,170 14,620 NEW AUXE177-20-20□□-□□ 177 200 200 1.9 17,850 19,420 AUXE 88-25-16□□-□□ 88 250 160 1.3 13,500 15,000 NEW AUXE177-25-16□□-□□ 177 250 160 1.9 17,790 19,360 AUXE 88-25-20□□-□□ 88 250 200 1.5 14,250 15,760 NEW AUXE177-25-20□□-□□ 177 250 200 2.2 18,800 20,360 AUXE 88-25-25□□-□□ 88 250 250 1.7 15,270 16,760 NEW AUXE177-25-25□□-□□ 177 250 250 2.5 20,130 21,690 AUXE 88-30-16□□-□□ 88 300 160 1.5 14,120 15,610 NEW AUXE177-30-16□□-□□ 177 300 160 2.2 19,030 20,630 AUXE 88-30-20□□-□□ 88 300 200 1.7 14,940 16,430 NEW AUXE177-30-20□□-□□ 177 300 200 2.4 20,120 21,710 AUXE 88-30-25□□-□□ 88 300 250 1.9 16,020 17,530 NEW AUXE177-30-25□□-□□ 177 300 250 2.8 21,590 23,180 AUXE 88-30-30□□-□□ 88 300 300 2.2 17,000 18,510 NEW AUXE177-30-30□□-□□ 177 300 300 3.1 22,920 24,500 NEW AUXE 88-36-16□□-□□ 88 360 160 1.6 15,360 16,740 NEW AUXE177-36-16□□-□□ 177 360 160 2.5 20,640 22,210 AUXE 88-36-20□□-□□ 88 360 200 1.9 15,950 17,440 NEW AUXE177-36-20□□-□□ 177 360 200 2.8 21,510 23,100 AUXE 88-36-25□□-□□ 88 360 250 2.2 17,220 18,710 NEW AUXE177-36-25□□-□□ 177 360 250 3.1 23,160 24,760 AUXE 88-36-30□□-□□ 88 360 300 2.4 18,460 19,940 NEW AUXE177-36-30□□-□□ 177 360 300 3.5 24,800 26,400 AUXE 88-36-36□□-□□ 88 360 360 2.8 19,890 21,390 NEW AUXE177-36-36□□-□□ 177 360 360 3.9 26,730 28,320 NEW AUXE 88-43-16□□-□□ 88 430 160 1.9 16,410 17,810 NEW AUXE177-43-16□□-□□ 177 430 160 2.9 22,130 23,730 AUXE 88-43-20□□-□□ 88 430 200 2.2 17,560 19,060 NEW AUXE177-43-20□□-□□ 177 430 200 3.2 23,480 25,090 AUXE 88-43-25□□-□□ 88 430 250 2.5 18,540 20,020 NEW AUXE177-43-25□□-□□ 177 430 250 3.6 24,770 26,360 AUXE 88-43-30□□-□□ 88 430 300 2.8 19,450 20,930 NEW AUXE177-43-30□□-□□ 177 430 300 4.0 26,050 27,640 AUXE 88-43-36□□-□□ 88 430 360 3.2 20,990 22,480 NEW AUXE177-43-36□□-□□ 177 430 360 4.5 28,120 29,700 AUXE 88-43-43□□-□□ 88 430 430 3.6 23,000 24,500 NEW AUXE177-43-43□□-□□ 177 430 430 5.0 30,570 32,180 AUXE 88-50-30□□-□□ 88 500 300 3.2 21,660 23,210 NEW AUXE177-50-30□□-□□ 177 500 300 4.4 28,980 30,600 AUXE 88-50-36□□-□□ 88 500 360 3.6 23,120 24,660 NEW AUXE177-50-36□□-□□ 177 500 360 5.0 30,950 32,580 AUXE 88-50-43□□-□□ 88 500 430 4.1 24,990 26,540 NEW AUXE177-50-43□□-□□ 177 500 430 5.6 33,290 34,900 AUXE 88-50-50□□-□□ 88 500 500 4.6 27,510 29,040 NEW AUXE177-50-50□□-□□ 177 500 500 6.2 36,820 38,430 AUXE 88-60-36□□-□□ 88 600 360 4.1 25,180 26,730 NEW AUXE177-60-36□□-□□ 177 600 360 5.7 35,050 36,660 AUXE 88-60-43□□-□□ 88 600 430 4.7 27,470 29,030 NEW AUXE177-60-43□□-□□ 177 600 430 6.4 37,740 39,350 46

AUC SERIES AU□シリーズ専用シャーシ カスタム加工例 1 2 ■ カスタム製品（穴加工・金属スペーサー圧入）については ホームページをご覧下さい。 ▪ AUH・AUR・AUPR・AUPRE・AUXR・AUXRE・AUGH・AUG・AUGE・AU・AUP・AUPE・AUX・AUXEシリーズ用取付板です。 ▪ 基板・装置・部品等の取付にご利用下さい。 構成内容 No. 名　称 個　数 材　質 表面処理 1 シャーシ 1 A1050P t2.0 無処理 付属ビス：コーナーブロック取付ビス 皿M3×ニッケル ×4 2 L金具 　 2 A1050P t2.0 無処理 　　　　　シャーシ板取付ビス ナベM3×5 三価クロメート ×4 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 補強曲げ無しタイプ 補強曲げ有りタイプ D D W W 型番・寸法・標準価格 型　番 W D 対応ケース W×D 補強 自重 標準価格 型　番 W D 対応ケース W×D 補強 自重 標準価格 （g） （税別） （g） （税別） AUC16-16 108 108 160×160 無し 102 1,820 AUC30-43 248 378 300×430 無し 626 3,550 AUC16-20 108 148 160×200 無し 138 1,920 AUC30-50 248 448 300×500 無し 741 3,910 AUC16-25 108 198 160×250 無し 181 2,050 NEW AUC36-16 308 108 360ｘ160 無し 219 2,190 AUC16-30 108 248 160×300 無し 226 2,220 AUC36-20 308 148 360×200 無し 297 2,570 NEW AUC16-36 108 308 160ｘ360 無し 279 2,320 AUC36-25 308 198 360×250 無し 395 2,800 NEW AUC16-43 108 378 160×430 無し 340 2,620 AUC36-30 308 248 360×300 無し 494 3,160 AUC20-16 148 108 200×160 無し 126 1,900 AUC36-36 308 308 360×360 無し 581 3,210 AUC20-20 148 148 200×200 無し 170 2,070 AUC36-43 308 378 360×430 無し 749 3,600 AUC20-25 148 198 200×250 無し 224 2,270 AUC36-50 308 448 360×500 無し 886 3,960 AUC20-30 148 248 200×300 無し 279 2,470 NEW AUC43-16 378 108 430×160 有り 287 2,800 AUC20-36 148 308 200×360 無し 345 2,610 AUC43-20 378 148 430×200 有り 353 3,130 AUC20-43 148 378 200×430 無し 422 2,900 AUC43-25 378 198 430×250 有り 470 3,390 AUC25-16 198 108 250×160 無し 155 2,040 AUC43-30 378 248 430×300 有り 587 3,820 AUC25-20 198 148 250×200 無し 210 2,270 AUC43-36 378 308 430×360 有り 728 3,870 AUC25-25 198 198 250×250 無し 278 2,410 AUC43-43 378 378 430×430 有り 918 4,730 AUC25-30 198 248 250×300 無し 346 2,670 AUC43-50 378 448 430×500 有り 1,082 5,270 AUC25-36 198 308 250×360 無し 428 2,820 AUC50-30 448 248 500×300 有り 681 4,240 AUC25-43 198 378 250×430 無し 524 3,150 AUC50-36 448 308 500×360 有り 814 4,300 AUC30-16 248 108 300×160 無し 184 2,160 AUC50-43 448 378 500×430 有り 1,061 5,320 AUC30-20 248 148 300×200 無し 249 2,440 AUC50-50 448 448 500×500 有り 1,257 5,360 AUC30-25 248 198 300×250 無し 331 2,630 AUC60-36 548 308 600×360 有り 1,021 4,930 AUC30-30 248 248 300×300 無し 413 2,940 AUC60-43 548 378 600×430 有り 1,279 6,280 AUC30-36 248 308 300×360 無し 512 3,160 47

オプション部品 AUCシャーシ取付方法 1. ケースの外側から、コーナーブロックの皿穴にビスを入れ、 2.ケースの内側から、取付けたL金具にシャーシ板をビスで固定する。 L金具をビスで固定する。 AUCG SERIES コーナーガード 50 25 R24 19 3.5 キリ, 6.5 ざぐりの深さ 4.2 ■ AUGH・AUG・AUGEシリーズのコーナーガードが紛失・破損した場合のスペア用や、 AU・AUP・AUPE・AUX・AUXEシリーズに後からコーナーガードを付けたい場合にご利用下さい。 ■ ブラック・グレー・ネイビー・レッドの4色からご選択いただけます。 8個1組の販売になります。 型番・標準価格 付属ビスセット：六角穴付ボルト(M3×10) 8本、六角レンチ 型　番 自重（g） 入　数 標準価格（税別） ● ブラック ● グレー ● ネイビー ● レッド AUCG-1B AUCG-1G AUCG-1N AUCG-1R 9.5 8個 / 袋 1,380 AEG SERIES EMCシールドガスケット ■ AUPRE・AUXRE・AUGE・AUPE・AUXEシリーズのガスケットが紛失・破損し た場合のスペア用や、AUP・AUPRシリーズに後からガスケットを付けたい場合に ご利用下さい。 断面図 2 導電性繊維（Ni / cu） ポリウレタンフォーム PSA テープ 型番・標準価格 型　番 材　質 色 入　数 標準価格（税別） AEG-1000 導電性繊維（UL94V-0） メタリックグレー 1000mm × 1本 1,030 48 50 2 19

TLW SERIES EX□シリーズ専用チルトレッグ ア ル ミ フ レ ー ム ／ ヒ ー ト シ ン ク ケ ー ス 製品使用例 型番目次/ ■ 2色成型により作られたソフトなデザインのチルトレッグです。 テクニカルデータ Photo INDEX ■接地部が弾力のあるエラストマー（TPE）製で滑りにくくなっています。 耐荷重：7kg ■ 3タイプの色仕様からお選びいただけます。 プラスチック ケース 構成内容 No. 名　称 個 数 材　質 色 /表面処理 キャリング ケース 1 フロントフィート　　　　 2 PC+ABS樹脂（UL94V-0 主成分）、TPE ブラック，ブラック・ネイビー，グレー・ライトグレー，グレー /シボ 2 リアフィート　　　　　　 2 PC+ABS樹脂（UL94V-0 主成分）、TPE ブラック，ブラック・ネイビー，グレー・ライトグレー，グレー /シボ 防水・防塵 － 取付ビス（ナベM3×8）　 4 鉄 三価黒クロメート 樹脂ボックス － M3用ナット　　　　　　 4 鉄 三価黒クロメート 防水・防塵 アルミ/ ■下記図面は代表共通図です。 ステンレス ボックス 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータを ダウンロードしてご確認下さい。 端子ボックス/ 防水コネクタ/ ケーブル 取付穴（フロント） 取付穴（リア） ■ EX□シリーズの下カバーの幅が185mm以上にあります グランド ナットスライド用溝を利用して取り付けることが出来ます。 A H アルミサッシ 2-φ3.2 2-φ3.2 （TLW-70E□のみ） ケース ■ TLW-46□はナットスライド用溝に取付け出来ません。取 アルミ 付けには穴加工が必要です。 フレーム/ ヒートシンク ケース φ3.1 3 3 A H 3 φ メタル ケース Raspberry Piケース 1 2 フリーサイズ ケース/ D K ナットスライド用溝 フリーサイズ パネル ラックケース/ サブラック 棚板/ 110° ラックパネル 電池ホルダー/ 電池ボックス 型番・寸法・標準価格 アクセサリー 型　番 A B C D E F G H J K L M 樹脂色 TPE色 自重（g） 標準価格（税別）/袋 /機構部品 TLW-46BB 19 19 12 51.2 45.9 2 14 13 19 27 14 2 ブラック　　 ブラック 23 590 TLW-46NG 19 19 12 51.2 45.9 2 14 13 19 27 14 2 ネイビー　　 グレー　 23 590 カスタム製品 TLW-46LG 19 19 12 51.2 45.9 2 14 13 19 27 14 2 ライトグレー グレー　 23 590 TLW-70EBB ─ 25 16 75.4 69 3 21.5 ─ 25 39 21.5 3 ブラック　　 ブラック 59 990 TLW-70ENG ─ 25 16 75.4 69 3 21.5 ─ 25 39 21.5 3 ネイビー　　 グレー　 59 990 技術資料/ 各種ご案内 TLW-70ELG ─ 25 16 75.4 69 3 21.5 ─ 25 39 21.5 3 ライトグレー グレー　 59 990 7 -22 B E F C φ3.4 G L M J φ3. 5
