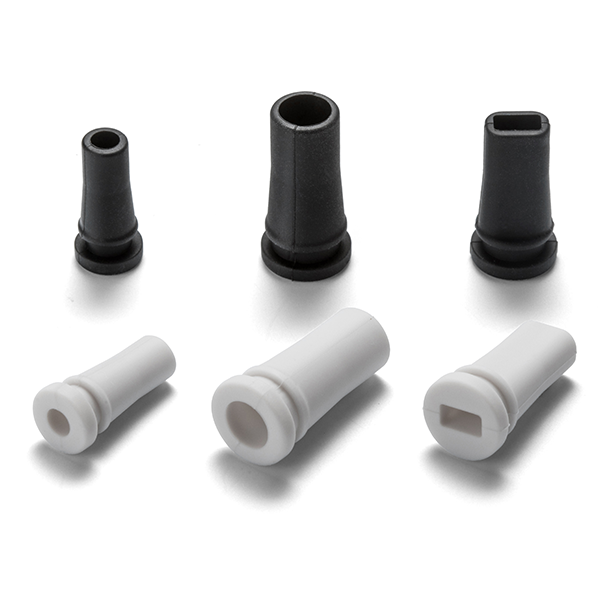

電線を曲げ等から保護するコードブッシュです。差込式で工具無しで取付簡単です！
電線を曲げ等から保護するコードブッシュです。
電線形状は平型と丸型の2種類ございます。
筐体・パネルの内部側よりコードブッシュを差込み取付けて下さい。
取付穴径φ7.6～φ8.3、対応板厚(mm)1.5～2.5まで全8サイズ
1袋=10個入り 標準価格 790円 (全型番)
型番 / 適合電線 / 取付穴径φ / 対応板厚(mm)
CBS3055-15 / VFF0.75×2 / 7.6～7.8 / 1.5～2.0
CBS3055-20 / VFF0.75×2 / 7.6～7.8 / 2.0～2.5
CBS35-15 / φ3.5 / 5.6～5.8 / 1.5～2.0
CBS35-20 / φ3.5 / 5.6～5.8 / 2.0～2.5
CBS45-15 / φ4.5 / 6.6～6.8 / 1.5～2.0
CBS45-20 / φ4.5 / 6.6～6.8 / 2.0～2.5
CBS60-15 / φ6.0 / 8.1～8.3 / 1.5～2.0
CBS60-20 / φ6.0 / 8.1～8.3 / 2.0～2.5
このカタログについて
| ドキュメント名 | 差込型コードブッシュ CBSシリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社タカチ電機工業 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
CBS SERIES 差込型コードブッシュ
使用例
SICシリーズに取付 EXシリーズに取付
■ 対応板厚1.5～2.0ｍｍを4サイズ追加し、全8サイズになりました。 テクニカルデータ
■ 電線を曲げ等から保護するコードブッシュです。（抜け防止構造ではありません） 使用温度範囲
■ 電線形状は平型用と丸型用の2種類をご用意しております。 −40℃～＋100℃
■ 筐体・パネルの内部側よりコードブッシュを差込み取付けて下さい。
■ シリコンゴム製なので高い耐熱温度の製品です。
外観寸法図 ■ 各型番の詳細はホームページよりCAD図・PDF図を
ダウンロードしてご確認下さい。 取付方法
A
丸型 平型 CBS3055
B
取付穴径φ
適合電線 VFF0.75ｘ2
対応板厚mm
①取付穴に筐体内部より外側方向に
コードブッシュを差込み取付けます。
②電線を最後に通して完了です。
（先に電線を通すと取付出来ません）
型番・寸法・標準価格
型 番
A B C 適合電線 取付穴径 対応板厚
（φ） (mm) 材質 入 数 標準価格（税別）/ 袋
● ブラック ● オフホワイト
NEW CBS3055-15B NEW CBS3055-15W 18.5 15 10 VFF0.75x2 7.6～7.8 1.5～2.0 シリコンゴム 10 / 袋 790
CBS3055-20B CBS3055-20W 19 15 10 VFF0.75x2 7.6～7.8 2.0～2.5 シリコンゴム 10 / 袋 790
NEW CBS35-15B NEW CBS35-15W 16.5 13 8 φ3.5 5.6～5.8 1.5～2.0 シリコンゴム 10 / 袋 790
CBS35-20B CBS35-20W 17 13 8 φ3.5 5.6～5.8 2.0～2.5 シリコンゴム 10 / 袋 790
NEW CBS45-15B NEW CBS45-15W 18.5 15 9 φ4.5 6.6～6.8 1.5～2.0 シリコンゴム 10 / 袋 790
CBS45-20B CBS45-20W 19 15 9 φ4.5 6.6～6.8 2.0～2.5 シリコンゴム 10 / 袋 790
NEW CBS60-15B NEW CBS60-15W 20.5 17 10.5 φ6.0 8.1～8.3 1.5～2.0 シリコンゴム 10 / 袋 790
CBS60-20B CBS60-20W 21 17 10.5 φ6.0 8.1～8.3 2.0～2.5 シリコンゴム 10 / 袋 790
※ 標準価格は目安の販売価格となります。
φC
