ヘッド交換型トルクレンチ TWHシリーズ - タカチ電機工業

ケーブルグランド ラインナップ拡大 & トルクレンチ発売 スパイラル型 新サイズ追加 低価格 多芯型シリーズ エルボ型シリーズ ケーブルグランド用トルクレンチ CASE BOX RACK & CUSTOM 株式会社タカチ電機工業

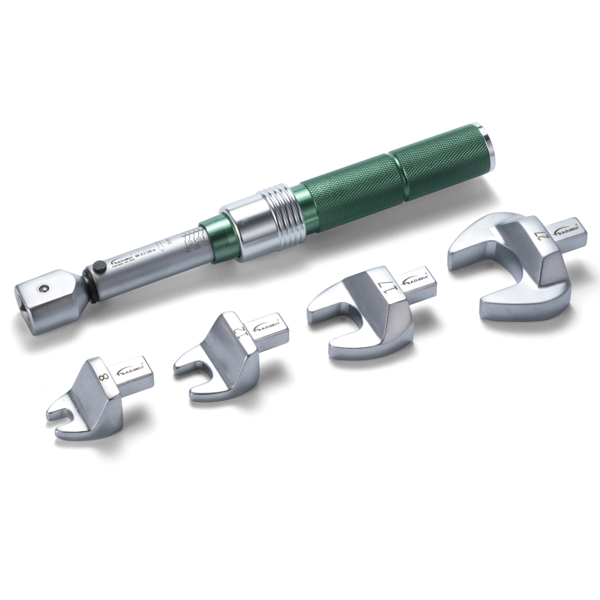

TWH SERIES ヘッド交換型トルクレンチ ■ヘッド交換型のトルクレンチです。 ■ケーブルグランドを一定のトルクで締め付ける際にご利用ください。 ■別売りのオープンヘッド（スパナヘッド）TWEシリーズと併せてご利用ください。 型番・寸法・標準価格 型　番 全　長 トルク調整範囲（N・ｍ） 最小目盛（N・m） 標準価格（税別） TWH0.5-5 215 0.5～5.0 0.05 8,240 ※ 標準価格は目安の販売価格となります。 注記事項 トルクレンチはRoHS規制対象外製品です。 海外メーカーのOEM品です。JIS規格の製品ではない為、校正や検査成績書等の対応は行っておりません。 締め付け確認は低い値（参考値1/2）から行い、実際に使用するケーブルおよび、取付部において適正な締付トルクを設定してください。 弊社ホームページ、もしくは製品に添付されている取扱説明書を、ご使用前に必ずお読みの上、正しく安全にご使用下さい。 TWE SERIES ヘッド交換型オープンヘッド ■ TWHシリーズ専用の交換型オープンヘッドです。 ■使用するケーブルグランドのサイズに合わせて選定してください。 型番・寸法・標準価格 型　番 二面幅 w t 標準価格（税別） 型　番 二面幅 w t 標準価格（税別） TWE- 8 8 27 6 1,890 TWE-22 22 52 10 2,940 TWE- 9 9 27 6 1,890 TWE-23 23 53 11 4,010 TWE-11 11 27 6 1,890 TWE-24 24 55 11 4,010 TWE-12 12 30 6 1,890 TWE-27 27 58 13 4,550 TWE-13 13 31 6 1,890 TWE-29 29 58 13 4,810 TWE-15 15 40 9 2,160 TWE-30 30 65 14 4,810 TWE-16 16 40 9 2,160 TWE-32 32 65 14 4,810 TWE-17 17 41 9 2,160 TWE-33 33 65 14 6,140 TWE-18 18 42 9 2,160 TWE-34 34 70 15 6,140 TWE-19 19 42 10 2,410 TWE-36 36 72 15 6,140 TWE-21 21 47 10 2,940 ※ 標準価格は目安の販売価格となります。 注記事項　オープンヘッドはRoHS規制対象外製品です。 5 t w

ケーブルグランド キャップ・ナット 二面幅 一覧表 RM・RMWシリーズ AGシリーズ 型　番 キャップ側 ナット側 型　番 キャップ側 ナット側 RM8S-2.5 11.8（12） － AG8-3.5 12 － RM・RMW8L-2.5 11.8（12） 12.6（13） AG8-5 12 － RM8S-4 11.8（12） － AG10-6 15 － RM・RMW8L-4 11.8（12） 12.6（13） AG12-5 17 17 RM・RMW10S-6 13 － AG12-6.5 17 17 RM・RMW10L-6 13 14.8（15） AG12-8 17 17 RM・RMW12S-7 16 17 AG16-10 21 22 RM・RMW12L-7 16 17 AG20-15 27 27 RM・RMW16S-8 19 22 AG25-16 34 33 RM・RMW16L-8 19 22 AG25-20 34 33 RM・RMW20S-12 24 × AG32-25.5 × × RM・RMW20L-12 24 × AG40-28.5 × × RM・RMW25L-17 33 × AG40-33 × × RM・RMW32L-21 36 × AG50-37 × × RM・RMW40L-27 × × AG50-42 × × RM・RMW50L-38 × × RM63L-44 × × AGMシリーズ 型　番 キャップ側 ナット側 RPGシリーズ AGM6-2.5 8 9 型　番 キャップ側 ナット側 AGM6-3 8 9 RPG7-7 16 18.7(19) AGM6-3.5 8 9 RPG9-8 19 21.8(22) AGM8-5 11 11 RPG11-10 22 23.7(24) AGM10-6 13 13 RPG13.5-11 24 27 AGM12-8 15 15 RPG16-14 26.7(27) 29.8(30) AGM16-10.5 18 19 RPG21-18 × 35.8(36) AGM20-15 24 24 RPG29-25 × × AGM25-20 30 30 AGM32-25.5 36 36 AGM40-28.5 × × AGM40-33 × × RSPシリーズ AGM50-37 × × 型　番 キャップ側 ナット側 AGM50-42 × × RSP12-6 16 17 RSP16-8 × 22 RSP20-11 24 × RSP25-16 33 × AGEシリーズ 型　番 キャップ側 ナット側 AGE12-5 15 15 AGE12-6.5 15 15 THA45シリーズ AGE16-10.5 18 19 型　番 キャップ側 ナット側 AGE20-15 24 24 THA450-16S 19 22 AGE25-20 30 30 THA450-16L 19 22 AGE32-25 × × THA451-20 24 23 THA451-20-2 24 23 THA452-25 29 32 AGHシリーズ 型　番 キャップ側 ナット側 AGH10-6 13 13 AGH12-8 15 15 AGH16-10.5 18 19 AGH20-15 24 24 注意1）×印は計測範囲外またはスパナサイズ無し AGH25-20 30 30 注意2）括弧内の数字は近似サイズを表示 AGH32-25.5 36 36 6

TWH0.5-5 トルクレンチ 取扱説明書 1⃣ 安全にお使いいただくために 安全上の注意 ご使用の前に取扱説明書をよくお読みいただき、正しく安全にご使用ください。 誤った使い方により人的傷害や製品の破損、その他の物的損害が生じた場合、 一切の保証、責任を負いません。 　警告 ・最大トルク値を超えるような使用はしないでください。破損による事故やけがの原因に 　なります。 ・トルクレンチをハンマーや、てこの代わりにする等、強い衝撃を与えるような使い方は 　しないでください。 ・トルクレンチは改造や分解をしないでください。強度不足や精度異常が生じ事故やけが 　の原因になります。 ・使用前に、傷・亀裂・錆・変形の発生がないか確認をしてください。破損が生じ事故や 　けがの原因になります。 ・トルクレンチは精密機器につき、ナットやキャップ等を緩める用途に使用はしないでく 　ださい。 ・トルクレンチおよび手に油やグリスなどが付いたまま作業をしないでください。 　締め付け中に手が滑り事故や怪我の原因になります。 ・使用中は常に保護メガネなどで目を保護してください。 ・トルクレンチで作業時は、周りのものに手や肘などをぶつけないようにしてください。 ・トルクレンチは水中や海中で使用しないでください。 ・高所作業では必ず落下防止の対策をしてください。 　注意 ・使用前に必ずトルクセットをしてください。 　 ・目盛は最小目盛より下げないでください。 ・トルク目盛範囲外で使用しないでください。 ・トルク値を設定する前に、ハンドル部のロックが解除状態になっているか必ず確認し 　てからハンドル部を回転させてください。 ・ハンドル中心部を握って締め付けてください。中心部を握らないと正しいトルク値が 　得られません。 ・締め付ける時は、弾みを付けずにゆっくりと操作してください。正しいトルク値で締 　め付けることができません。 ・”カチン”と音や感触がしたら締め付けをやめてください。更に加えるとオーバートルク 　となります。 ・パイプなどを用いてハンドル部を延長して使用しないでください。 ・トルクレンチを落下させてり、強い衝撃を与えないでください。 ・高温・多湿の環境で使用しないでください。 ・使用後は、トルクレンチの値は最小値に設定してください。 ・使用後は、ごみ・ほこり・ドロ・油・水分等の汚れを取り除いて保管してください。 ・長期間使用しないときは、乾燥した場所で保管してください。

2⃣ 各部の名称 トルク目盛 ハンドル中心部 ヘッド部 リング部 ハンドル部 3⃣ 使い方 　①リング部を押し下げロックを解除 　②ハンドル部を回転させてトルクを調整 ・ロックを解除した状態で 　ハンドル部を回す 　③目盛を合わせる 　④リング部をロックする 　・リング部が上へ移動 　　(戻る)しロックされる ㈱タカチ電機工業 TEL 048-222-5430 www.takachi-el.co.jp 2023.10
