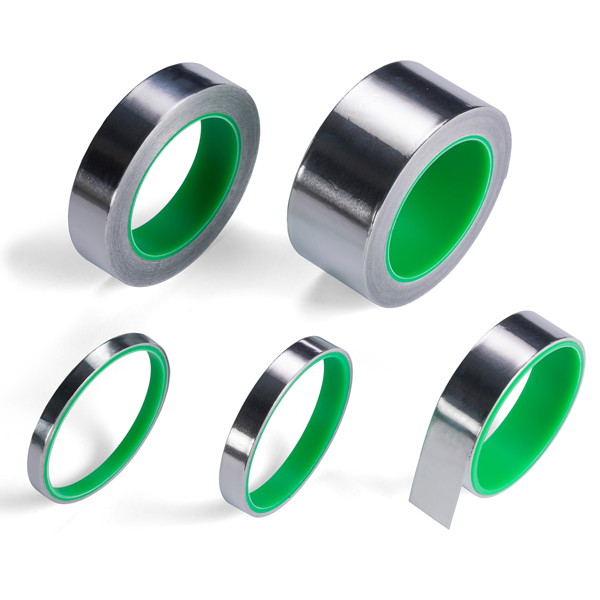

従来品と比べ大幅な低価格！ 導電性アルミ箔テープ！
フレキシブルな導電性アルミ箔テープです。
従来品より大幅に低価格な導電性テープとなっています。
巻き付け、貼り付け作業が容易なテープです。
導電性の粘着剤を使用しているため、シールド効果を低下させず確実な導通をとる事ができます。
【用途】
・筺体のグラウンティング、シールディング。
・ケーブルハーネスおよびコネクタ端末のグラウンディング、シールディング。
・EMIシールドルーム(シールド特性測定時の対策）
テープ幅：8mm、13mm、25mm、50mm の4種類
1巻長さ：2メートル、20メートルが選択可能
【品番・サイズ・標準価格】
ALT8-2S：8mm巾×2M 標準価格￥220 (1巻)
ALT13-2S：13mm巾×2M 標準価格￥280 (1巻)
ALT25-2S：25mm巾×2M 標準価格￥470 (1巻)
ALT50-2S：50mm巾×2M 標準価格￥810 (1巻)
ALT8-20L：8mm巾×20M 標準価格￥580 (1巻)
ALT13-20L：13mm巾×20M 標準価格￥850 (1巻)
ALT25-20L：25mm巾×2M 標準価格￥1650 (1巻)
ALT50-20L：50mm巾×20M 標準価格￥3320 (1巻)
関連メディア
このカタログについて
| ドキュメント名 | 導電性アルミ箔テープ 低価格型 - タカチ電機工業 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 6Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社タカチ電機工業 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
時代に逆行した
低価格で登場！
CUT, ALTSERIES 導電性銅箔 /アルミ箔テープ 低価格タイプ
CUT ALT
■構造
■フレキシブルですので巻き付け、貼り付け作業が容易です。 ■構造
銅箔・アルミ箔
■ 導電性の粘着剤を使用しているため、シールド効果を低下さ アクリル系粘着剤
せず確実な導通をとることが出来ます。 金属粉
■銅箔テープCUTは、金属箔面にハンダ付けが出来ます。 剥離紙
用途
■従来品より大幅に低価格な導電性テープです。 タイプ 銅箔（圧延） アルミ箔
■筺体のグラウンティング、シールディング。 金属箔厚さ(μm) 36 50
■ケ ーブルハーネスおよびコネクタ端末のグラウンディング、 粘着層厚さ(μm) 24 50
シールディング。 製品厚さ(μm) 60 100
■自動車に貼る事で、静電気を除去し、走行性を向上させるた 接着力(gf/25mm)180°ピール対SUS 1100 1100
めのテープとしてもご利用いただけます。 接触抵抗値(Ω/25mm/2kgf) 0.05 0.05
銅箔テープ アルミ箔テープ
型番・寸法・標準価格 型番・寸法・標準価格
型 番 巾 長さ（巻） 自重（g） 標準価格（税別） 型 番 巾 長さ（巻） 自重（g） 標準価格（税別）
CUT 8- 2S 8.0 2m 12.8 340 ALT 8- 2S 8.0 2m 10.8 220
CUT13- 2S 13.0 2m 20.4 520 ALT13- 2S 13.0 2m 16.4 280
CUT25- 2S 25.0 2m 41.0 910 ALT25- 2S 25.0 2m 31.2 470
CUT50- 2S 50.0 2m 82.0 1,640 ALT50- 2S 50.0 2m 62.4 810
CUT 8-20L 8.0 20m 80.5 1,360 ALT 8-20L 8.0 20m 52.9 580
CUT13-20L 13.0 20m 123.7 2,160 ALT13-20L 13.0 20m 85.3 850
CUT25-20L 25.0 20m 236.7 3,410 ALT25-20L 25.0 20m 164.5 1,650
CUT50-20L 50.0 20m 481.9 7,260 ALT50-20L 50.0 20m 328.5 3,320
001765_タカチ2022VOL4導電性テープ.indd 1 2022/11/10 0:07
Page2
CUTS, ALTSSERIES 導電性銅 / アルミシート
CUTS ALTS
■構造
■低価格な導電性シートです。 ■構造
銅箔・アルミ箔
■ B5、A4で使いやすいサイズなので作業が容易です。 アクリル系粘着剤
■ 導電性の粘着剤を使用しているため、シールド効果を低下さ 金属粉
せず確実な導通をとることが出来ます。 剥離紙
■銅箔シートは、金属箔面にハンダ付けが出来ます。
タイプ 銅箔（圧延） アルミ箔
用途 金属箔厚さ(μm) 36 50
■筺体のグラウンティング、シールディング。 粘着層厚さ(μm) 24 50
製品厚さ(μm) 60 100
■コ ネクタ端末のグラウンディング、シールディング。 接着力(gf/25mm)180°ピール対SUS 1100 1100
■自動車に貼る事で、静電気を除去し、走行性を向上させるた 接触抵抗値(Ω/25mm/2kgf) 0.05 0.05
めのテープとしてもご利用いただけます。
銅箔シート アルミ箔シート
型番・寸法・標準価格 型番・寸法・標準価格
型 番 巾 長さ 自重（g） 標準価格（税別） 型 番 巾 長さ 自重（g） 標準価格（税別）
CUTS1825 182 257 21.5 630 ALTS1825 182 257 15.0 400
CUTS2129 210 297 29.0 760 ALTS2129 210 297 20.0 470
タカチではNCカッティングマシンにて、カスタム形状シートを1枚から製作可能です。(A4サイズの範囲内)
ロットが多い場合は、抜型を製作して、カスタム形状シートを生産します。ご希望の方は、ご希望形状の図面を添付の上、お問い合わせください。
www.takachi-el.co.jp 営 業 部 TEL. 048－222－5430 FAX. 048－222－5502
Email： info@takachi-el.co.jp
株式会社タカチ電機工業 カスタム品 TEL. 048－222－7640 FAX. 048－222－7652
お問い合わせ Email： custom@takachi-el.co.jp
〒332-0003 埼玉県川口市東領家3丁目21番16号 ●表示している標準価格には消費税は含まれておりません。
●本カタログからの無断転用を固く禁じます。
NEW PRODUCT Vol.4 2022.11
001765_タカチ2022VOL4導電性テープ.indd 2 2022/11/10 0:07
