垂直基板取付用 キューブスペーサー CUBEシリーズ - タカチ電機工業

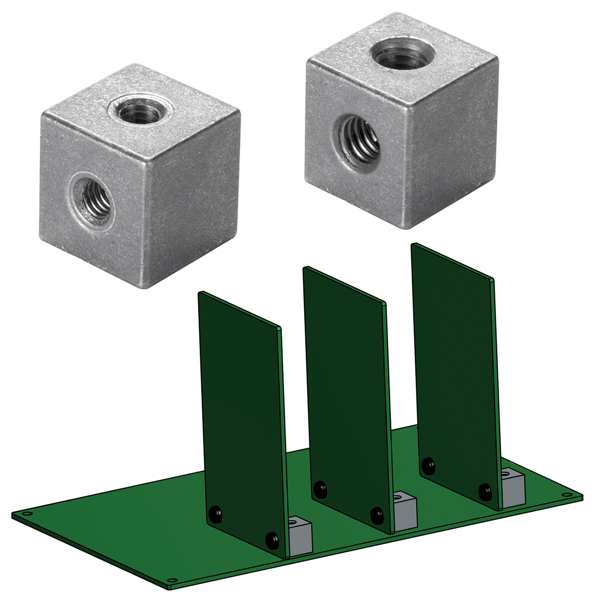

タカチ総合カタログ２０２２ー２３年度版　503　表　2022年 4月 5日 火曜日　7:35:31 PM　BMCYelyaalgclonkewnta CUBE SERIES キューブスペーサー ア ク セ CUBE10-M3 CUBE10-M4 サ リ 4面 M3 4面 M4 ー 10 10 ／ 機 構 部 品 10 A-A A-A 10 A-A A-A 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ■ 4面にネジ穴がある10mm角のキューブスペーサーです。 ■ ネジサイズはM3、M4の2種類からお選びいただけます。 防水・防塵 ■ 基板を垂直に立てて使用したり、金属板を垂直に立てる際にご利用下さい。 樹脂ボックス 防水・防塵 アルミ/ 型番・標準価格 ■ 亜鉛ダイキャスト / 光沢バレル ステンレス ボックス 型　番 入　数 標準価格（税別）/袋 端子ボックス/ CUBE10-M3 2 / 袋 210 防水コネクタ/ ケーブル CUBE10-M4 2 / 袋 220 グランド CUBE10-M3-P 20 / 袋 1,970 アルミサッシ CUBE10-M4-P 20 / 袋 2,060 ケース アルミ フレーム/ ヒートシンク ケース ■ キューブスペーサーに板材を垂直に合わせて簡易的な筐体を作る場合にもご利用いただけます。 メタル ケース 製作例 アルミケース 製作例 アクリルケース Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル ラックケース/ サブラック 棚板/ ラックパネル 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 14 -4 14 アクセサリ_機構部品.indd 4 22/04/01 16:56 10 10

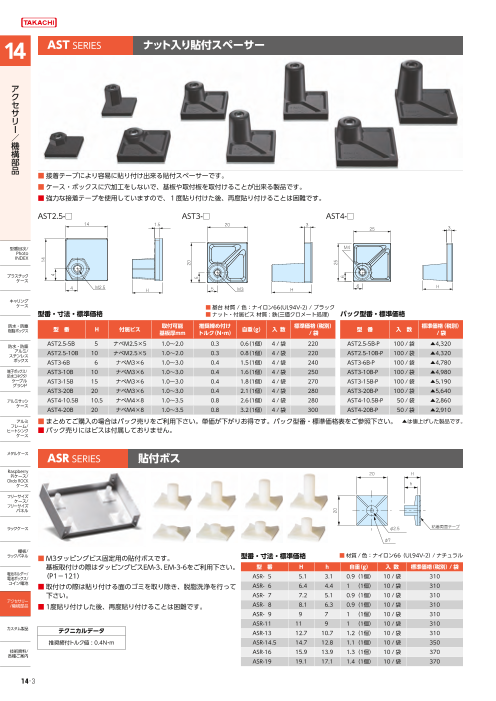

タカチ総合カタログ２０２２ー２３年度版　502　裏　2022年 4月 5日 火曜日　7:35:31 PM　CMYBleyaalgclonkewnta AST SERIES ナット入り貼付スペーサー ア ク セ サ リ ー ／ 機 構 部 品 ■ 接着テープにより容易に貼り付けできる貼付スペーサーです。 ■ ケース・ボックスに穴加工をしないで、基板や取付板を取付けることが出来る便利な部品です。 ■ 強力な接着テープを使用していますので、１度貼り付けた後、再度貼り付けることは困難です。 AST2.5-□ AST3-□ AST4-□ 14 1.5 20 3 25 3 型番目次/ Photo INDEX M 4 プラスチック ケース キャリング 4 M2.5 5 6 M3 H H H ケース ■ 基台材質 / 色：ナイロン66(UL94V-2) / ブラック 防水・防塵 型番・寸法・標準価格 ■ ナット・付属ビス 材質 : 鉄(三価クロメート処理) パック型番・標準価格 樹脂ボックス 型　番 H寸法 付属ビス 取付可能 推奨締め付け 基板厚mm トルク（N・m） 自重（g） 入　数 標準価格（税別） 型　番 入　数 標準価格（税別） 防水・防塵 アルミ/ ステンレス AST2.5-5B 5 ナベM2.5×5 1.0〜2.0 0.3 0.6（1個） 4 / 袋 220 AST2.5-5B-P 100 3,830 ボックス AST2.5-10B 10 ナベM2.5×5 1.0〜2.0 0.3 0.8（1個） 4 / 袋 220 AST2.5-10B-P 100 3,830 端子ボックス/ 防水コネクタ/ AST3-6B 6 ナベM3×6 1.0〜3.0 0.4 1.5（1個） 4 / 袋 240 AST3-6B-P 100 4,210 ケーブル グランド AST3-10B 10 ナベM3×6 1.0〜3.0 0.4 1.6（1個） 4 / 袋 250 AST3-10B-P 100 4,380 AST3-15B 15 ナベM3×6 1.0〜3.0 0.4 1.8（1個） 4 / 袋 270 AST3-15B-P 100 4,590 アルミサッシ ケース AST3-20B 20 ナベM3×6 1.0〜3.0 0.4 2.1（1個） 4 / 袋 280 AST3-20B-P 100 4,980 AST4-10.5B 10.5 ナベM4×8 1.0〜3.5 0.8 2.6（1個） 4 / 袋 280 AST4-10.5B-P 50 2,540 アルミ AST4-20B 20 ナベM4×8 1.0〜3.5 0.8 3.2（1個） 4 / 袋 300 AST4-20B-P 50 2,560 フレーム/ ヒートシンク ケース ■ まとめてご購入の場合はパック売りをご利用下さい。単価が下がりお得です。パック型番・標準価格表をご参照下さい。 ■ パック売りにはビスは付属しておりません。 メタル ケース ASR SERIES 貼付ボス Raspberry Piケース 20 H h フリーサイズ ケース/ フリーサイズ パネル ラックケース/ サブラック φ2.5 粘着両面テープ φ7 棚板/ ラックパネル ■ M3タッピングビス固定用の貼付ボスです。 型番・寸法・標準価格 ■ 材質 / 色：ナイロン66（ UL94V-2）/ ナチュラル 　 基板取付けの際はタッピングビスEM-3、EM-3-6をご利用下さい。 型　番 H h 自重（g） 入　数 標準価格（税別）/袋 電池ホルダー/ （P1−117） ASR- 5 5.1 3.1 0.9（1個） 10 / 袋 310 電池ボックス ■ 取付けの際は貼り付ける面のゴミを取り除き、脱脂洗浄を行って ASR- 6 6.4 4.4 1.0（1個） 10 / 袋 310 下さい。 ASR- 7 7.2 5.1 0.9（1個） 10 / 袋 310 アクセサリー /機構部品 ■ 1度貼り付けた両面テープは再度貼り付けることは出来ません。 ASR- 8 8.1 6.3 0.9（1個） 10 / 袋 310 ASR- 9 9 7 1.0（1個） 10 / 袋 310 ASR-11 11 9 1.0（1個） 10 / 袋 310 カスタム製品 テクニカルデータ ASR-13 12.7 10.7 1.2（1個） 10 / 袋 310 締付トルク : 0.4N・m（推奨） ASR-14.5 14.7 12.8 1.1（1個） 10 / 袋 350 技術資料/ ASR-16 15.9 13.9 1.3（1個） 10 / 袋 370 各種ご案内 ASR-19 19.1 17.1 1.4（1個） 10 / 袋 370 14 -3 14 アクセサリ_機構部品.indd 3 22/04/01 16:56 14 4 20 5 20 25 6

タカチ総合カタログ２０２２ー２３年度版　503　裏　2022年 4月 5日 火曜日　7:35:31 PM　BCYMleyaalgclonekwnta TPS SERIES タッピングスペーサー ア ク セ サ リ ー ／ ■ ネジ部がタッピング形状で、プラスチックケースのボスにそのまま 機 取付け可能なスペーサーです。 構 ■ M2.3、M2.6、M3、M4用を揃えています。 部 4 L 品 タッピング 2種ミゾなし ℓ 型番・寸法・標準価格 ■ 材質 / 表面処理：真ちゅう / 無処理 型 番 タッピングa ネジb c L ℓ 入数 標準価格（税別）/ 袋 対応ケース TPS-M2.3-4 2.3 M2.3 5 4 3 4本 / 袋 150 型番目次/ Photo TPS-M2.3-5 2.3 M2.3 5 5 3 4本 / 袋 150 WH・PFE INDEX TPS-M2.3-6 2.3 M2.3 5 6 4 4本 / 袋 150 LC・LCE・LCS・LCT TPS-M2.3-7 2.3 M2.3 5 7 5 4本 / 袋 170 PF・PFF（M2.3ボスサイズのみ） プラスチック TPS-M2.3-8 2.3 M2.3 5 8 6 4本 / 袋 170 ケース TW・TWN・TWF（M2.3ボスサイズのみ） TPS-M2.3-10 2.3 M2.3 5 10 6 4本 / 袋 220 WP（M2.3ボスサイズのみ） TPS-M2.3-12 2.3 M2.3 5 12 6 4本 / 袋 260 キャリング TPS-M2.6-4 2.6 M2.6 5 4 3 4本 / 袋 220 ケース TPS-M2.6-5 2.6 M2.6 5 5 3 4本 / 袋 220 PF・PFF（M2.6ボスサイズのみ） TPS-M2.6-7 2.6 M2.6 5 7 5 4本 / 袋 240 防水・防塵 TPS-M2.6-10 2.6 M2.6 5 10 6 4本 / 袋 260 WP（M2.6ボスサイズのみ） 樹脂ボックス TPS-M2.6-12 2.6 M2.6 5 12 6 4本 / 袋 260 防水・防塵 TPS-M3-4 3 M3 5.5 4 3 4本 / 袋 150 アルミ/ TPS-M3-5 3 M3 5.5 5 3 4本 / 袋 150 SU・SS・SS-N・PR・OP ステンレス ボックス TPS-M3-6 3 M3 5.5 6 4 4本 / 袋 150 SY・GHA・LM 端子ボックス/ TPS-M3-7 3 M3 5.5 7 5 4本 / 袋 170 TWS・TW・TWN・TWF（M3ボスサイズのみ） 防水コネクタ/ TPS-M3-8 3 M3 5.5 8 5 4本 / 袋 170 ケーブル GA（M3ボスサイズのみ）・WR グランド TPS-M3-10 3 M3 5.5 10 6 4本 / 袋 240 DPCP TPS-M3-12 3 M3 5.5 12 6 4本 / 袋 260 アルミサッシ NEW TPS-M4-6 4 M4 5.5 6 4 4本 / 袋 210 ケース BCAS・BCAP・BCPC・BCPK（M4ボスサイズのみ） NEW TPS-M4-10 4 M4 5.5 10 6 4本 / 袋 260 TPS-M4-15 4 M4 5.5 15 8 4本 / 袋 300 BCAR・BCPR（M4ボスサイズのみ） NEW アルミ フレーム/ NEW TPS-M4-20 4 M4 5.5 20 10 4本 / 袋 320 SPCP・SPCM ヒートシンク ケース 取付例 メタル ケース Raspberry Piケース フリーサイズ ケース/ ■ 奨励ドライバー フリーサイズ パネル c寸法 5mm用：VESSEL 4100 5-115 パワーソケットドライバー c寸法5.5mm用：VESSEL 4100 5.5-115 パワーソケットドライバー ラックケース/ その他、ENGINEERナットドライバー（DN-04・DN-05）もご使用いただけます。 サブラック 棚板/ ラックパネル TPSシリーズは小型プラスチックケースだけでなく、 防水樹脂ボックスにも使用可能です。 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 14 -5 14 アクセサリ_機構部品.indd 5 22/04/01 16:56 c a b

タカチ総合カタログ２０２２ー２３年度版　504　表　2022年 4月 5日 火曜日　7:35:31 PM　CBYMleyaalglconkewnta DS SERIES 六角ジュラコンスペーサー　※ 5.5 L ア ク セ サ リ ー 型番・寸法・標準価格 ■ 材質 / 色：POM（UL94HB）/ 乳白 ／ 型　番 L 入 数 標準価格（税別）/ 袋 機 DS3- 5 5 20 / 袋 ▲450 構 DS3- 8 8 20 / 袋 ▲370 部 品 DS3-10 10 20 / 袋 ▲450 DS3-12 12 20 / 袋 ▲410 ※ジュラコン®はポリプラスチックス㈱の登録商標です。 DS3-15 15 20 / 袋 ▲410 ▲は値上げした製品です。 DC SERIES 中空ジュラコンスペーサー　※ 型番目次/ Photo INDEX L プラスチック φ3.2 ケース キャリング ケース φ6 防水・防塵 樹脂ボックス 型番・寸法・標準価格 ■ 材質 / 色：POM（UL94HB）/ 乳白 防水・防塵 型　番 L 入 数 標準価格（税別）/ 袋 アルミ/ ステンレス DC3- 3 3 20 / 袋 270 ボックス DC3- 5 5 20 / 袋 250 端子ボックス/ 防水コネクタ/ DC3- 8 8 20 / 袋 250 ケーブル グランド DC3-10 10 20 / 袋 270 ※ジュラコン®はポリプラスチックス㈱の登録商標です。 DC3-12 12 20 / 袋 270 アルミサッシ ケース DC3-15 15 20 / 袋 320 アルミ フレーム/ ヒートシンク ケース メタル ケース MT SERIES ビスセット Raspberry Piケース ナベビス トラスビス 皿ビス ■ スペーサーに基板を取付ける際にご利用下さい。 フリーサイズ ケース/ フリーサイズ パネル M ラックケース/ サブラック M M 棚板/ ラックパネル 型番・寸法・標準価格 型　番 M L 形　状 材　質 表面処理 入　数 標準価格（税別）/ 袋 電池ホルダー/ 電池ボックス MT2.3-4 2.3 4 鉄 三価クロメート　 20 / 袋 110 MT2.3-6 2.3 6 鉄 三価クロメート　 20 / 袋 110 MT2.6-4 2.6 4 ナベビス 鉄 三価クロメート　 20 / 袋 100 アクセサリー /機構部品 MT3-4 3 4 鉄 三価クロメート　 20 / 袋 80 MT3-8 3 8 鉄 三価クロメート　 20 / 袋 80 カスタム製品 MT-10S 2.6 5 真ちゅう ニッケルメッキ　 50 / 袋 250 MT-11S 3 5 トラスビス 真ちゅう ニッケルメッキ　 50 / 袋 300 MT-11B 3 5 真ちゅう 三価黒クロメート 50 / 袋 340 技術資料/ 各種ご案内 MT3-4B 3 4 皿ビス 鉄 三価クロメート　 20 / 袋 130 14 -6 14 アクセサリ_機構部品.indd 6 22/04/01 16:56 L L L M3 全ネジ
