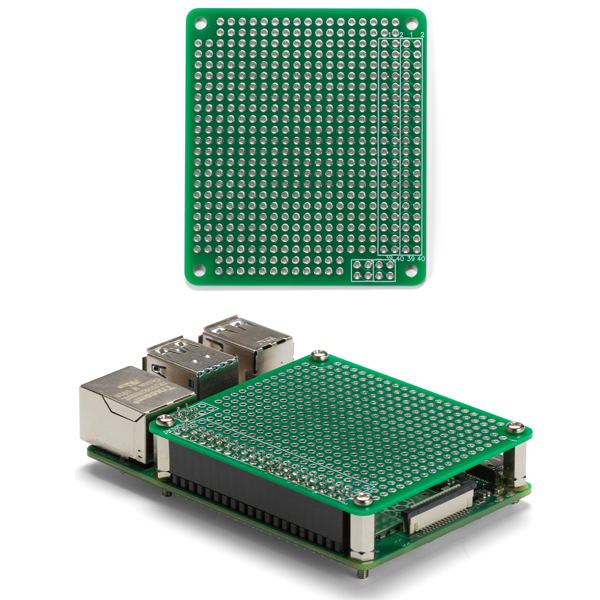

タカチ総合カタログ２０２２ー２３年度版　359　裏　2022年 4月 5日 火曜日　7:35:31 PM　MCYBelyaalgclonkewnta RPCB-4B Raspberry Pi 4B用 拡張ユニバーサル基板 実装例 　 ケ ー ス ■ Raspberry Pi 基板は付属しておりません。 ■ コネクタ、スペーサー、取付ビスはオプションです。 ■ 材質 / 表面処理：ガラスエポキシ（FR-4）/スルーホール鉛フリーはんだレジスト ■ Raspberry Pi 4B用の拡張用ユニバーサル基板です。 Raspberry Pi基板に乗せ、拡張部品を自由に取付けてご利用下さい。 型番目次/ ■ 鉛フリーはんだを使用したRoHS対応品です。 Photo INDEX 外観寸法図 ■ 詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 プラスチック ケース 56 キャリング ケース 4-φ2.8 2.54 1.2 4-R3 防水・防塵 樹脂ボックス 1 2 1 2 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース 39 40 39 40 アルミ フレーム/ ヒートシンク φ1 ケース 49 ※赤色部はパターンです。 メタル ケース 型番・標準価格 Raspberry 型　番 入　数 標準価格（税別） Piケース RPCB-4B 1 / 袋 300 フリーサイズ ケース/ フリーサイズ ■ 拡張ユニバーサル基板は当社ケースのRPI-4Bシリーズ、RPAシリーズにご使用可能です。 パネル ラックケース/ サブラック 棚板/ ラックパネル 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 9 -11 09 Raspberry Pi.indd 11 22/04/04 9:23 65 2.54 58 Raspberry Pi

タカチ総合カタログ２０２２ー２３年度版　360　表　2022年 4月 5日 火曜日　7:35:31 PM　CYMBelyaalgclonekwnta オプション部品 RPS SERIES RPCB-4B用ピンソケット RPS2-2 RPS2-20 5.5 3.15 51.22 3.15 0.6 0.6 　 2.54 2.54 ケ ー ス ■ 材質 / 色 :（ソケット ）ガラス入PBT（UL94V-0）/ ブラック・（ピン）りん青銅 ■ 2.54mmピッチのピンソケットです。 Raspberry Pi 4B用拡張基板『 RPCB-4B』とセットでご利用下さい。 テクニカルデータ 型番・標準価格 使用温度範囲 : -55℃～+105℃ 型　番 ピン数 入　数 標準価格（税別） 型番目次/ 定格電圧 : DC500V RPS2-2 4（ 2ピン×2列） 1 110 Photo 定格電流 : 1.0A INDEX RPS2-20 40（ 20ピン×2列） 1 220 プラスチック ケース キャリング RPSP2.5-11 六角スペーサー ケース 防水・防塵 樹脂ボックス 5 5 11 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド Vミゾ 5 アルミサッシ ケース アルミ フレーム/ ヒートシンク ■ 材質 / 表面処理 : 真ちゅう / ニッケルメッキ ケース 型番・標準価格 メタル ■ おねじ側、めねじ側ともM2.5のスペーサーです。 型　番 入　数 標準価格（税別） ケース Raspberry Pi 4B用拡張基板『RPCB-4B』 取付け用にご利用下さい。 RPSP2.5-11 4本 / 袋 250 Raspberry Piケース フリーサイズ MT2.5-4 スペーサー取付ビスセット ケース/ フリーサイズ パネル ラックケース/ サブラック 棚板/ ラックパネル M2.5 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 ■ 材質 / 表面処理 : 鉄 / 三価クロメート 型番・標準価格 型　番 入　数 標準価格（税別） 技術資料/ 各種ご案内 ■ Raspberry Pi 4B用拡張基板『 RPCB-4B』 を固定する際にご利用下さい。 MT2.5-4 4本 / 袋 80 9 -12 09 Raspberry Pi.indd 12 22/04/04 9:23 8.42 5 4 0.4 2.54 8.42 5 M2.5 M2.5 0.4 2.54 Raspberry Pi
