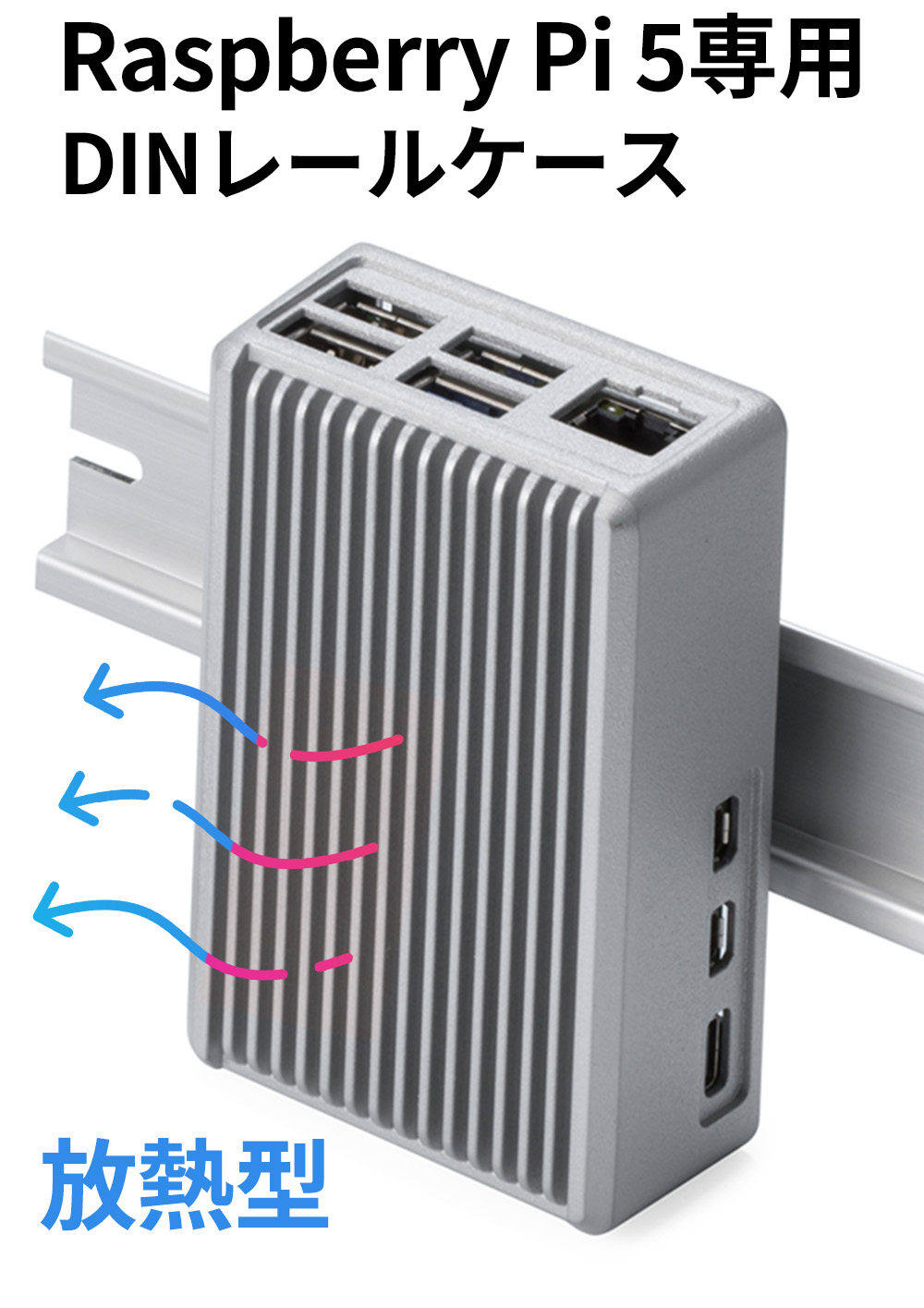

ラズベリーパイ 放熱型DINレールケース RPHDシリーズ

Raspberry Pi ヒートシンクアルミケース 放熱性・強度に優れたアルミダイキャスト製 放熱効率の良い高機能ケースでありながら￥1,780～のハイコストパフォーマンス！ ケ ー RPH SERIES ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド デスクトップタイプ・壁付フランジ付タイプ・DINレールマウントタイプが選択可能 アルミサッシ ケース アルミ デスクトップタイプ 壁取付フランジタイプ DINレール取付タイプ フレーム/ ヒートシンク ケース RPH-4B RPH-4B-F RPHD-4B メタル ケース Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル ラックケース/ サブラック 棚板/ ラックパネル 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 Raspberry Pi 4B用のヒートシンクケースです。 壁面取付足付のヒートシンクケースです。 DINレール取付ブラケットが付属したタイプ。 メタリックシルバーとブラック色が選択可能。 VESA 規格の (75x75/100x100mm)の取付 制御盤内で使用する際などにご利用下さい。 技術資料/ 各種ご案内 ピッチですので PCディスプレイの裏側に取付 け可能です。 9 -1 Raspberry Pi

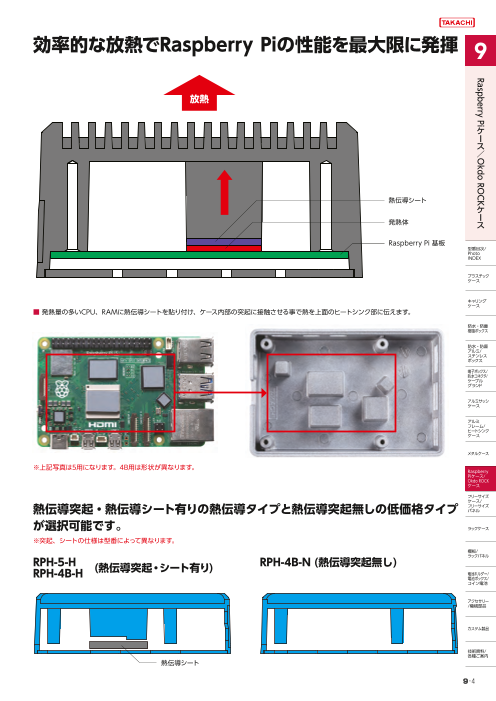

効率的な放熱でRaspberry Piの性能を最大限に発揮 放熱 　 ケ ー ス 熱伝導シート 発熱体 Raspberry Pi 基板 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 ■ 発熱量の多いCPU、RAMに熱伝導シートを貼り付け、ケース内部の突起部に接触させる事で熱を上面ヒートシンク部に伝えます。 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタル ケース Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル ラックケース/ サブラック 接触突起・熱伝導シート有りの熱伝導タイプと、接触突起無しの低価格タイプが選択可能です。 棚板/ ラックパネル RPH-4B-H (熱伝導突起・シート有り) RPH-4B-N (熱伝導突起無し) 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 熱伝導シート 9 -2 Raspberry Pi

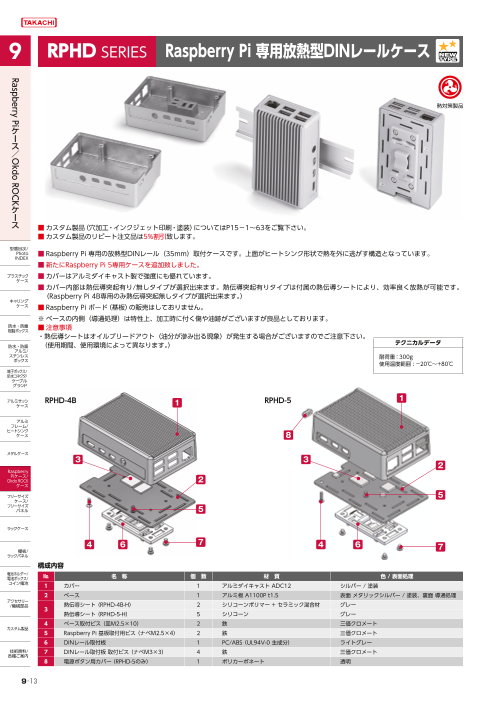

RPHD SERIES Raspberry Pi 4B 放熱型DINレールケース ケ ー ス ■カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15－1～61をご覧下さい。 1 ■カスタム製品のリピート注文品は5%割引致します。 型番目次/ ■ Raspberry Pi 4B専用のDINレール（35mm）取付型放熱ケースです。 Photo INDEX 上面がヒートシンク形状で熱を外に逃がす構造になっています。 ■カバー内部は、熱伝導突起有り、無しタイプが選択出来ます。 プラスチック 熱伝導突起有りタイプは付属の熱伝導シートにより効率良く放熱が可能です。 ケース 3 ■ Raspberry Pi ボード（基板）の販売はしておりません。 キャリング ケース 2 ※ベースの内側（導通処理）は特性上、加工時に付く傷や油跡がございますが、良品とし ております。 防水・防塵 ■注意事項 樹脂ボックス 5 ・ 熱伝導シートはオイルブリードアウト（油分が滲み出る現象）が発生する場合がございま 防水・防塵 すのでご注意下さい。 アルミ/ ステンレス 　（使用期間、使用環境によって異なります。） テクニカルデータ ボックス 耐荷重：300g 端子ボックス/ 4 6 7 使用温度範囲 : －20℃～＋80℃ 防水コネクタ/ ケーブル 構成内容 グランド No. 名 称 個　数 材 質 色 / 表面処理 アルミサッシ 1 カバー 1 アルミダイキャスト ADC12 シルバー /粉体塗装　　　　　　　　　　　　 ケース 2 ベース 1 アルミ板 A1100P t1.5 表面 メタリックシルバー塗装、裏面 導通処理 アルミ 3 熱伝導シート（Hタイプのみ） 2 ─ ─　　　　　　　　　　　　　　　　　　　　 フレーム/ ヒートシンク 4 ベース取付ビス（皿 M2.5×10） 2 鉄 三価クロメート　　　　　　　　　　　　　　 ケース 5 Raspberry Pi 基板取付用ビス（ナベ M2.5×4） 2 鉄 三価クロメート　　　　　　　　　　　　　　 メタル 6 DINレール取付板 1 PC/ABS（UL94V-0 主成分） ライトグレー　　　　　　　　　　　　　　　 ケース 7 DINレール取付板 取付ビス（ナベ M3×3） 4 鉄 三価クロメート　　　　　　　　　　　　　　 Raspberry Piケース 外観寸法図 ■接触突起・熱伝導シート有りの熱伝導タイプと、 　接触突起無しの低価格タイプが選択可能です。 フリーサイズ ■ 詳細はホームページよりCAD図・PDF図・3DCADデータを RPHD-4B-H（熱伝導突起・シート有り） ケース/ ダウンロードしてご確認下さい。 フリーサイズ パネル ラックケース/ サブラック 棚板/ ラックパネル H RPHD-4B-N（熱伝導突起無し） 電池ホルダー/ 電池ボックス D アクセサリー W /機構部品 型番・寸法・標準価格 ※H寸法にDINレール取付板は含まれておりません。 カスタム製品 外形寸法 型　番 熱伝導突起 /熱伝導シート 熱抵抗値 W H D （℃/W） 自 重（g） 標準価格（税別） 技術資料/ RPHD-4B-H-S 63 30 98 有り 7.31 168.2 2,570 各種ご案内 RPHD-4B-N-S 63 30 98 無し 7.31 150,7 2,220 ■熱抵抗値は、フィンが地面に垂直、温度上昇60℃の時の値です。 9 -9 Raspberry Pi

RPH SERIES Raspberry Pi 4B 専用 ヒートシンクケース ケ ー ス 型番目次/ Photo INDEX プラスチック ケース ■カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15－1～61をご覧下さい。 ■カスタム製品のリピート注文品は5%割引致します。 キャリング ケース 防水・防塵 樹脂ボックス 1 防水・防塵 ■ Raspberry Pi 4B専用の放熱型ケースです。 アルミ/ ステンレス 上面がヒートシンク形状で熱を外に逃がす構造になっています。 ボックス ■カバーはアルミダイキャスト製で強度にも優れています。 端子ボックス/ 防水コネクタ/ ■カバー内部は、熱伝導突起有り、無しタイプが選択出来ます。 ケーブル グランド 熱伝導突起有りタイプは付属の熱伝導シートにより効率良く放熱が可能 です。 アルミサッシ ケース ■デスクトップタイプ、壁付フランジタイプが選択可能です。 フランジタイプはVESA規格の取付ピッチ（75×75mm/100×100mm） アルミ に対応しており、PCディスプレイの裏側などに取付が可能です。 フレーム/ ヒートシンク ケース 3 ■ Raspberry Pi ボード（基板）の販売はしておりません。 メタル ケース 2 ※ベースの内側（導通処理）は特性上、加工時に付く傷や油跡がございま すが、良品としております。 Raspberry Piケース ■注意事項 フリーサイズ ・熱伝導シートはオイルブリードアウト（油分が滲み出る現象）が発生する ケース/ フリーサイズ 場合がありますのでご注意下さい。 パネル 　（使用期間、使用環境によって異なります。） ラックケース/ サブラック 4 5 6 棚板/ ラックパネル 電池ホルダー/ 電池ボックス 構成内容 No. 名 称 個　数 材 質 色 / 表面処理 アクセサリー /機構部品 1 カバー 1 アルミダイキャスト ADC12 シルバー・ブラック /粉体塗装 2 ベース 1 アルミ板 A1100P t1.5 表面 メタリックシルバー、裏面 導通処理・ブラック /塗装 3 熱伝導シート（Hタイプのみ） 2 ─ ─ カスタム製品 4 ベース取付ビス（皿 M2.5×10） 2 鉄 三価クロメート・三価黒クロメート 5 Raspberry Pi 基板取付用ビス（ナベ M2.5×4） 2 鉄 三価クロメート 技術資料/ 6 貼付ゴム足 4 ポリウレタン ブラック 各種ご案内 ■フランジタイプはゴム足が付属されておりません。 9 -3 Raspberry Pi

外観寸法図 ■各型番の詳細はホームページよりCAD図・PDF図・3DCADデータをダウンロードしてご確認下さい。 RPH-4B-H、RPH-4B-N RPH-4B-FH、RPH-4B-FN W D 　 ケ H H ー ス D W フランジ穴ピッチ フランジ穴ピッチ 75～100ｍｍ 75～100ｍｍ 型番・寸法・標準価格 型番目次/ 型　番 外形寸法 タイプ 付属品 熱抵抗値 自 重 標準価格 Photo INDEX ● シルバー ● ブラック W H D （℃/W） （g） （税別） 貼付ゴム足　 RPH-4B-H-S RPH-4B-H-B 63 30 98 デスクトップ 7.31 159.9 1,960 プラスチック 熱伝導シート ケース RPH-4B-N-S RPH-4B-N-B 63 30 98 デスクトップ 貼付ゴム足　 7.31 142 1,780 キャリング ケース RPH-4B-FH-S RPH-4B-FH-B 63 31.5 98 壁付フランジ 熱伝導シート 7.31 168.2 2,470 防水・防塵 樹脂ボックス RPH-4B-FN-S RPH-4B-FN-B 63 31.5 98 壁付フランジ － 7.31 150.3 2,280 防水・防塵 ■熱抵抗値は、フィンが地面に垂直、温度上昇60℃の時の値です。 アルミ/ ステンレス ボックス 端子ボックス/ 温度測定試験結果 防水コネクタ/ ケーブル グランド RPH-4B-Hと、市販のプラスチック製Raspberry Pi ケースに基板を入れ動作させ、6時間後のCPU温度を測定。 ※環境や使用方法によって異なります。社内試験の為、参考値となります。 アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタル ケース RPH-4B-H 試験結果 CPU温度 45.7℃ Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル ラックケース/ サブラック 棚板/ ラックパネル 市販プラスチック製ケース 試験結果 電池ホルダー/ 電池ボックス CPU温度 58.4℃ アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 9 -4 Raspberry Pi

RPD SERIES Raspberry Pi 専用 DINモジュールボックス ケ ー ス RPD-1S、RPD-4B-1S RPD-1H、RPD-4B-1H テクニカルデータ 1 3 使用温度範囲：－40℃～＋90℃ ■カスタム製品（穴加工・インクジェット印刷・塗装）については 1 5 P15－1～61をご覧下さい。 型番目次/ ■カスタム製品のリピート注文品は5%割引致します。 Photo INDEX 2 ■DINレール（35mm）取付専用ボックスです。 5 プラスチック ビスなしで組立・分解（マイナスドライバー使用）が可能です。 ケース 4 2 ※分解の際はケースが割れやすいのでご注意下さい。 キャリング ■こちらの製品は基板取付穴より大きいM3ビスを使用しております。 ケース 取付の際は基板取付穴にビスをねじ込んでご使用下さい。 4 防水・防塵 構成内容 樹脂ボックス No. 名　称 個　数 材　質 色 /表面処理 防水・防塵 1 ボディー 1 PC / ABS グレー　 アルミ/ ステンレス 2 ベース 1 PC / ABS グレー　 ボックス 3 前面パネル (RPD-1H、RPD-4B-1Hのみ) 1 ポリカーボネート t2.0 透明　　 端子ボックス/ 防水コネクタ/ 4 ホック 1 PPO樹脂 ブラック ケーブル グランド 5 Raspberry Pi 取付用ビス (ナベタッピングM3×6) 2 ステンレス 無処理　 アルミサッシ 外観寸法図 ■下記図面は代表共通図です。 ケース 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 アルミ RPD-1S、RPD-4B-1S RPD-1H、RPD-4B-1H フレーム/ ヒートシンク ケース メタル ケース H H Raspberry Piケース D フリーサイズ D ケース/ W W フリーサイズ パネル 型番・寸法・標準価格 外形寸法 標準価格 ラックケース/ 型　番 適合基板 自 重（g） サブラック W H D （税別） RPD-1S 71.1 32.2 90 Raspberry Pi 2B/3B/3B+ 47 2,510 棚板/ RPD-4B-1S 71.1 32.2 90 Raspberry Pi 4B 46.8 2,510 ラックパネル RPD-1H 72.1 62 90.5 Raspberry Pi 2B/3B/3B+ 67.5 2,510 RPD-4B-1H 71.3 62 90.5 Raspberry Pi 4B 68.1 2,510 電池ホルダー/ 電池ボックス オプション部品（別売） アクセサリー /機構部品 カスタム製品 DINレール 技術資料/ 各種ご案内 FDRシリーズ　P14－33 9 -10 Raspberry Pi
