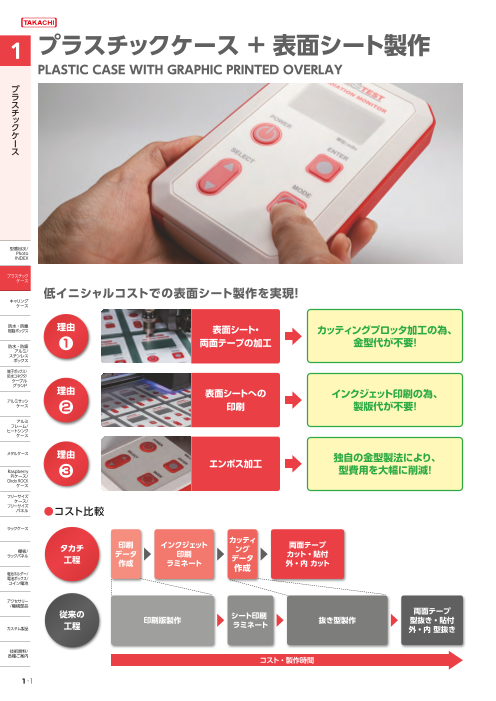

プラスチックケース + 表面シート製作 PLASTIC CASE WITH GRAPHIC PRINTED OVERLAY プ ラ ス チ ッ ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース 低イニシャルコストでの表面シート製作を実現！ キャリング ケース 防水・防塵 樹脂ボックス 理由 表面シート・ カッティングプロッタ加工の為、 防水・防塵 1 両面テープの加工 金型代が不要！ アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド 理由 表面シートへの インクジェット印刷のため、 アルミサッシ ケース 2 印刷 製版代が不要！ アルミ フレーム/ ヒートシンク ケース メタル ケース 理由 独自の金型製法により、 エンボス加工 3 型費用を大幅に削減！ Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル ●コスト比較 ラックケース/ サブラック カッティ タカチ 印刷 インクジェット ング 両面テープ 棚板/ ラックパネル データ 印刷 工程 データ カット・貼付 作成 ラミネート 作成 外・内　カット 電池ホルダー/ 電池ボックス アクセサリー /機構部品 従来の 印刷版製作 シート印刷 両面テープ 工程 ラミネート 抜き型製作 型抜き・貼付 カスタム製品 外内 型抜き 技術資料/ 各種ご案内 コスト・製作時間 1 -1

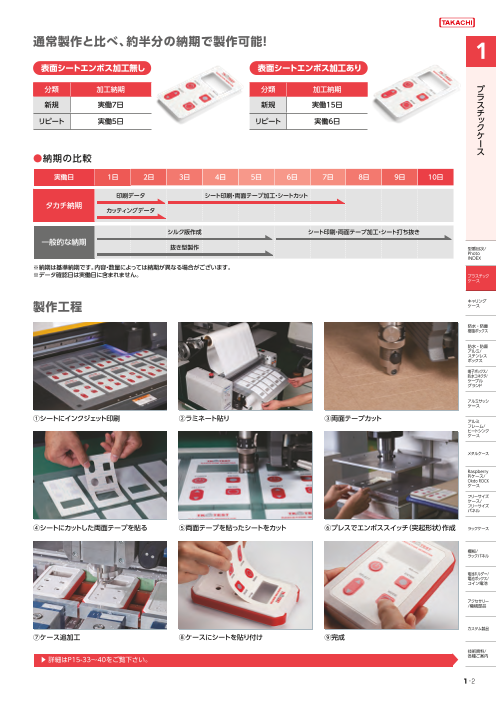

通常製作と比べ約半分の納期で製作可能！ 表面シートエンボス加工無し 表面シートエンボス加工あり 分類 加工納期 分類 加工納期 プ ラ 新規 実働7日 新規 実働15日 ス チ リピート 実働5日 リピート 実働6日 ッ ク ケ ー ス ●納期の比較 実働日 1日 2日 3日 4日 5日 6日 7日 8日 9日 10日 印刷データ シート印刷・両面テープ加工・シートカット タカチ納期 カッティングデータ シルク版作成 シート印刷・両面テープ加工・シート打ち抜き 一般的な納期 抜き型製作 型番目次/ Photo INDEX ※納期は基準納期です。内容・数量により変わる事がございます。 ※データ確認日は実働日に含まれません。 プラスチック ケース 製作工程 キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース ①シートにインクジェット印刷 ②ラミネート貼り ③両面テープカット アルミ フレーム/ ヒートシンク ケース メタル ケース Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル ④シートにカットした両面テープを貼る ⑤両面テープを貼ったシートをカット ⑥プレスでエンボススイッチ（突起形状）作成 ラックケース/ サブラック 棚板/ ラックパネル 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 ⑦ケース追加工 ⑧ケースにシートを貼付け ⑨完成 技術資料/ ▶より詳細はP15-33～40をご覧下さい。 各種ご案内 1 -2

電池ボックス付ケース ラインナップ シリーズ WCシリーズ CSシリーズ CSSシリーズ WHシリーズ P1-29～ 31 P1-17～ 18 P1-15～ 16 P1-37～ 38 プ ラ ス チ ッ ク ケ 電池構造 ー ス CR2032X1 WC72-15（ 43×15.5×72） CS75（ 35×12×75） CSS75（ 38.6×15.5×78.6） WC72-21（43×21.5×72） CS90（ 45×12×90） CSS90（ 48.6×15.5×93.6） WC90-15（ 44.2×15.7×90） CR2032X2 CS115（ 63×12×115） CSS115（ 67.1×16×119.1） CR2450/ 型番目次/ Photo CR2477 ×1 INDEX CS100 (50×16.8×100) CSS100 (54.1×20.8×104.1) プラスチック ケース 単４X2 WC105-28-F2（50.5×28.2×105） WH125-20-F2（ 79×20×126） キャリング WH125-28-F2（ 79×28×126） ケース 防水・防塵 単４X3 樹脂ボックス WH125-20-F3（ 79×20×126） WH125-28-F3（ 79×28×126） 防水・防塵 アルミ/ ステンレス ボックス 単 4X４ 端子ボックス/ 防水コネクタ/ WH145-20-F4（ 88×20×146） ケーブル グランド アルミサッシ ケース 単 4X6 アルミ フレーム/ ヒートシンク ケース メタル ケース 単 3X2 WH145-25-M2（ 88×25×146） WH145-33-M2（ 88×33×146） Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル 単 3X3 WH145-25-M3（ 88×25×146） ラックケース/ WH145-33-M3（ 88×33×146） サブラック 棚板/ ラックパネル 単 3X４ WH170-25-M4（ 95×25×171） WH170-33-M4（ 95×33×171） 電池ホルダー/ 電池ボックス アクセサリー 単 3X６ /機構部品 WH190-25-M6（ 126×25×191） WH190-33-M6（ 126×33×191） カスタム製品 006PX1（9V） 技術資料/ 各種ご案内 ■枠内は図面・型番・サイズ（W×H×D）です。 ※CSSシリーズはCSシリーズにシリコンカバーを付けた製品です。 1 -3

タカチでは CR2032・CR2450/CR2477・単4・単3・006P 電池ボックス付ケースを9シリーズの豊富なラインナップから選定可能です。 LCシリーズ LCSシリーズ LCTシリーズ LMシリーズ GHAシリーズ P1-51～ 52 P1-47～ 50 P1-43～ 46 P1-108 P1-105～ 107 プ ラ ス チ ッ ク ケ ※電池ホルダー別売 ー ス 型番目次/ Photo INDEX プラスチック ケース LC115-F2（ 69×19.5×115） LCS115-F2（ 74×24×120） LCT115-F2（ 76×28×121.9） LM-100（ 61×18.5×100） GHA7-2-9D（ 66.5×21×92） LC115H-F2（69×28×115） LCS115H-F2（ 74×32.5×120） LCT115H-F2（ 76×36.5×121.9） キャリング ケース 防水・防塵 LC115-F3（ 69×19.5×115） LCS115-F3（ 74×24×120） LCT115-F3（ 76×28×121.9） 樹脂ボックス LC115H-F3（ 69×28×115） LCS115H-F3（ 74×32.5×120） LCT115H-F3（ 76×36.5×121.9）） 防水・防塵 アルミ/ ステンレス ボックス LC135-F4（ 76×27×135） LCS135-F4（ 81×32×141） LCT135-F4（ 85×40×143.9） 端子ボックス/ 防水コネクタ/ LC135H-F4（ 76×35×135） LCS135H-F4（ 81×40×141） LCT135H-F4（ 85×48×143.9） ケーブル グランド アルミサッシ ケース LC145S-F6（ 96×20×145） LCS145-F6（ 101×32×151） LCT145-F6（ 105×40×153.9） LC145-F6（ 96×27×145） LCS145H-F6（101×40×151） LCT145H-F6（105×48×153.9） アルミ LC145H-F6（96×35×145） フレーム/ ヒートシンク ケース メタル ケース LC115H-M2（ 69×28×115） LCS115H-M2（ 74×32.5×120） LCT115H-M2（ 76×36.5×121.9） GHA7-3-9D（ 66.5×28.4×92） LC135-M2（ 76×27×135） LCS135-M2（ 81×32×141） LCT135-M2（ 85×40×143.9） GHA7-3-11D（ 66.5×28×112） LC135H-M2（ 76×35×135） LCS135H-M2（ 81×40×141） LCT135H-M2（ 85×48×143.9） LC145-M2（ 96×27×145） LCS145-M2（ 101×32×151） LCT145-M2（ 105×40×153.9） Raspberry LC145H-M2（ 96×35×145） LCS145H-M2（ 101×40×151） LCT145H-M2（ 105×48×153.9） Piケース フリーサイズ ケース/ フリーサイズ パネル LC135-M3（ 76×27×135） LCS135-M3（ 81×32×141） LCT135-M3（85×40×143.9） LC135H-M3（ 76×35×135） LCS135H-M3（ 81×40×141） LCT135H-M3（85×48×143.9） ラックケース/ サブラック 棚板/ LC145-M4（ 96×27×145） LCS145-M4（101×32×151） LCT145-M4（105×40×153.9） LM-140（ 77×27×140） ラックパネル LC145H-M4（ 96×35×145） LCS145H-M4（101×40×151） LCT145H-M4（105×48×153.9） LC165-M4（ 80×27×165） LCS165-M4（ 85×32×171） LCT165-M4（ 89×40×173.9） LC165H-M4（ 80×35×165） LCS165H-M4（ 85×40×171） LCT165H-M4（ 89×48×173.9） 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 LC115H-9V（ 69×28×115） LCS115H-9V（ 74×32.5×120） LCT115H-9V（ 76×36.5×121.9） GHA7-3-9D（ 66.5×28.4×92） 技術資料/ LC135-9V（ 76×27×135） LCS135-9V（ 81×32×141） LCT135-9V（ 85×40×143.9） GHA7-3-11D（ 66.5×28×112） 各種ご案内 LC135H-9V（ 76×35×135） LCS135H-9V（ 81×40×141） LCT135H-9V（ 85×48×143.9） ※LCS・LCTシリーズはLCシリーズにシリコンカバーを付けた製品です。 1 -4

IoT世代の新型小型プラスチックケース ハイレベルなデザインでありながら低価格、着脱が容易なスナップイン式カバーの使い易いケース！ プ ラ ス チ SIC・SIM SERIES ッ ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス 高級感のある光沢仕上げでありながら、低価格なコストパフォーマンスの高いケース ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタル ケース Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル 汎用タイプ・壁面脱着タイプが選択可能 ラックケース/ サブラック 汎用タイプ 棚板/ ラックパネル SICシリーズ 電池ホルダー/ 電池ボックス アクセサリー /機構部品 壁面脱着タイプ カスタム製品 SIMシリーズ 技術資料/ 各種ご案内 1 -5

様々なIoTに利用可能な小型ケース SICシリーズは、カバーがネジを使用しないスナップインはめ込み式の小型ケースです。 小型サイズですが、ネジを使用しない分、内部スペースが広く使える多用途ケースです。 丸みのあるデザインでありながら、フラットな側面が確保できているデザインで、穴加工・印刷等のカスタマイズも プ ラ 支障はありません。 ス チ LoRaWAN・Sigfoxといった省電力通信デバイス、RFID・GPS機器、ネットワークセンサーなど、小型IoT機器に最 ッ ク 適です。 ケ ー ス 壁付型通信ネットワーク機器 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス RFIDリーダー リモートコントローラー 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタル ケース Raspberry Piケース フリーサイズ ケース/ セキュリティーセンサー フリーサイズ パネル ラックケース/ サブラック USBデータロガー 棚板/ ラックパネル 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 1 -6

SIC SERIES 小型IoTプラスチックケース プ ラ ス チ ッ ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15−1〜61をご覧下さい。 テクニカルデータ 防水・防塵 樹脂ボックス ■ カスタム製品のリピート注文品は5%割引致します。 使用温度範囲 ブラック（ABS樹脂） : −10〜60℃ 防水・防塵 オフホワイト（ASA樹脂） : −30〜60℃ アルミ/ ステンレス ボックス ※ プラスチックは低温環境になるほど脆化 します。低温環境でご使用の場合、衝撃 端子ボックス/ 防水コネクタ/ が加わらないよう設置して下さい。 ケーブル グランド ■ 小型サイズを3サイズ追加し、全9サイズになりました。 アルミサッシ ケース ■ 丸みのあるデザインでIoT機器に適した小型ケースです。 ■ カバーはスナップインのはめ込み式で付け外しがし易い構造です。 アルミ フレーム/ ■ 小型サイズですが、ネジを使用しない分、内部スペースが広く使える ヒートシンク ケース 多用途ケースです。 ■ オフホワイト色は、変色や劣化がしにくいASA樹脂製です。 メタル ケース 日光の当たる窓際への設置等に適しています。 Raspberry Piケース 1 2 ■ SIC5-7-2、5-7-3の2サイズはユニバーサル基板PCB32-53がピッタリ 入ります。（PCBシリーズは別売です。カタログ P1−115） 構成内容 フリーサイズ ケース/ フリーサイズ No. 名　称 個 数 材　質 色 / 表面処理 パネル ABS樹脂（UL94HB） ブラック/鏡面処理　　 1 カバー　 1 ASA耐候性樹脂（UL94HB) オフホワイト/鏡面処理 ラックケース/ サブラック ABS樹脂（UL94HB） ブラック/鏡面処理　　 2 ボディー 1 ASA耐候性樹脂（UL94HB) オフホワイト/鏡面処理 棚板/ ラックパネル オプション部品（別売） 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 基板取付タッピングビス 差込型コードブッシュ 壁貼付固定用両面テープ 壁付マグネット ユニバーサル基板 技術資料/ 各種ご案内 EMシリーズ CBSシリーズ DSTシリーズ NMGシリーズ PCBシリーズ P1−117 詳細はホームページを 詳細はホームページを P14−29〜30 P1−115 ご確認下さい ご確認下さい 1 -7

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 W ボディー内視図 プ ラ ス チ ッ ク ケ ー ス A 4-M2用ボス （4-7-〇はM1.6用ボス） ボディー内視図 3-6-2 型番目次/ Photo INDEX w プラスチック ケース キャリング ケース 2-φ1.5支柱 A 2-M1.6用ボス 防水・防塵 樹脂ボックス 型番・寸法・標準価格 防水・防塵 型　番 外形寸法 有効寸法（内部） ボスピッチ 板厚 アルミ/ 自重（ｇ） 標準価格（税別） ステンレス ● ブラック ● オフホワイト W D H w d h A B t ボックス NEW SIC3-6-2B NEW SIC3-6-2W 32 63 20 27.1 51.6 13 22.5 42 1.7 13.2 　210 端子ボックス/ 防水コネクタ/ NEW SIC4-7-1B NEW SIC4-7-1W 38 65 14 32.7 53.3 6.4 24 45.5 2 14.8 　230 ケーブル グランド NEW SIC4-7-2B NEW SIC4-7-2W 38 65 22 32.4 53 14.4 24 45.5 2 17.7 　240 SIC5-5-2B SIC5-5-2W 45 50 20 39.5 38.5 10.9 25 27 2 14.9 ▲230 アルミサッシ ケース SIC5-5-3B SIC5-5-3W 45 50 30 39.1 38.1 20.9 25 27 2 18.1 ▲240 SIC5-7-2B SIC5-7-2W 45 70 20 39.5 58.5 10.9 25 47 2 20.1 ▲250 アルミ フレーム/ SIC5-7-3B SIC5-7-3W 45 70 30 39.1 58.1 20.9 25 47 2 24.1 ▲260 ヒートシンク ケース SIC5-9-2B SIC5-9-2W 45 90 20 39.5 78.5 10.9 25 67 2 24.9 ▲270 SIC5-9-3B SIC5-9-3W 45 90 30 39.1 78.1 20.9 25 67 2 29.4 ▲280 メタル ケース ▲は値上げした製品です。 ※標準価格は目安の販売価格となります。 Raspberry オプション部品 ― コイン電池ホルダー 収納可能コイン電池ホルダー対応表 Piケース 型　番 電池ホルダー型番 フリーサイズ ケース/ SMTU1220（G）・1225・2430 フリーサイズ HU1220・1225・1632・2032（G）・2430 パネル SIC4-7-1□ PB621、PD23、CH7410 BK-879・5067・888・2430・2430SM ラックケース/ BS-M-1225、BS-S-1225・1632、SMTM1632・2032 サブラック SMTU357・1220（G）・1225・1632（G）・2-2016 棚板/ SMTU2032（G）・2430・2450 ラックパネル SIC5-5-2□ HU357・1220・1225・1632・2032（G)・2430・2450 SIC5-7-2□ PB621、PD23、BCR20H4・20H5、CH7410 SIC5-9-2□ BK-879・5091・5067・888・2430・2430SM・2450・ 電池ホルダー/ 電池ボックス ■ 弊社、取り扱いのコイン電池ホルダーを収納出来ます。 2450SM BS-M-1225、BS-S-1225・1632、SMTM1632・2032 コイン電池ホルダーについて、詳しくはP13−23〜36をご参照下さい。 アクセサリー （対応機種につきましては、右記対応表をご参照下さい。） SMTU357・1220（G）・1225・1632（G）・2-2016 /機構部品 ■ 厚さ1.2ｍｍの基板に実装した際の対応表です。 SIC3-6-2□ SMTU2032（G）・2430・2450・2477 SIC4-7-2□ HU357・1220・1225・1632・2032（G)・2430・2450・ ■ 実装する場所によっては収納出来ない場合もございますのでご注意下 カスタム製品 SIC5-5-3□ 2477 さい。 SIC5-7-3□ PB621、PD23、BCR20H4・20H5、BH-50N、CH7410 SIC5-9-3□ BK-879・5091・5067・888・2430・2430SM・2450・ 2450SM 技術資料/ BS-M-1225、BS-S-1225・1632、SMTM1632・2032 各種ご案内 1 -8 H D h t B B

SIM SERIES 壁脱着型 小型IoTケース プ ラ ス チ ッ ク ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ■カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15－1～61をご覧下さい。 テクニカルデータ 防水・防塵 ■カスタム製品のリピート注文品は5%割引致します。 樹脂ボックス 使用温度範囲：－30℃～＋60℃ 防水・防塵 ※ プラスチックは低温環境になるほど脆 アルミ/ ステンレス 化します。低温環境でご使用の場合、 ボックス 衝撃が加わらないよう設置して下さい。 端子ボックス/ 防水コネクタ/ ケーブル ■丸みのあるデザインでIoT機器に適した壁付型ケースです。 グランド ■壁への付け外しは、スナップインはめ込み構造のブラケットにより容易 アルミサッシ に脱着可能です。（ブラケットはセット販売です。） ケース ■変色や劣化がしにくいASA樹脂製です。 アルミ フレーム/ 日光の当たる窓際への設置等に適しています。 ヒートシンク ケース ■ SIM5-7-2、5-7-3の2サイズはユニバーサル基板PCB32-53がピッタリ メタル ケース 入ります。（PCBシリーズは別売です。カタログ P1－115） Raspberry 1 2 3 Piケース フリーサイズ 構成内容 ケース/ フリーサイズ パネル No. 名　称 個 数 材　質 色 /表面処理 1 カバー　　　　 1 ASA耐候性樹脂（UL94HB) オフホワイト /鏡面処理 ラックケース/ 2 ボディー　　　 1 ASA耐候性樹脂（UL94HB) オフホワイト /鏡面処理 サブラック 3 壁付ブラケット 1 ASA耐候性樹脂（UL94HB) オフホワイト /研き処理 棚板/ ラックパネル 取付方法 オプション部品（別売） 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 ユニバーサル基板 基板取付タッピングビス 技術資料/ 各種ご案内 PCBシリーズ EM-2 P1－115 P1－117 1 -9

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ボディー内視図 W w プ ラ ス チ ッ ク ケ ー ス A 4-M2用ボス 型番目次/ Photo INDEX プラスチック ケース ※　ブラケットを取付けた状態でも高さ（H）寸法は変わりません。 キャリング ケース 防水・防塵 樹脂ボックス 26 3 防水・防塵 2-φ3.2 取付穴ピッチ アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース 1.5 2.7 アルミ フレーム/ ヒートシンク ケース メタル ケース Raspberry Piケース フリーサイズ ケース/ フリーサイズ ■ ブラケットを壁面に取付けるネジは付属していません。 市販のM3サイズのネジで取付して下さい。 パネル ラックケース/ 型番・寸法・標準価格 サブラック 外形寸法 有効寸法（内部） ボスピッチ 型　番 自重（ｇ） 標準価格（税別） W D H w d h A B 棚板/ ラックパネル NEW SIM5-5-2W 45 50 23 39.4 38.5 10.9 25 27 17.8 ▲270 NEW SIM5-5-3W 45 50 33 39 38.1 20.9 25 27 20.9 ▲280 電池ホルダー/ SIM5-7-2W 45 70 22 39.4 58.4 10.9 25 47 22.8 ▲300 電池ボックス SIM5-7-3W 45 70 32 39.1 58 20.9 25 47 25.9 ▲310 SIM5-9-2W 45 90 22 39.4 78.4 10.9 25 67 27,7 ▲330 アクセサリー SIM5-9-3W 45 90 32 39.1 78 20.9 25 67 32.3 ▲340 /機構部品 ▲は値上げした製品です。 ※標準価格は目安の販売価格となります。 カスタム製品 技術資料/ 各種ご案内 1 -10 36 H D 22 5.7 4.6 h d B 22

CSS・CS SERIES CSS・CSシリーズは各種コイン電池を収納できるスペース付の ハンドタイププラスチックケースです。 IoT通信器・RFIDタグ・小型リモコン機器・簡易検査機器に最適 です。4サイズ、10タイプの色仕様からお選びいただけます。 NEW SIZE CR2450/CR2477用 ●コイン電池収納スペース付 Black Light gray Orange Green Cyan 1 -11

製品使用例 ラップタイマー(Bluetooth付アンドロイドデバイス) 写真提供 General Mechatronics（ ハンガリー） プ ラ ス チ ッ ク ケ ー ス Bluetooth温度計データロガー 写真提供 Almendo Technologies GmbH（ドイツ） 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 衝撃検出センサ リモートコントロール送信機 防水・防塵 写真提供 株式会社ムサシインテック様 写真提供 ヘルツ電子株式会社様 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミ フレーム/ ヒートシンク ケース アルミサッシ ケース メタル ケース ハンディキルター 聴覚障害者用ワイヤレスマイクシステム フリーサイズ ケース/ 写真提供 Handi Quilter, Inc.　（アメリカ） 写真提供 Audinor AS（ ノルウェー） フリーサイズ パネル ラックケース/ サブラック 棚板/ ラックパネル 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 1 -12

USBノイズリムーバー 高周波プリアンプ 写真提供 スペック株式会社様 写真提供 株式会社ナテック様 プ ラ ス チ ッ ク ケ ー ス 型番目次/ Photo INDEX 屋内環境センサー 簡易型受信器シンプル プラスチック ケース 写真提供 株式会社バニーホップ様 写真提供 株式会社テクノスジャパン様 キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタル ケース Raspberry Piケース シリアルROMライター 写真提供 株式会社ソリトンウェーブ様 フリーサイズ ケース/ フリーサイズ パネル ラックケース/ サブラック 棚板/ ラックパネル 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 1 -13

RFIDリーダー 近接センサー・スイッチ 写真提供 株式会社イーテック様 写真提供 Adaptivation, Inc. (アメリカ) プ ラ ス チ ッ ク ケ ー ス トイレ使用状況表示器 親機/子機 RFIDリーダライタ 型番目次/ Photo INDEX 写真提供 共立電子産業株式会社様 写真提供 株式会社アートファイネックス様 プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタル ケース Raspberry Piケース マルチGNSS小型2周波受信機 写真提供 株式会社コア様 フリーサイズ ケース/ フリーサイズ パネル ラックケース/ サブラック 棚板/ ラックパネル 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 1 -14

CSS SERIES シリコンカバー付プラスチックケース プ ラ ス チ ッ ク ケ ー ス ■カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはP15－1～61をご覧下さい。 テクニカルデータ 型番目次/ ■カスタム製品のリピート注文品は5%割引致します。 Photo 使用温度範囲：－10℃～＋60℃ INDEX ■シリコンカバー付の小型プラスチックケースです。CR2450/CR2477収納タイプを新たに追加しました。 プラスチック カバーは弾力があり滑りにくく、落下などの衝撃から機器を保護します。 ケース ■コイン電池収納スペースありタイプは電池交換が容易です。付属の端子を基板にはんだ付けしてご利用下さい。 コイン電池ボックス作製手順はP1-18をご参照下さい。 キャリング ケース ■リモコン、無線機、簡易測定器等、小型の機器にご利用いただけます。 ■ 4サイズ16機種、10タイプの色仕様からお選びいただけます。シリコンカバーは前面開口なしと開口ありの2タイプございます。 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ 電池収納スペースなしタイプ 電池収納スペースありタイプ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタル ケース 5 1 2 6 5 1 4 2 6 3 Raspberry 構成内容 Piケース No. 名　称 個 数 材　質 色 /表面処理 フリーサイズ 1 上カバー 1 ABS樹脂（UL94HB） ホワイト・ブラック /シボ　　　　　　　　　　　　　 ケース/ フリーサイズ 2 下カバー 1 ABS樹脂（UL94HB） ホワイト・ブラック /シボ　　　　　　　　　　　　　 パネル 3 電池カバー 1 ABS樹脂（UL94HB） ホワイト・ブラック /シボ　　　　　　　　　　　　　 4 電池端子 1set / 2set（CSS115） ステンレス SUS304 ニッケルメッキ　　　　　　　　　　　　　　　　　　 ラックケース/ サブラック 5 シリコンカバー 1 シリコンゴム オレンジ・グリーン・シアン・ライトグレー・ブラック 6 取付ビス（ナベタッピングM1.6×6） 4 鉄 ニッケルメッキ・三価黒クロメート　　　　　　　　　 棚板/ ラックパネル オプション部品（別売） 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 CSS・CS用基板 ストラップ 基板取付タッピングビス ヘクサロビュラビス 技術資料/ 各種ご案内 CSPBシリーズ STPSシリーズ EM-1.6 MR1.6-6S P1－20 P1－21 P1－117 P1－117 1 -15

シリコンカバー仕様 記号 CL OP 開口なし 開口あり 形 状 プ ラ ス 色仕様 ■シリコンカバーは実物と写真では色が多少異なります。色確認の為、サンプルが必要な場合は営業部までお問い合わせ下さい。 チ ッ 記号 BOブラック/オレンジ BG ブラック/グリーン BC ブラック/シアン BL ブラック/ライトグレー BB ブラック/ブラック ク ケ ー ス 色 記号 WOホワイト/オレンジ WG ホワイト/グリーン WC ホワイト/シアン WL ホワイト/ライトグレー WB ホワイト/ブラック 型番目次/ Photo 色 INDEX プラスチック ケース キャリング ケース 寸法図 ■下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 防水・防塵 型番 CSS Nタイプ CSS75/CSS90 NEW CSS100 CSS115 樹脂ボックス 電池構造　無 CR2032×1個 ※CR2450×1個または CR2032×2個 防水・防塵 　CR2477×1個 アルミ/ H ステンレス ボックス h 端子ボックス/ 防水コネクタ/ ケーブル ケ グランド ー ス d 電 アルミサッシ D 池 ケース w 構 W 造 アルミ フレーム/ ストラップ取付用穴 ヒートシンク ケース シリコンカバー開口面 (OPタイプのみ) メタル ケース ※ CSS100は下カバーに基板を付けるとCR2450、上カバーに付けるとCR2477を収納出来ます。詳細はP1-18をご確認下さい。 ※renata製電池『 CR2477N』 には対応しておりません。 Raspberry Piケース 型番・寸法・標準価格 ■CSSシリーズをご注文の際は型番末尾□□に色記号をつけて下さい。 フリーサイズ 外形寸法 有効寸法 (内部) 型　番 電池構造 自重（g） 標準価格 ケース/ （税別） フリーサイズ W H D w h d パネル CSS 75N -CL -□□ 38.6（35） 15.5（12) 78.6（ 75） 26.6 5.3 59 無 24 ▲430 CSS 75N -OP -□□ 38.6（35） 15.5（12) 78.6（ 75） 26.6 5.3 59 無 24 ▲430 ラックケース/ サブラック CSS 75 -CL -□□ 38.6（35） 15.5（12) 78.6（ 75） 26.6 5.3 25.4 CR2032×1 25 ▲520 CSS 75 -OP -□□ 38.6（35） 15.5（12) 78.6（ 75） 26.6 5.3 25.4 CR2032×1 25 ▲520 棚板/ CSS 90N -CL -□□ 48.6（45） 15.5（12) 93.6（ 90） 36.6 5.3 74 無 36 ▲480 ラックパネル CSS 90N -OP -□□ 48.6（45） 15.5（12) 93.6（ 90） 36.6 5.3 74 無 35 ▲480 CSS 90 -CL -□□ 48.6（45） 15.5（12) 93.6（ 90） 36.6 5.3 40.4 CR2032×1 38 ▲580 電池ホルダー/ 電池ボックス CSS 90 -OP -□□ 48.6（45） 15.5（12) 93.6（ 90） 36.6 5.3 40.4 CR2032×1 37 ▲580 NEW CSS100N -CL -□□ 54.1（50） 20.8（16.8) 104.1（100） 41.6 10.1 82 無 52 　520 アクセサリー NEW CSS100N -OP -□□ 54.1（50） 20.8（16.8) 104.1（100） 41.6 10.1 82 無 51 　520 /機構部品 NEW CSS100 -CL -□□ 54.1（50） 20.8（16.8) 104.1（100） 44.1 6.8 46 CR2450×1 / CR2477×1 54 　660 NEW CSS100 -OP -□□ 54.1（50） 20.8（16.8) 104.1（100） 44.1 6.8 46 CR2450×1 / CR2477×1 53 　660 カスタム製品 CSS115N -CL -□□ 67.1（63） 16 （12) 119.1（115） 54.6 5.3 98 無 62 ▲580 CSS115N -OP -□□ 67.1（63） 16 （12) 119.1（115） 54.6 5.3 98 無 61 ▲580 CSS115 -CL -□□ 67.1（63） 16 （12) 119.1（115） 54.6 5.3 64.9 CR2032×2 65 ▲720 技術資料/ 各種ご案内 CSS115 -OP -□□ 67.1（63） 16 （12) 119.1（115） 54.6 5.3 64.9 CR2032×2 64 ▲720 ■（　）内の数値はプラスチックケースの寸法です。 ▲は値上げした製品です。 1 -16

CS SERIES ポータブルプラスチックケース プ ラ ス チ ッ ク ケ ー ス 型番目次/ Photo INDEX ■カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはP15－1～61をご覧下さい。 テクニカルデータ プラスチック ■カスタム製品のリピート注文品は5%割引致します。 ケース 使用温度範囲：－10℃～＋60℃ ■ CR2450/CR2477収納タイプを新たに追加しました。 キャリング ケース ■コイン電池収納スペースありタイプは電池交換が容易です。付属の端子を基板にはんだ付けしてご利用下さい。 コイン電池ボックス作製手順はP1-18をご参照下さい。 防水・防塵 ■リモコン、無線機、簡易測定器等、小型の機器にご利用いただけます。 樹脂ボックス ■ 4サイズ8機種、ホワイト・ブラックの2色からお選びいただけます。 防水・防塵 アルミ/ ステンレス ボックス 電池収納スペースなしタイプ 電池収納スペースありタイプ 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタル ケース Raspberry 1 2 5 1 4 2 5 3 Piケース 構成内容 フリーサイズ No. 名　称 個　数 材　質 色 /表面処理 ケース/ フリーサイズ 1 上カバー　　　　　　　　　　　　　 1 ABS樹脂（UL94HB） ホワイト・ブラック /シボ　　　　 パネル 2 下カバー　　　　　　　　　　　　　 1 ABS樹脂（UL94HB） ホワイト・ブラック /シボ　　　　 ラックケース/ 3 電池カバー　　　　　　　　　　　　 1 ABS樹脂（UL94HB） ホワイト・ブラック /シボ　　　　 サブラック 4 電池端子　　　　　　　　　　　　　 1set / 2set（CS115） ステンレス SUS304 ニッケルメッキ　　　　　　　　　 5 取付ビス（ナベタッピングM1.6×6） 4 鉄 ニッケルメッキ・三価黒クロメート 棚板/ ラックパネル オプション部品（別売） 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 CSS・CS用基板 ストラップ 基板取付タッピングビス ヘクサロビュラビス 技術資料/ 各種ご案内 CSPBシリーズ STPSシリーズ EM-1.6 MR1.6-6S P1－20 P1－21 P1－117 P1－117 1 -17

コイン電池ボックス作製手順 プ ラ ス チ ッ ク ケ ー ス 付属の電池端子を基板に実装 ケース上カバーに基板を取付 コイン電池ボックス完成 ■オプションでCSS・CSシリーズ専用の基板をご用意しております。オリジナルで基板を製作する際は、P1-20に記載のCSS・CSシリーズ専用基板の寸法をご確認下さい。 寸法図 ■下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 型番 CS Nタイプ CS75/CS90 CS100 CS115 型番目次/ NEW Photo INDEX 電池構造　無 CR2032×1個 ※CR2450×1個または CR2032×2個 　CR2477×1個 プラスチック H ケース h ケ キャリング ー ケース ス 電 d 池 防水・防塵 D 構 樹脂ボックス w 造 W ストラップ取付用穴 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル ※CS100は下カバーに基板を付けるとCR2450、上カバーに付けるとCR2477を収納出来ます。詳細は下記をご確認下さい。 グランド ※renata製電池『 CR2477N』 には対応しておりません。 アルミサッシ ケース CR2450 x 1 (基板を下カバーに取り付けた場合) CR2477 x 1 (基板を上カバーに取り付けた場合) アルミ フレーム/ ヒートシンク ケース 上カバー基板取付用ボス 基板 基板 メタル ケース Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル CR2450 CR2477 ラックケース/ サブラック 下カバー基板取付用ボス ※ renata製 『CR2477N』 は使用不可 棚板/ ラックパネル 型番・寸法・標準価格 型　番 外形寸法 有効寸法 (内部) 標準価格 電池ホルダー/ 電池構造 自重 電池ボックス ● ブラック ● ホワイト W H D w h d （g） （税別） CS 75N-B CS 75N-W 35 12 75 26.6 5.3 59 無 12 190 アクセサリー CS 75 -B CS 75 -W 35 12 75 26.6 5.3 25.4 CR2032×1 13 280 /機構部品 CS 90N-B CS 90N-W 45 12 90 36.6 5.3 74 無 18 200 CS 90 -B CS 90 -W 45 12 90 36.6 5.3 40.4 CR2032×1 20 300 カスタム製品 NEW CS100N-B NEW CS100N-W 50 16.8 100 41.6 10.1 82 無 24 240 NEW CS100 -B NEW CS100 -W 50 16.8 100 44.1 6.8 46 CR2450×1 / CR2477×1 26 380 CS115N-B CS115N-W 63 12 115 54.6 5.3 98 無 30 250 技術資料/ 各種ご案内 CS115 -B CS115 -W 63 12 115 54.6 5.3 64.9 CR2032×2 33 390 1 -18

CSSC SERIES シリコンカバー シリコンカバー仕様 プ 記号 CL OP ■ CSシリーズ用シリコンカバーです。前面開口なしと ラ 開口なし 開口あり 開口ありの 2タイプ、5色からお選びいただけます。 ス チ ッ ク 形 ケ 状 ー ス 色仕様 ■ 実物と写真では色が多少異なります。色確認の為、サンプルが必要な場合は営業部までお問い合わせ下さい。 記号 ? オレンジ G グリーン C シアン L ライトグレー B ブラック 色 型番目次/ Photo INDEX プラスチック 寸法図 ■ 下記図面は代表共通図です。 ケース 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 キャリング W ケース a 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ b 防水コネクタ/ D ケーブル グランド アルミサッシ c ケース 構成内容 アルミ フレーム/ 名　称 材　質 色 ヒートシンク ケース シリコンカバー シリコンゴム オレンジ・グリーン・シアン・ライトグレー・ブラック メタル 型番・寸法・標準価格 ■ CSSCシリーズをご注文の際は型番末尾□に色記号をつけて下さい。 ケース 型　番 W H D a b c d 対応機種 自重（g） 標準価格（税別） CSSC 75-CL -□ 38.6 15.5 78.6 28.4 68.4 ─ ─ CS 75 12 240 Raspberry Piケース CSSC 75-OP -□ 38.6 15.5 78.6 28.4 68.4 20 7.4 CS 75 12 240 CSSC 90-CL -□ 48.6 15.5 93.6 37.4 82.4 ─ ─ CS 90 18 280 フリーサイズ ケース/ CSSC 90-OP -□ 48.6 15.5 93.6 37.4 82.4 30 7.4 CS 90 17 280 フリーサイズ パネル CSSC100-CL -□ 54.1 20.8 104.1 42.4 92.4 ─ ─ CS100 28 280 CSSC100-OP -□ 54.1 20.8 104.1 42.4 92.4 33 12.2 CS100 27 280 ラックケース/ CSSC115-CL -□ 67.1 16 119.1 55.4 107.4 ─ ─ CS115 32 330 サブラック CSSC115-OP -□ 67.1 16 119.1 55.4 107.4 45 7.4 CS115 31 330 ※ 標準価格は目安の販売価格となります。 棚板/ ラックパネル ■ お客様の指定色は200個から作製可能です。500個以上は標準品と同単価で作製可能です。 　 指定色希望の場合は （パントン）カラーNo.をご連絡下さい。 　 また、希望色のサンプルを送付いただき、近似色で作製することも可能です。 電池ホルダー/ 電池ボックス （パントン）カラーNo.でご指定いただいた場合の500個までの納期は約2.5か月です。 近似色での作製や500個以上の場合の納期はお問い合わせください。 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 1 -19 H d
