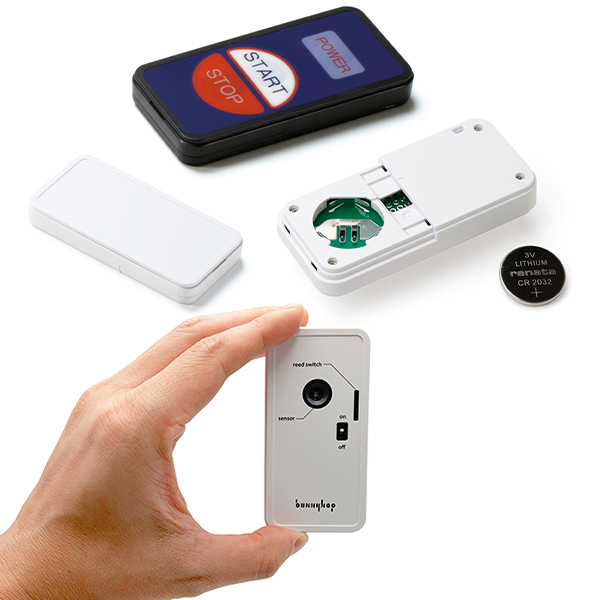

薄型ですっきりしたデザインのポケットサイズケース。CR2032・CR2450・CR2477コイン電池が収納可能!
すっきりしたデザインのポケットサイズケースです。
従来のCR2032コイン電池が入るタイプに加え、電池容量の多いCR2450/CR2477収納タイプを新たに追加しました。
【公称電池容量】
CR2032 : 225mAh
CR2450 : 620mAh
CR2477 : 1000mAh
コイン電池収納スペースありタイプは電池交換が容易です。付属の電池端子を基板にはんだ付けしてご利用下さい。
リモコン、小型無線機、簡易測定器、RFIDタグ、小型GPS、センサ機器端末、IOTネットワーク機器端末などにご利用いただけます。
サイド面にストラップ取付穴が付いておりますので、オプションのストラップSTPSシリーズを取り付けることが可能です。
【ラインナップ】
サイズ:4サイズ
電池ボックス:CR2032×1、CR2032×2、CR2450×1/CR2477×1兼用、電池ボックス無し の4タイプが選択可能。
色仕様:ホワイト、ブラックの2色が選択可能。
関連メディア
このカタログについて
ドキュメント名 | ポケットサイズ小型ポータブルケース CSシリーズ |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 4.1Mb |
登録カテゴリ | |
取り扱い企業 | 株式会社タカチ電機工業 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
css_catalog
CSS・CS
SERIES
CSS・CSシリーズは各種コイン電池を収納できるスペース付の
ハンドタイププラスチックケースです。
IoT通信器・RFIDタグ・小型リモコン機器・簡易検査機器に最適
です。4サイズ、10タイプの色仕様からお選びいただけます。
NEW SIZE
CR2450/CR2477用
●コイン電池収納スペース付
Black Light gray Orange Green Cyan
1 -11
Page2

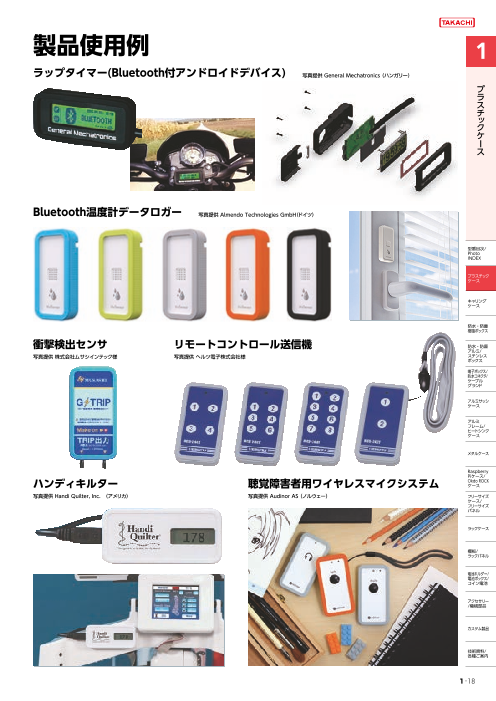

製品使用例
ラップタイマー(Bluetooth付アンドロイドデバイス) 写真提供 General Mechatronics( ハンガリー)
プ
ラ
ス
チ
ッ
ク
ケ
ー
ス
Bluetooth温度計データロガー 写真提供 Almendo Technologies GmbH(ドイツ)
型番目次/
INDEX
プラスチック
ケース
キャリング
ケース
防水・防塵
樹脂ボックス
衝撃検出センサ リモートコントロール送信機
防水・防塵
写真提供 株式会社ムサシインテック様 写真提供 ヘルツ電子株式会社様 アルミ/
ステンレス
ボックス
端子ボックス/
防水コネクタ/
ケーブル
グランド
アルミ
フレーム/
ヒートシンク
ケース
アルミサッシ
ケース
メタル
ケース
ハンディキルター 聴覚障害者用ワイヤレスマイクシステム フリーサイズ
ケース/
写真提供 Handi Quilter, Inc. (アメリカ) 写真提供 Audinor AS( ノルウェー) フリーサイズ
パネル
ラックケース/
サブラック
棚板/
ラックパネル
電池ホルダー/
電池ボックス
アクセサリー
/機構部品
カスタム製品
技術資料/
各種ご案内
1 -12

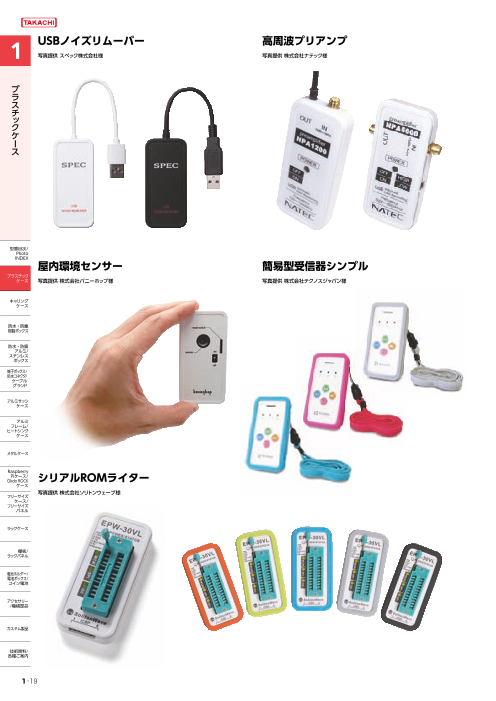

Page3
USBノイズリムーバー 高周波プリアンプ
写真提供 スペック株式会社様 写真提供 株式会社ナテック様
プ
ラ
ス
チ
ッ
ク
ケ
ー
ス
型番目次/
INDEX
屋内環境センサー 簡易型受信器シンプル
プラスチック
ケース 写真提供 株式会社バニーホップ様 写真提供 株式会社テクノスジャパン様
キャリング
ケース
防水・防塵
樹脂ボックス
防水・防塵
アルミ/
ステンレス
ボックス
端子ボックス/
防水コネクタ/
ケーブル
グランド
アルミサッシ
ケース
アルミ
フレーム/
ヒートシンク
ケース
メタル
ケース
Raspberry
Piケース シリアルROMライター
写真提供 株式会社ソリトンウェーブ様
フリーサイズ
ケース/
フリーサイズ
パネル
ラックケース/
サブラック
棚板/
ラックパネル
電池ホルダー/
電池ボックス
アクセサリー
/機構部品
カスタム製品
技術資料/
各種ご案内
1 -13
Page4
RFIDリーダー 近接センサー・スイッチ
写真提供 株式会社イーテック様 写真提供 Adaptivation, Inc. (アメリカ)
プ
ラ
ス
チ
ッ
ク
ケ
ー
ス
トイレ使用状況表示器 親機/子機 RFIDリーダライタ 型番目次/
INDEX
写真提供 共立電子産業株式会社様 写真提供 株式会社アートファイネックス様
プラスチック
ケース
キャリング
ケース
防水・防塵
樹脂ボックス
防水・防塵
アルミ/
ステンレス
ボックス
端子ボックス/
防水コネクタ/
ケーブル
グランド
アルミサッシ
ケース
アルミ
フレーム/
ヒートシンク
ケース
メタル
ケース
Raspberry
Piケース
マルチGNSS小型2周波受信機
写真提供 株式会社コア様 フリーサイズ
ケース/
フリーサイズ
パネル
ラックケース/
サブラック
棚板/
ラックパネル
電池ホルダー/
電池ボックス
アクセサリー
/機構部品
カスタム製品
技術資料/
各種ご案内
1 -14
Page5
CS SERIES ポータブルプラスチックケース
プ
ラ
ス
チ
ッ
ク
ケ
ー
ス
型番目次/
INDEX
■カスタム製品(穴加工・インクジェット印刷・表面シート製作)についてはP15-1~61をご覧下さい。 テクニカルデータ
プラスチック ■カスタム製品のリピート注文品は5%割引致します。
ケース 使用温度範囲:-10℃~+60℃
■ CR2450/CR2477収納タイプを新たに追加しました。
キャリング
ケース ■コイン電池収納スペースありタイプは電池交換が容易です。付属の端子を基板にはんだ付けしてご利用下さい。
コイン電池ボックス作製手順はP1-18をご参照下さい。
防水・防塵 ■リモコン、無線機、簡易測定器等、小型の機器にご利用いただけます。
樹脂ボックス ■ 4サイズ8機種、ホワイト・ブラックの2色からお選びいただけます。
防水・防塵
アルミ/
ステンレス
ボックス 電池収納スペースなしタイプ 電池収納スペースありタイプ
端子ボックス/
防水コネクタ/
ケーブル
グランド
アルミサッシ
ケース
アルミ
フレーム/
ヒートシンク
ケース
メタル
ケース
Raspberry 1 2 5 1 4 2 5 3
Piケース
構成内容
フリーサイズ No. 名 称 個 数 材 質 色 /表面処理
ケース/
フリーサイズ 1 上カバー 1 ABS樹脂(UL94HB) ホワイト・ブラック /シボ
パネル
2 下カバー 1 ABS樹脂(UL94HB) ホワイト・ブラック /シボ
ラックケース/ 3 電池カバー 1 ABS樹脂(UL94HB) ホワイト・ブラック /シボ
サブラック 4 電池端子 1set / 2set(CS115) ステンレス SUS304 ニッケルメッキ
5 取付ビス(ナベタッピングM1.6×6) 4 鉄 ニッケルメッキ・三価黒クロメート
棚板/
ラックパネル
オプション部品(別売)
電池ホルダー/
電池ボックス
アクセサリー
/機構部品
カスタム製品
CSS・CS用基板 ストラップ 基板取付タッピングビス ヘクサロビュラビス
技術資料/
各種ご案内 CSPBシリーズ STPSシリーズ EM-1.6 MR1.6-6S
P1-20 P1-21 P1-117 P1-117
1 -17
Page6
コイン電池ボックス作製手順
プ
ラ
ス
チ
ッ
ク
ケ
ー
ス
付属の電池端子を基板に実装 ケース上カバーに基板を取付 コイン電池ボックス完成
■オプションでCSS・CSシリーズ専用の基板をご用意しております。オリジナルで基板を製作する際は、P1-20に記載のCSS・CSシリーズ専用基板の寸法をご確認下さい。
寸法図 ■下記図面は代表共通図です。
各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。
型番 CS Nタイプ CS75/CS90 CS100 CS115 型番目次/
NEW Photo
INDEX
電池構造 無 CR2032×1個 ※CR2450×1個または CR2032×2個
CR2477×1個
プラスチック
H ケース
h
ケ キャリング
ー ケース
ス
電
d 池 防水・防塵
D 構 樹脂ボックス
w 造
W
ストラップ取付用穴 防水・防塵
アルミ/
ステンレス
ボックス
端子ボックス/
防水コネクタ/
ケーブル
※CS100は下カバーに基板を付けるとCR2450、上カバーに付けるとCR2477を収納出来ます。詳細は下記をご確認下さい。 グランド
※renata製電池『 CR2477N』 には対応しておりません。
アルミサッシ
ケース
CR2450 x 1 (基板を下カバーに取り付けた場合) CR2477 x 1 (基板を上カバーに取り付けた場合) アルミ
フレーム/
ヒートシンク
ケース
上カバー基板取付用ボス 基板
基板 メタル
ケース
Raspberry
Piケース
フリーサイズ
ケース/
フリーサイズ
パネル
CR2450 CR2477
ラックケース/
サブラック
下カバー基板取付用ボス ※ renata製 『CR2477N』 は使用不可
棚板/
ラックパネル
型番・寸法・標準価格
型 番 外形寸法 有効寸法 (内部) 標準価格 電池ホルダー/
電池構造 自重 電池ボックス
● ブラック ● ホワイト W H D w h d (g) (税別)
CS 75N-B CS 75N-W 35 12 75 26.6 5.3 59 無 12 190
アクセサリー
CS 75 -B CS 75 -W 35 12 75 26.6 5.3 25.4 CR2032×1 13 280 /機構部品
CS 90N-B CS 90N-W 45 12 90 36.6 5.3 74 無 18 200
CS 90 -B CS 90 -W 45 12 90 36.6 5.3 40.4 CR2032×1 20 300
カスタム製品
NEW CS100N-B NEW CS100N-W 50 16.8 100 41.6 10.1 82 無 24 240
NEW CS100 -B NEW CS100 -W 50 16.8 100 44.1 6.8 46 CR2450×1 / CR2477×1 26 380
CS115N-B CS115N-W 63 12 115 54.6 5.3 98 無 30 250 技術資料/
各種ご案内
CS115 -B CS115 -W 63 12 115 54.6 5.3 64.9 CR2032×2 33 390
1 -18
Page7
CSS SERIES シリコンカバー付プラスチックケース
プ
ラ
ス
チ
ッ
ク
ケ
ー
ス
■カスタム製品(穴加工・インクジェット印刷・表面シート製作)についてはP15-1~61をご覧下さい。 テクニカルデータ
型番目次/ ■カスタム製品のリピート注文品は5%割引致します。
Photo 使用温度範囲:-10℃~+60℃
INDEX
■シリコンカバー付の小型プラスチックケースです。CR2450/CR2477収納タイプを新たに追加しました。
プラスチック カバーは弾力があり滑りにくく、落下などの衝撃から機器を保護します。
ケース
■コイン電池収納スペースありタイプは電池交換が容易です。付属の端子を基板にはんだ付けしてご利用下さい。
コイン電池ボックス作製手順はP1-18をご参照下さい。
キャリング
ケース ■リモコン、無線機、簡易測定器等、小型の機器にご利用いただけます。
■ 4サイズ16機種、10タイプの色仕様からお選びいただけます。シリコンカバーは前面開口なしと開口ありの2タイプございます。
防水・防塵
樹脂ボックス
防水・防塵
アルミ/ 電池収納スペースなしタイプ 電池収納スペースありタイプ
ステンレス
ボックス
端子ボックス/
防水コネクタ/
ケーブル
グランド
アルミサッシ
ケース
アルミ
フレーム/
ヒートシンク
ケース
メタル
ケース 5 1 2 6 5 1 4 2 6 3
Raspberry 構成内容
Piケース No. 名 称 個 数 材 質 色 /表面処理
フリーサイズ 1 上カバー 1 ABS樹脂(UL94HB) ホワイト・ブラック /シボ
ケース/
フリーサイズ 2 下カバー 1 ABS樹脂(UL94HB) ホワイト・ブラック /シボ
パネル 3 電池カバー 1 ABS樹脂(UL94HB) ホワイト・ブラック /シボ
4 電池端子 1set / 2set(CSS115) ステンレス SUS304 ニッケルメッキ
ラックケース/
サブラック 5 シリコンカバー 1 シリコンゴム オレンジ・グリーン・シアン・ライトグレー・ブラック
6 取付ビス(ナベタッピングM1.6×6) 4 鉄 ニッケルメッキ・三価黒クロメート
棚板/
ラックパネル
オプション部品(別売)
電池ホルダー/
電池ボックス
アクセサリー
/機構部品
カスタム製品
CSS・CS用基板 ストラップ 基板取付タッピングビス ヘクサロビュラビス
技術資料/
各種ご案内 CSPBシリーズ STPSシリーズ EM-1.6 MR1.6-6S
P1-20 P1-21 P1-117 P1-117
1 -15
Page8
シリコンカバー仕様
記号 CL OP
開口なし 開口あり
形
状 プ
ラ
ス
色仕様 ■シリコンカバーは実物と写真では色が多少異なります。色確認の為、サンプルが必要な場合は営業部までお問い合わせ下さい。 チ
ッ
記号 BOブラック/オレンジ BG ブラック/グリーン BC ブラック/シアン BL ブラック/ライトグレー BB ブラック/ブラック ク
ケ
ー
ス
色
記号 WOホワイト/オレンジ WG ホワイト/グリーン WC ホワイト/シアン WL ホワイト/ライトグレー WB ホワイト/ブラック
型番目次/
色 INDEX
プラスチック
ケース
キャリング
ケース
寸法図 ■下記図面は代表共通図です。
各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。
防水・防塵
型番 CSS Nタイプ CSS75/CSS90 NEW CSS100 CSS115 樹脂ボックス
電池構造 無 CR2032×1個 ※CR2450×1個または CR2032×2個 防水・防塵
CR2477×1個 アルミ/
H ステンレス
ボックス
h
端子ボックス/
防水コネクタ/
ケーブル
ケ グランド
ー
ス
d 電 アルミサッシ
D 池 ケース
w 構
W 造
アルミ
フレーム/
ストラップ取付用穴 ヒートシンク
ケース
シリコンカバー開口面 (OPタイプのみ)
メタル
ケース
※ CSS100は下カバーに基板を付けるとCR2450、上カバーに付けるとCR2477を収納出来ます。詳細はP1-18をご確認下さい。
※renata製電池『 CR2477N』 には対応しておりません。 Raspberry
Piケース
型番・寸法・標準価格 ■CSSシリーズをご注文の際は型番末尾□□に色記号をつけて下さい。
フリーサイズ
外形寸法 有効寸法 (内部)
型 番 電池構造 自重(g) 標準価格 ケース/
(税別) フリーサイズ
W H D w h d パネル
CSS 75N -CL -□□ 38.6(35) 15.5(12) 78.6( 75) 26.6 5.3 59 無 24 ▲430
CSS 75N -OP -□□ 38.6(35) 15.5(12) 78.6( 75) 26.6 5.3 59 無 24 ▲430 ラックケース/
サブラック
CSS 75 -CL -□□ 38.6(35) 15.5(12) 78.6( 75) 26.6 5.3 25.4 CR2032×1 25 ▲520
CSS 75 -OP -□□ 38.6(35) 15.5(12) 78.6( 75) 26.6 5.3 25.4 CR2032×1 25 ▲520 棚板/
CSS 90N -CL -□□ 48.6(45) 15.5(12) 93.6( 90) 36.6 5.3 74 無 36 ▲480 ラックパネル
CSS 90N -OP -□□ 48.6(45) 15.5(12) 93.6( 90) 36.6 5.3 74 無 35 ▲480
CSS 90 -CL -□□ 48.6(45) 15.5(12) 93.6( 90) 36.6 5.3 40.4 CR2032×1 38 ▲580 電池ホルダー/
電池ボックス
CSS 90 -OP -□□ 48.6(45) 15.5(12) 93.6( 90) 36.6 5.3 40.4 CR2032×1 37 ▲580
NEW CSS100N -CL -□□ 54.1(50) 20.8(16.8) 104.1(100) 41.6 10.1 82 無 52 520
アクセサリー
NEW CSS100N -OP -□□ 54.1(50) 20.8(16.8) 104.1(100) 41.6 10.1 82 無 51 520 /機構部品
NEW CSS100 -CL -□□ 54.1(50) 20.8(16.8) 104.1(100) 44.1 6.8 46 CR2450×1 / CR2477×1 54 660
NEW CSS100 -OP -□□ 54.1(50) 20.8(16.8) 104.1(100) 44.1 6.8 46 CR2450×1 / CR2477×1 53 660
カスタム製品
CSS115N -CL -□□ 67.1(63) 16 (12) 119.1(115) 54.6 5.3 98 無 62 ▲580
CSS115N -OP -□□ 67.1(63) 16 (12) 119.1(115) 54.6 5.3 98 無 61 ▲580
CSS115 -CL -□□ 67.1(63) 16 (12) 119.1(115) 54.6 5.3 64.9 CR2032×2 65 ▲720 技術資料/
各種ご案内
CSS115 -OP -□□ 67.1(63) 16 (12) 119.1(115) 54.6 5.3 64.9 CR2032×2 64 ▲720
■( )内の数値はプラスチックケースの寸法です。 ▲は値上げした製品です。
1 -16
Page9
CSSC SERIES シリコンカバー
シリコンカバー仕様
プ 記号 CL OP ■ CSシリーズ用シリコンカバーです。前面開口なしと
ラ 開口なし 開口あり 開口ありの 2タイプ、5色からお選びいただけます。
ス
チ
ッ
ク 形
ケ 状
ー
ス
色仕様 ■ 実物と写真では色が多少異なります。色確認の為、サンプルが必要な場合は営業部までお問い合わせ下さい。
記号 ? オレンジ G グリーン C シアン L ライトグレー B ブラック
色
型番目次/
INDEX
プラスチック 寸法図 ■ 下記図面は代表共通図です。
ケース 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。
キャリング W
ケース a
防水・防塵
樹脂ボックス
防水・防塵
アルミ/
ステンレス
ボックス
端子ボックス/ b
防水コネクタ/ D
ケーブル
グランド
アルミサッシ c
ケース
構成内容
アルミ
フレーム/ 名 称 材 質 色
ヒートシンク
ケース シリコンカバー シリコンゴム オレンジ・グリーン・シアン・ライトグレー・ブラック
メタル 型番・寸法・標準価格 ■ CSSCシリーズをご注文の際は型番末尾□に色記号をつけて下さい。
ケース
型 番 W H D a b c d 対応機種 自重(g) 標準価格(税別)
CSSC 75-CL -□ 38.6 15.5 78.6 28.4 68.4 ─ ─ CS 75 12 240
Raspberry
Piケース CSSC 75-OP -□ 38.6 15.5 78.6 28.4 68.4 20 7.4 CS 75 12 240
CSSC 90-CL -□ 48.6 15.5 93.6 37.4 82.4 ─ ─ CS 90 18 280
フリーサイズ
ケース/ CSSC 90-OP -□ 48.6 15.5 93.6 37.4 82.4 30 7.4 CS 90 17 280
フリーサイズ
パネル CSSC100-CL -□ 54.1 20.8 104.1 42.4 92.4 ─ ─ CS100 28 280
CSSC100-OP -□ 54.1 20.8 104.1 42.4 92.4 33 12.2 CS100 27 280
ラックケース/ CSSC115-CL -□ 67.1 16 119.1 55.4 107.4 ─ ─ CS115 32 330
サブラック
CSSC115-OP -□ 67.1 16 119.1 55.4 107.4 45 7.4 CS115 31 330
※ 標準価格は目安の販売価格となります。
棚板/
ラックパネル ■ お客様の指定色は200個から作製可能です。500個以上は標準品と同単価で作製可能です。
指定色希望の場合は (パントン)カラーNo.をご連絡下さい。
また、希望色のサンプルを送付いただき、近似色で作製することも可能です。
電池ホルダー/
電池ボックス (パントン)カラーNo.でご指定いただいた場合の500個までの納期は約2.5か月です。
近似色での作製や500個以上の場合の納期はお問い合わせください。
アクセサリー
/機構部品
カスタム製品
技術資料/
各種ご案内
1 -19
H
d
Page10
オプション部品
CSPB SERIES CSS・CSシリーズ用基板
■CSS・CSシリーズに実装できる専用の基板です。試作や小ロット製作の際に
ご利用下さい。
■材質はガラスエポキシ(FR-4)で両面スルーホール、2.54mmピッチの基板 プ
です。 ラ
■CSS・CSシリーズに付属の電池端子を差し込むための穴があります。又、端 ス
子の向きを正しくセットするためのシルク印刷付です。 チ
ッ
ク
ケ
ー
ス
CSS・CSシリーズに付属している電池端子を差し込んでハンダ付け出来ます。
型番目次/
INDEX
プラスチック
ケース
キャリング
ケース
構成内容
名 称 個 数 材 質 色 /表面処理
防水・防塵
基板 1 ガラスエポキシ(FR-4)t1.0 スルーホール 鉛フリーハンダ レジスト 樹脂ボックス
取付ビス(ナベタッピングM1.6×4) 6 鉄 三価クロメート
防水・防塵
アルミ/
ステンレス
ボックス
寸法図 ■下記図面は代表共通図です。
端子ボックス/
各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 防水コネクタ/
ケーブル
グランド
CSPB-75・90・100 CSPB-115
W 1 W 1 アルミサッシ
ケース
6-φ1.7
6-φ1.7
アルミ
フレーム/
ヒートシンク
ケース
メタル
ケース
Raspberry
Piケース
フリーサイズ
ケース/
フリーサイズ
パネル
ラックケース/
サブラック
棚板/
シルク印刷 a シルク印刷 ラックパネル
a
電池ホルダー/
電池ボックス
※ケース取付穴部 (6-φ1.7) ははんだ処理をしておりません。
アクセサリー
/機構部品
型番・寸法・標準価格
型 番 W D a b c 適合ケース 標準価格(税別)
カスタム製品
CSPB- 75 28.9 68.9 24.9 28 28 CSS 75、CS 75 320
CSPB- 90 38.9 83.9 34.9 35.5 35.5 CSS 90、CS 90 370
NEW CSPB-100 45 94 38 31 38 CSS100、CS100 510 技術資料/
各種ご案内
CSPB-115 56.9 108.9 52.9 47.5 47.5 CSS115、CS115 540
1 -20
D
c b
D
c b
Page11
オプション部品
STPS SERIES ストラップ
プ 1 使用例
ラ 3 携帯タイプ ネックタイプ
ス 2
チ 1
ッ
ク
ケ
ー
ス
5
4
型番目次/
INDEX 2
プラスチック
ケース
キャリング
ケース
■ CSS・CSシリーズに取付可能なひも付タイプのストラップです。 着脱パーツ(ネックタイプのみ)
■携帯ストラップとネックストラップの2タイプございます。
防水・防塵
樹脂ボックス ■それぞれ4色の中からお選び下さい。
防水・防塵 ■ネックストラップタイプは着脱パーツ付ですので、ストラップを首にかけたまま機器だけを
アルミ/
ステンレス 取り付け、取り外しが出来ます。
ボックス
端子ボックス/
防水コネクタ/
ケーブル 色仕様
グランド
記号 G グリーン C シアン L ライトグレー B ブラック
アルミサッシ
ケース
アルミ
フレーム/ 色
ヒートシンク
ケース
メタル
ケース
Raspberry 構成内容
Piケース
No. 名 称 材 質 色
フリーサイズ 1 取付ひも ポリエステル ブラック
ケース/
フリーサイズ 2 ストラップ ポリエステル グリーン・シアン・ライトグレー・ブラック
パネル
3 キャップ(携帯タイプのみ) ナイロン ブラック
ラックケース/ 4 樹脂カバー(ネックタイプのみ) エラストマ ブラック
サブラック 5 着脱パーツ(ネックタイプのみ) ポリアセタール ブラック
棚板/
ラックパネル
型番・寸法・標準価格
電池ホルダー/
電池ボックス 型 番 ストラップ ストラップ
幅 長さ 標準価格(税別)
● グリーン ● シアン ● ライトグレー ● ブラック
アクセサリー STPS-140G STPS-140C STPS-140L STPS-140B 8 140 ▲400
/機構部品
STPS-450G STPS-450C STPS-450L STPS-450B 10 450 640
▲は値上げした製品です。
カスタム製品
技術資料/
各種ご案内
1 -21
Page12
オプション部品
CST SERIES コイン電池端子
使用例
プ
ラ
ス
チ
ッ
ク
ケ
ー
ス
■CR2032、CR2450、CR2477用の電池端子です。
■CST-2450Pはrenata製電池『 CR2477N』 に対応しておりません。
■CSS、CSシリーズには予め付属しております。紛失や破損などの際にご利用下さい。
型番・標準価格
型 番 適用電池 材質 /表面処理 端子構造 入 数 標準価格(税別)/袋 型番目次/
CST-2032P CR2032 SUS304 / ニッケルメッキ 基板取付ピン×2 10 / 袋 310 INDEX
CST-2032M CR2032 SUS304 / ニッケルメッキ 基板取付ピン×2 10 / 袋 460
NEW CST-2450P CR2450 / CR2477 SUS304 / ニッケルメッキ 基板取付ピン×2 10 / 袋 460 プラスチック
ケース
NEW CST-2450M CR2450 / CR2477 SUS304 / ニッケルメッキ 基板取付ピン×2 10 / 袋 600
キャリング
■各型番の詳細はホームページよりCAD図・PDF図、3DCADデータをダウンロードしてご確認下さい。 ケース
■実装時の端子向きは写真をご参照下さい。
防水・防塵
樹脂ボックス
CST-2032P CST-2450P
防水・防塵
アルミ/
ステンレス
3.4 4.2 ボックス
3 3 0.2 1 3.7 2.7 2.3 1 端子ボックス/
防水コネクタ/
ケーブル
グランド
アルミサッシ
ケース
11.5 15.2
アルミ
フレーム/
ヒートシンク
ケース
CST-2032M CST-2450M メタル
ケース
26.6 1.7 0.2 1 35.2 1.8 0.2 1
Raspberry
Piケース
CR2032-
フリーサイズ
ケース/
フリーサイズ
パネル
ラックケース/
サブラック
推奨基板加工寸法 推奨基板加工寸法 棚板/
ラックパネル
3.2 4
1.6 2
4-φ1 4-φ1 電池ホルダー/
電池ボックス
アクセサリー
/機構部品
カスタム製品
13.2 17.5
技術資料/
26.4 各種ご案内
35
1 -22
9
13
8
3.5 4
1
1
8.8
14
8
4.7 3
1
1
Page13
EM SERIES 固定用タッピングビス
■ 基板取付ボスに固定する際にご利用下さい。
■ EM-3-6は基板の板厚が t1.6以上の場合にご使用下さい。
プ
ラ
ス M
チ
ッ 型番・寸法・標準価格 ■ 材質 / 表面処理:鉄 / 三価クロメート
ク
ケ 型 番 M L 適応機種 入 数 標準価格(税別)/袋
ー EM-1.6 1.6 4 CSS・CS
ス WC・PS (M1.6ボスサイズのみ) 50 / 袋 310
EM-2 2 5 SIC・SIM・PS・TW・TWN・TWF
PF・WC ・ WP(M2ボスサイズのみ) 50 / 袋 250
WH・LC・LCT・LCS・LCE・PFE
WSC(カバー側ボスのみ)
EM-2.3 2.3 6 PF・PFF(M2.3ボスサイズのみ) 50 / 袋 250
TW・TWN・TWF(M2.3ボスサイズのみ)
WP(M2.3ボスサイズのみ)
EM-2.3-8 2.3 8 WSC (ベース側ボスのみ) 50 / 袋 250
EM-2.6 2.6 6 PF・PFF・WP (M2.6ボスサイズのみ) 50 / 袋 250
EM-3 3 5 SU・SS・SS-N・PR・OP・SY・GHA・LM 50 / 袋 250
TWS・TW・TWN・TWF (M3ボスサイズのみ)
EM-3-6 3 6 GA (M3ボスサイズのみ) 50 / 袋 250
型番目次/
INDEX ※標準価格は目安の販売価格となります。
プラスチック
ケース MR SERIES ヘクサロビュラタッピングビス
キャリング
ケース 皿タッピングビス ナベタッピングビス ヘッド形状(ピンあり) ヘッド形状(ピンなし)
防水・防塵
樹脂ボックス
防水・防塵 ヘクサロビュラ穴番号
アルミ/ ピン
ステンレス M M
ボックス
端子ボックス/ *注:MR1.6-6S、MR2.6-10□、MR3-14□はヘッド
防水コネクタ/ 中心部のピンはありません。
ケーブル
グランド
■ 通信機器用の特殊ネジや取外し防止用ネジとしてご利用下さい。
アルミサッシ
ケース ■ 締付け、取外しに専用ドライバーが必要になります。
アルミ ■ ヘクサロビュラとは、トルクスネジと同形状のネジでISO規格、JIS規格での名称です。
フレーム/
ヒートシンク 使用例 ■ 樹脂用のタッピングネジです。
ケース
メタル
ケース
型番・寸法・標準価格ラ
型 番 M L 穴番号 頭形状 材質 表面処理 適応機種 入数 標準価格(税別)/袋
Raspberry
Piケース MR1.6- 6S * 1.6 6 T3 ナベ 鉄 ニッケルメッキ CSS・CS 20 / 袋 310
MR2.5- 8PS 2.5 8 T8 ナベ 鉄 ニッケルメッキ PF・PFE・PFF(M2.5サイズ) 20 / 袋 220
フリーサイズ
ケース/ MR2.6-10S * 2.6 10 T8 皿 鉄 ニッケルメッキ TW/TWN 4-2-5・4-2-6・4-2-8・5-2-5・5-2-7・5-3-5・ 20 / 袋 260
フリーサイズ
パネル 5-3-7・5-4-7・8-2-8・8-4-8
MR2.6-10B * 2.6 10 T8 皿 鉄 三価黒クロメート TWF 4-2-5・5-2-5・5-3-5・5-2-7・5-3-7・5-4-7・5-3-9 20 / 袋 290
ラックケース/ MR2.6-12PS 2.6 12 T8 ナベ 鉄 ニッケルメッキ LCT/LCS/LC 115-F2・F3・145S-F6 20 / 袋 290
サブラック
LCT/LCS/LC 115H-F2・F3・M2・9V
MR2.6-14PS 2.6 14 T8 ナベ 鉄 ニッケルメッキ 135・135H-F4・M2・M3・9V
145・145H-F6・M2・M4 20 / 袋 290
棚板/
ラックパネル 165・165H-M4
TW/TWN7-2-11・7-4-11・7-5-11
電池ホルダー/ TWF7-2-11・7-4-11・7-5-11・8-2-8・8-4-8
電池ボックス MR2.6-14S 2.6 14 T8 皿 鉄 ニッケルメッキ LCT/LCS115-N・F2・F3 20 / 袋 290
LC115-N・F2・F3 ・145S-N・F6
LCE115-N
アクセサリー
/機構部品 LCT/LCS/LC 115H-N・F2・F3・M2・9V
135・135H-N・F4・M2・M3・9V
MR2.6-18S 2.6 18 T8 皿 鉄 ニッケルメッキ 145・145H-N・F6・M2・M4 20 / 袋 290
カスタム製品 165・165H-N・M4
LCE115H-N・135-N・145H-N・165H-N
MR3 - 8PS 3 8 T10 ナベ 鉄 ニッケルメッキ PF・PFE・PFF(M3サイズ) 20 / 袋 280
技術資料/ MR3 -14S * 3 14 T10 皿 鉄 ニッケルメッキ 20 / 袋 240
各種ご案内 TW・TWN・TWF(M3サイズ)
MR3 -14B * 3 14 T10 皿 鉄 三価黒クロメート 20 / 袋 240
※標準価格は目安の販売価格となります。
1-117
L
L
L
Page14
WM SERIES 壁掛ブラケット
使用方法
ア
ク
セ 取付例
サ
リ
ー
/
機
構
部
品
■壁面に引掛け機器の設置が出来る樹脂製の壁掛けブラケットです。
型番目次/ テクニカルデータ
Photo ■ 大小2サイズをご用意しておりますので機器の大きさに合わせて選択して下さい。
INDEX ■ケース板厚t0.8~t3.5まで対応しますので板金ケースから樹脂ボックスまで幅広いケースに使用出来ます。 耐荷重:WM-1……2kg
WM-2……5kg
プラスチック ■取付けの際はケースに穴加工が必要です。
ケース ■ベース部品にフック部品を引掛ける際の方向性がありますので現品にてご確認下さい。 ※ 耐荷重はしっかりブラケットを取付
けた状態での静荷重です。
キャリング
ケース
WM-1 WM-2
防水・防塵
樹脂ボックス
4-φ4.5取付用穴
1 4-φ3.5取付用穴 2 1
防水・防塵 R6
アルミ/
ステンレス ケース穴加工寸法
ボックス ケース穴加工寸法 2
端子ボックス/
防水コネクタ/
ケーブル
グランド
アルミサッシ
ケース
2-φ3.5 20 3 6
アルミ 29
フレーム/ 46
ヒートシンク W 45 2-M3インサートナット
ケース
46 3 8
4-φ4.5
メタル 58
ケース
65 4-M4インサートナット
■各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。
W 80
Raspberry
Piケース
フリーサイズ
ケース/
フリーサイズ
パネル 構成内容
No. 名 称 個 数 材 質 色 /表面処理
ラックケース/
サブラック 1 ベース 1 PC+ABS(UL94HB) オフホワイト・ダークグレー /シボ
2 フック 1 PC+ABS(UL94HB) オフホワイト・ダークグレー /シボ
棚板/ - 取付ビス 2(WM-1)
4(WM-2) 鉄 ニッケルメッキ
ラックパネル
付属ビス WM-1□:バインドM3×8
電池ホルダー/ WM-2□:バインドM4×8
電池ボックス
型番・寸法・標準価格
型 番
アクセサリー W D 対応ケース板厚 自重(g) 標準価格(税別)
/機構部品 ● オフホワイト ● ダークグレー
WM-1W WM-1D 45 65 t0.8~t3.5 11.5 300
カスタム製品 WM-2W WM-2D 80 115 t0.8~t3.5 48 ▲580
▲は値上げした製品です。
技術資料/
各種ご案内
14 -27
28
D 65
8 49
28
2.5 44
フック稼動 15
43
D 115
11 93
43
14 64
フック稼動 22
R1
1
Page15
NMG SERIES ネオジム磁石
ネオジム磁石とは…ネオジム・鉄・ホウ素を主成分とする希土類磁石(レアアース磁石)の一つです。
ア 永久磁石の中では最も強力です。
ク
セ
サ ■ 工作機械、キャビネット、鉄柱等に取付けの際にご使用下さい。
リ ■ 材質 / 表面処理:ネオジム / ニッケルメッキ
ー
/
機 丸型マグネット
構
部 φa
品
■ 接着剤等で取付けが可能です。
構成内容
型番目次/
INDEX 型 番 a b 自重(g) 標準価格(税別)
NMG3-15N 15 3 4 ▲270
プラスチック NMG3-20N 20 3 7.1 ▲310
ケース NMG5-22N 22 5 11.4 460
NMG5-25N 25 5 18.4 640
キャリング
ケース ▲は値上げした製品です。 ※標準価格は目安の販売価格となります。
防水・防塵
樹脂ボックス 丸型皿穴付マグネット
φa
防水・防塵
アルミ/ φb
ステンレス
ボックス
端子ボックス/
防水コネクタ/
ケーブル
グランド
アルミサッシ
ケース ■ 皿穴が付いておりますのでビス止めが可能です。
■ 全3サイズ(M3用、M4用、M5用)、4種類からご選択可能です。
アルミ
フレーム/
ヒートシンク ■ 皿穴側がN極です。 N極
ケース
メタル 構成内容 S極
ケース 型 番 a b c 皿穴サイズ 自重(g) 標準価格(税別)
NMG3-15M3 15 3.2 3 M3用 3.8 ▲310
Raspberry NMG3-20M3 20 3.2 3 M3用 6.9 ▲410
Piケース
NMG5-22M4 22 4.3 5 M4用 13.7 740
フリーサイズ NMG5-25M5 25 5.3 5 M5用 17.6 970
ケース/
フリーサイズ
パネル ▲は値上げした製品です。 ※標準価格は目安の販売価格となります。
ラックケース/
サブラック 角型皿穴付マグネット
a=50
棚板/ 40
ラックパネル
電池ホルダー/
電池ボックス
N極
アクセサリー
/機構部品 ■ 皿穴(M3用)が付いておりますのでビス止めが可能です。 S極
■ 皿穴側がN極です。
カスタム製品
構成内容
技術資料/ 型 番 a b c 皿穴サイズ 自重(g) 標準価格(税別)
各種ご案内
NMG3-50M3 50 10 3 M3用 11.3 ▲650
▲は値上げした製品です。 ※標準価格は目安の販売価格となります。
14 -29
b
c
c=3 φ3.2
b=10
Page16
取付例1
ア
ク
セ
サ
リ
ー
ケース内部にザグリ加工をする 接着剤でマグネットを取付け 磁石が強力ですので、樹脂の板厚を /
隔てても取付け可能です。 機
構
部
取付例2 品
型番目次/
INDEX
ケースに穴加工をする ナット等を使用して、外からビス止め 取付けをする プラスチック
ケース
キャリング
ケース
防水・防塵
取扱注意事項警告(磁力が大変強力ですので取扱いに注意が必要です。) 樹脂ボックス
防水・防塵
アルミ/
ステンレス
ボックス
磁石を離す際、吸着力によって衝突し、破損する恐れがあります。 端子ボックス/
防水コネクタ/
ケーブル
グランド
アルミサッシ
ケース
アルミ
フレーム/
ヒートシンク
ケース
メタル
ケース
Raspberry
Piケース
磁石は強い負荷によって、破損する恐れがあります。 フリーサイズ
ケース/
フリーサイズ
パネル
ラックケース/
サブラック
棚板/
ラックパネル
電池ホルダー/
電池ボックス
アクセサリー
/機構部品
・磁石を安易に放置すると、周囲の磁石や金属を勢い良く引き寄せ危険です。 カスタム製品
・磁石を携帯電話、アナログ時計、磁気カード、磁気テープ等に近づけないで下さい。 技術資料/
各種ご案内
記憶内容が破壊される恐れがあります。
14 -30
Page17
overlay
タカチ総合カタログ2022ー23年度版 19 裏 2022年 4月 5日 火曜日 7:35:31 PM CMYBelyaalglconekwnta
プラスチックケース + 表面シート製作
PLASTIC CASE WITH GRAPHIC PRINTED OVERLAY
プ
ラ
ス
チ
ッ
ク
ケ
ー
ス
型番目次/
INDEX
プラスチック
ケース
低イニシャルコストでの表面シート製作を実現!
キャリング
ケース
防水・防塵
樹脂ボックス 理由 表面シート・ カッティングプロッタ加工の為、
防水・防塵 1 両面テープの加工 金型代が不要!
アルミ/
ステンレス
ボックス
端子ボックス/
防水コネクタ/
ケーブル
グランド
理由 表面シートへの インクジェット印刷のため、
アルミサッシ
ケース 2 印刷 製版代が不要!
アルミ
フレーム/
ヒートシンク
ケース
メタル
ケース 理由 独自の金型製法により、
エンボス加工
3 型費用を大幅に削減!
Raspberry
Piケース
フリーサイズ
ケース/
フリーサイズ
パネル ●コスト比較
ラックケース/
サブラック
印刷 インクジェット カッティ
タカチ 両
データ 印刷 ング 面テープ
棚板/
ラックパネル 工程 作成 ラミネート データ カット・貼付
作成 外・内 カット
電池ホルダー/
電池ボックス
アクセサリー
/機構部品
従来の 印刷版製作 シート印刷 両面テープ
工程 ラミネート 抜き型製作 型抜き・貼付
カスタム製品 外内 型抜き
技術資料/
各種ご案内 コスト・製作時間
1 -1
001431_タカチ総合[2022-23]1章.indd 1 2022/03/31 10:48
Page18
タカチ総合カタログ2022ー23年度版 20 表 2022年 4月 5日 火曜日 7:35:31 PM CMYBelyaalglconekwnta
通常製作と比べ約半分の納期で製作可能!
表面シートエンボス加工無し 表面シートエンボス加工あり
分類 加工納期 分類 加工納期 プ
ラ
新規 実働7日 新規 実働15日 ス
チ
リピート 実働5日 リピート 実働6日 ッ
ク
ケ
ー
●納期の比較 ス
実働日 1日 2日 3日 4日 5日 6日 7日 8日 9日 10日
印刷データ シート印刷・両面テープ加工・シートカット
タカチ納期 カッティングデータ
シルク版作成 シート印刷・両面テープ加工・シート打ち抜き
一般的な納期
抜き型製作 型番目次/
INDEX
※納期は基準納期です。内容・数量により変わる事がございます。
※データ確認日は実働日に含まれません。 プラスチック
ケース
製作工程 キャリング
ケース
防水・防塵
樹脂ボックス
防水・防塵
アルミ/
ステンレス
ボックス
端子ボックス/
防水コネクタ/
ケーブル
グランド
アルミサッシ
ケース
①シートにインクジェット印刷 ②ラミネート貼り ③両面テープカット アルミ
フレーム/
ヒートシンク
ケース
メタル
ケース
Raspberry
Piケース
フリーサイズ
ケース/
フリーサイズ
パネル
④シートにカットした両面テープを貼る ⑤両面テープを貼ったシートをカット ⑥プレスでエンボススイッチ(突起形状)作成 ラックケース/
サブラック
棚板/
ラックパネル
電池ホルダー/
電池ボックス
アクセサリー
/機構部品
カスタム製品
⑦ケース追加工 ⑧ケースにシートを貼付け ⑨完成
技術資料/
▶ より詳細はP15-33〜40をご覧下さい。 各種ご案内
1 -2
001431_タカチ総合[2022-23]1章.indd 2 2022/03/31 10:48
