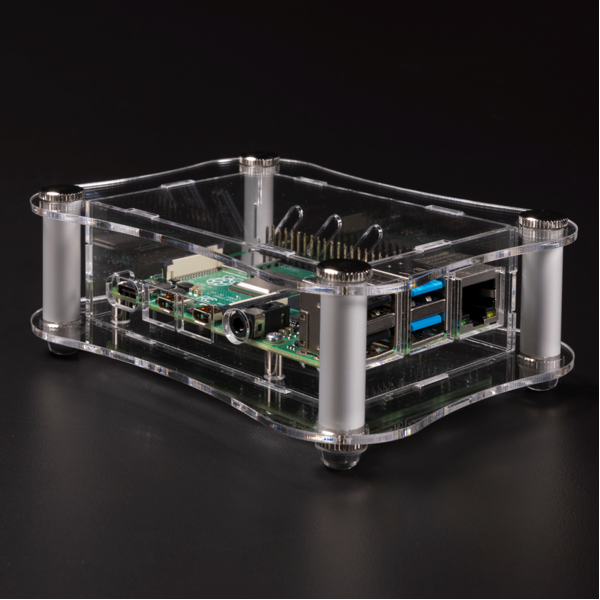

中身をカッコよく見せる！ Raspberry Pi 4 Model Bスケルトンケース
コーナーにアルミ円柱を使用した高級感のあるデザインのアクリルケースです。
Raspberry Pi 4 Model Bの基板が収納出来ます。
内部の基板を見せられる一味違ったスケルトンケースとして、Raspberry Piを楽しむことが出来ます。
【選べる3タイプのラインナップ】
RPA-4B-1：シングルボードタイプ ￥3,190
RPA-4B-2：基板2層タイプ ￥3,810
RPA-4B-1：壁付けタイプ(VESAマウントタイプ) ￥3,190
※VESAマントタイプとはPCディスプレイの取付ピッチで、(75x75mm/100x100mm)の取付穴が付いています。
PCディスプレイの裏側や、壁面に取付け可能です。
【構造・材質】
・パネル6面が平板で組立のしやすい構造
・パネル材質はアクリルt2.0mm
・上下カバーはロレットビスで手で簡単に付け外し可能。
基板取付用のスペーサー・ビスは付属しています。
ブルー・レッド・グリーン・パープル・スモ－クグレーなどカスタムカラーのアクリルで製作する事も可能です。
関連メディア
このカタログについて
| ドキュメント名 | Raspberry Pi 4B用 アクリルケース - タカチ電機工業 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2.5Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社タカチ電機工業 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
RPA SERIES Raspberry Pi 4B専用 アクリルケース
1
RPA-4B-1FはVESA規格の取付ピッチ（100×100mm）に対応しており、
PCディスプレイの裏側などに取付が可能です。
6 ■ Raspberry Pi 4B専用アクリルケースです。
■ノーマルタイプ、2層タイプ、フランジタイプの計3機種が選択可能です。
4 ■ Raspberry Pi ボード（基板）の販売はしておりません。
※エタノールやアルコール液を使用するとクラックを発生させる原因となります。
汚れを拭き取る場合は中性洗剤を薄めて使用するか、アクリル用クリーナー
を使用してください。
3 2
5 7 ※付属ビス：RPA-4B-1 ローレットビス×8
8 RPA-4B-2 ローレットビス×8
RPA-4B-1F ローレットビス×4
構成内容 皿M3×8三価クロメート×4
No. 名 称 個 数 材 質 色 /表面処理
1 上カバー 1 アクリル板 t2.0 透明
2 下カバー 1 アクリル板 t2.0 透明
3 パネル 4 アクリル板 t2.0 透明
4 支柱 4 アルミ押出材A6063S-T5 シルバーアルマイト
5 取付用ローレットビス（M3×8）※ 4 / 8 真ちゅう ニッケルメッキ
6 基板固定用スペーサー 4 真ちゅう ニッケルメッキ
7 Raspberry Pi取付用ビス（ナベM2.6×4） 4 鉄 三価クロメート
8 スペーサー取付用ビス（皿M2.6×5） 4 鉄 三価クロメート
5
Page2

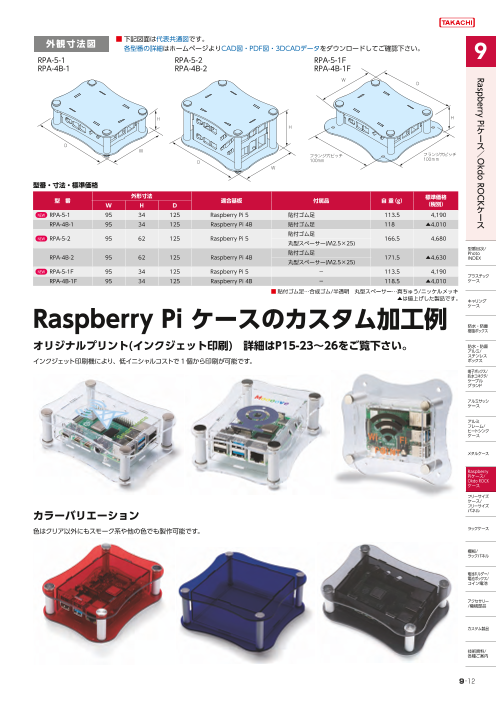

外観寸法図 ■各製品の詳細図はホームページよりCAD・PDF図をダウンロードしてご確認下さい。
RPA-4B-1 D 125
92.5 4-R20
付属品
名 称 材 質 色 /表面処理
ゴム足 ポリウレタン 透明
※貼付ゴム足なので任意の位置に取付けできます。
有効寸法 88.5
RPA-4B-2 D 12592.5 4-R20
付属品
名 称 材 質 色 /表面処理
ゴム足 ポリウレタン 透明
丸型スペーサー（M2.6×25） 真ちゅう ニッケルメッキ
※貼付ゴム足なので任意の位置に取付けできます。
有効寸法 88.5
RPA-4B-1F フランジ D134.5D 125 4-φ5
92.5
4-R20
有効寸法 88.5
フランジ穴ピッチ 100
型番・寸法・標準価格
寸法
型 番 自重（g） 標準価格
W H D
RPA-4B-1 95 34 125 118 3,190
RPA-4B-2 95 62 125 171.5 3,810
RPA-4B-1F 95 34 125 118.5 3,190
6
フランジ W125
W 95 W 95 W 95
H 34 62 ローレットビス H 2.5 H 62 62 ローレットビス H2.5 H 34 62
スペーサー H6.5
有効寸法 58
スペーサー H6.5 スペーサー H 6.5
有効寸法 51.5 有効寸法 58 有効寸法 23.5 有効寸法 58
有効寸法 23.5 フランジ穴ピッチ 100
Page3
スケルトンケースのカスタマイズ製作
オリジナルプリント（インクジェット印刷・彫刻）
インクジェット印刷機により、低イニシャルコストで1個から印刷が可能です。
また、彫刻・穴加工でロゴマークも入れられます。
材質変更
弊社 アルミケースの天板をアクリル板に変更し、 アクリル板を表側に取り付ける事により、
化粧パネルとしてもご使用いただけます。（使用型番：AWAシリーズ）
カラーバリエーション
色はクリア以外にもスモーク系や他の色でも製作可能です。
2
