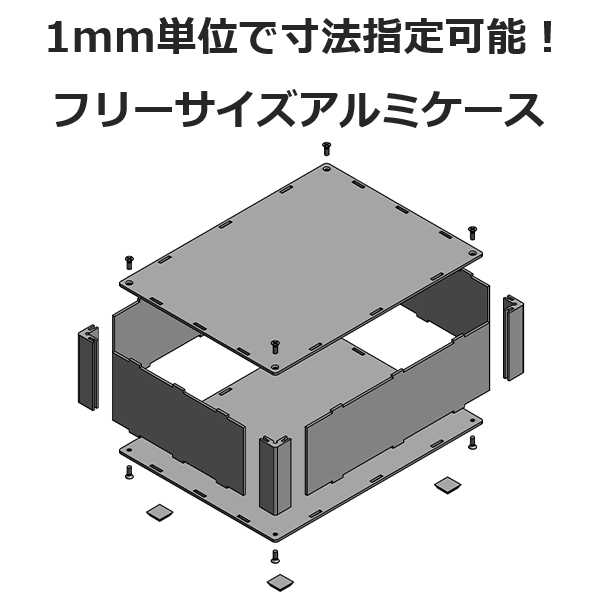

タカチ総合カタログ２０２２ー２３年度版　362　裏　2022年 4月 5日 火曜日　7:35:31 PM　CMYBelyaalglconekwnta ALSF SERIES フリーサイズアルミフレームボックス フ リ ー サ イ ズ ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15-1～61をご覧下さい。 ■ カスタム製品のリピート注文品は5%割引致します。 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス 1 ■ 4角にアルミ押出材を使用しておりますので、ビスでしっかり固定出来ます。 ボックス ■ 幅（W）と奥行き（D）は50～500mmまで、高さ（H）は30～500mmまで 端子ボックス/ 防水コネクタ/ 三方向1mm単位で指定出来るフリーサイズボックスです。 ケーブル グランド ■ ゴム足は無、有（5個）からお選びいただけます。 また、サイズはS（角12.7）、（L 角20.6）から選択可能です。 アルミサッシ ケース ■注意事項 アルミ フレーム/ ・ 幅、奥行き寸法の大きいサイズはカバー中央部を持ち上げるとカバーが ヒートシンク ケース 浮いてしまう可能性がございますので使用する際はご注意下さい。 メタル ケース Raspberry Piケース 3 フリーサイズ ケース/ フリーサイズ パネル ラックケース/ サブラック 4 2 カバーの浮きを無くしたい場合は 棚板/ オプションのキューブスペーサーを ラックパネル 6 5 ご利用下さい。 （P14－4 掲載） 電池ホルダー/ 電池ボックス 構成内容 No. 名　称 個　数 材　質 色 /表面処理 アクセサリー /機構部品 1 上下カバー 各1 アルミ板 A1100P シルバーアルマイト 2 Wパネル 2 アルミ板 A1100P シルバーアルマイト カスタム製品 3 Dパネル 2 アルミ板 A1100P シルバーアルマイト 4 支柱 4 アルミ押出材 A6063S-T5 シルバーアルマイト 5 取付ビス (六角穴付皿M3またはM4) 8 ステンレス 無処理　　　　　　 技術資料/ 各種ご案内 6 ゴム足 0又は5 ポリウレタン ブラック　　　　　 ※板厚が薄い為、取付六角穴ビスの頭が少し出っ張ります。 ■ 六角レンチ付です。 10 -3 10 フリーサイズ.indd 3 22/04/04 10:25

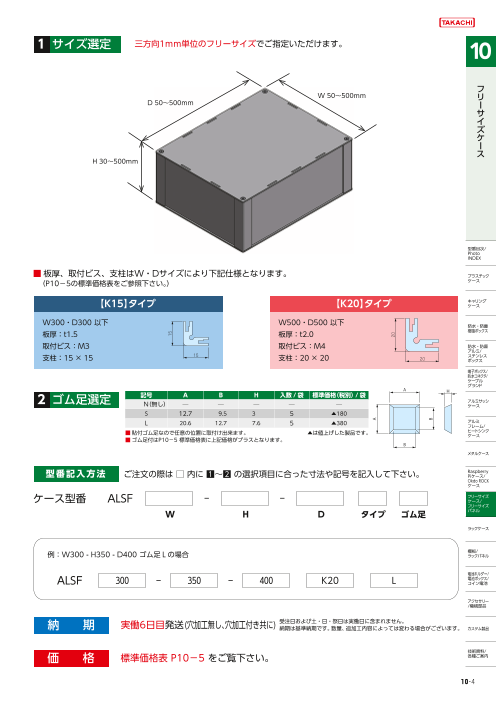

タカチ総合カタログ２０２２ー２３年度版　363　表　2022年 4月 5日 火曜日　7:35:31 PM　CMYBelyaalglconekwnta 1 サイズ選定 三方向1ｍｍ単位のフリーサイズでご指定いただけます。 フ W 50～500ｍｍ リ D 50～500ｍｍ ー サ イ ズ ケ ー ス H 30～500ｍｍ 型番目次/ Photo INDEX ■ 板厚、取付ビス、支柱はW・Dサイズにより下記仕様となります。 プラスチック 　（P10-5の標準価格表をご参照下さい。） ケース 【K15】タイプ 【K20】タイプ キャリング ケース W300・D300 以下 W500・D500 以下 防水・防塵 板厚：t1.5 板厚：t2.0 樹脂ボックス 取付ビス：M3 取付ビス：M4 防水・防塵 アルミ/ 支柱：15 × 15 15 支柱：200 ×1520 ステンレス 20 ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド A H 2 ゴム足選定 記号 A B H 入数 /袋 標準価格（税別）/袋 アルミサッシ N（無し） ─ ─ ─ ─ ─ ケース S 12.7 9.5 3 5 ▲150 L 20.6 12.7 7.6 5 ▲330 アルミ フレーム/ ■ 貼付ゴム足なので任意の位置に取付け出来ます。 ▲は値上げした製品です。 ヒートシンク ケース ■ ゴム足付はP10-5 標準価格表に上記価格がプラスとなります。 B メタル ケース 型番記入方法 ご注文の際は □ 内に 1～2 の選択項目に合った寸法や記号を記入して下さい。 Raspberry Piケース ケース型番　　ALSF - - フリーサイズ ケース/ フリーサイズ W H D タイプ ゴム足 パネル ラックケース/ サブラック 例：W300 - H350 - D400 ゴム足 L の場合 棚板/ ラックパネル ALSF 300 - 350 - 400 K20 L 電池ホルダー/ 電池ボックス アクセサリー /機構部品 納　　期 実働6日目発送(穴加工無し、穴加工付き共に) 受注日および土・日・祭日は実働日に含まれません。 納期は基準納期です。数量、追加工内容によっては変わる場合はございます。 カスタム製品 技術資料/ 価　　格 標準価格表 P10-5 をご覧下さい。 各種ご案内 10 -4 10 フリーサイズ.indd 4 22/04/04 10:25 15 20 15 A 20 B

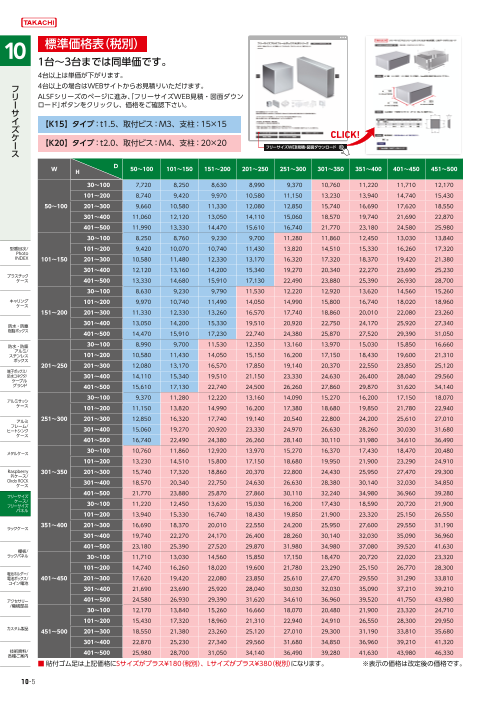

タカチ総合カタログ２０２２ー２３年度版　363　裏　2022年 4月 5日 火曜日　7:35:31 PM　CMYBelyaalglconekwnta 標準価格表（税別） 1台～3台までは同単価です。 4台以上は単価が下がります。 フ 4台以上の場合はWEBサイトからお見積りいただけます。 リ ALSFシリーズのページに進み、「フリーサイズWEB見積ページ」ボタン ー サ をクリックし、価格をご確認下さい。 イ ズ 【K15】タイプ：t1.5、取付ビス：M3、支柱：15×15 ケ CLICK! ー 【K20】タイプ：t2.0、取付ビス：M4、支柱：20×20 ス W D H 50～100 101～150 151～200 201～250 251～300 301～350 351～400 401～450 451～500 30～100 7,490 7,950 8,250 8,570 8,850 10,040 10,420 10,800 11,160 101～200 8,330 8,890 9,360 9,850 10,300 12,050 12,600 13,290 13,850 50～100 201～300 9,090 9,840 10,450 11,060 11,670 14,110 14,870 15,620 16,390 301～400 10,290 11,160 11,930 12,790 13,550 16,470 17,440 19,160 20,120 401～500 11,030 12,170 13,090 13,990 14,900 19,220 20,370 21,510 22,660 30～100 7,950 8,370 8,760 9,130 10,450 10,930 11,400 11,880 12,590 型番目次/ 101～200 8,890 9,430 9,960 10,530 12,520 13,100 13,760 14,540 15,430 Photo INDEX 101～150 201～300 9,840 10,580 11,260 11,940 14,570 15,400 16,250 17,110 18,870 301～400 11,160 12,000 12,830 13,780 17,040 17,910 19,610 20,800 22,080 プラスチック ケース 401～500 12,170 13,260 14,250 15,250 19,820 20,950 22,200 23,430 24,920 30～100 8,250 8,760 9,200 10,660 11,220 11,790 12,370 13,170 13,740 キャリング 101～200 9,360 9,960 10,570 12,710 13,480 14,140 14,900 16,010 16,770 ケース 151～200 201～300 10,450 11,260 12,020 14,760 15,720 16,640 17,590 19,450 20,400 防水・防塵 301～400 11,930 12,830 13,740 17,230 18,370 20,000 21,150 22,660 23,800 樹脂ボックス 401～500 13,090 14,250 15,330 20,000 21,330 22,590 23,920 25,500 26,830 防水・防塵 30～100 8,570 9,130 10,660 11,320 11,990 12,650 13,560 14,230 14,880 アルミ/ ステンレス 101～200 9,850 10,530 12,710 13,620 14,470 15,250 16,340 17,310 18,810 ボックス 201～250 201～300 11,060 11,940 14,760 15,820 16,860 17,890 19,820 20,870 21,940 端子ボックス/ 防水コネクタ/ 301～400 12,790 13,780 17,230 18,590 20,480 21,550 23,030 24,400 25,650 ケーブル グランド 401～500 13,990 15,250 20,000 21,440 22,870 24,200 25,890 27,320 29,500 アルミサッシ 30～100 8,850 10,450 11,220 11,990 12,740 13,760 14,510 15,270 16,020 ケース 101～200 10,300 12,520 13,480 14,470 15,430 16,530 17,490 19,200 20,140 アルミ 251～300 201～300 11,670 14,570 15,720 16,860 18,010 20,010 21,160 22,300 23,460 フレーム/ ヒートシンク 301～400 13,550 17,040 18,370 20,480 21,830 23,220 24,570 26,020 27,350 ケース 401～500 14,900 19,820 21,330 22,870 24,410 26,080 27,610 29,870 31,400 メタル 30～100 10,040 10,930 11,790 12,650 13,760 14,660 15,520 16,370 18,200 ケース 101～200 12,050 13,100 14,140 15,250 16,530 17,590 19,280 20,450 21,810 301～350 201～300 14,110 15,400 16,640 17,890 20,010 21,370 22,610 23,850 25,410 Raspberry Piケース 301～400 16,470 17,910 20,000 21,550 23,220 24,650 26,090 27,660 30,140 フリーサイズ 401～500 19,220 20,950 22,590 24,200 26,080 27,840 30,200 31,810 33,760 ケース/ フリーサイズ 30～100 10,420 11,400 12,370 13,560 14,510 15,520 16,470 18,400 19,340 パネル 101～200 12,600 13,760 14,900 16,340 17,490 19,280 20,430 22,000 23,140 ラックケース/ 351～400 201～300 14,870 16,250 17,590 19,820 21,160 22,610 23,940 25,580 26,940 サブラック 301～400 17,440 19,610 21,150 23,030 24,570 26,090 27,620 30,330 31,860 401～500 20,370 22,200 23,920 25,890 27,610 30,200 31,920 33,960 35,680 棚板/ ラックパネル 30～100 10,800 11,880 13,170 14,230 15,270 16,370 18,400 19,430 20,480 101～200 13,290 14,540 16,010 17,310 19,200 20,450 22,000 23,340 24,590 電池ホルダー/ 電池ボックス 401～450 201～300 15,620 17,110 19,450 20,870 22,300 23,850 25,580 27,030 29,220 301～400 19,160 20,800 22,660 24,400 26,020 27,660 30,330 32,080 33,720 アクセサリー 401～500 21,510 23,430 25,500 27,320 29,870 31,810 33,960 35,780 37,580 /機構部品 30～100 11,160 12,590 13,740 14,880 16,020 18,200 19,340 20,480 21,630 101～200 13,850 15,430 16,770 18,810 20,140 21,810 23,140 24,590 25,920 カスタム製品 451～500 201～300 16,390 18,870 20,400 21,940 23,460 25,410 26,940 29,220 30,750 301～400 20,120 22,080 23,800 25,650 27,350 30,140 31,860 33,720 35,450 技術資料/ 各種ご案内 401～500 22,660 24,920 26,830 29,500 31,400 33,760 35,680 37,580 39,510 ■ 貼付ゴム足は上記価格にSサイズがプラス￥150（税別）、Lサイズがプラス￥330（税別）になります。 ※表示の価格は改定後の価格です。 10 -5 10 フリーサイズ.indd 5 22/04/04 10:25

タカチ総合カタログ２０２２ー２３年度版　364　表　2022年 4月 5日 火曜日　7:35:31 PM　CMYBelyaalglconekwnta 外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 【K15】タイプ：t1.5、取付ビス：M3、支柱：15×15 W 50～300mm フ 5.4 a 5.4 幅（W）、奥行き（D）寸法によりハメ込み部aの寸法、箇所数が異なります。 リ 下記表をご確認下さい。 ー サ W寸法 ハメ込み部 a 箇所数（片側） イ ズ 50～100 10mm 1 ケ 101～150 20mm 1 ー 151～200 20mm 2 ス 201～300 20mm 3 D寸法 ハメ込み部 a 箇所数（片側） 50～100 10mm 1 101～150 20mm 1 151～200 20mm 2 201～300 20mm 3 型番目次/ Photo INDEX フレーム間 有効寸法 W-11.4 プラスチック ケース パネル間 有効寸法 W-7.2 キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 【K20】タイプ：t2.0、取付ビス：M4、支柱：20×20 端子ボックス/ 防水コネクタ/ ケーブル グランド W 50 ～ 500mm 7（ 10） 7（ 10） アルミサッシ b 幅（W）、奥行き（D）寸法によりハメ込み部bの寸法、箇所数が異なります。 ケース 下記表をご確認下さい。 アルミ フレーム/ W寸法 ハメ込み部 b 箇所数（片側） ヒートシンク ケース 50～100 10mm 1 101～150 20mm 1 メタル ケース 151～200 20mm 2 201～300 20mm 3 Raspberry 301～400 20mm 4 Piケース 401～500 20mm 5 フリーサイズ ケース/ フリーサイズ パネル D寸法 ハメ込み部 b 箇所数（片側） 50～100 10mm 1 ラックケース/ サブラック 101～150 20mm 1 151～200 20mm 2 棚板/ 201～300 20mm 3 ラックパネル 301～400 20mm 4 フレーム間 有効寸法 W-15.4（ W-21.4） 401～500 20mm 5 電池ホルダー/ 電池ボックス パネル間 有効寸法 W-9.2（ W-15.2） アクセサリー /機構部品 ※図面上（ ）内の数値はW・D寸法 301mm以上の寸法になります。 カスタム製品 技術資料/ 各種ご案内 10 -6 10 フリーサイズ.indd 6 22/04/04 10:25 D 50 ～ 500mm H 30 ～ 500mm D 50～300mm 7（ 10） 7（ 10） H 30～500mm 5.4 5.4 有効寸法 H-3 フレーム間 有効寸法 D-11.4 有効寸法 H-4 フレーム間 有効寸法 D-15.4（ D-21.4） パネル間 有効寸法 D-7.2 パネル間 有効寸法 D-9.2（ D-15.2）

ALGF SERIES コーナーガード付アルミフリーサイズケース フ リ ー サ イ ズ ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ■ カスタム製品（穴加工・インクジェット印刷・塗装）についてはP15-1～61をご覧下さい。 防水・防塵 樹脂ボックス ■ カスタム製品のリピート注文品は5%割引致します。 防水・防塵 ■ 幅（W）と奥行き（D）は55～500mmまで、高さ（H）は30～500mmまで アルミ/ ステンレス 三方向1mm単位で指定出来るフリーサイズケースです。 ボックス 1 ■ コーナーガードは弾力性のあるエラストマ製で耐衝撃性があります。 端子ボックス/ 防水コネクタ/ また、滑りにくいのでゴム足としての役割も果たします。 ケーブル グランド ■ 4角にアルミ押出材を使用しておりますので、ビスでしっかり固定出来ます。 アルミサッシ ケース 4 ■注意事項 アルミ ・ 幅、奥行き寸法の大きいサイズはカバー中央部を持ち上げるとカバーが フレーム/ ヒートシンク 浮いてしまう可能性がございますので使用する際はご注意下さい。 ケース メタル ケース Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル 3 5 ラックケース/ サブラック 6 2 カバーの浮きを無くしたい場合は オプションのキューブスペーサーを 棚板/ ラックパネル ご利用下さい。 （P14－4 掲載） 電池ホルダー/ 電池ボックス 構成内容 No. 名　称 個　数 材　質 色 /表面処理 アクセサリー /機構部品 1 上下カバー 各1 アルミ板 A1100P シルバーアルマイト 2 Wパネル 2 アルミ板 A1100P シルバーアルマイト カスタム製品 3 Dパネル 2 アルミ板 A1100P シルバーアルマイト 4 支柱 4 アルミ押出材 A6063S-T5 シルバーアルマイト 5 取付ビス (六角穴付皿M3またはM4) 8 ステンレス 無処理　　　　　　 技術資料/ 各種ご案内 6 コーナーガード 8 TPE ブラック・グレー　 ■ 六角レンチ付です。 10 -7

1 サイズ選定 三方向1ｍｍ単位のフリーサイズでご指定いただけます。 W 55～500ｍｍ D 55～500ｍｍ フ リ ー サ イ ズ ケ H 30～500ｍｍ ー ス 注意 ■ W・H・D寸法はアルミケースの外形寸法です。 　（コーナーガードの厚みは含んでおりません。） 　 コーナーガードを含んだ寸法はCAD図、PDF図を 　 ご確認下さい。 型番目次/ Photo ■ 板厚、取付ビス、支柱はW・Dサイズにより下記仕様となります。 INDEX 　（P10-9の標準価格表をご参照下さい。） プラスチック ケース 【K15】タイプ 【K20】タイプ キャリング ケース W300・D300 以下 W500・D500 以下 板厚：t1.5 板厚：t2.0 防水・防塵 取付ビス：M3 取付ビス：M4 樹脂ボックス 支柱：15 × 15 15 支柱：200 ×1520 20 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 2 カラー選定 下記2タイプの色仕様からご選択いただけます。 防水コネクタ/ ケーブル グランド 記号 ? ブラック ? グレー アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 色 メタル ケース Raspberry Piケース フリーサイズ ケース/ フリーサイズ 型番記入方法 ご注文の際は □ 内に 1～2 の選択項目に合った寸法や記号を記入して下さい。 パネル ラックケース/ サブラック ケース型番　　ALGF - - - W H D タイプ 色記号 棚板/ ラックパネル 電池ホルダー/ 例：W200 - H100 - D250 色記号Bの場合 電池ボックス ALGF 200 - 100 - 250 K20 - B アクセサリー /機構部品 納　　期 カスタム製品 実働6日目発送(穴加工無し、穴加工付き共に) 受注日および土・日・祭日は実働日に含まれません。 納期は基準納期です。数量、追加工内容によっては変わる場合はございます。 技術資料/ 価　　格 標準価格表 P10-9をご覧下さい。 各種ご案内 10 -8 15 20 15 20

標準価格表（税別） 1台～3台までは同単価です。 価格例 W H D 4台以上は価格が下がりますので別途お見積り致します。 ALGF　200 － 100 － 250 K20-B フ お見積りはお引き合確認後、早急にご回答致します。 注意：1台あたりの価格です。 リ 11,460 ー サ 8,250 イ ズ 【K15】タイプ：t1.5、取付ビス：M3、支柱：15×15 6,840 6,560 ケ 1台…3台 10台 50台 100台 ー 【K20】タイプ：t2.0、取付ビス：M4、支柱：20×20 ス W D H 55～100 101～150 151～200 201～250 251～300 301～350 351～400 401～450 451～500 30～100 8,140 8,600 8,920 9,220 9,510 10,850 11,240 11,610 11,990 101～200 8,990 9,560 10,020 10,520 10,980 12,860 13,420 14,110 14,680 55～100 201～300 9,740 10,520 11,120 11,730 12,320 14,920 15,680 16,450 17,200 301～400 10,940 11,830 12,580 13,450 14,210 17,280 18,250 19,970 20,930 401～500 11,700 12,830 13,740 14,660 15,570 20,030 21,180 22,320 23,470 30～100 8,600 9,040 9,410 9,800 11,250 11,740 12,220 12,690 13,400 型番目次/ 101～200 9,560 10,080 10,610 11,200 13,310 13,910 14,570 15,360 16,250 Photo INDEX 101～150 201～300 10,520 11,240 11,920 12,600 15,360 16,220 17,060 17,930 19,680 301～400 11,830 12,650 13,490 14,430 17,830 18,730 20,420 21,610 22,890 プラスチック ケース 401～500 12,830 13,910 14,920 15,900 20,610 21,770 23,010 24,250 25,730 30～100 8,920 9,410 9,870 11,460 12,020 12,600 13,190 13,990 14,550 キャリング 101～200 10,020 10,610 11,220 13,510 14,270 14,960 15,710 16,820 17,590 ケース 151～200 201～300 11,120 11,920 12,690 15,550 16,510 17,450 18,400 20,260 21,210 防水・防塵 301～400 12,580 13,490 14,410 18,030 19,180 20,810 21,960 23,470 24,620 樹脂ボックス 401～500 13,740 14,920 15,980 20,790 22,130 23,400 24,740 26,310 27,660 防水・防塵 30～100 9,220 9,800 11,460 12,110 12,780 13,470 14,370 15,040 15,700 アルミ/ ステンレス 101～200 10,520 11,200 13,510 14,410 15,260 16,060 17,150 18,120 19,620 ボックス 201～250 201～300 11,730 12,600 15,550 16,610 17,650 18,700 20,630 21,680 22,750 端子ボックス/ 防水コネクタ/ 301～400 13,450 14,430 18,030 19,380 21,290 22,360 23,840 25,210 26,460 ケーブル グランド 401～500 14,660 15,900 20,790 22,230 23,660 25,020 26,700 28,130 30,310 アルミサッシ 30～100 9,510 11,250 12,020 12,780 13,530 14,570 15,320 16,080 16,850 ケース 101～200 10,980 13,310 14,270 15,260 16,230 17,340 18,300 20,010 20,970 アルミ 251～300 201～300 12,320 15,360 16,510 17,650 18,800 20,820 21,970 23,110 24,280 フレーム/ ヒートシンク 301～400 14,210 17,830 19,180 21,290 22,620 24,030 25,380 26,830 28,170 ケース 401～500 15,570 20,610 22,130 23,660 25,200 26,890 28,420 30,690 32,210 メタル 30～100 10,850 11,740 12,600 13,470 14,570 15,480 16,340 17,190 19,010 ケース 101～200 12,860 13,910 14,960 16,060 17,340 18,400 20,090 21,260 22,630 301～350 201～300 14,920 16,220 17,450 18,700 20,820 22,180 23,430 24,660 26,230 Raspberry Piケース 301～400 17,280 18,730 20,810 22,360 24,030 25,460 26,910 28,470 30,950 フリーサイズ 401～500 20,030 21,770 23,400 25,020 26,890 28,650 31,010 32,640 34,580 ケース/ フリーサイズ 30～100 11,240 12,220 13,190 14,370 15,320 16,340 17,280 19,210 20,160 パネル 101～200 13,420 14,570 15,710 17,150 18,300 20,090 21,240 22,810 23,950 ラックケース/ 351～400 201～300 15,680 17,060 18,400 20,630 21,970 23,430 24,750 26,400 27,750 サブラック 301～400 18,250 20,420 21,960 23,840 25,380 26,910 28,430 31,150 32,670 401～500 21,180 23,010 24,740 26,700 28,420 31,010 32,730 34,770 36,490 棚板/ ラックパネル 30～100 11,610 12,690 13,990 15,040 16,080 17,190 19,210 20,250 21,310 101～200 14,110 15,360 16,820 18,120 20,010 21,260 22,810 24,150 25,400 電池ホルダー/ 電池ボックス 401～450 201～300 16,450 17,930 20,260 21,680 23,110 24,660 26,400 27,840 30,030 301～400 19,970 21,610 23,470 25,210 26,830 28,470 31,150 32,890 34,540 アクセサリー 401～500 22,320 24,250 26,310 28,130 30,690 32,640 34,770 36,590 38,410 /機構部品 30～100 11,990 13,400 14,550 15,700 16,850 19,010 20,160 21,310 22,450 101～200 14,680 16,250 17,590 19,620 20,970 22,630 23,950 25,400 26,750 カスタム製品 451～500 201～300 17,200 19,680 21,210 22,750 24,280 26,230 27,750 30,030 31,560 301～400 20,930 22,890 24,620 26,460 28,170 30,950 32,670 34,540 36,260 技術資料/ 各種ご案内 401～500 23,470 25,730 27,660 30,310 32,210 34,580 36,490 38,410 40,320 10 -9

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 【K15】タイプ：t1.5、取付ビス：M3、支柱：15×15 W 55～300mm 5.4 5.4 フ a 幅（W）、奥行き（D）寸法によりハメ込み部aの寸法、箇所数が異なります。 リ 下記表をご確認下さい。 ー サ W寸法 ハメ込み部 a 箇所数（片側） イ 55～100 10mm 1 ズ 101～150 20mm 1 ケ ー 151～200 20mm 2 ス 201～300 20mm 3 D寸法 ハメ込み部 a 箇所数（片側） 55～100 10mm 1 101～150 20mm 1 151～200 20mm 2 201～300 20mm 3 コーナーガード 寸法図 型番目次/ Photo 20 INDEX M3用皿穴 8.5 13 フレーム間 有効寸法 W-11.4 プラスチック ケース パネル間 有効寸法 W-7.2 キャリング ケース 防水・防塵 樹脂ボックス 3 1.5 3 防水・防塵 アルミ/ ステンレス 【K20】タイプ：t2.0、取付ビス：M4、支柱：20×20 ボックス 端子ボックス/ 防水コネクタ/ W 55 ～ 500mm 幅（W）、奥行き（D）寸法によりハメ込み部bの寸法、箇所数が異なります。 ケーブル 下記表をご確認下さい。 グランド 7（ 10） 7（ 10） b アルミサッシ W寸法 ハメ込み部 b 箇所数（片側） ケース 55～100 10mm 1 101～150 20mm 1 アルミ フレーム/ 151～200 20mm 2 ヒートシンク ケース 201～300 20mm 3 301～400 20mm 4 メタル ケース 401～500 20mm 5 Raspberry D寸法 ハメ込み部 b 箇所数（片側） Piケース 55～100 10mm 1 フリーサイズ 101～150 20mm 1 ケース/ フリーサイズ 151～200 20mm 2 パネル 201～300 20mm 3 301～400 20mm 4 ラックケース/ サブラック 401～500 20mm 5 棚板/ ラックパネル フレーム間 有効寸法 W-15.4（ W-21.4） コーナーガード 寸法図 30 パネル間 有効寸法 W-9.2（ W-15.2） 電池ホルダー/ M4用皿穴 17 11.1 (14.1) 電池ボックス アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 ※図面上（ ）内の数値はW・D寸法 301mm以上の寸法になります。 4.5 3 4 10 -10 D 55 ～ 500mm H 30 ～ 500mm D 55～300mm 7（ 10） 7（ 10） H 30～500mm 5.4 5.4 有効寸法 H-3 フレーム間 有効寸法 D-11.4 有効寸法 H-4 フレーム間 有効寸法 D-15.4（ D-21.4） パネル間 有効寸法 D-7.2 パネル間 有効寸法 D-9.2（ D-15.2） 30 20 11.1 (14.1) 8.5 3 4.5
