スケルトン アクリルケース（電子機器・装置用）- タカチ電機工業

クリアだから見せられる スケルトンケース CASE BOX RACK & CUSTOM 株式会社タカチ電機工業

「見せる」にこだわった新感覚スケルトンケース 組込みコンピューター Raspberry Pi ケース 温度表示機 1

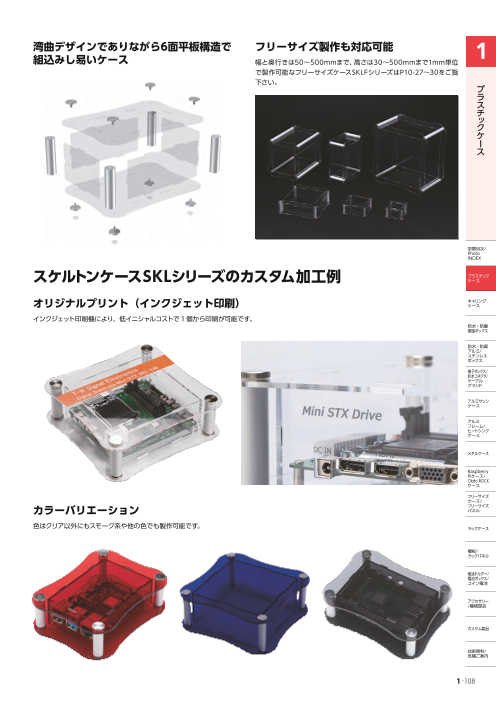

スケルトンケースのカスタマイズ製作 オリジナルプリント（インクジェット印刷・彫刻） インクジェット印刷機により、低イニシャルコストで1個から印刷が可能です。 また、彫刻・穴加工でロゴマークも入れられます。 材質変更 弊社 アルミケースの天板をアクリル板に変更し、 アクリル板を表側に取り付ける事により、 化粧パネルとしてもご使用いただけます。（使用型番：AWAシリーズ） カラーバリエーション 色はクリア以外にもスモーク系や他の色でも製作可能です。 2

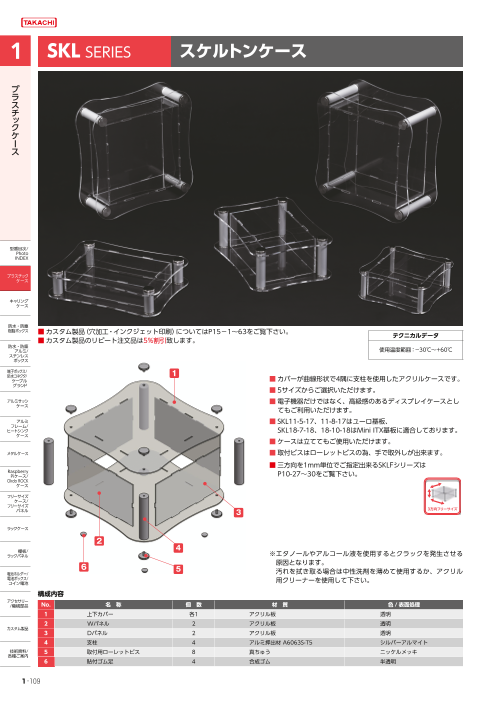

SKL SERIES スケルトンケース ■カスタム製品（穴加工・インクジェット印刷）についてはホームページをご覧下さい。 ■CADデータ（DXF/DWG）でご依頼いただくと5%割引、リピート注文品は更に5%割引致します。 1 ■カバーが曲線形状で4隅に支柱を使用したアクリルケースです。 ■ 5サイズからご選択いただけます。 ■電子機器だけではなく、高級感のあるディスプレイケースとし てもご利用頂けます。 ■ SKL11-5-17、11-8-17はユーロ基板、 SKL18-7-18、18-10-18はMini ITX基板に適合しております。 ■ケースは立ててもご使用いただけます。 ■取付ビスはローレットビスの為、手で取り外しが出来ます。 ■お客様のご指定サイズで製作できるフリーサイズケース SKLFシリーズはP7～P10をご覧下さい。 3 ※ エタノールやアルコール液を使用するとクラックを発生させる 原因となります。 2 　 汚れを拭き取る場合は中性洗剤を薄めて使用するか、アクリル 4 用クリーナーを使用してください。 6 5 構成内容 No. 名　称 個　数 材　質 色 /表面処理 1 上下カバー　　　　　 各1 アクリル板 透明　　　　　　　 2 Wパネル　　　　　　 2 アクリル板 透明　　　　　　　 3 Dパネル　　　　　　 2 アクリル板 透明　　　　　　　 4 支柱　　　　　　　　 4 アルミ押出材 A6063S-T5 シルバーアルマイト 5 取付用ローレットビス 8 真ちゅう ニッケルメッキ　　 6 ゴム足　　　　　　　 4 ポリウレタン 透明　　　　　　　 3

外観寸法図 ■下記図面は代表共通図です。 各製品の詳細図はホームページよりCAD・PDF図をダウンロードしてご確認下さい。 H 4-R W B-B B 有効寸法 b A A B w ローレットビス寸法図 M3用 M4用 A-A 3.5 8 2.5 8 φ20 φ12 t φ11.2 付属ゴム足 寸法 有効寸法 a ※貼付ゴム足なので任意の位置に取付けできます。 型番・寸法・標準価格 外形寸法 四角部寸法 有効寸法 型　番 R 板厚 t 付属ローレットビス 自重（g） 標準価格 W H D w d a b c SKL10- 5-10 141 51 141 105 105 101 47 101 25 2 M3用 191.5 3,660 SKL11- 5-17 165 47 225 107 167 101 41 161 25 3 M4用 507 5,170 SKL11- 8-17 165 77 225 107 167 101 71 161 25 3 M4用 643 5,590 SKL18- 7-18 239 67 239 177 177 171 61 171 40 3 M4用 762 6,040 SKL18-10-18 239 102 239 177 177 171 96 171 40 3 M4用 940.5 6,560 ■同構造のアルミタイプ、フリーサイズもございます。 スケルトンフリーサイズケース 曲線型アルミケース 曲線型アルミフリーサイズケース SKLFシリーズ　P7～10 ALRシリーズ　P17～18 ALRFシリーズ　P19～22 4 D t d 5.1 有効寸法 c

RPA SERIES Raspberry Pi 4B専用 アクリルケース 1 RPA-4B-1FはVESA規格の取付ピッチ（100×100mm）に対応しており、 PCディスプレイの裏側などに取付が可能です。 6 ■ Raspberry Pi 4B専用アクリルケースです。 ■ノーマルタイプ、2層タイプ、フランジタイプの計3機種が選択可能です。 4 ■ Raspberry Pi ボード（基板）の販売はしておりません。 ※エタノールやアルコール液を使用するとクラックを発生させる原因となります。 汚れを拭き取る場合は中性洗剤を薄めて使用するか、アクリル用クリーナー を使用してください。 3 2 5 7 ※付属ビス：RPA-4B-1 ローレットビス×8 8 　　　　　　RPA-4B-2 ローレットビス×8 　　　　　　RPA-4B-1F ローレットビス×4 構成内容 皿M3×8三価クロメート×4 No. 名　称 個　数 材　質 色 /表面処理 1 上カバー 1 アクリル板 t2.0 透明　　　　　　　 2 下カバー 1 アクリル板 t2.0 透明　　　　　　　 3 パネル 4 アクリル板 t2.0 透明　　　　　　　 4 支柱 4 アルミ押出材A6063S-T5 シルバーアルマイト 5 取付用ローレットビス（M3×8）※ 4 / 8 真ちゅう ニッケルメッキ　　 6 基板固定用スペーサー 4 真ちゅう ニッケルメッキ　　 7 Raspberry Pi取付用ビス（ナベM2.6×4） 4 鉄 三価クロメート　　 8 スペーサー取付用ビス（皿M2.6×5） 4 鉄 三価クロメート　　 5

外観寸法図 ■各製品の詳細図はホームページよりCAD・PDF図をダウンロードしてご確認下さい。 RPA-4B-1 D 125 92.5 4-R20 付属品 名　称 材　質 色 /表面処理 ゴム足 ポリウレタン 透明 ※貼付ゴム足なので任意の位置に取付けできます。 有効寸法 88.5 RPA-4B-2 D 125 92.5 4-R20 付属品 名　称 材　質 色 /表面処理 ゴム足 ポリウレタン 透明 丸型スペーサー（M2.6×25） 真ちゅう　　 ニッケルメッキ ※貼付ゴム足なので任意の位置に取付けできます。 有効寸法 88.5 RPA-4B-1F フランジ D134.5 D 125 4-φ5 92.5 4-R20 有効寸法 88.5 フランジ穴ピッチ 100 型番・寸法・標準価格 寸法 型　番 自重（g） 標準価格 W H D RPA-4B-1 95 34 125 118 3,190 RPA-4B-2 95 62 125 171.5 3,810 RPA-4B-1F 95 34 125 118.5 3,190 6 フランジ W125 W 95 W 95 W 95 H 34 62 ローレットビス H 2.5 H 62 62 ローレットビス H2.5 H 34 62 スペーサー H6.5 有効寸法 58 スペーサー H 6.5 有効寸法 51.5 有効寸法 58スペーサー H6.5 有効寸法 23.5 有効寸法 58 有効寸法 23.5 フランジ穴ピッチ 100

SKLF SERIES スケルトンフリーサイズケース フ リ ー サ イ ズ ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス ■カスタム製品（穴加工・インクジェット印刷）についてはP15-1～61をご覧下さい。 防水・防塵 ■カスタム製品のリピート注文品は5%割引致します。 アルミ/ ステンレス ■コーナーにアルミ円柱を使用し、湾曲デザインの高級感あるアクリルケース。 ボックス ■幅（W）と奥行き（D）は50～500mmまで、高さ(H)は30～500mmまで 端子ボックス/ 防水コネクタ/ 1 三方向1mm単位で指定出来るフリーサイズケースです。 ケーブル グランド ■ローレットビスにより手で付け外し出来ますので、メンテナンスが容易です。 アルミサッシ ケース ※ エタノールやアルコール液を使用すると割れを発生させる原因となります。 　 汚れを取る場合は中性洗剤を薄めるかアクリル用クリーナーを使用下さい。 アルミ フレーム/ ヒートシンク ケース ■注意事項 ・幅 、奥行き寸法の大きいサイズはカバー中央部を持ち上げるとカバーが メタル ケース 浮いてしまう可能性がございますので使用する際はご注意下さい。 Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル 3 ラックケース/ サブラック 2 棚板/ 4 カバーの浮きを無くしたい場合は ラックパネル オプションのキューブスペーサーを 6 5 ご利用下さい。 電池ホルダー/ 電池ボックス （P14－4 掲載） 構成内容 アクセサリー /機構部品 No. 名　称 個　数 材　質 色 /表面処理 1 上下カバー 各1 アクリル板 透明　　　　　　　 2 Wパネル 2 アクリル板 透明　　　　　　　 カスタム製品 3 Dパネル 2 アクリル板 透明　　　　　　　 4 支柱 4 アルミ押出材 A6063S-T5 シルバーアルマイト 技術資料/ 5 取付用ローレットビス 8 真ちゅう ニッケルメッキ　　 各種ご案内 6 ゴム足 0又は5 ポリウレタン 透明　　　　　　　 10 -27

1 サイズ選定 三方向1ｍｍ単位のフリーサイズでご指定いただけます。 ※ 指定寸法はケース外形寸法ではなく、四角部の外形寸法、 H寸法は板厚込みの寸法になりますのでご注意下さい。 W 50～500mm H 30～500mm フ リ ー サ イ ズ ケ ー ス 型番目次/ Photo INDEX プラスチック ケース ■板厚、ローレットビス、支柱はW・Dサイズにより下記仕様となります。 　（P10-29の標準価格表をご参照下さい。） キャリング ケース 【S10】タイプ 【S18】タイプ 防水・防塵 φ18 樹脂ボックス W150・D150 以下 φ10 W500・D500 以下 板厚：t2.0 板厚：t3.0 防水・防塵 アルミ/ ステンレス ローレットビス：M3 ローレットビス：M4 ボックス 支柱：外形φ 10 支柱：外形φ 18 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ 2 ゴム足選定 記号 A H 入数 /袋 標準価格（税別）/袋 ケース N（無し） ─ ─ ─ ─ アルミ S 11.2 5.1 5 ▲330 フレーム/ ヒートシンク L 15.7 7.9 5 ▲550 A ケース ■貼付ゴム足なので任意の位置に取付け出来ます。 ▲は値上げした製品です。 ■ゴム足付はP10-29標準価格表に上記価格がプラスとなります。 メタル ケース 型番記入方法 Raspberry ご注文の際は □ 内に 1～2 の選択項目に合った寸法や記号を記入して下さい。 Piケース フリーサイズ ケース型番　　SKLF - - ケース/ フリーサイズ パネル W H D タイプ ゴム足 ラックケース/ サブラック 例：W250 - H150 - D300 ゴム足 Lの場合 棚板/ ラックパネル SKLF 250 - 150 - 300 S18 L 電池ホルダー/ 電池ボックス アクセサリー /機構部品 納　　期 実働7日目発送(穴加工無し、穴加工付き共に) 受注日および土・日・祭日は実働日に含まれません。納期は基準納期です。数量、追加工内容によっては変わる場合はございます。 カスタム製品 技術資料/ 価　　格 標準価格表 P10-29 をご覧下さい。 各種ご案内 10 -28 D 50～500mm H

標準価格表（税別） 1台～3台までは同単価です。 価格例 W H D 4台以上は価格が下がりますので別途お見積り致します。 SKLF　150 － 100 － 200 S18N フ お見積りはお引き合確認後、早急にご回答致します。 注意：1台あたりの価格です。 11,430 リ ー サ 9,260 イ ズ 【S10】タイプ：t2.0、ビス：M3、支柱：φ10 8,120 7,910 ケ 1台…3台 10台 50台 100台 ー 【S18】タイプ：t3.0、ビス：M4、支柱：φ18 ス W D H 50～100 101～150 151～200 201～250 251～300 301～350 351～400 401～450 451～500 30～100 8,060 8,400 11,030 11,300 11,550 11,990 12,250 12,600 12,870 101～200 8,710 9,090 12,430 12,830 13,170 13,650 14,010 14,920 15,270 50～100 201～300 9,300 9,780 13,830 14,250 14,700 15,720 16,170 16,710 17,160 301～400 10,400 10,900 15,650 16,630 17,160 17,830 18,350 19,970 20,520 401～500 10,960 12,000 17,440 18,070 18,690 20,430 21,040 21,770 22,410 30～100 8,390 8,650 11,430 11,730 12,170 12,520 12,810 13,230 13,970 型番目次/ 101～200 9,090 9,380 12,870 13,320 13,830 14,230 14,630 15,580 16,410 Photo INDEX 101～150 201～300 9,780 10,200 14,410 14,880 15,490 16,430 16,920 17,530 18,830 301～400 10,900 11,340 16,260 17,290 18,000 18,570 19,550 20,830 21,840 プラスチック ケース 401～500 12,000 12,970 18,620 19,280 20,460 21,720 22,400 23,180 24,280 30～100 11,030 11,430 11,780 12,250 12,600 13,020 13,350 14,250 14,620 キャリング 101～200 12,430 12,870 13,310 13,940 14,360 14,810 15,260 16,700 17,150 ケース 151～200 201～300 13,830 14,410 14,930 15,580 16,120 17,100 17,630 19,100 19,640 防水・防塵 301～400 15,650 16,260 16,890 18,080 18,700 19,730 20,360 22,110 22,740 樹脂ボックス 401～500 17,440 18,600 19,320 20,540 21,260 22,570 23,280 24,540 25,260 防水・防塵 30～100 11,300 11,730 12,250 12,650 13,040 13,490 14,300 14,830 15,250 アルミ/ ステンレス 101～200 12,830 13,310 13,940 14,460 14,940 15,420 16,340 17,410 18,300 ボックス 201～250 201～300 14,250 14,880 15,580 16,170 16,740 17,770 19,160 19,880 20,460 端子ボックス/ 防水コネクタ/ 301～400 16,630 17,310 18,090 19,210 20,260 20,930 22,030 23,420 24,100 ケーブル グランド 401～500 18,070 19,280 20,540 21,310 22,070 23,420 24,600 25,500 26,860 30～100 11,550 12,170 12,600 13,040 13,490 14,410 14,830 15,420 15,860 アルミサッシ ケース 101～200 13,170 13,830 14,360 14,940 15,480 16,430 16,970 18,480 19,020 アルミ 251～300 201～300 14,700 15,490 16,120 16,740 17,370 19,260 19,880 20,640 21,260 フレーム/ ヒートシンク 301～400 17,160 18,010 18,710 20,260 20,980 22,130 22,830 24,280 24,990 ケース 401～500 18,690 20,460 21,260 22,070 22,870 24,700 25,500 27,030 27,840 メタル 30～100 11,990 12,520 12,990 13,490 14,410 14,940 15,420 16,060 17,530 ケース 101～200 13,650 14,230 14,810 15,430 16,430 17,000 17,970 19,150 20,320 301～350 201～300 15,720 16,430 17,100 17,770 19,260 20,380 21,040 21,850 23,120 Raspberry Piケース 301～400 17,830 18,570 19,730 20,930 22,130 22,880 23,640 25,120 27,070 フリーサイズ 401～500 20,430 21,720 22,570 23,420 24,700 26,140 27,580 28,580 30,020 ケース/ フリーサイズ 30～100 12,250 12,810 13,350 14,310 14,830 15,420 15,950 17,620 18,170 パネル 101～200 14,010 14,630 15,260 16,340 16,970 17,970 18,600 20,430 21,050 ラックケース/ 351～400 201～300 16,170 16,920 17,630 19,160 19,880 21,040 21,750 23,210 23,940 サブラック 301～400 18,350 19,550 20,360 22,030 22,830 23,640 24,440 27,160 27,980 401～500 21,040 22,400 23,280 24,600 25,500 27,580 28,470 30,110 31,010 棚板/ ラックパネル 30～100 12,600 13,230 14,240 14,830 15,420 16,060 17,620 18,220 18,800 101～200 14,920 15,580 16,700 17,410 18,480 19,150 20,430 21,550 22,210 電池ホルダー/ 電池ボックス 401～450 201～300 16,710 17,530 19,100 19,880 20,640 21,850 23,210 23,980 25,330 301～400 19,970 20,830 22,110 23,420 24,280 25,120 27,180 28,630 29,460 アクセサリー 401～500 21,770 23,160 24,540 25,500 27,030 28,580 30,110 31,060 32,000 /機構部品 30～100 12,870 13,970 14,620 15,250 15,860 17,530 18,170 18,800 19,420 101～200 15,270 16,410 17,150 18,300 19,020 20,320 21,050 22,210 22,940 カスタム製品 451～500 201～300 17,160 18,830 19,640 20,460 21,260 23,120 23,940 25,330 26,140 301～400 20,520 21,840 22,750 24,100 24,990 27,070 27,980 29,460 30,370 技術資料/ 各種ご案内 401～500 22,410 24,280 25,260 26,860 27,840 30,020 31,010 32,010 32,990 ■貼付ゴム足は上記価格にSサイズがプラス￥330（税別）、Lサイズがプラス￥550（税別）になります。 ※表示の価格は改定後の価格です。 10 -29

外観寸法図 ■下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 a W 50 ～ 500mm a 4-R 幅（W）、奥行き（D）寸法によりハメ込み部cの箇所数が異なります。 下記表をご確認下さい。 フ リ W寸法 箇所数（片側） D寸法 箇所数（片側） ー 50～150 1 50～150 1 サ イ c 151～200 2 151～200 2 ズ 201～300 3 201～300 3 ケ 301～400 4 301～400 4 ー 401～500 5 401～500 5 ス ※ハメ込み部cの寸法は全て20mmとなります。 有効寸法 W（- t×2） 高さ（H）寸法によりハメ込み部dの寸法、箇所数が異なります。 型番目次/ Photo 下記表をご確認下さい。 INDEX H寸法 ハメ込み部 d 箇所数（片側） プラスチック ケース 30～100 10mm 1 101～200 20mm 1 キャリング d 201～300 20mm 2 ケース 301～400 20mm 3 401～500 20mm 4 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ D寸法 50～100 101～150 151～200 201～250 251～300 ケーブル グランド W寸法 a b R a b R a b R a b R a b R 50～100 17 17 15 17 17 15 29 28 15 29 28 15 30 28 15 アルミサッシ ケース 101～150 17 17 15 18 18 25 29 29 25 30 29 25 30 29 25 151～200 28 29 15 29 29 25 31 31 40 31 31 40 32 31 40 アルミ フレーム/ 201～250 28 29 15 29 30 25 31 31 40 33 33 50 33 33 50 ヒートシンク ケース 251～300 28 30 15 29 30 25 31 32 40 33 33 50 35 35 60 301～350 35 37 15 36 38 25 38 39 40 40 41 50 42 42 60 メタル 351～400 35 38 15 36 38 25 38 40 40 40 41 50 42 43 60 ケース 401～450 35 38 15 36 39 25 38 40 40 40 42 50 42 43 60 451～500 35 39 15 36 39 25 38 41 40 40 42 50 42 44 60 Raspberry Piケース フリーサイズ ケース/ D寸法 301～350 351～400 401～450 451～500 フリーサイズ W寸法 パネル a b R a b R a b R a b R 50～100 37 35 15 38 35 15 38 35 15 39 35 15 ラックケース/ 101～150 38 36 25 38 36 25 39 36 25 39 36 25 サブラック 151～200 39 38 40 40 38 40 40 38 40 41 38 40 201～250 41 40 50 41 40 50 42 40 50 42 40 50 棚板/ ラックパネル 251～300 42 42 60 43 42 60 43 42 60 44 42 60 301～350 44 44 70 44 44 70 45 44 70 45 44 70 電池ホルダー/ 351～400 44 44 70 46 46 80 46 46 80 47 46 80 電池ボックス 401～450 44 45 70 46 46 80 48 48 90 48 48 90 451～500 44 45 70 46 47 80 48 48 90 50 50 100 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 10 -30 H 30 ～ 500mm b D 50 ～ 500mm b 有効寸法 H（- t×2） 有効寸法 D（- t×2）

SKSF SERIES アクリルフリーサイズケース フ リ ー サ イ ズ ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 ■カスタム製品（穴加工・インクジェット印刷）についてはP15-1～61をご覧下さい。 樹脂ボックス ■カスタム製品のリピート注文品は5%割引致します。 ■ 4角にアルミ押出材を使用しておりますので、ビスでしっかり固定出来ます。 防水・防塵 アルミ/ ステンレス ■幅（W）と奥行き（D）は50～500mmまで、高さ（H）は30～500mmまで ボックス 三方向1mm単位で指定出来るフリーサイズケースです。 端子ボックス/ 1 防水コネクタ/ ケーブル ※エ タノールやアルコール液を使用すると割れを発生させる原因となります。 グランド 　 汚れを取る場合は中性洗剤を薄めるかアクリル用クリーナーを使用下さい。 アルミサッシ ケース ■注意事項 ・幅 、奥行き寸法の大きいサイズはカバー中央部を持ち上げるとカバーが アルミ フレーム/ 浮いてしまう可能性がございますので使用する際はご注意下さい。 ヒートシンク ケース メタル ケース Raspberry Piケース フリーサイズ ケース/ フリーサイズ 3 パネル ラックケース/ カバーの浮きを無くしたい場合は サブラック オプションのキューブスペーサーを ご利用下さい。 棚板/ 4 （P14－4 掲載） ラックパネル 2 6 電池ホルダー/ 5 電池ボックス 構成内容 アクセサリー /機構部品 No. 名　称 個　数 材　質 色 /表面処理 1 上下カバー 各1 アクリル板 透明　　　　　　　 2 Wパネル 2 アクリル板 透明　　　　　　　 カスタム製品 3 Dパネル 2 アクリル板 透明　　　　　　　 4 支柱 4 アルミ押出材 A6063S-T5 シルバーアルマイト 技術資料/ 5 取付ビス (六角穴付皿M3またはM4) 8 ステンレス 無処理　　　　　　 各種ご案内 6 ゴム足 0又は5 ポリウレタン 透明　　　　　　　 ■六角レンチ付です。 10 -19

1 サイズ選定 三方向1ｍｍ単位のフリーサイズでご指定いただけます。 フ W 50～500ｍｍ リ D 50～500ｍｍ ー サ イ ズ ケ ー ス H 30～500ｍｍ 型番目次/ Photo INDEX ■ 板厚、取付ビス、支柱はW・Dサイズにより下記仕様となります。 プラスチック 　（P10-21の標準価格表をご参照下さい。） ケース 【K15】タイプ 【K20】タイプ キャリング ケース W300・D300 以下 W500・D500 以下 防水・防塵 板厚：t2.0 板厚：t3.0 樹脂ボックス 取付ビス：M3 取付ビス：M4 防水・防塵 アルミ/ 支柱：15× 15 15 支柱：20× 20 ステンレス 20 ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド 2 ゴム足選定 記号 A H 入数 /袋 標準価格（税別）/袋 アルミサッシ N（無し） ─ ─ ─ ─ ケース S 11.2 5.1 5 ▲330 アルミ L 15.7 7.9 5 ▲550 A フレーム/ ヒートシンク ■貼付ゴム足なので任意の位置に取付け出来ます。 ▲は値上げした製品です。 ケース ■ゴム足付はP10-21 標準価格表に上記価格がプラスとなります。 メタル ケース 型番記入方法 ご注文の際は □ 内に 1～2 の選択項目に合った寸法や記号を記入して下さい。 Raspberry Piケース ケース型番　　SKSF - - フリーサイズ ケース/ フリーサイズ W H D タイプ ゴム足 パネル ラックケース/ サブラック 例：W100 - H50 - D135 ゴム足 Sの場合 棚板/ ラックパネル SKSF 100 - 50 - 135 K15 S 電池ホルダー/ 電池ボックス アクセサリー /機構部品 納　　期 実働7日目発送(穴加工無し、穴加工付き共に) 受注日および土・日・祭日は実働日に含まれません。納期は基準納期です。数量、追加工内容によっては変わる場合はございます。 カスタム製品 技術資料/ 価　　格 標準価格表 P10-21 をご覧下さい。 各種ご案内 10 -20 15 20 H

標準価格表（税別） 1台～3台までは同単価です。 価格例 W H D 4台以上は価格が下がりますので別途お見積り致します。 SKSF　150 － 100 － 200 K15N フ お見積りはお引き合確認後、早急にご回答致します。 注意：1台あたりの価格です。 8,340 リ ー サ 6,450 イ ズ 【K15】タイプ：t2.0、取付ビス：M3、支柱：15×15 5,510 5,330 ケ 1台…3台 10台 50台 100台 ー 【K20】タイプ：t3.0、取付ビス：M4、支柱：20×20 ス W D H 50～100 101～150 151～200 201～250 251～300 301～350 351～400 401～450 451～500 30～100 7,560 7,930 8,070 8,220 8,370 9,130 9,310 9,490 9,650 101～200 8,180 8,560 8,790 9,050 9,270 10,370 10,640 11,360 11,620 50～100 201～300 8,680 9,200 9,500 9,790 10,100 12,020 12,390 12,740 13,100 301～400 9,660 10,200 10,570 11,400 11,780 13,650 14,090 15,520 15,990 401～500 10,180 11,260 11,710 12,140 12,600 15,840 16,370 16,920 17,450 30～100 7,930 8,140 8,340 8,520 9,320 9,570 9,790 10,010 10,680 型番目次/ 101～200 8,560 8,810 9,090 9,390 10,600 10,870 11,190 11,940 12,700 Photo INDEX 101～150 201～300 9,200 9,590 9,910 10,250 11,880 12,670 13,070 13,480 14,700 301～400 10,200 10,620 11,030 11,890 13,910 14,310 15,210 16,300 17,230 プラスチック ケース 401～500 11,260 12,190 12,690 13,170 15,990 17,050 17,630 18,230 19,260 30～100 8,070 8,340 8,570 9,420 9,680 9,970 10,240 10,960 11,220 キャリング 101～200 8,790 9,090 9,380 10,690 11,040 11,360 11,720 12,980 13,330 ケース 151～200 201～300 9,500 9,910 10,300 11,970 12,410 13,250 13,690 14,970 15,430 防水・防塵 301～400 10,570 11,030 11,480 14,010 14,540 15,390 15,920 17,500 18,050 樹脂ボックス 401～500 11,710 12,690 13,200 16,070 16,700 17,830 18,460 19,520 20,170 防水・防塵 30～100 8,220 8,520 9,420 9,720 10,040 10,370 11,140 11,450 11,760 アルミ/ ステンレス 101～200 9,050 9,390 10,690 11,140 11,540 11,910 12,760 13,610 14,410 ボックス 201～250 201～300 9,790 10,250 11,970 12,460 12,940 13,830 15,160 15,660 16,140 端子ボックス/ 防水コネクタ/ 301～400 11,400 11,890 14,010 15,030 16,010 16,520 17,550 18,710 19,320 ケーブル グランド 401～500 12,140 13,170 16,070 16,740 17,430 18,590 19,720 20,380 21,650 30～100 8,370 9,320 9,680 10,040 10,400 11,220 11,590 11,940 12,300 アルミサッシ ケース 101～200 9,270 10,600 11,040 11,540 11,990 12,850 13,290 14,580 15,030 アルミ 251～300 201～300 10,100 11,880 12,410 12,940 13,490 15,260 15,790 16,320 16,860 フレーム/ ヒートシンク 301～400 11,780 13,910 14,540 16,010 16,650 17,630 18,250 19,490 20,120 ケース 401～500 12,600 15,990 16,700 17,430 18,140 19,800 20,520 21,830 22,540 メタル 30～100 9,130 9,570 9,970 10,370 11,220 11,670 12,080 12,470 13,880 ケース 101～200 10,370 10,870 11,360 11,910 12,850 13,330 14,230 15,160 16,250 301～350 201～300 12,020 12,670 13,250 13,830 15,260 16,300 16,870 17,450 18,630 Raspberry Piケース 301～400 13,650 14,310 15,390 16,520 17,630 18,300 18,990 20,250 22,110 フリーサイズ 401～500 15,840 17,050 17,830 18,590 19,800 21,160 22,510 23,280 24,640 ケース/ フリーサイズ 30～100 9,310 9,790 10,240 11,140 11,590 12,080 12,530 13,960 14,410 パネル 101～200 10,640 11,190 11,720 12,760 13,290 14,230 14,760 16,340 16,870 ラックケース/ 351～400 201～300 12,390 13,070 13,690 15,160 15,790 16,870 17,500 18,710 19,360 サブラック 301～400 14,090 15,210 15,920 17,550 18,250 18,990 19,710 22,200 22,930 401～500 16,370 17,630 18,460 19,720 20,520 22,510 23,320 24,720 25,520 棚板/ ラックパネル 30～100 9,490 10,010 10,960 11,450 11,940 12,470 13,960 14,460 14,940 101～200 11,360 11,940 12,980 13,610 14,580 15,160 16,340 17,380 17,960 電池ホルダー/ 電池ボックス 401～450 201～300 12,740 13,480 14,970 15,660 16,320 17,450 18,710 19,400 20,660 301～400 15,520 16,300 17,500 18,710 19,490 20,250 22,200 23,560 24,320 アクセサリー 401～500 16,920 18,230 19,520 20,380 21,830 23,280 24,720 25,580 26,430 /機構部品 30～100 9,650 10,680 11,220 11,760 12,300 13,880 14,410 14,940 15,480 101～200 11,620 12,700 13,330 14,410 15,030 16,250 16,870 17,960 18,590 カスタム製品 451～500 201～300 13,100 14,700 15,430 16,140 16,860 18,630 19,360 20,660 21,380 301～400 15,990 17,230 18,050 19,320 20,120 22,110 22,930 24,320 25,150 技術資料/ 各種ご案内 401～500 17,450 19,260 20,170 21,650 22,540 24,640 25,520 26,430 27,340 ■貼付ゴム足は上記価格にSサイズがプラス￥330（税別）、Lサイズがプラス￥550（税別）になります。 ※表示の価格は改定後の価格です。 10 -21

外観寸法図 ■下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 【K15】タイプ：t2.0、取付ビス：M3、支柱：15×15 W 50～300mm 幅（W）、奥行き（D）寸法によりハメ込み部aの寸法、箇所数が異なります。 5.4 5.4 下記表をご確認下さい。 フ リ a ー W寸法 ハメ込み部 a 箇所数（片側） サ 50～100 10mm 1 イ 101～150 20mm 1 ズ 151～200 20mm 2 ケ 201～300 20mm 3 ー ス D寸法 ハメ込み部 a 箇所数（片側） 50～100 10mm 1 101～150 20mm 1 151～200 20mm 2 201～300 20mm 3 型番目次/ Photo INDEX フレーム間 有効寸法 W-11.4 パネル間 有効寸法 W-8.2 プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 【K20】タイプ：t3.0、取付ビス：M4、支柱：20×20 端子ボックス/ 防水コネクタ/ ケーブル グランド W 50 ～ 500mm 7（ 10） 7（ 10） アルミサッシ b 幅（W）、奥行き（D）寸法によりハメ込み部bの寸法、箇所数が異なります。 ケース 下記表をご確認下さい。 アルミ フレーム/ ヒートシンク W寸法 ハメ込み部 b 箇所数（片側） ケース 50～100 10mm 1 101～150 20mm 1 メタル ケース 151～200 20mm 2 201～300 20mm 3 Raspberry 301～400 20mm 4 Piケース 401～500 20mm 5 フリーサイズ ケース/ フリーサイズ パネル D寸法 ハメ込み部 b 箇所数（片側） 50～100 10mm 1 ラックケース/ サブラック 101～150 20mm 1 151～200 20mm 2 棚板/ 201～300 20mm 3 ラックパネル 301～400 20mm 4 401～500 20mm 5 電池ホルダー/ フレーム間 有効寸法 W-15.4（ W-21.4） 電池ボックス パネル間 有効寸法 W-11.2（ W-17.2） アクセサリー /機構部品 ※図面上（ ）内の数値はW・D寸法 301mm以上の寸法になります。 カスタム製品 技術資料/ 各種ご案内 10 -22 D 50 ～ 500mm H 30 ～ 500mm H 30～500mm D 50～300mm 7（ 10） 7（ 10） 5.4 5.4 有効寸法 H-4 フレーム間 有効寸法 D-11.4 有効寸法 H-6 フレーム間 有効寸法 D-15.4（ D-21.4） パネル間 有効寸法 D-8.2 パネル間 有効寸法 D-11.2（ D-17.2）

SKGF SERIES コーナーガード付アクリルフリーサイズケース フ リ ー サ イ ズ ケ ー ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース ■ カスタム製品（穴加工・インクジェット印刷）についてはP15-1～61をご覧下さい。 防水・防塵 ■ カスタム製品のリピート注文品は5%割引致します。 樹脂ボックス ■ コーナーにエラストマ性の耐衝撃ガードを使用したアクリルケースです。 防水・防塵 ■ 幅（W）と奥行き（D）は55～500mmまで、高さ(H)は30～500mmまで アルミ/ ステンレス 三方向1mm単位で指定出来るフリーサイズケースです。 ボックス 端子ボックス/ 防水コネクタ/ ※ エタノールやアルコール液を使用すると割れを発生させる原因となります。 ケーブル グランド 　 汚れを取る場合は中性洗剤を薄めるかアクリル用クリーナーを使用下さい。 1 アルミサッシ ケース ■注意事項 ・ 幅、奥行き寸法の大きいサイズはカバー中央部を持ち上げるとカバーが アルミ フレーム/ 4 浮いてしまう可能性がございますので使用する際はご注意下さい。 ヒートシンク ケース メタル ケース Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル ラックケース/ カバーの浮きを無くしたい場合は サブラック オプションのキューブスペーサーを 3 ご利用下さい。 棚板/ （P14－4 掲載） ラックパネル 6 2 5 電池ホルダー/ 電池ボックス 構成内容 No. 名　称 個　数 材　質 色 /表面処理 アクセサリー /機構部品 1 上下カバー 各1 アクリル板 透明　　　　　　　 2 Wパネル 2 アクリル板 透明　　　　　　　 カスタム製品 3 Dパネル 2 アクリル板 透明　　　　　　　 4 支柱 4 アルミ押出材 A6063S-T5 シルバーアルマイト 5 取付ビス (六角穴付皿M3またはM4) 8 ステンレス 無処理　　　　　　 技術資料/ 各種ご案内 6 コーナーガード 8 TPE ブラック・グレー　 ■ 六角レンチ付です。 10 -23

1 サイズ選定 三方向1ｍｍ単位のフリーサイズでご指定いただけます。 W 55～500ｍｍ D 55～500ｍｍ フ リ ー サ イ ズ ケ ー H 30～500ｍｍ 注意 ス ■ W・H・D寸法はアクリルケースの外形寸法です。 　（コーナーガードの厚みは含んでおりません。） 　 コーナーガードを含んだ寸法はCAD図、PDF図を 　 ご確認下さい。 型番目次/ Photo INDEX ■ 板厚、取付ビス、支柱はW・Dサイズにより下記仕様となります。 　（P10-25の標準価格表をご参照下さい。） プラスチック ケース 【K15】タイプ 【K20】タイプ キャリング ケース W300・D300 以下 W500・D500 以下 板厚：t2.0 板厚：t3.0 防水・防塵 樹脂ボックス 取付ビス：M3 取付ビス：M4 支柱：15 × 15 15 支柱：200 ×1520 防水・防塵 20 アルミ/ ステンレス ボックス 端子ボックス/ 2 カラー選定 下記2タイプの色仕様からご選択いただけます。 防水コネクタ/ ケーブル グランド 記号 ? ブラック ? グレー アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 色 メタル ケース Raspberry Piケース フリーサイズ ケース/ フリーサイズ 型番記入方法 ご注文の際は □ 内に 1～2 の選択項目に合った寸法や記号を記入して下さい。 パネル ラックケース/ サブラック ケース型番　　SKGF - - - W H D タイプ 色記号 棚板/ ラックパネル 電池ホルダー/ 例：W100 - H60 - D180 色記号Gの場合 電池ボックス SKGF 100 - 60 - 180 K15 - G アクセサリー /機構部品 納　　期 カスタム製品 実働7日目発送(穴加工無し、穴加工付き共に) 受注日および土・日・祭日は実働日に含まれません。 納期は基準納期です。数量、追加工内容によっては変わる場合はございます。 技術資料/ 価　　格 標準価格表 P10-25をご覧下さい。 各種ご案内 10 -24 15 20 15 20

標準価格表（税別） 1台～3台までは同単価です。 価格例 W H D 4台以上は価格が下がりますので別途お見積り致します。 SKGF　100 － 60 － 180 K15-G フ お見積りはお引き合確認後、早急にご回答致します。 注意：1台あたりの価格です。 リ 8,380 ー サ 6,240 イ ズ 【K15】タイプ：t2.0、取付ビス：M3、支柱：15×15 5,340 5,190 ケ 1台…3台 10台 50台 100台 ー 【K20】タイプ：t3.0、取付ビス：M4、支柱：20×20 ス W D H 55～100 101～150 151～200 201～250 251～300 301～350 351～400 401～450 451～500 30～100 7,880 8,230 8,380 8,520 8,660 9,590 9,770 9,940 10,110 101～200 8,470 8,860 9,090 9,350 9,570 10,830 11,100 11,820 12,080 55～100 201～300 8,990 9,500 9,800 10,090 10,410 12,480 12,850 13,200 13,550 301～400 9,960 10,490 10,880 11,700 12,080 14,110 14,550 15,970 16,450 401～500 10,490 11,550 12,010 12,460 12,900 16,290 16,820 17,380 17,910 30～100 8,230 8,460 8,640 8,830 9,760 10,030 10,250 10,460 11,140 型番目次/ 101～200 8,860 9,120 9,380 9,690 11,030 11,320 11,640 12,400 13,150 Photo INDEX 101～150 201～300 9,500 9,890 10,230 10,550 12,320 13,130 13,530 13,930 15,160 301～400 10,490 10,920 11,330 12,190 14,350 14,770 15,670 16,750 17,680 プラスチック ケース 401～500 11,550 12,490 12,980 13,470 16,430 17,510 18,090 18,690 19,710 30～100 8,380 8,640 8,860 9,850 10,110 10,430 10,700 11,420 11,680 キャリング 101～200 9,090 9,380 9,680 11,130 11,480 11,820 12,170 13,440 13,790 ケース 151～200 201～300 9,800 10,230 10,600 12,400 12,850 13,710 14,140 15,430 15,890 防水・防塵 301～400 10,880 11,330 11,780 14,440 14,970 15,840 16,370 17,960 18,510 樹脂ボックス 401～500 12,010 12,980 13,510 16,510 17,130 18,290 18,910 19,970 20,620 防水・防塵 30～100 8,520 8,830 9,850 10,160 10,480 10,830 11,600 11,900 12,220 アルミ/ ステンレス 101～200 9,350 9,690 11,130 11,580 11,980 12,360 13,210 14,060 14,860 ボックス 201～250 201～300 10,090 10,550 12,400 12,900 13,380 14,290 15,620 16,120 16,600 端子ボックス/ 防水コネクタ/ 301～400 11,700 12,190 14,440 15,470 16,450 16,980 18,000 19,170 19,770 ケーブル グランド 401～500 12,460 13,470 16,510 17,180 17,870 19,040 20,170 20,840 22,110 アルミサッシ 30～100 8,660 9,760 10,110 10,480 10,830 11,680 12,040 12,400 12,750 ケース 101～200 9,570 11,030 11,480 11,980 12,430 13,310 13,740 15,040 15,490 アルミ 251～300 201～300 10,410 12,320 12,850 13,380 13,920 15,710 16,250 16,780 17,320 フレーム/ ヒートシンク 301～400 12,080 14,350 14,970 16,450 17,090 18,090 18,710 19,950 20,580 ケース 401～500 12,900 16,430 17,130 17,870 18,570 20,260 20,980 22,290 22,990 メタル 30～100 9,590 10,030 10,430 10,830 11,680 12,130 12,540 12,930 14,330 ケース 101～200 10,830 11,320 11,820 12,360 13,310 13,790 14,690 15,620 16,710 301～350 201～300 12,480 13,130 13,710 14,290 15,710 16,750 17,330 17,910 19,090 Raspberry Piケース 301～400 14,110 14,770 15,840 16,980 18,090 18,760 19,440 20,710 22,570 フリーサイズ 401～500 16,290 17,510 18,290 19,040 20,260 21,610 22,970 23,740 25,100 ケース/ フリーサイズ 30～100 9,770 10,250 10,700 11,600 12,040 12,540 12,990 14,420 14,860 パネル 101～200 11,100 11,640 12,170 13,210 13,740 14,690 15,220 16,800 17,330 ラックケース/ 351～400 201～300 12,850 13,530 14,140 15,620 16,250 17,330 17,960 19,170 19,820 サブラック 301～400 14,550 15,670 16,370 18,000 18,710 19,440 20,160 22,650 23,380 401～500 16,820 18,090 18,910 20,170 20,980 22,970 23,770 25,180 25,980 棚板/ ラックパネル 30～100 9,940 10,460 11,420 11,900 12,400 12,930 14,420 14,910 15,400 101～200 11,820 12,400 13,440 14,060 15,040 15,620 16,800 17,840 18,420 電池ホルダー/ 電池ボックス 401～450 201～300 13,200 13,930 15,430 16,120 16,780 17,910 19,170 19,860 21,120 301～400 15,970 16,750 17,960 19,170 19,950 20,710 22,650 24,020 24,780 アクセサリー 401～500 17,380 18,690 19,970 20,840 22,290 23,740 25,180 26,040 26,890 /機構部品 30～100 10,110 11,140 11,680 12,220 12,750 14,330 14,860 15,400 15,940 101～200 12,080 13,150 13,790 14,860 15,490 16,710 17,330 18,420 19,040 カスタム製品 451～500 201～300 13,550 15,160 15,890 16,600 17,320 19,090 19,820 21,120 21,840 301～400 16,450 17,680 18,510 19,770 20,580 22,570 23,380 24,780 25,600 技術資料/ 各種ご案内 401～500 17,910 19,710 20,620 22,110 22,990 25,100 25,980 26,890 27,800 10 -25

外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 【K15】タイプ：t2.0、取付ビス：M3、支柱：15×15 W 55～300mm 幅（W）、奥行き（D）寸法によりハメ込み部aの寸法、箇所数が異なります。 5.4 5.4 下記表をご確認下さい。 フ リ a ー W寸法 ハメ込み部 a 箇所数（片側） サ 55～100 10mm 1 イ 101～150 20mm 1 ズ 151～200 20mm 2 ケ 201～300 20mm 3 ー ス D寸法 ハメ込み部 a 箇所数（片側） 55～100 10mm 1 101～150 20mm 1 151～200 20mm 2 201～300 20mm 3 コーナーガード 寸法図 型番目次/ Photo 20 INDEX フレーム間 有効寸法 W-11.4 M3用皿穴 8.5 13 パネル間 有効寸法 W-8.2 プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 3 1.5 3 防水・防塵 アルミ/ ステンレス ボックス 【K20】タイプ：t3.0、取付ビス：M4、支柱：20×20 端子ボックス/ 幅（W）、奥行き（D）寸法によりハメ込み部bの寸法、箇所数が異なります。 防水コネクタ/ ケーブル W 55 ～ 500mm 下記表をご確認下さい。 グランド 7（ 10） 7（ 10） b W寸法 ハメ込み部 b 箇所数（片側） アルミサッシ ケース 55～100 10mm 1 101～150 20mm 1 アルミ フレーム/ 151～200 20mm 2 ヒートシンク ケース 201～300 20mm 3 301～400 20mm 4 メタル ケース 401～500 20mm 5 Raspberry D寸法 ハメ込み部 b 箇所数（片側） Piケース 55～100 10mm 1 フリーサイズ 101～150 20mm 1 ケース/ フリーサイズ 151～200 20mm 2 パネル 201～300 20mm 3 301～400 20mm 4 ラックケース/ サブラック 401～500 20mm 5 棚板/ コーナーガード 寸法図 ラックパネル 30 フレーム間 有効寸法 W-15.4（ W-21.4） M4用皿穴 17 電池ホルダー/ 11.1 (14.1) 電池ボックス パネル間 有効寸法 W-11.2（ W-17.2） アクセサリー /機構部品 カスタム製品 技術資料/ 4.5 3 4 各種ご案内 ※図面上（ ）内の数値はW・D寸法 301mm以上の寸法になります。 10 -26 D 55 ～ 500mm H 30 ～ 500mm H 30～500mm D 55～300mm 7（ 10） 7（ 10） 5.4 5.4 有効寸法 H-4 フレーム間 有効寸法 D-11.4 有効寸法 H-6 フレーム間 有効寸法 D-15.4（ D-21.4） パネル間 有効寸法 D-8.2 パネル間 有効寸法 D-11.2（ D-17.2） 30 20 11.1 (14.1) 8.5 3 4.5

個性的デザインかつ使い易さ重視のアルミケース！ 湾曲したデザインでありながら、パネル6面が平板で加工や組込みがし易い斬新な構造 組込みコンピューター Raspberry Pi ケース オーディオアンプ 電源ボックス 15
