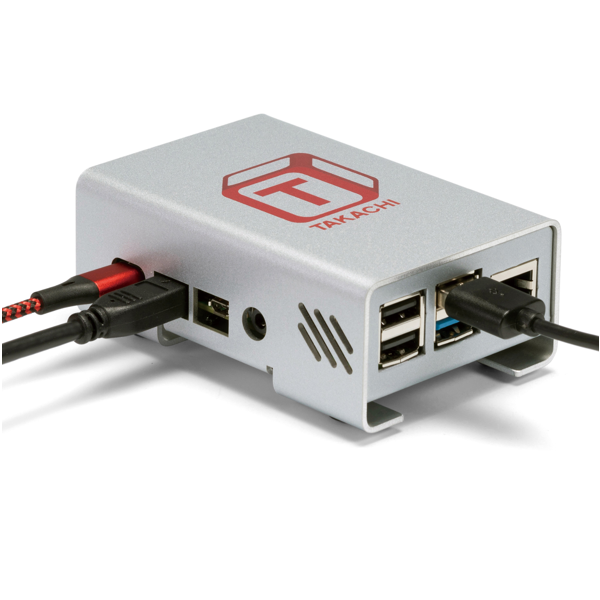

強度と放熱効果が高いアルミ製ラズベリーパイ4B用ケース!
Raspberry Pi 4 Model Bの基板に適合したアルミケースです。
オールアルミ製で、樹脂製ケースと比べ強度と放熱効果が高いケースです。
また、スタイリッシュなデザインで高級感があります。
ノーマルタイプ・2層タイプ・壁付フランジタイプ(VESAマウント型)の計3機種が選択可能です。
【VESAマウント型とは】
PCディスプレイの取付ピッチ(75x75mm/100x100mm)の穴が空いたフランジブラケットが付いています。
75x75mm/100x100mmの取付穴が付属しているPCディスプレイの裏側に取付け可能です。
【特徴】
クリンチングスペーサーが予めシャーシ部に取付けてありますので、そのままRaspberry Pi基板が取付可能です。
アルミ材の内面が導通となっていますので、アースやグランドが取り易いケースになっております。
タカチでは、Raspberry Pi ケースにインクジェット印刷(品番・ロゴマーク入れ)、レーザーマーキング、サイズ変更、カラーアルマイト仕様などのカスタマイズも対応しております。
