IP67 シリコンプロタクター付 アルミ防水ケース AWPシリーズ

AW・AWN・AWP型 防水アルミケース AW・AWN・AWPシリーズ はIP68の高い防水性と放熱効果を兼ね備えた高機能アルミケースです。 防 全34サイズで、スタンダード・フランジ付・シールド対策型・プロテクター付タイプが選択可能です。 水・ 屋外用LED電源、産業用カメラ・コントローラー、測定機など、防水・熱対策が必要な機器に最適です。 防 塵 ア ル 製品使用例 ミ ／ ス 防水型リモート通信モジュラーシステム テ 写真提供 Dockmate (ベルギー) ン レ ス ボ ッ ク ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス GNSS受信機 写真提供 KomNavRu（s ロシア） 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタル ケース Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル 硬度計測器 写真提供 DEMEQ SRL（ アルゼンチン） LoRaWANゲートウェイ ラックケース/ サブラック 写真提供 ProEsys s.r.l（. イタリア） 棚板/ ラックパネル 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 4 -3

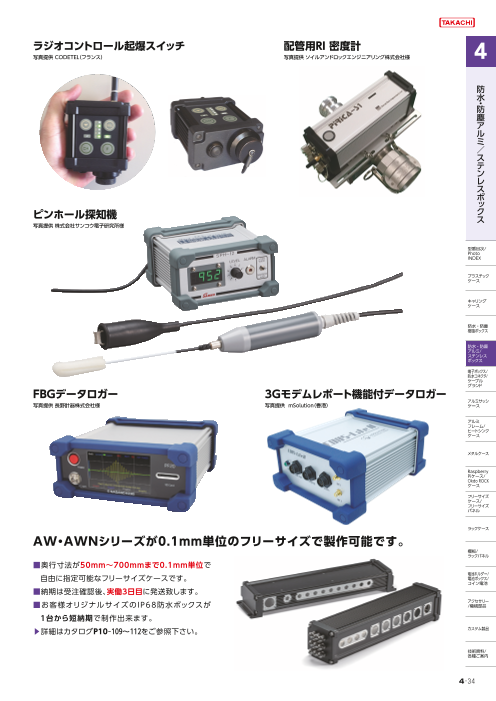

ラジオコントロール起爆スイッチ 写真提供 CODETE（L フランス） 防 水・防 塵 ア ル ミ ／ ス テ ン レ ス ボ ッ ピンホール探知機 ク ス 写真提供 株式会社サンコウ電子研究所様 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド FBGデータロガー 3Gモデムレポート機能付データロガー アルミサッシ 写真提供 長野計器株式会社様 写真提供 mSolution（香港） ケース アルミ フレーム/ ヒートシンク ケース メタル ケース Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル ラックケース/ サブラック AW・AWNシリーズが1mm単位のフリーサイズで製作可能です。 棚板/ ラックパネル ■奥行寸法が50mm～700mmまで1mm単位で自 由に指定可能なフリーサイズケースです。 電池ホルダー/ 電池ボックス ■納期は受注確認後、実働2日目に発送致します。 ■お客様オリジナルサイズのIP68防水ボックスが アクセサリー /機構部品 1台から短納期で制作出来ます。 詳細はカタログP10－111～114をご参照下さい。 カスタム製品 技術資料/ 各種ご案内 4 -4 ▲

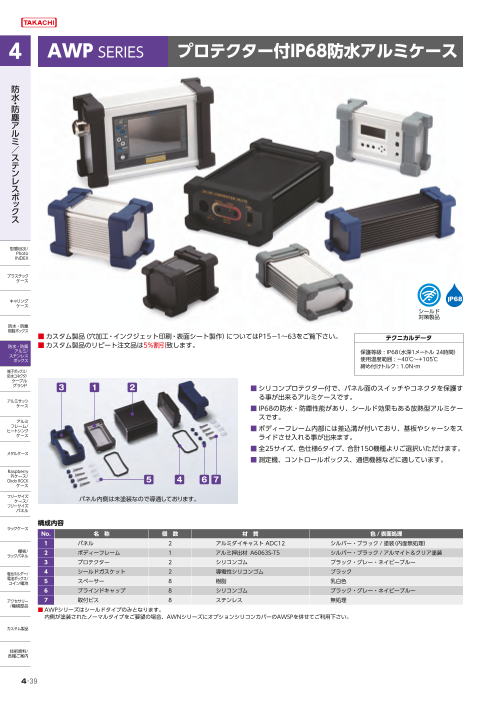

AWP SERIES プロテクター付アルミケース 防 水・防 塵 ア ル ミ ／ ス テ ン レ ス ボ ッ ク ス 型番目次/ Photo INDEX プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス ■カスタム製品（穴加工・インクジェット印刷・表面シート製作）についてはP15－1～61をご覧下さい。 テクニカルデータ 防水・防塵 ■カスタム製品のリピート注文品は5%割引致します。 アルミ/ 保護等級 : IP68（水深1メートル 24時間） ステンレス ボックス 使用温度範囲 : －40℃～＋105℃ 締め付けトルク : 1.0N・m 端子ボックス/ 防水コネクタ/ ケーブル グランド 3 1 2 ■シリコンプロテクター付で、パネル面のスイッチやコネクタを保護す る事が出来るアルミケースです。 アルミサッシ ケース ■ IP68の防水・防塵性能があり、シールド効果もある放熱型アルミケー スです。 アルミ フレーム/ ヒートシンク ■ボディーフレーム内部には差込溝が付いており、基板やシャーシをス ケース ライドさせ入れる事が出来ます。 メタル ■全25サイズ、色仕様6タイプ、合計150機種よりご選択いただけます。 ケース ■測定機、コントロールボックス、通信機器などに適しています。 Raspberry Piケース 5 4 6 7 フリーサイズ ケース/ パネル内側は未塗装なので導通しております。 フリーサイズ パネル ラックケース/ 構成内容 ■ボディーフレームの寸法図はP4-11～12をご参照下さい。 サブラック No. 名　称 個　数 材　質 色 /表面処理 1 パネル　　　　　　 2 アルミダイキャスト ADC12 シルバー・ブラック /塗装（内面無処理）　　　 棚板/ ラックパネル 2 ボディーフレーム　 1 アルミ押出材 A6063S-T5　 シルバー・ブラック /アルマイト＆クリア塗装 3 プロテクター　　　 2 シリコンゴム　　　　　　　 ブラック・グレー・ネイビーブルー　　　　　 4 シールドガスケット 2 導電性シリコンゴム　　　　 ブラック　　　　　　　　　　　　　　　　　 電池ホルダー/ 電池ボックス 5 スペーサー　　　　 8 樹脂　　　　　　　　　　　 乳白色 　　　　　　　　　　　　　　　　　 6 ブラインドキャップ 8 シリコンゴム　　　　　　　 ブラック・グレー・ネイビーブルー　　　　　 アクセサリー 7 取付ビス　　　　　 8 ステンレス　　　　　　　　 無処理　　　　　　　　　　　　　　　　　　 /機構部品 ■AWPシリーズはシールドタイプのみとなります。 　内側が塗装されたノーマルタイプをご要望の場合、AWNシリーズにオプションシリコンカバーのAWSPを併せてご利用下さい。 カスタム製品 技術資料/ 各種ご案内 4 -9

色仕様 記号 SB シルバー /ブラック SG シルバー/ グレー SN シルバー /ネイビーブルー 色 防 水・防 塵 記号 BBブ ラック /ブラック BG ブラック /グレー BN ブラック /ネイビーブルー ア ル ミ ／ ス 色 テ ン レ ス ボ 型番・寸法・標準価格 ッ ■ご注文の際は型番末尾□□に色記号を付けて下さい。 ク 型　番 W H D 自重（g） 標準価格（税別） ス AWP 8-5- 9□□ 87.4(80.8) 53.6(45.8) 114 (90) 353.5 ▲ 4,100 AWP 8-5-12□□ 87.4(80.8) 53.6(45.8) 139(115) 394.5 ▲ 4,200 AWP 8-5-14□□ 87.4(80.8) 53.6(45.8) 164(140) 436 ▲ 4,290 型番目次/ Photo AWP 8-5-18□□ 87.4(80.8) 53.6(45.8) 199(175) 493.5 ▲ 4,460 INDEX AWP 9-9-10□□ 93.9(86.3) 95.1(86.3) 130(100) 693 ▲ 5,640 AWP 9-9-13□□ 93.9(86.3) 95.1(86.3) 155(125) 766 ▲ 5,810 プラスチック ケース AWP 9-9-17□□ 93.9(86.3) 95.1(86.3) 200(170) 897 ▲ 6,140 AWP 9-9-22□□ 93.9(86.3) 95.1(86.3) 250(220) 1,043 ▲ 6,490 キャリング AWP 9-9-28□□ 93.9(86.3) 95.1(86.3) 305(275) 1,203.5 ▲ 6,900 ケース AWP11-6-11□□ 113.9(106.3) 65.1(56.3) 140(110) 652.5 ▲ 5,630 AWP11-6-15□□ 113.9(106.3) 65.1(56.3) 180(150) 751.5 ▲ 5,850 防水・防塵 AWP11-6-19□□ 113.9(106.3) 65.1(56.3) 220(190) 850 ▲ 6,110 樹脂ボックス AWP11-6-24□□ 113.9(106.3) 65.1(56.3) 270(240) 973 ▲ 6,490 防水・防塵 AWP12-8-11□□ 127.6(120) 80.1(71.3) 135(105) 778.5 ▲ 5,530 アルミ/ ステンレス AWP12-8-14□□ 127.6(120) 80.1(71.3) 170(140) 885 ▲ 5,820 ボックス AWP12-8-17□□ 127.6(120) 80.1(71.3) 209.5(179.5) 1,004.5 ▲ 6,200 端子ボックス/ 防水コネクタ/ AWP12-8-22□□ 127.6(120) 80.1(71.3) 245(215) 1,112 ▲ 6,670 ケーブル グランド AWP16-9-14□□ 163.9(156.3) 90.1(81.3) 165(135) 1,094 ▲ 7,700 AWP16-9-18□□ 163.9(156.3) 90.1(81.3) 205(175) 1,240.5 ▲ 8,090 アルミサッシ AWP16-9-23□□ 163.9(156.3) 90.1(81.3) 255(225) 1,424 ▲ 8,650 ケース AWP16-9-28□□ 163.9(156.3) 90.1(81.3) 305(275) 1,607.5 ▲ 9,270 アルミ AWP21-9-17□□ 213.9(206.3) 90.1(81.3) 202(170) 1,571.5 　 8,790 フレーム/ ヒートシンク AWP21-9-21□□ 213.9(206.3) 90.1(81.3) 242(210) 1,742 　 9,110 ケース AWP21-9-26□□ 213.9(206.3) 90.1(81.3) 292(260) 1,955.5 　 9,610 メタル AWP21-9-31□□ 213.9(206.3) 90.1(81.3) 342(310) 2,168.5 　10,450 ケース ■（　　）内数値はアルミケースの寸法です。 ▲は値上げした製品です。 Raspberry Piケース 外観寸法図 ■下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図・3DCADデータをダウンロードしてご確認下さい。 フリーサイズ ケース/ フリーサイズ パネル D ラックケース/ サブラック 棚板/ ラックパネル 電池ホルダー/ 電池ボックス W アクセサリー /機構部品 カスタム製品 AWP展開図 技術資料/ 各種ご案内 4 -10 H

AW・AWN・AWP　ボディーフレーム断面図 AW/AWN5-4-□ AW/AWN7-7-□ 38 4-M3 防 水・ 4-M3 31 防 C4.5 塵 ア C4.5 47 39 1.5 ル ミ C3.5 2 ／ C3.5 ス 44 テ 50 ン レ 53 ス 60 ボ ッ ク ス AW/AWN/AWP8-5-□ AW/AWN/AWP9-9-□ 型番目次/ Photo 48.5 4-M4 INDEX 53 4-M3 C3.5 プラスチック ケース C4.5 62 2 66.5 キャリング ケース 2 68 防水・防塵 樹脂ボックス 75 防水・防塵 アルミ/ ステンレス ボックス 72.2 端子ボックス/ 80 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース AW/AWN/AWP11-6-□ AW/AWN/AWP12-8-□ メタル ケース 82.2 4-M4 68.5 4-M4 Raspberry Piケース C3.5 86.5 100.2 フリーサイズ ケース/ 2 フリーサイズ C3.5 パネル 1.75 ラックケース/ サブラック 92.2 100 棚板/ 105.9 ラックパネル 113.7 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 4 -11 2.5 1.75 1.75 2.5 1.75 1.75 1.75 1.5 1.5 7 1.8 2 7 1.8 1.75 1.75 5.25 36.5 22.5 1 1 1 31 24 30 42.2 33 50 40 2.5 2.5 1.75 1.75 2.75 1.75 1.75 1.75 1.75 2.25 1.75 5.375 2.25 7 1.8 2 7 1.8 51.5 1 66.5 1 51 1 53 72.2 60 80 57.2 65

AW/AWN/AWP16-9-□ AW/AWN/AWP21-9-□ 167.9 4-M5 118.5 防 4-M4 水・ C4.6 C4 186.5 防 136.5 塵 ア ル ミ 1.75 1.75 ／ ス テ ン レ 142.2 190.8 ス 150 200 ボ ッ ク ス ※熱抵抗値算出の条件 ・自然空冷 ・フィンが地面に垂直で 型番目次/ 温度上昇60℃の時 Photo INDEX ・押出しがアルマイト品 ・全面素子 プラスチック 型　番 ボディーフレーム長さ ※熱抵抗値（℃/W） ケース AW 5-4- 7 AWN 5-4- 7 ─ 49.2 11.2 AW 5-4- 9 AWN 5-4- 9 ─ 69.2 9.18 キャリング ケース AW 5-4-11 AWN 5-4-11 ─ 94.2 7.64 AW 5-4-14 AWN 5-4-14 ─ 119.2 6.63 防水・防塵 AW 7-7- 8 AWN 7-7- 8 ─ 64 4.41 樹脂ボックス AW 7-7-11 AWN 7-7-11 ─ 94 3.5 AW 7-7-15 AWN 7-7-15 ─ 134 2.83 防水・防塵 アルミ/ AW 7-7-20 AWN 7-7-20 ─ 184 2.33 ステンレス ボックス AW 7-7-25 AWN 7-7-25 ─ 234 2.02 端子ボックス/ AW 8-5- 9 AWN 8-5- 9 AWP 8-5- 9 74 5.97 防水コネクタ/ ケーブル AW 8-5-12 AWN 8-5-12 AWP 8-5-12 99 5.01 グランド AW 8-5-14 AWN 8-5-14 AWP 8-5-14 124 4.37 アルミサッシ AW 8-5-18 AWN 8-5-18 AWP 8-5-18 159 3.76 ケース AW 9-9-10 AWN 9-9-10 AWP 9-9-10 81 3.1 アルミ AW 9-9-13 AWN 9-9-13 AWP 9-9-13 106 2.63 フレーム/ ヒートシンク AW 9-9-17 AWN 9-9-17 AWP 9-9-17 151 2.12 ケース AW 9-9-22 AWN 9-9-22 AWP 9-9-22 201 1.79 AW 9-9-28 AWN 9-9-28 AWP 9-9-28 256 1.54 メタル ケース AW11-6-11 AWN11-6-11 AWP11-6-11 90.6 4.52 AW11-6-15 AWN11-6-15 AWP11-6-15 130.6 3.62 Raspberry AW11-6-19 AWN11-6-19 AWP11-6-19 170.6 3.08 Piケース AW11-6-24 AWN11-6-24 AWP11-6-24 220.6 2.64 フリーサイズ AW12-8-11 AWN12-8-11 AWP12-8-11 85.6 3.6 ケース/ フリーサイズ AW12-8-14 AWN12-8-14 AWP12-8-14 120.6 2.93 パネル AW12-8-17 AWN12-8-17 AWP12-8-17 160.1 2.47 AW12-8-22 AWN12-8-22 AWP12-8-22 195.6 2.18 ラックケース/ サブラック AW16-9-14 AWN16-9-14 AWP16-9-14 115.6 2.64 AW16-9-18 AWN16-9-18 AWP16-9-18 155.6 2.2 棚板/ AW16-9-23 AWN16-9-23 AWP16-9-23 205.6 1.86 ラックパネル AW16-9-28 AWN16-9-28 AWP16-9-28 255.6 1.63 AW21-9-17 AWN21-9-17 AWP21-9-17 147.8 2.3 電池ホルダー/ 電池ボックス AW21-9-21 AWN21-9-21 AWP21-9-21 187.8 1.99 AW21-9-26 AWN21-9-26 AWP21-9-26 237.8 1.72 アクセサリー AW21-9-31 AWN21-9-31 AWP21-9-31 287.8 1.54 /機構部品 カスタム製品 技術資料/ 各種ご案内 4 -12 2.5 1.75 1.75 2.25 7 2.15 1.75 1.5 61.5 1 67.2 75 2.5 1.75 1.75 2.25 7 1.75 61.5 1 65.8 75

AWSP SERIES シリコンプロテクター 記号 B ブラック G グレー N ネイビーブルー 2 1 防 水・防 塵 ア 色 ル ミ ／ ス テ ン 3 レ 4 ■ AWNシリーズ用のシリコンプロテクターです。 ス ボ ■ パネル面のスイッチやコネクタを保護することが出来るシリコンプロテクターです。 ッ ク ス 外観寸法図 ■ 下記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 型番目次/ Photo INDEX プラスチック ケース a キャリング ケース W 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド 構成内容 アルミサッシ No. 名　称 個　数 材　質 色 / 表面処理 ケース 1 プロテクター　　　 2 シリコンゴム ブラック・グレー・ネイビーブルー アルミ 2 ブラインドキャップ 8 シリコンゴム ブラック・グレー・ネイビーブルー フレーム/ ヒートシンク 3 スペーサー　　　　 8 樹脂　　　　 乳白色　　　　　　　　　　　　　 ケース 4 取付ビス　　　　　 8 ステンレス　 無処理　　　　　　　　　　　　　 メタル ケース 型番・寸法・標準価格 ■ AWSPシリーズをご注文の際は型番末尾□に色記号B・G・Nをご記入下さい。 型　番 W H D a b 取付ビス 対応機種 自重（g） 標準価格（税別） Raspberry AWSP 8-5□ 87.4 53.6 31 73.4 36.6 M3 AWN 8-5-□ 100.5 1,260 Piケース AWSP 9-9□ 93.9 95.1 35.5 76.9 75.1 M4 AWN 9-9-□ 184.5 1,680 フリーサイズ AWSP11-6□ 113.9 65.1 35.5 96.9 45.1 M4 AWN11-6-□ 186 1,760 ケース/ フリーサイズ AWSP12-8□ 127.6 80.1 35.5 110.6 60.1 M4 AWN12-8-□ 201 1,770 パネル AWSP16-9□ 163.9 90.1 35.5 145.9 69.1 M4 AWN16-9-□ 235 2,110 ラックケース/ AWSP21-9□ 213.9 90.1 39.5 192.9 66.1 M5 AWN21-9-□ 333 2,450 サブラック ※ 標準価格は目安の販売価格となります。 ■ お客様の指定色は200個から作製可能です。500個以上は標準品と同単価で作製可能です。 棚板/ ラックパネル 　 指定色希望の場合は （パントン）カラーNo.をご連絡下さい。 　 また、希望色のサンプルを送付いただき、近似色で作製することも可能です。 電池ホルダー/ （パントン）カラーNo.でご指定いただいた場合の500個までの納期は約2.5か月です。 電池ボックス 近似色での作製や500個以上の場合の納期はお問い合わせください。 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 4 -13 b D H

オプション部品 AWC SERIES アルミ取付ベース 使用例 防 水・防 塵 ア ル ミ ／ ス ■材質 /表面処理：A1050P / 無処理 テ ン ■AW・AWN・AWPシリーズ用取付ベースです。 レ 電源ユニット、基板モジュール、端子台等を取付けてボディフレームにスライドさせ組み込む事が出来ます。 ス ■片面保護シート付です。 ボ ッ 型番・寸法・標準価格 ク W 1.5 ス 型　番 W D 対応機種 標準価格（税別） AWC 5- 7 38.9 49.2 AW・AWN 5-4-7 250 AWC 5- 9 38.9 69.2 AW・AWN 5-4-9 250 AWC 5-11 38.9 94.2 AW・AWN 5-4-11 280 型番目次/ Photo AWC 5-14 38.9 119.2 AW・AWN 5-4-14 300 INDEX AWC 7- 8 47 64 AW・AWN 7-7-8 310 AWC 7-11 47 94 AW・AWN 7-7-11 340 プラスチック ケース AWC 7-15 47 134 AW・AWN 7-7-15 380 AWC 7-20 47 184 AW・AWN 7-7-20 400 AWC 7-25 47 234 AW・AWN 7-7-25 450 キャリング ケース AWC 8- 9 61.8 74 AW・AWN・AWP 8-5-9 380 AWC 8-12 61.8 99 AW・AWN・AWP 8-5-12 400 AWC 8-14 61.8 124 AW・AWN・AWP 8-5-14 440 防水・防塵 樹脂ボックス AWC 8-18 61.8 159 AW・AWN・AWP 8-5-18 460 AWC 9-10 66.5 81 AW・AWN・AWP 9-9-10 390 防水・防塵 AWC 9-13 66.5 106 AW・AWN・AWP 9-9-13 440 アルミ/ 4-R2 ステンレス AWC 9-17 66.5 151 AW・AWN・AWP 9-9-17 460 ボックス AWC 9-22 66.5 201 AW・AWN・AWP 9-9-22 520 端子ボックス/ AWC 9-28 66.5 256 AW・AWN・AWP 9-9-28 580 防水コネクタ/ ケーブル AWC11-11 86.5 90.6 AW・AWN・AWP11-6-11 440 グランド AWC11-15 86.5 130.6 AW・AWN・AWP11-6-15 500 AWC11-19 86.5 170.6 AW・AWN・AWP11-6-19 530 アルミサッシ AWC11-24 86.5 220.6 AW・AWN・AWP11-6-24 590 ケース AWC12-11 100.2 85.6 AW・AWN・AWP12-8-11 450 アルミ AWC12-14 100.2 120.6 AW・AWN・AWP12-8-14 500 フレーム/ ■各型番の詳細はホームページより AWC12-17 100.2 160.1 AW・AWN・AWP12-8-17 550 ヒートシンク ケース CAD図・PDF図をダウンロード AWC12-22 100.2 195.6 AW・AWN・AWP12-8-22 590 してご確認下さい。 AWC16-14 136.3 115.6 AW・AWN・AWP16-9-14 530 メタル AWC16-18 136.3 155.6 AW・AWN・AWP16-9-18 610 ケース AWC16-23 136.3 205.6 AW・AWN・AWP16-9-23 700 AWC16-28 136.3 255.6 AW・AWN・AWP16-9-28 790 Raspberry AWC21-17 186.1 147.8 AW・AWN・AWP21-9-17 680 Piケース AWC21-21 186.1 187.8 AW・AWN・AWP21-9-21 790 フリーサイズ AWC21-26 186.1 237.8 AW・AWN・AWP21-9-26 900 ケース/ AWC21-31 186.1 287.8 AW・AWN・AWP21-9-31 1,050 フリーサイズ パネル ■お客様の指定サイズで製作できるフリーサイズケースはP10－119のAWSCシリーズを利用下さい。 ラックケース/ サブラック HCS SERIES 六角穴付ボルト 棚板/ ラックパネル ■ AW・AWNシリーズ用六角穴付ボルトです。 電池ホルダー/ 電池ボックス 外観に堅牢さを求める場合や、いたずら防止用としてご利用下さい。 ※標準付属ビスは十字穴付ビスです。 アクセサリー /機構部品 型番・寸法・標準価格 カスタム製品 型　番 M L S 材　質 入 数 標準価格（税別） HCS3-12S 3 12 2.5 ステンレス 8 / 袋 180 HCS4-12S 4 12 3 ステンレス 8 / 袋 240 技術資料/ 各種ご案内 M HCS5-12S 5 12 4 ステンレス 8 / 袋 300 4 -14 D L S

PMF-12M プロテクティブベント ステンレスタイプ 筐体内の圧力変動調整・通気対策製品 防 水・防 塵 ア ル ミ ／ ス テ ン レ ス ボ ッ ク 取付例 ス ■耐久性と耐薬品性に優れたステンレスタイプのプロテクティブベントです。 型番目次/ ■ IP68（水深2m / 1時間）の防水・防塵性能、－40℃～125℃までの耐熱性があり、屋外・工場などの過酷な環境での使用が可能です。 Photo INDEX ■最大容積20ℓ以内の筐体に適しています。 ■筐体側面への取付が推奨です。 プラスチック ケース ■本製品は工業・電機製品の使用に限られます。食品・化粧品・医療機器、それらの生産設備には使用出来ません。 キャリング ケース 外観寸法図 推奨穴加工図 取付図 防水・防塵 樹脂ボックス 1 本体 防水・防塵 アルミ/ ステンレス 2 フィルター 取付板の厚い場合 外部環境 筐体内部 ボックス 3 ０-リング 4 ナット 筐体壁板 端子ボックス/ 防水コネクタ/ ケーブル グランド 取付板が厚い場合 ナットを使用せずに アルミサッシ ネジ穴加工をして ケース 取付けて下さい。 アルミ フレーム/ ヒートシンク ケース 8.5 2.5 60° メタル 14.15 ケース ■締付け時Ｏリングの変形を防ぐため 60°のテーパー加工を推奨致します。 ナットを使用する場合はテーパー無し ■ナットを使用する場合、適用最大板厚は4.0mmです。 Raspberry Piケース のφ12.2貫通穴でも取付可能です。 フリーサイズ PMF-12M テクニカルデータ ケース/ フリーサイズ パネル 標準通気量 1600ml / min（差圧=7 kPa) 推奨締付トルク 0.6～1.2 N・m ラックケース/ サブラック IEC60529（防水・防塵試験）：IP66・IP67・IP68・IP69K 準拠規格 IEC60068-2-1, 2, 14（耐熱試験）：－40℃～+125℃ （ナット除く） IEC60068-2-78（恒温高湿試験）：温度85℃/湿度85% 1000時間 棚板/ IEC60068-2-64（振動試験）IEC60068-2-11、52（塩水噴霧試験） ラックパネル 型番・寸法・標準価格 電池ホルダー/ 電池ボックス 型　番 材　質 G ナットSW 標準価格（税別） ● メタリック 1 本体 2 フィルター 3 O-リング 4 ナット ネジ規格 取付穴径 アクセサリー /機構部品 PMF-12M ステンレス PTFE シリコンゴム 真鍮 /ニッケルめっき M12×1.5 φ12.2 15 2,680 カスタム製品 技術資料/ 各種ご案内 4 -66 φ20 M12×1.5 15.4 φ14.3 φ10.5 M12×1.5

PMF SERIES プロテクティブベント 防 筐体内の圧力変動調整・通気対策製品 水・防 塵 ア ル ミ ／ ス テ ン レ ス ボ ッ ク ス 取付例 ■ プロテクティブベントは、通気性があり水や埃を通さない構造のメンブレンフィルターにより、温度の寒暖差で発生する筺体内の圧力変動を調 型番目次/ Photo 整する事が出来ます。また、水蒸気放出を促し、筺体内の結露防止対策に有効です。 INDEX ■ IP68（水深2m / 1時間）の防水・防塵性能、－40℃～125℃（PMF-6Bは150℃）までの耐熱試験に合格しており、屋外・工場などの過酷な プラスチック 環境での使用が可能です。 ケース ■ PMF-6Bは最大容積2ℓ以内、PMF-12は最大容積5ℓ以内、PMF-12HAは最大容積50ℓ以内の筐体に適しています。 ■ 筐体側面への取付が推奨です。 キャリング ケース ■ 本製品は工業・電機製品の使用に限られます。 食品・薬品・化粧品・医療機器、それらの生産設備には使用出来ません。 防水・防塵 樹脂ボックス 外観寸法図 推奨穴加工図 取付図 防水・防塵 アルミ/ ステンレス ボックス ■ 下 記図面は代表共通図です。 各型番の詳細はホームページより CAD図・PDF 図をダウンロードしてご確認下さい。 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ 1 2 3 4 外部環境 筐体内部 ケース 筐体壁板 アルミ 取付板が厚い場合 フレーム/ ヒートシンク ナットを使用せずに ケース ネジ穴加工をして 取付けて下さい。 メタル ケース 10(7) 5 15.55(11.5) 60°(45°) Raspberry Piケース (　) 内の数値は、PMF-6B です。 ■ 締 付け時 Oリングの変形を防ぐため PMF-6B にはナットが付属されません。 テーパー加工を推奨致します。 フリーサイズ ナットを使用する場合はテーパー無しの ケース/ ■ ナ ットを使用する場合、適用最大板厚は 4.0mm です。 φ12.2 貫通穴でも取付可能です。 フリーサイズ パネル PMF-6B はナットを付属していないため テーパー加工が推奨です。 ラックケース/ サブラック テクニカルデータ 型　番 PMF-6B PMF-12 PMF-12HA 棚板/ ラックパネル 標準通気量 300ml / min（差圧=7kPa） 450ml / min（差圧=7 kPa） 4000ml / min（差圧=7 kPa） 推奨締付トルク 0.2～0.4 N・m 0.6～0.8 N・m 0.6～0.8 N・m 電池ホルダー/ IEC60529 (防水・防塵試験） : IP65・ IP66・IP67・IP68・IP69K(PMF-6Bは除く） 電池ボックス 準拠規格 IEC60068-2-1, 2, 14 (耐熱試験） : －40℃～+125℃ (PMF-6Bは+150℃） （ナットを除く） IEC60068-2-78 (高温高湿試験） : 温度85℃/湿度85% 1000時間 IEC60068-2-11、52 (塩水噴霧試験）、IEC60068-2-64 (振動試験） アクセサリー GR-3108-CORE (腐食性ガス試験）、UL94V-0 (難燃性） ・ UL746C f1 /機構部品 型番・寸法・標準価格 型　番 材　質 G カスタム製品 ナットSW 標準価格（税別） ● ライトグレー ● ブラック 1 本体 2 フィルター 3 O-リング 4 ナット ネジ規格 取付穴径 ─ PMF-6B PA6 / 66 PTFE シリコーンゴム ナット無し M6×P0.75 ─ ナット無し 860 技術資料/ PMF-12S PMF-12B PA66 / 6 PTFE シリコーンゴム PA66（UL94V-2） M12×P1.5 φ12.2 17 760 各種ご案内 PMF-12HAS PMF-12HAB PA66 / 6 PTFE シリコーンゴム PA66（UL94V-2） M12×P1.5 φ12.2 17 860 4 -67 φ17(φ11.2) G 18.8 φ14.3(φ8.8) φ10.5 (φ5.25) M12　P1.5 (M6 P0.75)

PMF SERIES プロテクティブベント 防 筐体内の圧力変動調整・通気対策製品 水・防 塵 ア ル ミ ／ ス テ ン レ ス ボ ッ ク ス 取付例 ■プロテクティブベントは、通気性があり水や埃を通さない構造のメンブレンフィルターにより、温度の寒暖差で発生する筺体内の圧力変動を調 型番目次/ Photo 整する事が出来ます。また、水蒸気放出を促し、筺体内の結露防止対策に有効です。 INDEX ■ IP68（水深2m / 1時間）の防水・防塵性能、－40℃～125℃（PMF-6Bは150℃）までの耐熱試験に合格しており、屋外・工場などの過酷な プラスチック 環境での使用が可能です。 ケース ■ PMF-6Bは最大容積2ℓ以内、PMF-12は最大容積5ℓ以内、PMF-12HAは最大容積50ℓ以内の筐体に適しています。 ■筐体側面への取付が推奨です。 キャリング ケース ■本製品は工業・電機製品の使用に限られます。 食品・薬品・化粧品・医療機器、それらの生産設備には使用出来ません。 防水・防塵 樹脂ボックス 外観寸法図 推奨穴加工図 取付図 防水・防塵 アルミ/ ステンレス ボックス ■ 下 記図面は代表共通図です。 各型番の詳細はホームページよりCAD図・PDF図をダウンロードしてご確認下さい。 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ 1 2 3 4 外部環境 筐体内部 ケース 筐体壁板 アルミ 取付板が厚い場合 フレーム/ ナットを使用せずに ヒートシンク ケース ネジ穴加工をして 取付けて下さい。 メタル ケース 10(7) 5 15.55(11.5) 60°(45°) Raspberry Piケース (　) 内の数値は、PMF-6Bです。 ■ 締 付け時Oリングの変形を防ぐため PMF-6B にはナットが付属されません。 テーパー加工を推奨致します。 フリーサイズ ナットを使用する場合はテーパー無しの ■ ナ ットを使用する場合、適用最大板厚は 4.0mmです。 ケース/ φ12.2 貫通穴でも取付可能です。 フリーサイズ パネル PMF-6B はナットを付属していないため テーパー加工が推奨です。 ラックケース/ サブラック テクニカルデータ 型　番 PMF-6B PMF-12 PMF-12HA 棚板/ ラックパネル 標準通気量 300ml / min（差圧=7kPa） 450ml / min（差圧=7 kPa） 4000ml / min（差圧=7 kPa） 推奨締付トルク 0.2～0.4 N・m 0.6～0.8 N・m 0.6～0.8 N・m 電池ホルダー/ IEC60529 (防水・防塵試験） : IP65・ IP66・IP67・IP68・IP69K(PMF-6Bは除く） 電池ボックス 準拠規格 IEC60068-2-1, 2, 14 (耐熱試験） : －40℃～+125℃ (PMF-6Bは+150℃） （ナットを除く） IEC60068-2-78 (高温高湿試験） : 温度85℃/湿度85% 1000時間 IEC60068-2-11、52 (塩水噴霧試験）、IEC60068-2-64 (振動試験） アクセサリー GR-3108-CORE (腐食性ガス試験）、UL94V-0 (難燃性） ・ UL746C f1 /機構部品 型番・寸法・標準価格 型　番 材　質 G カスタム製品 ナットSW 標準価格（税別） ● ライトグレー ● ブラック 1 本体 2 フィルター 3 O-リング 4 ナット ネジ規格 取付穴径 ─ PMF-6B PA6 / 66 PTFE シリコーンゴム ナット無し M6×P0.75 ─ ナット無し 860 技術資料/ PMF-12S PMF-12B PA66 / 6 PTFE シリコーンゴム PA66（UL94V-2） M12×P1.5 φ12.2 17 760 各種ご案内 PMF-12HAS PMF-12HAB PA66 / 6 PTFE シリコーンゴム PA66（UL94V-2） M12×P1.5 φ12.2 17 860 4 -67 φ17(φ8.8) G 18.8 φ14.3(φ8.8) φ10.5 (φ5.25) M12　P1.5 (M6 P0.75)

VE8 SERIES ベントフィルター粘着材付きタイプ テクニカルデータ 保護等級　：防塵性 IP6X 防 　　　　　　防水性 IPX4, IPX7 水 標準通気量：3,300ml/min/㎠ (差圧=7kPa) ・ 温度試験　：－40℃～＋100℃ 防 塵 樹 ■標準通気量が旧製品VSCシリーズより300mlアップし、3300ml 脂 になりました。 ボ ■周囲の温度変化によるケース、ボックス内の圧力変化に対し、圧 ッ 力を調整し筐体のシール部への負荷を軽減することが出来ます。 ク ス ■ベントフィルターの優れた通気性により、筐体内部の湿度を調整 し、結露を低減します。 ■撥水性と撥油性に優れたメンブレンが、電子部品を水、腐食性の 液体、塩分や粉塵から保護します。 ■粘着材付きタイプのため、簡単に取り付けが可能です。 ■粘着材の付きやすい平滑なプラスチック、金属面の取付が可能です。 注意点 型番目次/ ■ケース・ボックスの内側の面のみに設置し、メンブレンと粘着材 Photo INDEX 側が外気側を向くようにして下さい。 ■充分な粘着力を出すまでに24時間必要です。ベントフィルターに プラスチック 負荷のかかるご使用は避けて下さい。 ケース 　又、水やその他異物が溜らないよう、ケース・ボックス側面にベ ントフィルターを取付て下さい。 キャリング ケース ■取付面の油分、水分、ゴミなどの異物がないよう、脱脂、洗浄し 断面図 た後、製品の有効通気部の中央に触れないよう注意して貼り付け 防水・防塵 3 て下さい。 樹脂ボックス ■本製品は工業・電機製品の使用に限られます。 食品・医薬品・化 防水・防塵 粧品・医療機器、それらの生産設備には使用出来ません。 アルミ/ ステンレス ボックス 2 端子ボックス/ 使用例 防水コネクタ/ ケーブル 1 グランド アルミサッシ ケース ［筐体内］ 粘着材 支持材 アルミ フレーム/ ヒートシンク ケース 筐体 メンブレン 筐体 メタル ケース ［外 気］ 内径（有効通気部） Raspberry Piケース 外径 フリーサイズ ケース/ 粘着材タイプは、平面さえあれ フリーサイズ パネル 構成内容 ば場所を選ばず使用可能です。 No. 名　称 材　質 色 携帯機器の防水としても広く使 ラックケース/ 用されています。 サブラック 1 粘着材　　 アクリル系粘着剤 シリコン系粘着剤（VE82029S、VE82029S-Sのみ） 透明 2 メンブレン ePTFE（延伸PTFE）撥油タイプ 白　 棚板/ ラックパネル 3 支持材　　 PET不織布 白　 電池ホルダー/ 型番・寸法・標準価格 電池ボックス 型　番 外径 φ 内径（有効通気部）φ 標準厚さ t 入　数 標準価格（税別）/袋 VE80308 7.6 3.3 0.26 8 / 袋 1,610 アクセサリー /機構部品 VE80814 14.0 8.0 0.26 4 / 袋 930 VE81221 21.5 12.5 0.26 4 / 袋 930 NEW VE82029S 29.0 20.0 0.35 2 / 袋 1,030 カスタム製品 VE80308-S 7.6 3.3 0.26 1シート 96枚 / 袋 16,650 VE80814-S 14.0 8.0 0.26 1シート 56枚 / 袋 11,210 技術資料/ VE81221-S 21.5 12.5 0.26 1シート 20枚 / 袋 4,040 各種ご案内 NEW VE82029S-S 29.0 20.0 0.35 1シート 10枚 / 袋 4,650 3-115 標準厚さ

AG SERIES 高防水型 ケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo INDEX ■保護等級IP68 1bar/30分の高防水型樹脂製ケーブルグランドです。 テクニカルデータ ■ネジサイズはM8～M50、対応ケーブル外径はφ2.5mm～φ42mmまで幅広いサイズを プラスチック 保護等級 : IP68 1bar/30min ケース 揃えています。 水深10mに30分間相当の防水 ■キャップ・コネクタ本体はPA6GF（ポリアミド6グラスファイバー入り）ですので強度と 使用温度範囲 : -20℃～＋100℃ EN50262 Var.Aに準拠 キャリング 耐熱性に優れています。 ※規格の概要はP5－89をご参照下さい。 ケース ■環境を考慮したハロゲンフリー製品です。 防水・防塵 樹脂ボックス AGシリーズ 従来式ケーブルグランド 防水・防塵 AGシリーズはゴムブッシュが肉厚で、ケーブルとの接触面が 強く締めつけるとゴムブッシュやケーブルの変形により安定した防水性が アルミ/ ステンレス 大きいので、均一な力でケーブルを保持します。 保てなくなる場合があります。 ボックス 繰返しの締付に対しても安定した高い防水性を発揮します。 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタル ケース Raspberry 構成内容 ■ PA6GF = ポリアミド6 グラスファイバー入りの略称 Piケース No. 名　称 材　質 フリーサイズ 1 キャップ　　 PA6GF ケース/ フリーサイズ 2 ゴムブッシュ TPE パネル 3 コネクタ本体 PA6GF 4 ナット　　　 PA6 ラックケース/ サブラック ■ M8, M10サイズにはナットが付属していません。 取付けの際は、相手側にネジ穴加工をして取付下さい。 棚板/ ラックパネル 電池ホルダー/ ■締付けトルクはケーブル径により異なります。 電池ボックス ゴムブッシュが少し見える程度まで締付けて下さい。 アクセサリー 1 2 3 4 /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -77

■台座裏側に止水リブが付いているので、相手側が平面の場合はオプションの 止水リブ ゴムパッキンは必要ありません。 端 ■相手側が凹凸の大きい塗装品や鋳造品の場合や射出成型品等のテーパー部に 子 ボ 取り付ける場合は、オプションのゴムパッキンAGPシリーズ（カタログP5- ッ 79）をご利用下さい。 ク ス ／ 防 水 コ ネ ク タ ／ ケ ゴムパッキン ゴムパッキン ー ブ ル 射出成型品等のテーパー部に取り付ける場合 凹凸の大きい塗装品や鋳造品に取り付ける場合 グ ラ ン ド 外観寸法図 型番目次/ Photo INDEX m L H SW プラスチック ケース キャリング ケース 防水・防塵 樹脂ボックス 防水・防塵 アルミ/ ステンレス ボックス 端子ボックス/ ■詳細寸法・CADデータは、ホームページをご覧下さい。 防水コネクタ/ ケーブル ■M8・M10 サイズにはナットが付属しておりません。 グランド 取付けの際は、ネジ穴加工が必要となります。 アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 型番・寸法・標準価格 メタル ケース 型　番 G 適合ケーブル径 L H 最大 SW A d m 入　数 標準価格（税別）/袋 ● ブラック（B） ● ライトグレー（S） ネジ規格 取付穴径 最小 最大 Raspberry AG8-3.5B AG8-3.5S M 8×1.0 ナット無 2.5 3.5 10 17 12 13.2 ― ― 1 / 袋 ▲ 250 Piケース AG8-5B AG8-5S M 8×1.0 ナット無 3.5 4.7 10 17 12 13.2 ― ― 1 / 袋 ▲ 250 フリーサイズ AG10-6B AG10-6S M10×1.0 ナット無 4 6 10 19 15 16.5 ― ― 1 / 袋 ▲ 250 ケース/ フリーサイズ AG12-5B AG12-5S M12×1.5 φ12.2 3.5 4.7 12 23.5 17 18.7 18.8 5 1 / 袋 ▲ 180 パネル AG12-6.5B AG12-6.5S M12×1.5 φ12.2 5 6.5 12 23 17 18.7 18.8 5 1 / 袋 ▲ 180 AG12-8B AG12-8S M12×1.5 φ12.2 6.5 7.8 12 23 17 18.7 18.8 5 1 / 袋 ▲ 180 ラックケース/ サブラック AG16-10B AG16-10S M16×1.5 φ16.2 8 10 12 26 21 23.1 24.3 5 1 / 袋 ▲ 190 AG20-15B AG20-15S M20×1.5 φ20.2 11 15 13 27 27 29.7 29 6 1 / 袋 ▲ 280 棚板/ AG25-16B AG25-16S M25×1.5 φ25.2 12.5 16 13 34 34 37.4 36 6.7 1 / 袋 ▲ 390 ラックパネル AG25-20B AG25-20S M25×1.5 φ25.2 16 20 13 34 34 37.4 36 6.7 1 / 袋 ▲ 390 AG32-25.5B AG32-25.5S M32×1.5 φ32.3 21 25.5 15 36 41 45.6 46 8 1 / 袋 ▲ 640 電池ホルダー/ 電池ボックス AG40-28.5B AG40-28.5S M40×1.5 φ40.3 24 28.5 15 41 50 55.4 53.5 9 1 / 袋 ▲1,220 AG40-33B AG40-33S M40×1.5 φ40.3 28.5 33 15 41 50 55.4 53.5 9 1 / 袋 ▲1,220 アクセサリー AG50-37B AG50-37S M50×1.5 φ50.4 33 37 16 45 60 65.5 66 9.6 1 / 袋 ▲2,230 /機構部品 AG50-42B AG50-42S M50×1.5 φ50.4 37 42 16 45 60 65.5 66 9.6 1 / 袋 ▲2,230 ▲は値上げした製品です。 カスタム製品 技術資料/ 各種ご案内 5 -78 d G A

AGP SERIES AGシリーズ用 ゴムパッキン 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド ■AGシリーズ専用のゴムパッキンです。耐油性の高いNBRゴム製です。 型番目次/ ■取付ける相手側が凹凸の大きい塗装品や鋳造品の場合にご利用下さい。 Photo INDEX ■射出成型品のテーパー部に取り付ける場合にご利用下さい。 ■サイズはM12～M50まで揃えています。 プラスチック ケース ■取付ける相手側が平面の場合は、ゴムパッキンの必要はありません。 また、取付相手が平面の場合は、ゴムパッキンの有/無で防水性は変わりません。 キャリング ■ AGシリーズ以外はOリングが付属していますので必要ありません。 ケース 防水・防塵 外観寸法図 樹脂ボックス 防水・防塵 アルミ/ ステンレス D1 ボックス D2 M 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 取付例 メタル ケース ■材質：NBR Raspberry Piケース 型番・寸法・標準価格 フリーサイズ ケース/ 型　番 D1 D2 M 適合ケーブルグランド 入　数 標準価格（税別）/袋 フリーサイズ パネル AGP-12 20 12 1.6 AG12 10 / 袋 ▲340 AGP-16 23.5 16.5 2.0 AG16 10 / 袋 ▲340 ラックケース/ サブラック AGP-20 29 20 2.0 AG20 10 / 袋 ▲350 AGP-25 37 25 2.0 AG25 10 / 袋 ▲460 棚板/ AGP-32 44 32 2.2 AG32 5 / 袋 　520 ラックパネル AGP-40 52 40 2.0 AG40 5 / 袋 　640 AGP-50 64 50 3.1 AG50 5 / 袋 　850 電池ホルダー/ 電池ボックス ▲は値上げした製品です。 アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -79

AGM SERIES メタルケーブルグランド 高防水タイプ 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo INDEX ■保護等級IP68 1bar/30分の高防水型金属製ケーブルグランド。 テクニカルデータ ■ネジサイズはM6～M50、対応ケーブル外径はφ2mm～φ42mm プラスチック 保護等級 : IP68 1bar/30min ケース まで幅広いサイズを揃えています。 水深10mに30分相当の防水 使用温度範囲 : -40℃～＋100℃ EN50262 Var.Aに準拠 キャリング ※規格の概要はP5－89をご参照下さい。 ケース AGMシリーズ 従来式ケーブルグランド 防水・防塵 樹脂ボックス AGMシリーズはゴムブッシュが肉厚で、ケーブルとの接触面が 強く締めつけるとゴムブッシュやケーブルの変形により安定した防水性が 大きいので、均一な力でケーブルを保持します。 保てなくなる場合があります。 防水・防塵 アルミ/ 繰返しの締付に対しても安定した高い防水性を発揮します。 ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタル ケース ■締付けトルクはケーブル径により異なります。 Raspberry Piケース ゴムブッシュが少し見える程度まで締付けて下さい。 フリーサイズ ケース/ フリーサイズ パネル ラックケース/ サブラック 棚板/ ラックパネル 電池ホルダー/ 1 2 3 4 電池ボックス アクセサリー /機構部品 構成内容 No. 名　称 材　質 色 / 表面処理 1 キャップ　　 真ちゅう ニッケルメッキ カスタム製品 2 ゴムブッシュ TPE 黒　　　　　　 3 コネクタ本体 真ちゅう ニッケルメッキ 技術資料/ - O-リング 　 NBR 黒　　　　　　 各種ご案内 4 ナット　　　 真ちゅう ニッケルメッキ 5 -83

外観寸法図 ■詳細寸法・CADデータは、ホームページをご覧下さい。 m L H SW 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ 型番・寸法・標準価格 ー ブ G 適合ケーブル径 型　番 L H ル 最大 SW A d m 入 数 標準価格（税別）/袋 ネジ規格 ネジ外径 取付穴径 最小 最大 グ AGM6-2.5 M 6×1.0 ― φ6.2 2 2.5 8 12 8 9 10 2.8 1 / 袋 ▲ 390 ラ ン AGM6-3 M 6×1.0 ― φ6.2 2.5 3.0 8 12 8 9 10 2.8 1 / 袋 ▲ 390 ド AGM6-3.5 M 6×1.0 ― φ6.2 3.0 3.5 8 12 8 9 10 2.8 1 / 袋 ▲ 390 AGM8-5 M 8×1.25 ― φ8.2 3.5 4.7 10 14 11 12 12 3 1 / 袋 ▲ 400 型番目次/ AGM10-6 M10×1.5 ― φ10.2 4.0 6.0 10 15 13 14.3 14 2.8 1 / 袋 ▲ 440 Photo INDEX AGM12-8 M12×1.5 ― φ12.2 6.5 8.0 10 17 15 16.5 16.5 2.8 1 / 袋 ▲ 460 AGM16-10.5 M16×1.5 ― φ16.2 8.0 10.5 10 21 18 20 21 3 1 / 袋 ▲ 580 プラスチック AGM20-15 M20×1.5 ― φ20.2 11.0 15.0 10 23 24 26.5 26.5 3.5 1 / 袋 ▲ 740 ケース AGM25-20 M25×1.5 ― φ25.2 16.0 20.0 11 28 30 33 33 4 1 / 袋 ▲1,240 AGM32-25.5 M32×1.5 ― φ32.3 21.0 25.5 13 29.5 36 39.5 39.5 4 1 / 袋 ▲1,900 キャリング ケース AGM40-28.5 M40×1.5 ― φ40.3 24.0 28.5 13 32 46 50.7 51 5 1 / 袋 ▲3,320 AGM40-33 M40×1.5 ― φ40.3 28.5 33.0 13 32 46 50.7 51 5 1 / 袋 ▲3,320 防水・防塵 AGM50-37 M50×1.5 ― φ50.4 33.0 37.0 14 34 55 59.7 60 5.5 1 / 袋 ▲6,010 樹脂ボックス AGM50-42 M50×1.5 ― φ50.4 37.0 42.0 14 34 55 59.7 60 5.5 1 / 袋 ▲6,010 防水・防塵 ▲は値上げした製品です。 アルミ/ ステンレス ボックス 端子ボックス/ 防水コネクタ/ ケーブル グランド アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース メタル ケース Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル ラックケース/ サブラック 棚板/ ラックパネル 電池ホルダー/ 電池ボックス アクセサリー /機構部品 カスタム製品 技術資料/ 各種ご案内 5 -84 d G A

AGE SERIES EMCシールドケーブルグランド 端 子 ボ ッ ク ス ／ 防 水 コ ネ ク タ ／ ケ ー ブ ル グ ラ ン ド 型番目次/ Photo ■ シールド用コンタクトスプリングによりEMCシールドとグランドを取ることが出来ます。 INDEX テクニカルデータ ■爪付のナットにより表面処理された筐体にも導通を取ることが出来ます。 保護等級 : IP68 2bar/30min・IP69K プラスチック ■コンタクトスプリングはケーブルを通した後で付け外しが可能なので、作業性に優れています。 水深20mに30分相当の防水 ケース 使用温度範囲 : -60℃～＋100℃ ■ゴムブッシュが分割する構造で広い適合ケーブル範囲に対応出来ます。 IEC62444 Var.Aに準拠 （M12サイズは分割出来ません） ※規格の概要はP5－89をご参照下さい。 キャリング ケース 防水・防塵 適合ケーブル外径 対応表 樹脂ボックス ゴムブッシュ形態 一体 分割 型　番 防水・防塵 一体 分割 アルミ/ ステンレス AGE16-10.5 φ 6～φ 7.5 φ 7.5～φ10.5 ボックス AGE20-15 φ 8～φ10.5 φ10.5～φ15 端子ボックス/ 防水コネクタ/ AGE25-20 φ12.5～φ15 φ15～φ20 ケーブル グランド AGE32-25 φ17～φ20 φ20～φ25 アルミサッシ ケース アルミ フレーム/ ヒートシンク ケース 1 2 メタル ケース Raspberry Piケース フリーサイズ ケース/ フリーサイズ パネル ラックケース/ サブラック 使用断面図 棚板/ ラックパネル 4 3 5 電池ホルダー/ 電池ボックス 構成内容 アクセサリー /機構部品 No. 名　称 材　質 色 / 表面処理 1 キャップ　　　　　　 真ちゅう ニッケルメッキ 2 ゴムブッシュ　　　　 TPE 黒　　　　　　 カスタム製品 3 コネクタ本体　　　　 真ちゅう ニッケルメッキ 4 コンタクトスプリング ステンレス 無処理　　　　 技術資料/ - O-リング 　　　　　 NBR 黒　　　　　　 各種ご案内 5 ナット　　　　　　　 真ちゅう ニッケルメッキ 5 -85
