Raspberry Pi / ラズベリーパイ用 アルミケース
Raspberry Pi(ラズベリーパイ) 用アルミケース。
Raspberry Pi 2/3の基板サイズに適合しています。
アルミ製なので、樹脂製と比べ放熱効果が高く、高級感があります。
下記の3機種が選択可能です。
1. RPI-1 シングル基板用のスタンダードタイプ
2. RPI-2 ダブル基板(基板2段)用タイプ
3. RPI-1F 壁付用フランジ付タイプ
RPI-1Fの壁付フランジはVESA規格の取付ピッチ(75×75mm/100×100mm)に対応しており、PCディスプレイの裏側などに取付が可能です。
タカチではインクジェットプリンターによるオリジナルプリントや、カラーアルマイト、サイズ・形状変更など、世界に一つしかないRaspberry Piケースも製作可能です。
関連メディア
このカタログについて
ドキュメント名 | タカチ電機工業 Raspberry Pi 用アルミケース |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 3Mb |
関連製品 | |
登録カテゴリ | |
取り扱い企業 | 株式会社タカチ電機工業 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
RPI SERIES Raspberry Pi 専用アルミケース
ケ
ー
ス
型番目次/
INDEX
プラスチック
ケース
キャリング RPI-2、RPI-4B-2はRaspberry Pi ボードを2段で取付が可能です。
ケース
防水・防塵
樹脂ボックス
防水・防塵
アルミ/
ステンレス
ボックス
端子ボックス/
防水コネクタ/
ケーブル
グランド
アルミサッシ
ケース
アルミ
フレーム/
ヒートシンク
ケース
1 4 RPI-1F、RPI-4B-1FはVESA規格の取付ピッチ(75×75mm/100×100mm)
メタル
ケース に対応しており、PCディスプレイの裏側などに取付が可能です。
Raspberry ■ カスタム製品(穴加工、インクジェット印刷、塗装)についてはP15-1~61
Piケース をご覧下さい。
フリーサイズ ■カスタム製品のリピート注文品は5%割引致します。
ケース/
フリーサイズ
パネル
■オールアルミなので高級感があります。
ラックケース/
サブラック ■ノーマルタイプ・2層タイプ・フランジタイプの計3機種が選択可能です。
■内面が導通となりますので、アースやグランドが取り易くなります。
棚板/
ラックパネル
■ Raspberry Pi ボード(基板)の販売はしておりません。
電池ホルダー/
電池ボックス
3 5 2 ※製品の内面(導通処理面)は特性上、加工時に付く傷や油跡がございますが、
良品としております。
アクセサリー
/機構部品 構成内容
No. 名 称 個 数 材 質 色 /表面処理
1 カバー 1 アルミ板 A1100P t1.5 表面 メタリックシルバー塗装、裏面 導通処理
カスタム製品
2 シャーシ 1 アルミ板 A1100P t1.5 表面 メタリックシルバー塗装、裏面 導通処理
3 取付ビス(皿小頭M3×4) 4 鉄 三価クロメート
技術資料/ 4 Raspberry Pi 取付用ビス(ナベM2.5×4) 4 鉄 三価クロメート
各種ご案内
5 クリンチングスペーサー 4 鉄 亜鉛めっき三価
9 -5
Raspberry Pi
Page2

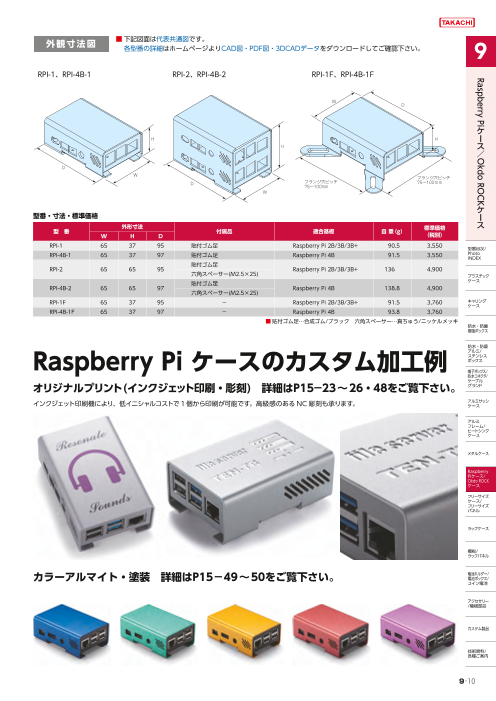

外観寸法図 ■下記図面は代表共通図です。
