ハーネスチェッカー NHC-M1

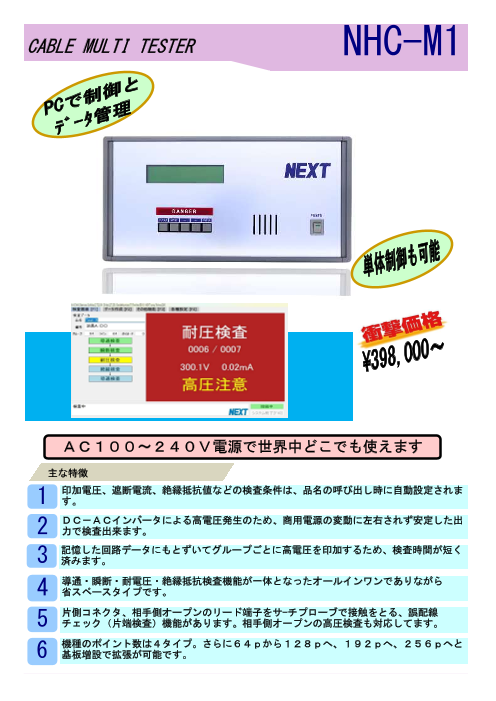

CABLE MULTI TESTER NHC-M1 ＡＣ１００～２４０Ｖ電源で世界中どこでも使えます 主な特徴 1 印加電圧、遮断電流、絶縁抵抗値などの検査条件は、品名の呼び出し時に自動設定されま す。 2 ＤＣ－ＡＣインバータによる高電圧発生のため、商用電源の変動に左右されず安定した出 力で検査出来ます。 3 記憶した回路データにもとずいてグループごとに高電圧を印加するため、検査時間が短く 済みます。 4 導通・瞬断・耐電圧・絶縁抵抗検査機能が一体となったオールインワンでありながら 省スペースタイプです。 5 片側コネクタ、相手側オープンのリード端子をサ-チプローブで接触をとる、誤配線 チェック（片端検査）機能があります。相手側オープンの高圧検査も対応してます。 6 機種のポイント数は４タイプ。さらに６４ｐから１２８ｐへ、１９２ｐへ、２５６ｐへと 基板増設で拡張が可能です。

CABLE MULTI TESTER NHC-M1 導通検査について 仕様 導通検査には二つの目的があります。ひとつは、回 ポイント容量 64p 128p 192p 256p（～512P） *1 路配線の基本である断線・誤配線不良を検査すること 全ポイント入出力対応 です。二つめには、検査品が治具アダプタに確実に装 導通検査 判定 導通：1KΩ以下 断線：3KΩ以上 着されていることの確認です。これは耐電圧・絶縁抵 電圧/電流 DC5V/2.2mA 抗検査では検査品が装着されていない場合でも検査判 ネット 最大100ポイント 定が合格となり検査の意味をもたないからです。その 検査方式 双方向ﾁｪｯｸ(ﾀﾞｲｵｰﾄﾞ可) ため導通検査は耐電圧・絶縁抵抗検査の前後に必要で 瞬間断線検査 検出ﾊﾟﾙｽ 200n/400n/800n/1μ/2μ/3μ 秒 す。 検出ﾊﾟﾙｽ 200n固定（単体時） 耐電圧検査 検査電圧 AC50～600V 瞬間断線検査について 遮断電流 0.5～10mA 通常の導通検査では一見正常なｹｰﾌﾞﾙでも、振動や衝 検査時間 0.1～99.9秒(0.1秒単位)/1ｽﾃｯﾌﾟ 印加方式 自動印加 撃を与えたり、屈折や引張などで断線が発生する場合 ﾌﾗｯﾄｹｰﾌﾞﾙ用(線間+ﾋﾟﾝ間) があります。このような一瞬の断線を検出するための (何れも不良発生時にはｽｷｬﾆﾝｸﾞ検索) 検査が必要です。 耐電圧計確度 印加電圧 設定値の±5%(無不可時) 耐電圧検査について 遮断電流 設定値の±5% 出力波形 正弦波50Hz±5% 多芯ｹｰﾌﾞﾙなどの異極線間に高電圧を印加して、放電 絶縁抵抗検査 検査電圧 DC50～500V が発生しないかを検査します。耐電圧不良は圧接加工 絶縁抵抗 50V時 2M～100MΩ 部の線間、ｺﾝﾀｸﾄﾋﾟﾝ間、半田加工部のﾋﾟﾝ間、ｼｰﾙﾄﾞ加 100～150V時 5M～500MΩ 工部のｼｰﾙﾄﾞ線間とｺｱ線間で特に発生します。 200～500V時 20M～1000MΩ 検査時間 0.3～10.0秒(0.1秒単位)/1ｽﾃｯﾌﾟ(単体時) 絶縁抵抗検査について 0.3～99.9秒(0.1秒単位)/1ｽﾃｯﾌﾟ(ﾘﾓｰﾄ時) 印加方式 自動印加 線間の抵抗が、品質保証条件の設定値以上であるか ﾌﾗｯﾄｹｰﾌﾞﾙ用(線間+ﾋﾟﾝ間) を検査します。絶縁抵抗は、半田ﾌﾗｯｸｽなどの不純物、 (何れも不良発生時にはｽｷｬﾆﾝｸﾞ検索) 絶縁体の材質、湿度などで大きく左右されます。絶縁 不良は、耐圧不良箇所以外にﾓｰﾙﾄﾞ加工の材質、ｺﾝﾀｸﾄ 絶縁計確度 印加電圧 設定値の±5%(無不可時) 部の汚れなどでも発生します。 絶縁抵抗 設定値の±5% その他の機能 ポイントサーチ､片端検査､クイックチェック､自己診断 NHC-M1検査の流れ（検査順変更可） 外部Ｉ／Ｏ 入力 ｽﾀｰﾄ､ﾘｾｯﾄ､緊急停止　3点 出力 検査合格､検査不合格､　高電圧検査 セット 瞬間断線検査　4点 ﾌﾟﾘﾝﾀｰ印字 日付､時刻､検査結果､検査数､良品数､不良品数 検査用ﾃﾞｰﾀ登録内容､ﾃﾞｰﾀ一覧､検査員一覧 スタート ＯＮ USBﾎﾟｰﾄ USB Type B（本体側） 消費電力 最大 150W 導通検査 使用環境 温度 10～40℃　湿度 60%以下 電源 AC100～240V　50/60Hz 瞬間断線検査 外形寸法 320mm(W)×350mm(D)×183mm(H) 重量 7.0kg(64p) 7.5kg(128p) 8.0kg(192p) 8.5kg(256p) 耐電圧検査 付属品 検査用接続ｹｰﾌﾞﾙ､ｻｰﾁﾌﾟﾛｰﾌﾞ､ﾌｯﾄｽｲｯﾁ ﾁｪｯｸｹｰﾌﾞﾙ､ｱｰｽ線､電源ｹｰﾌﾞﾙ 絶縁抵抗検査 対応ﾊﾟｿｺﾝ 　USBポート×1 OS Windows7～11 導通検査 *1　320P以上に関しては25年秋頃発売予定となります。 判定 ※このカタログの仕様は改良のため、予告無く変更することがあります。 抜き取り 終了 NEXT CORPORATION 株式会社 ネクスト 本社 〒276-0029 千葉県八千代市村上南4-17-12
