コスト削減、省エネ、しかもエコロジー構造
◆作業者の安全を考慮したコンベヤ！
万が一ローラに巻き込まれた時、ローラの回転が止まります。
◆コスト削減！
安全対策としての機器が不要でコスト削減、しかも省エネです。
◆エコロジー構造！
モータ内蔵ローラ1本で複数のキャリアローラを連動しているエコロジー構造です
◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
| ドキュメント名 | セーフティローラフローシリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2.8Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社メイキコウ (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

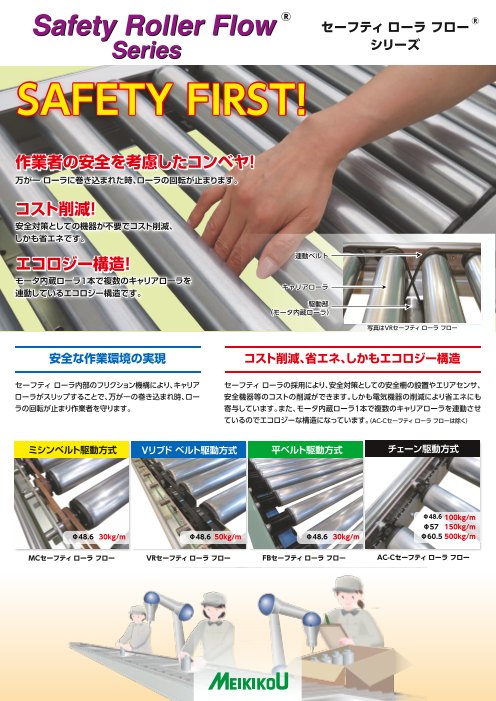

Page1
Safety Roller Flow ®
セーフティ ローラ フロー®
Series シリーズ
SAFETY FIRST!
作業者の安全を考慮したコンベヤ！
万が一 ローラに巻き込まれた時、ローラの回転が止まります。
コスト削減！
安全対策としての機器が不要でコスト削減、
しかも省エネです。
連動ベルト
エコロジー構造！
モータ内蔵ローラ1本で複数のキャリアローラを
キャリアローラ
連動しているエコロジー構造です。
駆動部
（モータ内蔵ローラ）
写真はVRセーフティ ローラ フロー
安全な作業環境の実現 コスト削減、省エネ、しかもエコロジー構造
セーフティ ローラ内部のフリクション機構により、キャリア セーフティ ローラの採用により、安全対策としての安全柵の設置やエリアセンサ、
ローラがスリップすることで、万が一の巻き込まれ時、ロー 安全機器等のコストの削減ができます。しかも電気機器の削減により省エネにも
ラの回転が止まり作業者を守ります。 寄与しています。また、モータ内蔵ローラ1本で複数のキャリアローラを連動させ
ているのでエコロジーな構造になっています。（AC-Cセーフティ ローラ フローは除く）
ミシンベルト駆動方式 Vリブド ベルト駆動方式 平ベルト駆動方式 チェーン駆動方式
Φ48.6 100kg/m
Φ57 150kg/m
Φ48.6 30kg/m Φ48.6 50kg/m Φ48.6 30kg/m Φ60.5 500kg/m
MCセーフティ ローラ フロー VRセーフティ ローラ フロー FBセーフティ ローラ フロー AC-Cセーフティ ローラ フロー
Page2
Safety Roller Flow Series セーフティ ローラ フロー シリーズ
アルミフレームタイプ スチールフレームタイプ 安全性重視、巻き込まれ防止の保護カバー装備
駆動伝達部全てを保護カバーで覆い巻き込まれを防止します。
（全機種共通）
■主仕様
駆動伝
達方式 コンベヤ名称 ローラ径 Φ 許容搬 コンベヤ ピッチ P 標準機長 L
（mm） 送質量 型 式 ローラ W
（最大値） フレーム （mm） （mm） （mm）
アルミ製 EMC30-SF 750
ミシン MCセーフティ 75 1500
ベルト ローラ フロー 30kg/m
スチール製 SMC30-SF 2250
3000
400
アルミ製 EVR50-SF 500 1000
Vリブド VRセーフティ 50kg/m 600 100 2000
ベルト ローラ フロー スチール製 SVR50-SF 700 3000
48.6 800
FBセーフティ 75
平ベルト 30kg/m
ローラ フロー スチール製 SFB30-SF 1200～6000
100
75 1050～6000
アルミ製 EAC100 400～800
100kg/m 100 1000～6000
75
AC-Cセーフティ
チェーン AC-C100 400～800 ９００～6０００
ローラ フロー 100
57 150kg/m スチール製 AC-C150 300～800 75
350（0.4kW時） １５００
100
60.5 500kg/m 450（０．７５ｋW時） （１６００※P200時の最小機長）
AC-C500 150
500（1.5kW時） 200 ～6０００
～1000
※AC-C500の最小幅（W)はモータ容量で異なります。
※上表の許容搬送質量は最大値です。搬送物の底面の摩擦係数やローラピッチ、ガイドの取り付けなどの諸条件により許容搬送質量が落ちる場合がありますので
ご相談ください。
※本コンベヤは、水濡れや油が付着した荷物等は搬送することができません。
※セーフティ ローラ フローは、アキュムレーティングコンベヤとしては使用できません。
■搬送速度
型 式 電 源（V） モータ容量(kW) 搬送速度（m/min）
EMC30-SF
SMC30-SF 0.04 5 ～ 36（※35）
0W)
EVR50-SF DC24 (4
（モータ内蔵ローラ） ※EVR50-SFおよびSVR50-SFは5～35
SVR50-SF
SFB30-SF 三相200 0.2 ・ 0.4 10 ～ 36
EAC100 三相200 0.2 ・ 0.4 10 ～ 36
AC-C100 三相200 0.2 ・ 0.4 10 ～ 36
0.2
AC-C150 三相200 5 ～ 32
0.4 5～32（50Hz時）、6 ～32（60Hz時）
0.4 ・ 0.75 5 ～ 25
AC-C500 三相200
1.5 8～25（50Hz時）、9～25（60Hz時）
