HPGL/PDF/TIFF などのファイルを読み込みラスターイメージのして編集
CAD システムで設計した図面は HPGL/PDF/TIFF などのデファクトフォーマットの電子データで配布、保存されるのが一般的になりました。PloImageは図面の変更、既存図面から切り貼りで新たな図面の作成、図面へ写真の貼り付け、図面のページ編集、紙図面の電子化などに対応したソフトウェア-です。PloImage があれば、設計図面のチェック修正、図面を手配、製造、保守関連部門用に作り直しなど、下流工程での合理化ができるようになります。
このカタログについて
ドキュメント名 | 日本語版PloImage ラスターイメージ編集ツール |
---|---|
ドキュメント種別 | 製品カタログ |
登録カテゴリ | |
取り扱い企業 | 有限会社イソプロテック (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

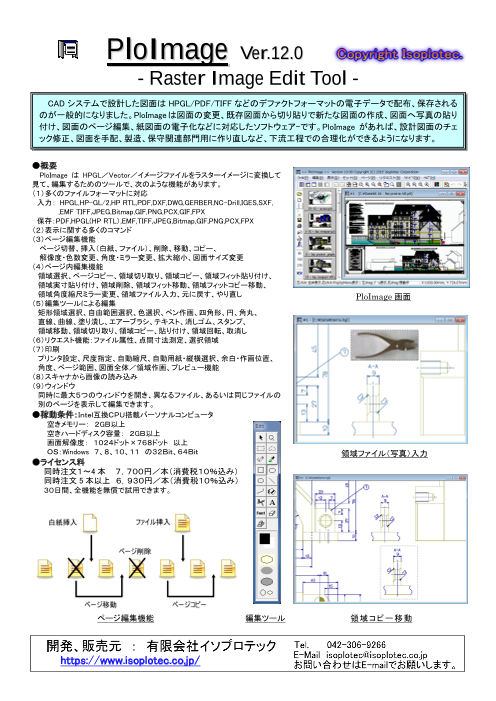

Page1
PloImage Ver.12.0
- Raster Image Edit Tool -
CAD システムで設計した図面は HPGL/PDF/TIFF などのデファクトフォーマットの電子データで配布、保存される
のが一般的になりました。PloImageは図面の変更、既存図面から切り貼りで新たな図面の作成、図面へ写真の貼り
付け、図面のページ編集、紙図面の電子化などに対応したソフトウェア-です。PloImage があれば、設計図面のチェ
ック修正、図面を手配、製造、保守関連部門用に作り直しなど、下流工程での合理化ができるようになります。
●概要
PloImage は HPGL/Vector/イメージファイルをラスターイメージに変換して
見て、編集するためのツールで、次のような機能があります。
(1)多くのファイルフォーマットに対応
入力: HPGL,HP-GL/2,HP RTL,PDF,DXF,DWG,GERBER,NC-Drill,IGES,SXF,
,EMF TIFF,JPEG,Bitmap,GIF,PNG,PCX,GIF,FPX
保存:PDF,HPGL(HP RTL),EMF,TIFF,JPEG,Bitmap,GIF,PNG,PCX,FPX
(2)表示に関する多くのコマンド
(3)ページ編集機能
ページ切替、挿入(白紙、ファイル)、削除、移動、コピー、
解像度・色数変更、角度・ミラー変更、拡大縮小、図面サイズ変更
(4)ページ内編集機能
領域選択、ページコピー、領域切り取り、領域コピー、領域フィット貼り付け、
領域実寸貼り付け、領域削除、領域フィット移動、領域フィットコピー移動、
領域角度縮尺ミラー変更、領域ファイル入力、元に戻す、やり直し PloImage画面
(5)編集ツールによる編集
矩形領域選択、自由範囲選択、色選択、ペン作画、四角形、円、角丸、
直線、曲線、塗り潰し、エアーブラシ、テキスト、消しゴム、スタンプ、
領域移動、領域切り取り、領域コピー、貼り付け、領域回転、取消し
(6)リクエスト機能:ファイル属性、点間寸法測定、選択領域
(7)印刷
プリンタ設定、尺度指定、自動縮尺、自動用紙・縦横選択、余白・作画位置、
角度、ページ範囲、図面全体/領域作画、プレビュー機能
(8)スキャナから画像の読み込み
(9)ウィンドウ
同時に最大5つのウィンドウを開き、異なるファイル、あるいは同じファイルの
別のページを表示して編集できます。
●稼動条件:Intel互換CPU搭載パーソナルコンピュータ
メモリー: 1GB以上
空きハードディスク容量: 100MB以上
画面解像度: 1024ドット×768ドット 以上
OS:Windows 7、8、10、11 の32Bit、64Bit 領域ファイル(写真)入力
●ライセンス料
同時注文1~4本 7,700円/本(消費税10%込み)
同時注文 5本以上 6,930円/本(消費税10%込み)
30日間、全機能を無償で試用できます。
ページ編集機能 編集ツール 領域コピー移動
画面
https://www.isoplotec.co.jp/
