HPGL / Vector / Image Printer Out
CAD システムで設計した図面は HPGL/PDF/TIFF などのデファクトフォーマットの電子データで配布、保存されるのが一般的になりました。PloCon は Windows パソコン上で稼動するアプリケーションで、多種類のフォーマットファイルを連続して読み込み Windows プリンタに連続出力します。表示はしません。PloCon があれば、高価なプロッタがなくても大量に、効率よく Windows プリンタに出力することができます。
このカタログについて
ドキュメント名 | 日本語版PloCon PDF/HPGL/Image File自動プリンター出力 |
---|---|
ドキュメント種別 | 製品カタログ |
登録カテゴリ | |
取り扱い企業 | 有限会社イソプロテック (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

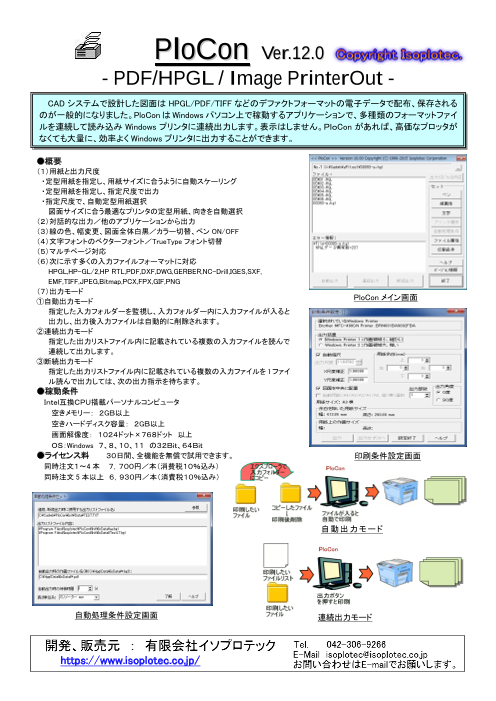

Page1
PloCon Ver.12.0
- PDF/HPGL / Image PrinterOut -
CAD システムで設計した図面は HPGL/PDF/TIFF などのデファクトフォーマットの電子データで配布、保存される
のが一般的になりました。PloConはWindowsパソコン上で稼動するアプリケーションで、多種類のフォーマットファイ
ルを連続して読み込み Windows プリンタに連続出力します。表示はしません。PloCon があれば、高価なプロッタが
なくても大量に、効率よく Windowsプリンタに出力することができます。
●概要
(1)用紙と出力尺度
・定型用紙を指定し、用紙サイズに合うように自動スケーリング
・定型用紙を指定し、指定尺度で出力
・指定尺度で、自動定型用紙選択
図面サイズに合う最適なプリンタの定型用紙、向きを自動選択
(2)対話的な出力/他のアプリケーションから出力
(3)線の色、幅変更、図面全体白黒/カラー切替、ペン ON/OFF
(4)文字フォントのベクターフォント/TrueType フォント切替
(5)マルチページ対応
(6)次に示す多くの入力ファイルフォーマットに対応
HPGL,HP-GL/2,HP RTL,PDF,DXF,DWG,GERBER,NC-Drill,IGES,SXF,
EMF,TIFF,JPEG,Bitmap,PCX,FPX,GIF,PNG
(7)出力モード
PloCon メイン画面
①自動出力モード
指定した入力フォルダーを監視し、入力フォルダー内に入力ファイルが入ると
出力し、出力後入力ファイルは自動的に削除されます。
②連続出力モード
指定した出力リストファイル内に記載されている複数の入力ファイルを読んで
連続して出力します。
③断続出力モード
指定した出力リストファイル内に記載されている複数の入力ファイルを 1ファイ
ル読んで出力しては、次の出力指示を待ちます。
●稼動条件
Intel互換CPU搭載パーソナルコンピュータ
メモリー: 1GB以上
空きハードディスク容量: 100MB以上
画面解像度: 1024ドット×768ドット 以上
OS:Windows 7、8、10、11 の32Bit、64Bit
●ライセンス料 30日間、全機能を無償で試用できます。 印刷条件設定画面
同時注文1~4本 7,700円/本(消費税10%込み)
同時注文 5本以上 6,930円/本(消費税10%込み)
自動出力モード
設定画面
自動処理条件設定画面 連続出力モード
https://www.isoplotec.co.jp/
