CADシステムで設計した図面はHPGL/PDF/TIFFなどのデファクトフォーマットの電子データで配布、保存されるのが一般的になりました。PloViewはWindowsパソコン上で稼動する図面を見るためのビューワ、コンバーターです。PloViewがあれば、設計図面のチェック、図面を手配、製造、保守関連部門への配布など、瞬時に多くの人が参画できるようになります。また、高機能な図面編集機能がありますので、設計図面を流用して別用途の図面を容易に作成できます。
◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。
このカタログについて
ドキュメント名 | 日本語版PloView HPGL/Vector/Image Fileの図面を見るビューワ |
---|---|
ドキュメント種別 | 製品カタログ |
登録カテゴリ | |
取り扱い企業 | 有限会社イソプロテック (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

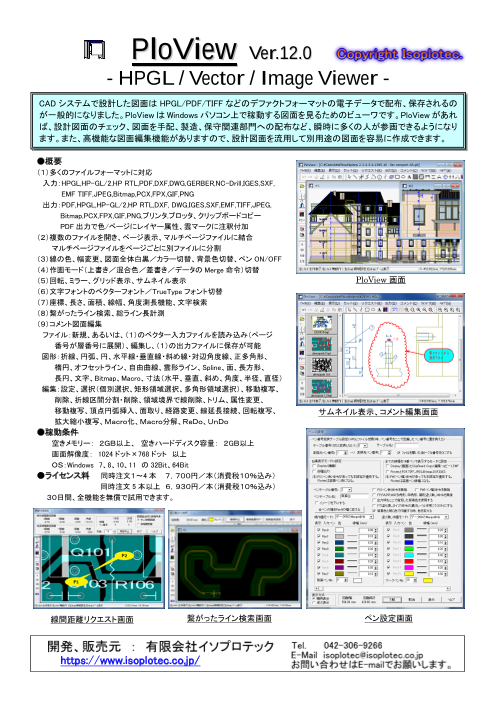

Page1
PloView Ver.12.0
- HPGL / Vector / Image Viewer -
CAD システムで設計した図面は HPGL/PDF/TIFF などのデファクトフォーマットの電子データで配布、保存されるの
が一般的になりました。PloViewは Windowsパソコン上で稼動する図面を見るためのビューワです。PloViewがあれ
ば、設計図面のチェック、図面を手配、製造、保守関連部門への配布など、瞬時に多くの人が参画できるようになり
ます。また、高機能な図面編集機能がありますので、設計図面を流用して別用途の図面を容易に作成できます。
●概要
(1)多くのファイルフォーマットに対応
入力:HPGL,HP-GL/2,HP RTL,PDF,DXF,DWG,GERBER,NC-Drill,IGES,SXF,
EMF TIFF,JPEG,Bitmap,PCX,FPX,GIF,PNG
出力:PDF,HPGL,HP-GL/2,HP RTL,DXF, DWG,IGES,SXF,EMF,TIFF,JPEG,
Bitmap,PCX,FPX,GIF,PNG,プリンタ,プロッタ、クリップボードコピー
PDF出力で色/ページにレイヤー属性、雲マークに注釈付加
(2)複数のファイルを開き、ページ表示、マルチページファイルに結合
マルチページファイルをページごとに別ファイルに分割
(3)線の色、幅変更、図面全体白黒/カラー切替、背景色切替、ペン ON/OFF
(4)作画モード(上書き/混合色/差書き/データの Merge命令)切替
(5)回転、ミラー、グリッド表示、サムネイル表示 PloView画面
(6)文字フォントのベクターフォント/TrueType フォント切替
(7)座標、長さ、面積、線幅、角度測長機能、文字検索
(8)繋がったライン検索、総ライン長計測
(9)コメント図面編集
ファイル:新規、あるいは、(1)のベクター入力ファイルを読み込み(ページ
番号が層番号に展開)、編集し、(1)の出力ファイルに保存が可能
図形:折線、円弧、円、水平線・垂直線・斜め線・対辺角度線、正多角形、
楕円、オフセットライン、自由曲線、雲形ライン、Spline、面、長方形、
長円、文字、Bitmap、Macro、寸法(水平、垂直、斜め、角度、半径、直径)
編集:設定、選択(個別選択、矩形領域選択、多角形領域選択)、移動複写、
削除、折線区間分割・削除、領域境界で線削除、トリム、属性変更、
移動複写、頂点円弧挿入、面取り、経路変更、線延長接続、回転複写、 サムネイル表示、コメント編集画面
拡大縮小複写、Macro化、Macro分解、ReDo、UnDo
●稼動条件
メモリー: 1GB以上、 空きハードディスク容量: 100MB以上
画面解像度: 1024 ドット×768 ドット 以上
OS:Windows 7、8、10、11 の 32Bit、64Bit
●ライセンス料 同時注文1~4本 7,700円/本(消費税10%込み)
同時注文 5本以上 6,930円/本(消費税10%込み)
30日間、全機能を無償で試用できます。
線間距離リクエスト画面 繋がったライン検索画面 ペン設定画面
https://www.isoplotec.co.jp/
