日本語版PloComp 複数HPGL/Vector/Image File図面重ね比較ビューワ

製品カタログ

CADシステムで設計した図面はHPGL/PDF/TIFFなどのデファクトフォーマットの電子データで配布、保存されるのが一般的になりました。PloCompはWindowsパソコン上で稼動する複数図面を重ねて、並べて見るためのビューワです。PloCompがあれば、設計図面チェック、図面を製造、保守関連部門への配布など、瞬時に多くの人が参画できます。また、高機能な図面編集機能がありますので、設計図面を流用して別用途の図面を容易に作成できます。

◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。

このカタログについて

ドキュメント名 日本語版PloComp 複数HPGL/Vector/Image File図面重ね比較ビューワ
ドキュメント種別 製品カタログ
ファイルサイズ 457.6Kb
登録カテゴリ
取り扱い企業 有限会社イソプロテック (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
日本語版PloViewAuto HPGL/Vector/Image File自動データ変換
製品カタログ

有限会社イソプロテック

この企業の関連カタログの表紙
日本語版PloCVAuto マルチページファイル自動図面比較変換
製品カタログ

有限会社イソプロテック

この企業の関連カタログの表紙
日本語版PloCompAuto HPGL/Vector/Image自動図面重ね比較変換
製品カタログ

有限会社イソプロテック

このカタログの内容

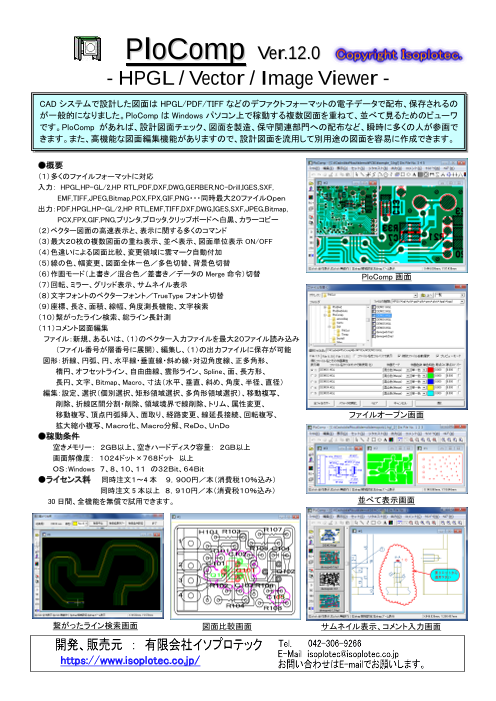

Page1

PloComp Ver.12.0 - HPGL / Vector / Image Viewer - CAD システムで設計した図面は HPGL/PDF/TIFF などのデファクトフォーマットの電子データで配布、保存されるの が一般的になりました。PloCompは Windows パソコン上で稼動する複数図面を重ねて、並べて見るためのビューワ です。PloComp があれば、設計図面チェック、図面を製造、保守関連部門への配布など、瞬時に多くの人が参画で きます。また、高機能な図面編集機能がありますので、設計図面を流用して別用途の図面を容易に作成できます。 ●概要 (1)多くのファイルフォーマットに対応 入力: HPGL,HP-GL/2,HP RTL,PDF,DXF,DWG,GERBER,NC-Drill,IGES,SXF, EMF,TIFF,JPEG,Bitmap,PCX,FPX,GIF,PNG・・・同時最大20ファイルOpen 出力:PDF,HPGL,HP-GL/2,HP RTL,EMF,TIFF,DXF,DWG,IGES,SXF,JPEG,Bitmap, PCX,FPX,GIF,PNG,プリンタ,プロッタ,クリップボードへ白黒、カラーコピー (2)ベクター図面の高速表示と、表示に関する多くのコマンド (3)最大20枚の複数図面の重ね表示、並べ表示、図面単位表示 ON/OFF (4)色違いによる図面比較、変更領域に雲マーク自動付加 (5)線の色、幅変更、図面全体一色/多色切替、背景色切替 (6)作画モード(上書き/混合色/差書き/データの Merge命令)切替 PloComp画面 (7)回転、ミラー、グリッド表示、サムネイル表示 (8)文字フォントのベクターフォント/TrueType フォント切替 (9)座標、長さ、面積、線幅、角度測長機能、文字検索 (10)繋がったライン検索、総ライン長計測 (11)コメント図面編集 ファイル:新規、あるいは、(1)のベクター入力ファイルを最大20ファイル読み込み (ファイル番号が層番号に展開)、編集し、(1)の出力ファイルに保存が可能 図形:折線、円弧、円、水平線・垂直線・斜め線・対辺角度線、正多角形、 楕円、オフセットライン、自由曲線、雲形ライン、Spline、面、長方形、 長円、文字、Bitmap、Macro、寸法(水平、垂直、斜め、角度、半径、直径) 編集:設定、選択(個別選択、矩形領域選択、多角形領域選択)、移動複写、 削除、折線区間分割・削除、領域境界で線削除、トリム、属性変更、 移動複写、頂点円弧挿入、面取り、経路変更、線延長接続、回転複写、 ファイルオープン画面 拡大縮小複写、Macro化、Macro分解、ReDo、UnDo ●稼動条件 メモリー: 1GB以上、空きハードディスク容量: 100MB以上 画面解像度: 1024ドット×768ドット 以上 OS:Windows 7、8、10、11 の32Bit、64Bit ●ライセンス料 同時注文1~4本 9,900円/本(消費税10%込み) 同時注文 5本以上 8,910円/本(消費税10%込み) 30日間、全機能を無償で試用できます。 並べて表示画面 繋がったライン検索画面 図面比較画面 サムネイル表示、コメント入力画面 https://www.isoplotec.co.jp/
