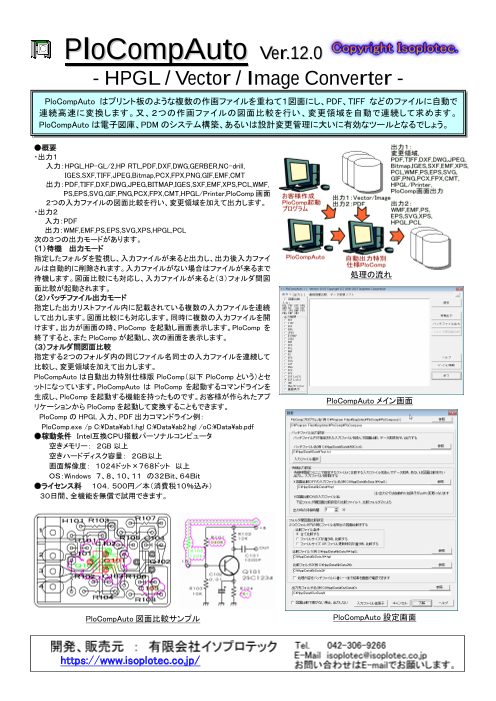

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(255.6Kb)

日本語版PloCompAuto HPGL/Vector/Image自動図面重ね比較変換

製品カタログ

PloCompAutoは、プリント板のような複数の作画ファイルを重ねて1図面にし、PDF、TIFFなどのファイルに自動で連続高速に変換します。又、2つの作画ファイルの図面比較を行い、変更領域を自動で連続して求めます。PloCompAutoは電子図庫、PDMのシステム構築、あるいは設計変更管理に大いに有効なツールとなるでしょう。

◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。

このカタログについて

ドキュメント名 日本語版PloCompAuto HPGL/Vector/Image自動図面重ね比較変換
ドキュメント種別 製品カタログ
ファイルサイズ 255.6Kb
登録カテゴリ
取り扱い企業 有限会社イソプロテック (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
日本語版PloViewAuto HPGL/Vector/Image File自動データ変換
製品カタログ

有限会社イソプロテック

この企業の関連カタログの表紙
日本語版PloCVAuto マルチページファイル自動図面比較変換
製品カタログ

有限会社イソプロテック

このカタログの内容

Page1

PloCompAuto Ver.12.0 - HPGL / Vector / Image Converter - PloCompAuto はプリント板のような複数の作画ファイルを重ねて1図面にし、PDF、TIFF などのファイルに自動で 連続高速に変換します。又、2つの作画ファイルの図面比較を行い、変更領域を自動で連続して求めます。 PloCompAutoは電子図庫、PDMのシステム構築、あるいは設計変更管理に大いに有効なツールとなるでしょう。 ●概要 ・出力1 入力:HPGL,HP-GL/2,HP RTL,PDF,DXF,DWG,GERBER,NC-drill, IGES,SXF,TIFF,JPEG,Bitmap,PCX,FPX,PNG,GIF,EMF,CMT 出力:PDF,TIFF,DXF,DWG,JPEG,BITMAP,IGES,SXF,EMF,XPS,PCL,WMF, PS,EPS,SVG,GIF,PNG,PCX,FPX,CMT,HPGL/Printer,PloComp画面 2つの入力ファイルの図面比較を行い、変更領域を加えて出力します。 ・出力2 入力:PDF 出力:WMF,EMF,PS,EPS,SVG,XPS,HPGL,PCL 次の3つの出力モードがあります。 (1)待機 出力モード 指定したフォルダを監視し、入力ファイルが来ると出力し、出力後入力ファイ ルは自動的に削除されます。入力ファイルがない場合はファイルが来るまで 待機します。図面比較にも対応し、入力ファイルが来ると(3)フォルダ間図 処理の流れ 面比較が起動されます。 (2)バッチファイル出力モード 指定した出力リストファイル内に記載されている複数の入力ファイルを連続 して出力します。図面比較にも対応します。同時に複数の入力ファイルを開 けます。出力が画面の時、PloComp を起動し画面表示します。PloComp を 終了すると、また PloCompが起動し、次の画面を表示します。 (3)フォルダ間図面比較 指定する2つのフォルダ内の同じファイル名同士の入力ファイルを連続して 比較し、変更領域を加えて出力します。 PloCompAuto は自動出力特別仕様版 PloComp(以下 PloComp という)とセ ットになっています。PloCompAuto は PloComp を起動するコマンドラインを 生成し、PloComp を起動する機能を持ったものです。お客様が作られたアプ PloCompAuto メイン画面 リケーションから PloCompを起動して変換することもできます。 PloCompの HPGL入力、PDF出力コマンドライン例: PloComp.exe /p C:\Data\ab1.hgl C:\Data\ab2.hgl /oC:\Data\ab.pdf ●稼動条件 Intel互換CPU搭載パーソナルコンピュータ メモリー: 1GB以上 空きハードディスク容量: 100MB以上 画面解像度: 1024ドット×768ドット 以上 OS:Windows 7、8、10、11 の32Bit、64Bit ●ライセンス料 104,500円/本(消費税10%込み) 30日間、全機能を無償で試用できます。 PloCompAuto図面比較サンプル PloCompAuto設定画面 https://www.isoplotec.co.jp/
