φ5.5x28.5、解像度32万画素、超小型CMOSカラーカメラ
映像出力はテレビやビデオ信号と同じNTSC方式（アナログ出力）。お手持ちのテレビがモニターとしてそのままご利用になれます。市販のUSB接続対応ビデオキャプチャーを用いれば、パソコン等へも映像を取り込むことができます。
このカタログについて
| ドキュメント名 | 超小型CMOSカラーカメラ（NTSC） CCN-02080H-M4 / CCN-02080H-M4LED |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 11.9Mb |
| 登録カテゴリ | |
| 取り扱い企業 | プラムネット株式会社 (この企業の取り扱いカタログ一覧) |

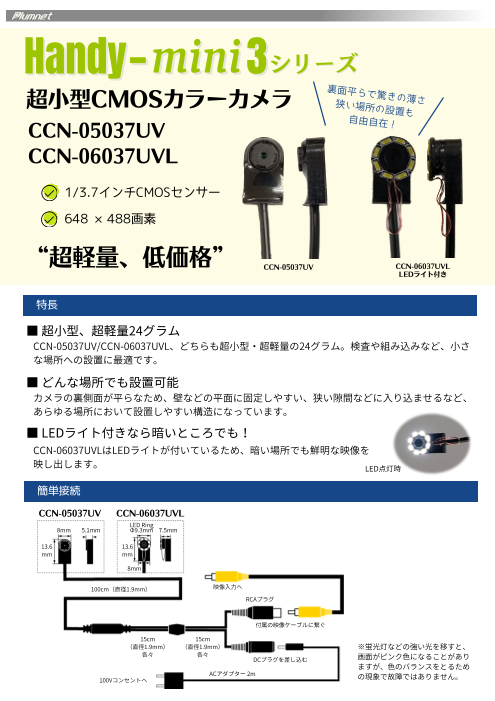

この企業の関連カタログ
このカタログの内容
Page1
Handy -mini3 ※CCN-02080H-M4LEDは
シリーズ LED付き
超小型CMOSカラーカメラ
CCN-02080H-M4
CCN-02080H-M4LED
1/8インチCMOSセンサー
656×496画素
直径5.5×長さ28.5ミリ コンパクト・シンプル
簡単接続 用途いろいろ
【CCN-02080H-M4】
28.5mm ■ 工場でのライン監視に ■ 組み込みパーツとして
■ 防犯・ 監視用に ■ 自然観察に
Φ5.5mm 映像入力へ
RCAプラグ ■ 教材・機械などの操作撮影に
ケーブル100cm(Φ2.3mm)
付属の映像ケーブルに繋ぐ
ケーブル ケーブル
15cm 15cm 基本仕様
(各Φ1.9mm) (各Φ1.9mm) DCプラグを差し込む
ビデオフォーマット NTSC
100Vコンセントへ
ACアダプター 2ｍ センサーサイズ 1/8インチ
解像度 656ｘ496
【CCN-02080H-M4LED】
28.5mm レンズ 1.85mm / F2.8 ( M4 x P0.3) Fixed
画角 H=52°48；’ V=41°9；’ D=63°44'
Φ5.5mm 映像入力へ
RCAプラグ 合焦範囲 infinity
ケーブル100cm(Φ2.3mm)
付属の映像ケーブルに繋ぐ 保管温度 -30℃ to 60℃
ケーブル30cm(各Φ1.9mm) 動作温度 -10℃ to 45℃（LED付きは-10℃ to 60℃）
DCプラグを差し込む 電源 DC 5～12V
100Vコンセントへ 電流 120ｍA（LED付きは140mA）
ACアダプター 2ｍ
寸法 Φ5.5×28.5mm(L)
セット内容 コネクタ形状 RCA Female, DC in Female 5.5/2.1mm
ケーブル長さ Camera to DC-DC 100cm
【CCN-02080H-M4】 【CCN-02080H-M4LED】 DC-DC to Connector 30cm
LED White LED×4（LED付きのみ）
①CMOSカメラ本体
