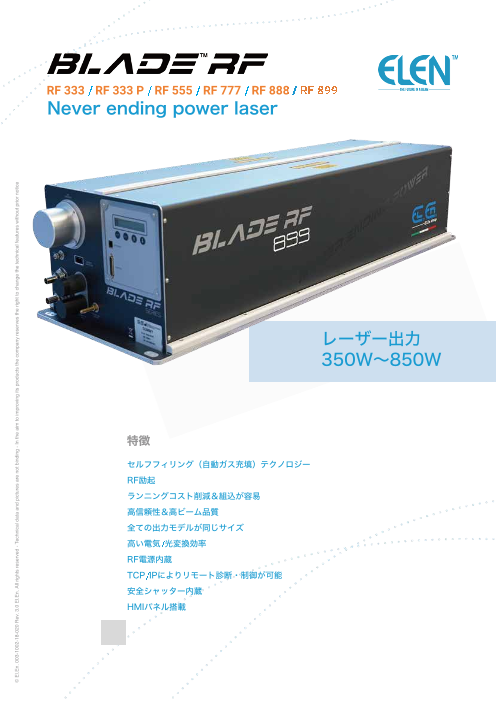

ElEn社 CO2レーザー BLADE RF333 / RF555 / RF777 / RF888 / RF899

Never ending power laser レーザー出力　 350W～850W 特徴 セルフフィリング（自動ガス充填）テクノロジー RF励起 ランニングコスト削減＆組込が容易 高信頼性＆高ビーム品質 全ての出力モデルが同じサイズ 高い電気/光変換効率 RF電源内蔵 TCP/IPによりリモート診断・制御が可能 安全シャッター内蔵 HMIパネル搭載 © El.En. 003-1002-18-020 Rev. 3.0 El.En. All rights reserved - Technical data and pictures are not binding - In the aim to improving its products the company reserves the right to change the technical features without prior notice

RF 333 // RF 555 // RF 777 // RF 888 // RF 899 Never ending power lasers セルフリフィリングテクノロジーを用いたBLADE RFシリーズは、内蔵されたガスカートリッジを年に2回交換する以外、メンテナンスの必 要がほとんどなく（交換費用も低コスト）、更に、RF励起の利点（高ピークパワー，高周波数変調，コンパクト）も有した、長時間の加工 において非常に高い安定性を示す優れたCO2レーザー光源です。 主な用途： ・高性能リモート加工 ・プラスチック，木材，皮革，繊維，鋼鉄などの切断 ・デジタル変換 ・紙，段ボール，ラベルなどの高速切断／キスカット System Specifications Model RF 333 (RF 333P1) RF 555 RF 777 RF 888 RF 899 Rated power (W) 350 (330) 550 750 850 850 Effective peak power (W) >850 (>750) >1650 >1750 >1800 >1800 Power stability (long term) ±4% (±5%) ±5% ±5% ±5% ±5% Wavelength (µm) 10.6 ± 0.4 (10.2 ± 0.4) 10.6 ± 0.4 10.6 ± 0.4 10.6 ± 0.4 10.6 ± 0.4 Polarization linear horizontal linear vertical linear vertical linear vertical linear vertical Beam diameter (1/e2 at the exit) 7.0 ± 0.5 11.5 ± 0.5 11.5 ± 0.5 11.8 ± 0.5 10.5 ± 0.5 Beam divergence (1/e2 full angle) (mrad) 2.0 ± 0.2 0.9 ± 0.1 0.9 ± 0.1 1.0 ± 0.1 0.8 ± 0.1 Maximum pulse frequency (kHz) 100 Pulse width range (µs) 2 ÷ 150 Mode quality (M2) < 1.1 < 1.2 < 1.2 < 1.2 < 1.1 Beam ellipticity 1.1 : 1 1.2 : 1 1.2 : 1 1.2 : 1 1.2 : 1 Typical gas mix consumption (NL/year) 2 24 ÷ 36 Pulse rise / Fall time (µs) < 50 Environmental temperature range (°C) 5 ÷ 35 Maximum humidity Non condensing at inlet water temperature Electrical Power Requirements Input voltage (VDC) 48 ± 1 48 ± 0.5 48 ± 0.5 48 ± 0.5 48 ± 0.5 Max current (A) 100 140 180 200 200 Coolant Heat dissipation (W) 5000 6800 9000 10000 10000 Coolant temperature (°C) 23 ± 1 Water cooling input pressure (bar) < 4 ≤ 5 ≤ 5 < 5 < 5 Water cooling flow rate (L/min) 12 ÷ 13 21 ÷ 23 21 ÷ 23 28 ÷ 30 28 ÷ 30 Dimension / Weight Dimension (LxWxH) (mm) 1327 x 420 x 309 RF power supply dimensions integrated Certified safety shutter optional optional optional integrated integrated Weight (kg) 105 110 110 110 119 ¹ ポリプロピレン加工用の波長モデル ² 消費量は、使用時のガスの設定に依存します。 製品の仕様は予告なく変更になる場合がございます。ご了承下さい。 El.En.社のレーザーは、ISO9001に準拠した品質保証システムの下で製造された製品です。 日本総代理店 © El.En. 003-1002-18-020 Rev. 3.0 El.En. All rights reserved - Technical data and pictures are not binding - In the aim to improving its products the company reserves the right to change the technical features without prior notice
