感震装置 HK-2

製品カタログ

地震を感知し、自動ドア開放や設備を停止!施設内音声案内まで。

非常時への備え、できていますか?
『HK-2』は、自動ドア、工場設備、放送設備など幅広い施設・用途に対応している感震装置です。

震度5相当(Gal設定)で地震を感知。ドアや施錠ロッカーを自動で
開放し、設備機器の動作停止や管理室へ信号を発信することができます。
避難誘導などを自動でアナウンス開始することが可能

【特長】
■電源がDC12-24V仕様になり、幅広いシーンで利用しやすい
■検出感度は4段階(GAL)、ご希望の用途に合わせた選択が可能
■コンパクトなので取付が容易、リセットスイッチで復旧も簡単
■検出出力は、8通りの保持時間を選択可能(無限大以外は自動復旧)

◎詳しくはお問い合わせ、もしくはカタログをダウンロードしてください。

このカタログについて

ドキュメント名 感震装置 HK-2
ドキュメント種別 製品カタログ
ファイルサイズ 2.5Mb
登録カテゴリ
取り扱い企業 株式会社ホトロン (この企業の取り扱いカタログ一覧)

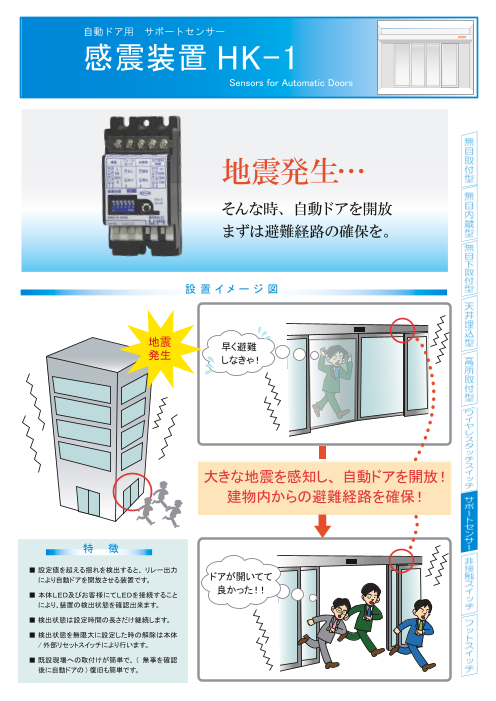

この企業の関連カタログ

このカタログの内容

Page1

地震発生!! 非常時への備え、 できていますか? 感 震装置 HK-� 震度�相当(Gal設定)で地震を感知 自動ドア、工場設備、放送設備など幅広い施設・用途でご利用いただけます。 開放 停止 アナウンス ドアや施錠ロッカーを 設備機器の動作停止や 避難誘導などを 自動で開放! 管理室へ信号を発信! 自動でアナウンス開始! 電源がDC12-24V仕様になり、 揺れの検出感度は4段階(GAL)、 幅広いシーンでご利用しやすくなりました。 ご希望の用途に合わせた選択が可能です。 コンパクトなので取付が容易、 検出出力の保持時間は、8通りの中から リセットスイッチで復旧も簡単です。 お選び頂けます(無限大以外は自動復旧)。
Page2

感震装置 HK-2 自動ドア・設備用 利用イメージ 感度設定 感震装置 HK-2は多様な用途でご利用いただけます。 感度 検出加速度 [Gal] 参考値 Case1. 自動ドアを開いて、退路を確保します。 L 300 概ね震度6弱 ML 200 概ね震度5強 MH 100 Open H 80 概ね震度5弱 ※加速度(Gal)の検出値は本装置の設置場所により異なります。 ※加速度と震度はイコールとはなりません。 ※計測震度は加速度波形から計算されます。計測震度の計算には、加 Case2.管制室へ信号を伝達し、施設設備の停止を促します。 速度の大きさの他にも、揺れの周期や継続時間が考慮されますので、 最大加速度が大きい場所が震度も大きくなるとは限りません。強震動 は地震や観測点の地盤や地形などによって異なります。 OFF 地 揺れを検出 震 外形寸法 〔mm〕 発 92 37.5 生 Case3.施錠されたロッカーを解錠し、防災グッズを取り出します。 83.5 (取付ピッチ) 6 3 Open Φ4.2 Case4.予め設定した音声案内を再生開始します。 リセットスイッチ 従ス地 動作表示LED っタ震 てッで くフす だの 仕 様 さ案 い内 に 型番/品名 HK-2 感震装置 感度設定 80Gal/100Gal/200Gal/300Gal (ディップスイッチ設定) 検出方向 3軸 全方向 設置現場例 動作表示LED 非検出:点灯 検出:高速点滅 エラー:低速点滅 外部警告LED 非検出:消灯 検出:高速点滅 エラー:低速点滅 ▼自動ドアの場合 ▼工場設備などの場合 出力電圧 6V 出力電流 50mA Max ※LEDのみ接続可能 白熱球タイプは接続禁止 外部リセット入力 有  ※微小負荷電流タイプ・モーメンタリタイプ     のスイッチにのみ対応 電源 DC12~24V±10 消費電力・電流 DC12V時:40mA以下 (外部LED未接続) DC24V時:25mA以下 (外部LED未接続) 出力接点 無電圧リレー接点1c DC30V 1A (抵抗負荷) フェールセーフ機能 有(ディップスイッチ設定) 応答時間 約1秒 出力保持時間 2秒/10 秒/30 秒/60 秒/5分/30分/60分 /∞(ディップスイッチ設定) 使用温度範囲 -20 ~ +60℃(結露しないこと) 質量 約90g 付属品 取付ネジ(2本)、取扱説明書 ※図はイメージです ●お問い合わせは: 〒169-0073 東京都新宿区百人町 1-11-26 TEL 03-5330-9221/ FAX 03-5330-9222 ホームページ www.hotron.co.jp ホトロングループは「ISO9001」・ ※仕様など、予告なく変更する場合がございますのでご了承下さい。 「ISO14001」を取得しております。 ※このカタログの記載内容は2023年1月現在のものです。 70( スライドプレート最長時) 45( 本体) 4.2 4.2 4.2 27 (取付ピッチ)
