ダイセット用 ローラーガイドポストセット

Millions of parts ロ ー ラ ー ガダ イイ ドセ ポッ スト ト用 セ ッ ト One Solution 精 挑 細 選 ， 客 製 所 求 www.hdw.com.tw

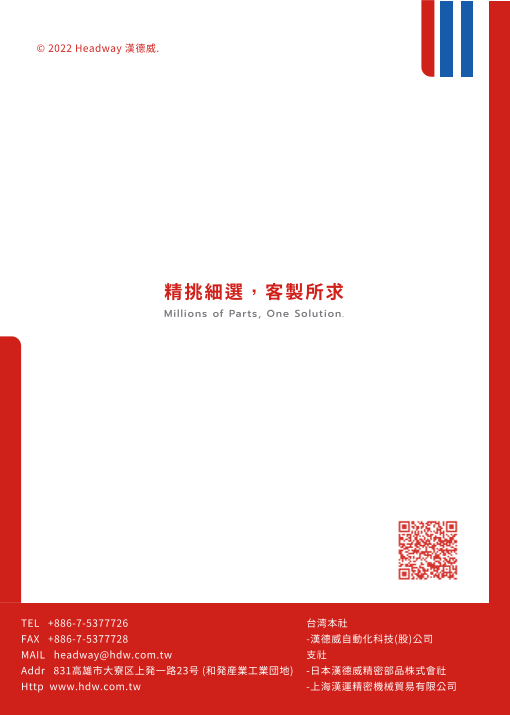

© 2022 Headway 漢德威. 精挑細選，客製所求 Mil l ions of Parts, One Solution. TEL +886-7-5377726 台湾本社 FAX +886-7-5377728 -漢德威自動化科技(股)公司 MAIL headway@hdw.com.tw 支社 Addr 831高雄市大寮区上発一路23号 (和発産業工業団地) -日本漢德威精密部品株式會社 Http www.hdw.com.tw -上海漢運精密機械貿易有限公司

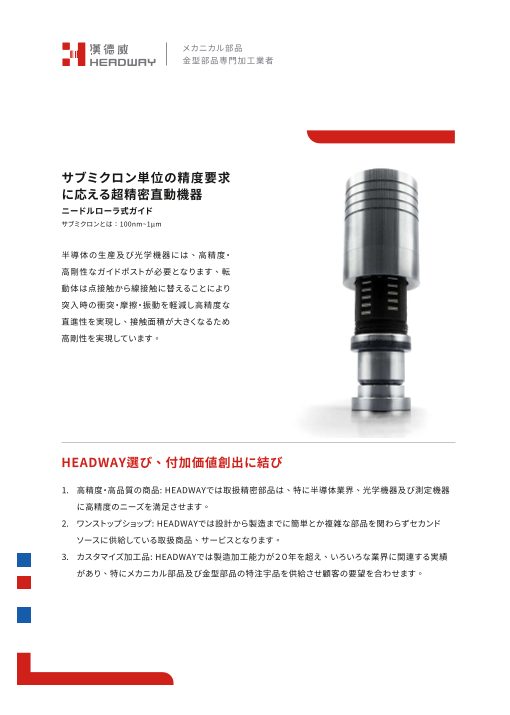

メカニカル部品 金型部品専門加工業者 サブミクロン単位の精度要求 に応える超精密直動機器 ニードルローラ式ガイド サブミクロンとは：100nm~1μm 半導体の生産及び光学機器には、高精度・ 高剛性なガイドポストが必要となります、転 動体は点接触から線接触に替えることにより 突入時の衝突・摩擦・振動を軽減し高精度な 直進性を実現し、接触面積が大きくなるため 高剛性を実現しています。 HEADWAY選び、付加価値創出に結び 1. 高精度・高品質の商品: HEADWAYでは取扱精密部品は、特に半導体業界、光学機器及び測定機器 に高精度のニーズを満足させます。 2. ワンストップショップ: HEADWAYでは設計から製造までに簡単とか複雑な部品を関わらずセカンド ソースに供給している取扱商品、サービスとなります。 3. カスタマイズ加工品: HEADWAYでは製造加工能力が２０年を超え、いろいろな業界に関連する実績 があり、特にメカニカル部品及び金型部品の特注宇品を供給させ顧客の要望を合わせます。

Chapter1 ダイセット用ローラーガイドポストセットの紹介 さ く い 1-1 特性 01 ん 1-2 ローラーガイド式とボールガイド式の特性分析 01 Chapter2 ダイセット用ローラーガイドポストセットの構造と用途 2-1 各部の名称 02 2-2 用途 02 Chapter3 ダイセット用ローラーガイドポストセットの参考条件 3-1 イセット用ローラーガイドポストセットに関係する精密度基準 03 3-2 ガイドポストたわみ量試験曲線グラフ 03 Chapter4 製品一覧表 4-1 ダイセット用ローラガイドポストセット 04 4-2 ダイセット用高剛性ローラストリッパガイドピンセット 13 4-3 FA 装置用高剛性ニードルガイドセット 21 4-4 FA 装置用Ｚ軸ステージ 27 www.hdw.com.tw

メカニカル部品 金型部品専門加工業者 紹ロダ 1 ダイセット用ローラーガイドポストセットの紹介 介ーイ ラセ ーッ ガト 1-1 特性 イ用 ド ボールの数倍の接触面積をもつ「ニードルローラー」を六面に配置し、プレーンガイドにせまる剛性 ポ を実現しており、ボールでは得られない剛性・精度・高速性能を発揮します。 ス ト ダイセットの高 剛 性・真 直 性 はもちろん軽 快 な上 下ストロークと安 定した精 度を長 期 間 維 持し、 高 速 セ 断続運転・振動に対する耐久性も一段向上しました。 ッ ト の ダイセット用 ロ ーラー ガイドポストセットがサブミクロン単 位 を要 求されるプレス加 工 品 に適 用しま す。前述のとおり、高精度、打ち抜き精度を 0.5μm 以下に控えることが可能になり、製品の品質向 上 及 び不 良 率の大 幅 低 減によって金 型の寿 命 が伸 びます。このパーツを再 組 立する際に、 再 現 性に 優れ、連続プレス、ローグストロークに偏心荷重のかかる平行構造に適しています。 1-2 ローラーガイド式とボールガイド式の特性分析 1. 高精度 優 れた 真 直 度 により、 素 晴らし直 線 性と高 精 度 を実 現し、 打ち抜き精 度 は ボールタイプより3 倍 以 上 を超えま す。 2. 高剛性 点接触から線接触面積へ 高精度ニードルローラー、ボールとニード 線接触10倍 点接触 ルロ ーラーの 接 触 面 積 比 は 約 1 0 倍 の 差 があり、ニードルロ ーラー の採用によりガイドポストとガイドブシュ間の剛性が向上します。 金型のパンチとダイのバックラッシュを全周に渡り均一に保持できる た め 、 切 れムラ状 況の発 生 がしないようにバリ起こることも抑え、 高品質な製品を生産します。 3. 低予圧（振動） 予圧量 予圧量 10~25μm ボールの場合、予圧量を10～25μmまで高めて剛性をはかっていま 4~12μm すが、 ボールの突 入 時のショックが大きく、 振 動 が発 生し金 型の寿 命ともに短縮する。線接触のためにニードルローラーの予圧量が両 側で4~12μmという微小な値ですので、スムーズな動きと突入時の ショックを少なくします。 4. 長寿命 ニードルローラーを使用する場合、打抜き時に製品が横へ 逃 げることを防止し、パンチ及びダイの欠け・摩耗を 低減し、型寿命の延長もできます。 5. 合いマーク ガイドブシュの下 面とガイドポストのツバ側 面の合いマーク位 置をつけ、ダイセットの上 型と下 型の組 付 け間 違 いを防止できます。 モールド ベース 正面図 ボールガイド式 ローラーガイド式 01

TEL : 07 - 5377726 EMA I L : headway@hdw . com . tw www.hdw.com.tw タイプ 特性 剛性 荷重 精度 回転限界 突発衝撃 摩擦 速度 寿命 高剛性 ローラー 高精度 ガイド式 取付容易 ◎ ◎ ◎ ○ ○ △ ○ ◎ 長寿命 ボール ガイド式 エコノミー △ △ ○ × △ ◎ ◎ ○ 符号：優れた ◎ より良い ○ 良い △ 普通 × 2 ダイセット用ローラーガイドポストセットの構造と用途 のロダ 構ーイ 2-1 各部の名称 造ラセ とーッ 用ガト (1) ガイドブシュ：硬度 60~62HRC 途イ用 (1)ガイドブシュ ド 軌道面：Ra0.1μm ポ (2) ローラリテーナ：ポリアセタールの一体成形品 ス (2)ローラリテーナ (4) ト (3) ガイドポスト：硬度 60~62HRC セ 軌道面：Ra0.1μm (3)ガイドポスト ッ (4) 合いマーク、記号： ト ガイドブシュの下面とガイドポストのツ バ部側面の合いマーク位置を一致させ て使用して同軸度 3μm 以內 (4)合いマーク、記号 同軸度：3μm 以內 2-2 用途 (1) 極薄金属鉄板の打抜き型： モーターコア、プリント基板、薄膜、カード、リードフ レームフィルム等 (2) 電子部品： コネクタ、スイッチ、リレー部品、ファインブランキング 金型等 (3) 専用機、精密機器のガイド プレスユニット用、位置決め制御用、治具用等 (4) 樹脂打抜用打抜型： PET材の打抜型 02

メカニカル部品 金型部品専門加工業者 3 ダイセット用ローラーガイドポストセットの参考条件 3-1 イセット用ローラーガイドポストセットに関係する精密度基準 検査事項 測定方法 許容差 基準面 上下面 その他の面 ホルダの面粗さ 3.2 0.8 6.3 パンチホルダ 呼び寸法 100 200 300 600 とダイホルダの 長辺の長さ(単位:mm) 以下 以下 以下 以下 上下面平行度 精度(単位:μm) 0.004 0.008 0.01 0.015 ダイホルダ 下面とガイド 100mm に対し 0.01mm 以下 ポストの直角度 呼び寸法 100 200 300 600 組立後の平行度 長辺の長さ(単位:mm) 以下 以下 以下 以下 精度(単位:μm) 0.008 0.012 0.02 0.025 参ロダ 取扱注意 考ーイ ▪ プレス加工中の上死点でガイドポストからガイドブシュが離れないように、ガイドポストの長さを選択してください。 条ラセ 件ーッ ▪ ローラーガイドの取付時に、ポストとスリーブ間で回転方向のモーメントが作用しないように十分注意してください。 ガト ▪ 稼働中は、スリーブからリテーナが飛び出さないように設計してください。 イ用 ▪ ローラーガイドは、基本的に無給油での使用が出来ません、定期的に給油が必要です。 ド ポ ▪ 使用温度が 0~80°C 以下でご使用ください。 ス ▪ ローラガイドのストロークは、ローラ直径 ØdXπ 以上でお使いください。ØdXπ 未満ですと、ローラの一部だけ応力がかかる ト ために早期に性能が低下してしまいます。 セ ッ ▪ ローラガイドに抜きカス等のゴミが付着する場合は、ガイド部をカバーなどで保護してください。 ト ▪ ローラガイドの改造をしないでください。（所定の精度、性能が得られない危険性があります） の 03

TEL : 07 - 5377726 EMA I L : headway@hdw . com . tw www.hdw.com.tw 製 3-2 ガイドポストたわみ量試験曲線グラフ 品 概 要 剛性たわみ比較データ 剛性比較(Ø25) 高 剛性 低 Ø25 低 変位量 高 測定ポイント 98.0 水平方向荷重 ローラガイド：水平荷重での 水 たわみ量（変化量）は5μm以下 平73.5 方 向 ボールガイド：水平荷重での 荷 重49.0 たわみ量（変化量）は15μmに 直 近い数値です。 24.5 ブシュを固定する 0.0 0 5 10 15 ガイドポストたわみ量(橫) 参ロダ 上 記たわみ量 試 験 曲 線グラフに示した通り、 水 平 方 向に荷 重を加える際にはローラガイドの剛 性 考ーイ 条ラセ 性能が優れ、ボールガイドのたわみ量（変形量）との差が 10 倍以上に達しています。 件ーッ ガト イ用 ド ポ 固有名詞： ス ト たわみ量 δ( Deflection )：部材に荷重（外力）を加えた時に現れる「形状の相対位置の変化量 セ ッ （変位量）」（変形量でもいいます）をたわみ量といいます。 ト の 04 135mm ( )

メカニカル部品 金型部品専門加工業者  HRGBL HRGSL HRGKL ダイセット用 ローラガイドポストセット ダ イ ストッパ無し 可動ストッパ用 固定ストッパ用 セ ッ ト HRSGPW HRSGPS 用 ダイセット用高剛性 ローラストリッパガイドピンセット ストリッパプレート固定式 ストリッパプレート固定式・ シングルローラータイプ HRGPFN HRGPFT FA 装置用高剛性 ニードルガイドセット F A タップ無し タップあり 装 置 HGNZF HGNZC 用 FA 装置用Ｚ軸ステージ ブッシュ・フランジタイプ ブッシュ・インローフランジタイプ 05

TEL : 07 - 5377726 EMA I L : headway@hdw . com . tw www.hdw.com.tw 4-1 製品資料－ダイセット用ローラーガイドポストセット ロダ ーイ ラセ產 ーッ品 ガト概 サブミクロン級の高精度、高剛性を実現したメインポスト イ用 ド 要 ポ ス ト セ ッ HRGBL HRGSL HRGKL ト HRGBLダイセット用ローラガイドポストセット カード打ち抜きダイセット 製品にバリがなく、品質向上を実現しました。再配置の際に再現 性が優れ、再設定の時間短縮を達成しました。 モーターコア打ち抜きダイセット 精密冷間鍛造ダイセット 剛性と精度を上げることにより、パンチとダイのクリア 太物の高剛性ガイドポストには大型のダイセットに適して 製 ランスが円周方向で均一に保たれ、製品の精度を向上す います。高精度の冷間鍛造を実現できます。 品 ることができます。さらに、パンチとダイの摩耗にも減 資 少し、ダイセットの再研磨の周期が延長できます。 料 06

メカニカル部品 金型部品専門加工業者 ロダ ーイ ダ イ セット 用 ロ ー ラ ガ イド ポ スト セット HRGBL ストッパ無し ラセ ーッ ガト イ用 ド ポ ス ト U *D16は四面ガイド セ D1 ッ ト ① ガイドポスト (HP) L 0 - 0.3 *D13、D20 ~ D60は六面ガイド 10 特性 D1 T 1. 高 い剛 性 を持つ。 線 接 触 のロ ーラの 剛 性 に は D 0 LA/2 - 0.005 LA 10 倍以上に達します。 D 0.03 M - 0.05 (HP) 2. 真直度は 2 倍以上あります。 3. ロ ーラは 圧 力 の 分 散 ができ、 使 用 寿 命 の 延 長 ② 締付座金 (D1-0.5) 0 - 0.2 が実現できます。 4. 低振動。低予圧を実現できます。 H H1 H2 5. 高精度。位置再現精度には 3 倍以上があり、 D-0.5 製品にはスムーズで分離できます。 D2 指定 5mm 単位 型番 D ① ガイドポスト L FL D1 D2 LA H H1 H2 (HP) T M U 13 70~120 30~110 19 17 12 7 3 5.5 11.0 5 M5X8 2.5 16 75~135 30~110 24 22 16 10 4 6.5 14.6 6 M6X10 4.3 20 75~140 40~120 29 28 16 19 3.0 14 7 8.5 M8X20 25 95~160 60~140 35 35 18 24 8 製 HRGBL 28 95~160 50~140 37 36 20 26.7 M10X20 3.5 16 8 10.5 品 32 115~180 70~155 42 40 23 31 M10X25 資 10 料 40 120~220 70~200 54 50 35 39 4.0 18 9 12.5 M12X30 50 150~250 90~230 64 60 35 48.6 12 5.0 60 150~250 70~210 74 72 42 20 12 14.5 58.4 15 M14X30 07

TEL : 07 - 5377726 EMA I L : headway@hdw . com . tw www.hdw.com.tw 軸径 Ø13~Ø60 ロダ ーイ ラセ產 ーッ品 ガト概 注文例：HRGBL - SKS3 - 13 - 70 - 30 イ用 ド 要 材質 D L FL ポ ス ト 構 成 部 品 セ ッ 名称 材質 硬度 四面ガイド BD Ød-ℓ ト ① ガイドポスト SKS3 / SUJ2 60~62HRC (HS) ④ ローラリテーナ ② 締付座金 S45C - RL ③ ガイドブシュ SKS3 / SUJ2 60~62HRC BD 六面ガイド ローラ: ④ ローラリ SUJ2 (HS) テーナ - リテーナー: ポリアセタール BD ⑤ スプリング SWP-B *④ ローラリテーナは単品販売しております。 ③ ガイドブシュ ⑤ スプリング FL 詳細は業務窓口までお問い合わせください。 BL 0 - 0.1 BD- 0.3 - 0.1 *20 *D13、D16は0となります。 ③ ガイドブシュ ④ ローラリテーナ D BD BL (HS) 溝数 RL d ℓ ローラ本数 13 23 15 30 4.8 45 0 -0.006 40 16 30 18.6 30 24 2.0 6.8 20 37 60 23 3 52 48 25 45 0 -0.007 70 28 62 54 28 47 75 31.7 66 7.8 製 2.5 60 32 55 78 36 4 68 品 資 40 68 92 45 78 0 9.8 72 -0.008 5 3.0 料 50 80 96 54.6 82 11.8 78 60 95 120 66.4 6 116 4.0 13.8 84 08

メカニカル部品 金型部品専門加工業者 ロダ ーイ ダ イ セット 用 ロ ー ラ ガ イド ポ スト セット HRGSL 可動ストッパ用 ラセ ーッ ガト イ用 ド ポ ス ト セ ⑥ 可動ストッパ ッ *D16 は四面ガイド D1 ト 5 S (HP) t U ① ガイドポスト 特性 1. 高 い剛 性 を持つ。 線 接 触 のロ ーラの 剛 性 に は * D13、D20 ~ D60 は六面ガイド 10 倍以上に達します。 L 0 D1 - 0.3 2. 真直度は 2 倍以上あります。 3. ロ ーラは 圧 力 の 分 散 ができ、 使 用 寿 命 の 延 長 10 (HP) が実現できます。 4. 低振動。低予圧を実現できます。 T 5. 高精度。位置再現精度には 3 倍以上があり、 D 0 (D1-0.5) 0 - 0.2 - 0.005 LA/2 D 0.03 M LA 製品にはスムーズで分離できます。 - 0.05 ② 締付座金 H H1 H2 D-0.5 D2 指定5mm単位 ① ポスト ⑥可動ストッパ 型番 D ⑦ 付属ボルト L FL D1 D2 LA H H1 H2 (HP) T M U t S 13 70~120 30~110 19 17 12 7 3 5.5 11.0 5 M5X8 2.5 M5X10 - - 16 75~135 30~110 24 22 16 10 4 6.5 14.6 6 M6X10 4.3 M6X10 1.2 9 20 75~140 40~120 29 28 16 19 3.0 1.6 20 14 7 8.5 M8X20 M8X15 25 95~160 60~140 35 35 18 24 8 1.6 25 製 HRGSL 28 95~160 50~140 37 36 20 26.7 M10X20 3.5 1.6 27 品 16 8 10.5 M10X20 32 115~180 70~155 42 40 23 31 M10X25 1.6 28 資 10 料 40 120~220 70~200 54 50 35 39 4.0 2.0 33 18 9 12.5 M12X30 M12X25 50 150~250 90~230 64 60 35 48.6 12 2.0 35 5.0 60 150~250 70~210 74 72 42 20 12 14.5 58.4 15 M14X30 M14X30 2.0 51 09

TEL : 07 - 5377726 EMA I L : headway@hdw . com . tw www.hdw.com.tw 軸径 Ø13~Ø60 ロダ ーイ ラセ產 ーッ品 ガト概 注文例：HRGSL - SKS3 - 13 - 70 - 30 イ用 ド 要 材質 D L FL ポ ス ト 各 部 名 称 セ ッ ト 名称 材質 硬度 四面ガイド BD Ød-ℓ ① ガイドポスト SKS3 / SUJ2 60~62HRC (HS) ④ ローラリテーナ ② 締付座金 S45C - RL ③ ガイドブシュ SKS3 / SUJ2 60~62HRC BD 六面ガイド ローラ: ④ ローラリ SUJ2 (HS) テーナ リテーナー: - ポリアセタール BD ⑤ スプリング SWP-B ⑥ 可動ストッパ S45C / SPC-1 ③ ガイドブシュ ⑤ スプリング FL *④ ローラリテーナは単品販売しております。 BL 0 - 0.3 - 0.1 BD- 0.1 詳細は業務窓口までお問い合わせください。 *20 *D13、D16 は 0 となります。 ③ ガイドブシュ ④ ローラリテーナ D BD BL (HS) 溝数 RL d ℓ ローラ本数 13 23 15 30 4.8 45 0 -0.006 40 16 30 18.6 30 24 2.0 6.8 20 37 60 23 3 52 48 25 45 0 -0.007 70 28 62 54 28 47 75 31.7 66 7.8 製 2.5 60 32 55 78 36 4 68 品 資 40 68 92 45 78 0 9.8 72 -0.008 5 3.0 料 50 80 96 54.6 82 11.8 78 60 95 120 66.4 6 116 4.0 13.8 84 10

メカニカル部品 金型部品専門加工業者 ロダ ーイ ダ イ セット 用 ロ ー ラ ガ イド ポ スト セット HRGKL 固定ストッパ用 ラセ ーッ ガト イ用 ド ポ ス ト セ ッ 3 *D16 は四面ガイド D1 ト S1 (HP) U 特性 ① ガイドポスト L 0 1. 高 い剛 性 を持つ。 線 接 触 のロ ーラの 剛 性 に は - 0.3 * D13、D20 ~ D60 は六面ガイド 10 倍以上に達します。 D1 2. 真直度は 2 倍以上あります。 3. ロ ーラは 圧 力 の 分 散 ができ、 使 用 寿 命 の 延 長 10 (HP) が実現できます。 T 4. 低振動。低予圧を実現できます。 D 0 - 0.005 LA/2 D M LA (D1-0.5) 0 0.03 - 0.2 5. 高精度。位置再現精度には 3 倍以上があり、 - 0.05 製品にはスムーズで分離できます。 ② 締付座金 H H1 H2 D-0.5 D2 指定5mm単位 ① ポスト 型番 D ⑥ 付属ボルト L FL D1 D2 LA H H1 H2 (HP) T M U S1 13 70~120 30~110 19 17 12 7 3 5.5 11.0 5 M5X8 2.5 M5X10 - 16 75~135 30~110 24 22 16 10 4 6.5 14.6 6 M6X10 4.3 M6X10 1.2 20 75~140 40~120 29 28 16 19 3.0 1.6 14 7 8.5 M8X20 M8X15 25 95~160 60~140 35 35 18 24 8 1.6 製 HRGKL 28 95~160 50~140 37 36 20 26.7 M10X20 3.5 1.6 品 16 8 10.5 M10X20 32 115~180 70~155 42 40 23 31 M10X25 1.6 資 10 料 40 120~220 70~200 54 50 35 39 4.0 2.0 18 9 12.5 M12X30 M12X25 50 150~250 90~230 64 60 35 48.6 12 2.0 5.0 60 150~250 70~210 74 72 42 20 12 14.5 58.4 15 M14X30 M14X30 2.0 11

TEL : 07 - 5377726 EMA I L : headway@hdw . com . tw www.hdw.com.tw 軸径 Ø13~Ø60 ロダ ーイ ラセ產 ーッ品 ガト概 注文例：HRGKL - SKS3 - 13 - 70 - 30 イ用 ド 要 材質 D L FL ポ ス ト 各 部 名 称 セ ッ 四面ガイド BD ト 名称 材質 硬度 Ød-ℓ ① ガイドポスト SKS3 / SUJ2 60~62HRC (HS) ④ ローラリテーナ ② 締付座金 S45C - RL ③ ガイドブシュ SKS3 / SUJ2 60~62HRC BD 六面ガイド ローラ: ④ ローラリ SUJ2 (HS) テーナ リテーナー: - ポリアセタール BD ⑤ スプリング SWP-B ⑥ 付属ボルト SCM435 38~43HRC ③ ガイドブシュ ⑤ スプリング FL *④ ローラリテーナは単品販売しております。 0 - 0.3 BL - 0.1 BD- 0.1 詳細は業務窓口までお問い合わせください。 *20 *D13、D16 は 0 となります。 ③ ガイドブシュ ④ ローラリテーナ D BD BL (HS) 溝数 RL d ℓ ローラ本数 13 23 15 30 4.8 45 0 -0.006 40 16 30 18.6 30 24 2.0 6.8 20 37 60 23 3 52 48 25 45 0 -0.007 70 28 62 54 28 47 75 31.7 66 7.8 製 2.5 60 品 32 55 78 36 4 68 資 40 68 92 45 78 0 9.8 72 料 -0.008 5 3.0 50 80 96 54.6 82 11.8 78 60 95 120 66.4 6 116 4.0 13.8 84 12

メカニカル部品 金型部品専門加工業者 ス高ダ ト剛イ 4-2 製品概要－高剛性ローラストリッパガイドピンセット リ性セ ッロッ パート ガラ用 イ 製品特性 ド ピ ン セ 1. 高剛性、高精度 ッ ト 切刃（パンチ・ダイ）に近いストリッパプレートにガイドピンを固定 する構造を採用したため、従来の構造に比べ軸剛性を数倍高めること ができ、高精度の打ち抜きが可能となります。また、ガイドの信頼性 の向上により金型の寿命の延長も可能となります。 2. 高耐久性 ガイドポストには耐久性を考量し、総焼き入れを施しています。 3. 3種類のガイド方式から選択 ガイド方式 特長 ボールの数倍の接触面積を持ちローラにより、プレーンガイドに迫る剛性を実現し手織り、 ボールガイドでは得られない高剛性、高精度が得られます。 ローラガイド 高剛性鋼球ブッシュ（HWC002/HWC001）を使用することで、低コストで滑動ガイドに匹敵 する剛性を実現し、高速運転にも対応可能です。 ボールガイド 種類の豊富なプレーンブシュ（SUJ2、銅合金、無給油…など）の中から選択できます。 プレーンガイド はりの計算式より、たわみδ=WL³/3EI ピンのたわみはピンの長さの3乗に比例するので、ガイ ドの長さの短いストリッパプレーン固定方式のほうが 剛性が高くなります。 製 品 δ δ1 資 (図1) パンチプレート固定式 (図2) ストリッパプレート固定式 料 13 L L1

TEL : 07 - 5377726 EMA I L : headway@hdw . com . tw www.hdw.com.tw 取付方法 ス高ダ ト剛イ リ性セ ッロッ パート ガラ用 ポスト、ブシュの取付 イ ド ▪ ポスト、ブシュの取付穴はボーリング、 (図3) 取り付け例 ピ ン 治具研などで加工してください。 セ ▪ プレート（パンチ、ダイ、ストリッパ） 固定ストッパ ッ ト の基準を出すために捨て穴をあけ、基準 ブシュ ピンを通す方法があります。 ガイドピン ▪ ガイドピン、ブシュ基準でプレート（パ ンチ、ダイ、ストリッパ）を加工できる リテーナ のでノックピンは不要となります。 スプリング ▪ 組み立てを容易にするためにノックピン が必要な場合には、片側の穴を 0.1mm ノックピン落下防止用 程度大きくしてください。（ノックピン スプリングプラグ を両方ともに精度穴にするとノックピン の位置がずれている場合、ガイドピン、 ブシュにスラスト荷重が加わり悪影響を 与えます。） ガイドピンの取付 ▪ 中間ばめもしくは圧入でガイドピンを取り付けます。 ▪ ガイドピンの直角度を確認します。（0.01mm/100mm以下） ガイドブシュの取付 ▪ガイドピンにブシュの合マーク、記号を合わせて挿入します。 基準ピン （ローラタイプの場合） ▪ストリッパプレートの上に平行リング、ブロックを置き、ダイ プレート（パンチプレート）を載せ、ガイドブシュをスライド させて干渉をチェックします。 ▪接着面の油や汚れなどを溶剤で洗浄後、ガイドブシュの接着溝 に嫌気性接着剤（ロックタイト No.638 を推奨）を塗布し、取付 平行リング/ブロック 穴に挿入します。プレートからガイドブシュが飛び出さないよ うにし、接着剤を硬化させます。（常温で 3～6 時間） 製 品 資 料 14

メカニカル部品 金型部品専門加工業者 ス高ダ ト剛イ 製品概要－高剛性ローラストリッパガイドピンセット リ性セ ッロッ パート ガラ用 イ ローラリテーナ、ボールリテーナの位置選定の目安 ド （ローラ及びボールのピッチ分の誤差やその他の影響で変化しますので目安として使用してください。） ピ ン セ ダイ側 パンチ側 ッ ト ▪ダイプレートから突出した長さ:S1 ▪固定ストッパのＳ寸法 S1=(LA-B-2R)/2+h1 S=RL+h1-R-{(h+LB)/2} (ローラ) ▪固定ストッパのＳ寸法 S= L+h1-R-{(h+LB)/2} (ボール) S=RL-S1 (ローラ) ▪スプリング長さFLの選定の目安 S=L-S1 (ボール) FL=(LB+S-RL-5)×1.1~1.2…固定ストッパ有り FL=(LB+S-RL-5)…固定ストッパ無し ガイドピン長さ：LA, LB ストリッパプレートの厚さ：B ガイドピン端面の R ストリッパプレートとパンチプレートの隙間 リテーナ長さ： （下死点 BDC）：h RL（ローラ） ストリッパプレートとローラリテーナ、ボールリテーナとの距離 L（ボール） （下死点 BDC）：h1 プレスストローク：P.S. （スプリングの密着長を考慮して h1 を選定してください。） (上死点) (下死点) (組立時) (下死点) (組立時) 組み立て時にリテーナがダイプレートから S1 の位置に 組み立て時にリテーナが S の位置にあればリテーナは下死点時 あれば、リテーナは下死点時に h1 の 位置となります。 に h1 の位置となります。 製 注意事項 品 1. プレス加工中の上死点でガイドピンからガイドブシュが離れないように、ガイドピンの長さを選択してください。 資 2. ストリッパプレートの厚みはガイドピンの呼び径（PD）以上を用いてください。 料 3. 定期的に潤滑油を塗布してご使用ください。 4. 製作するダイセットには精度基準に準拠して組み立ててください。 5. 各ローラガイドセットの幾何公差寸法などが相違しているため、同じ型番と寸法の各セットではガイドピン/ブシュとの 交換ができません。 15

TEL : 07 - 5377726 EMA I L : headway@hdw . com . tw www.hdw.com.tw 製品概要－高剛性ローラストリッパガイドピンセット ス高ダ ト剛イ リ性セ ッロッ パート 高速プレスに最適なストリッパーガイドポスト ガラ用 イ ド ピ ン セ ッ ト HRSGPW HRSGPS ダイセット用ローラガイドポストセット ダイセット用ローラガイドポストセット リードフレーム用プログレッシブプレスダイセット TABテープ打ち抜きダイセット 微細精密スタンピング加工に対応でき、製品の不良率及び φ0.3 のパンチを使用し、一度には”674個の穴”を加 製 ばらつきを低減し、安定した超精密半導体部品の製造を確 工できるダイセットです。 品 保できます。 パンチの細かいダメージを抑え、使用寿命の延長が 資 実現できます。 料 16
