自動車業界向け 採用実績､加工実績例とともに関連部品をご紹介
自動車部品におけるアマダ 微細溶接の製品 適応用途
①エンジン部品
・構成部品への部分焼き入れ
・ ろう 付け前レーザ仮止め
②樹脂構成部品
・各種表示窓
・インパネまわり
③シートレール
・電動シート部品の溶接
④リアガラス
・ヒーター電熱線はんだ付け
⑤各種モーター
・コイル端末のヒュージング
・モータ積層コアのレーザ溶接
⑥ワイヤハーネス
・銅より線のコンパクティング
⑦二次電池
・電池部品へのレーザ溶接
⑧各種ユニット ECU 他）
・基板へのレーザはんだ付け
・バスバーの TIG 溶接
⑨各種センサー
・排ガス/O2 センサー
・超音波センサー etc
このカタログについて
| ドキュメント名 | 自動車関連部品業界向け資料 |
|---|---|
| ドキュメント種別 | ホワイトペーパー |
| ファイルサイズ | 12.4Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 株式会社アマダ (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
自動車関連部品業界向け資料
Page2

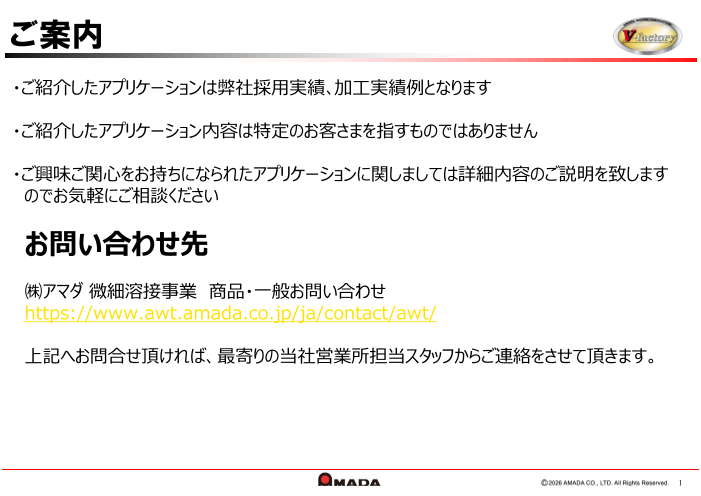

ご案内
・ご紹介したアプリケーションは弊社採用実績､加工実績例となります
・ご紹介したアプリケーション内容は特定のお客さまを指すものではありません
・ご興味ご関心をお持ちになられたアプリケーションに関しましては詳細内容のご説明を致します
のでお気軽にご相談ください
オンライン個別相談会
オンライン個別相談会はマンツーマンでの開催となるため、お客様で開発中の製品について
深く掘り下げて聞いて頂くことが可能です。
お申込み
https://www.awt.amada.co.jp/ja/whoweare/onlineevent/consultation/
1
Page3

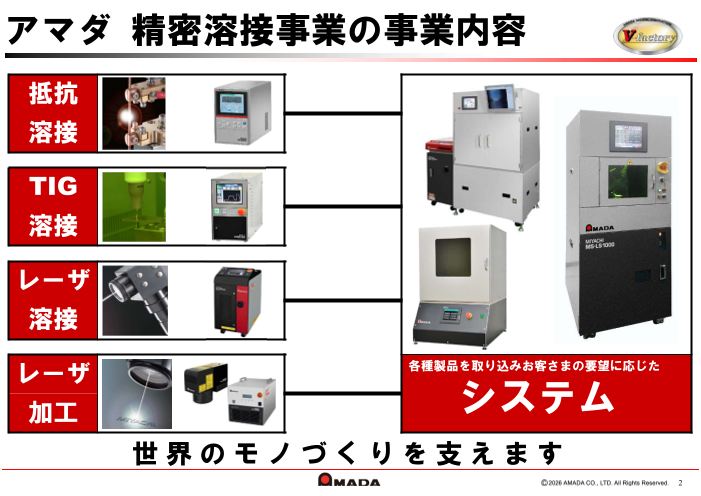

アマダ微細溶接事業本部の事業内容
