複雑形状のワークの目視検査をロボットとAIで自動化する製品・サービスをご紹介
ロボット、カメラ、照明の組み合わせでワークを撮像し、少量・良品・高速学習のHACARUS独自AIで異常を判定します。
カメラと照明を接続したロボットを自由自在に動かすことで、複雑な立体形状のワークの全面撮像を実現します。
ロボットやカメラを複数台設置することで検査タクトを短縮したり、特殊なワークにあわせたカメラと照明を選定したり、お客様の課題にあわせて多種多様な組み合わせをご提案可能です。
HACARUS独自のAI(スパースモデリング)により、少量の良品のみで高速に学習し、短時間で外観検査モデルを作成できます。
NG品の収集が難しい製造現場に最適であり、ワークの状態が経時的に変化する場合などにも繰り返し学習をすることにより、過検出を抑制して検査が継続できます。
関連メディア
このカタログについて
ドキュメント名 | AI外観検査ソリューション HACARUS Checkシリーズ |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 1.4Mb |
登録カテゴリ | |
取り扱い企業 | 株式会社HACARUS (この企業の取り扱いカタログ一覧) |

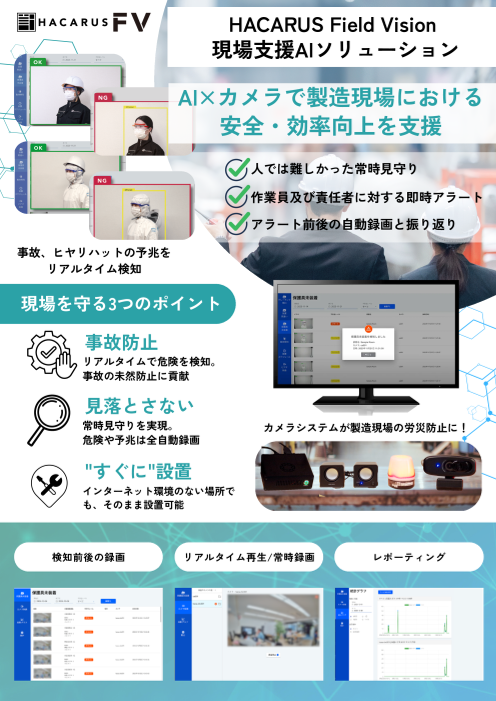

この企業の関連カタログ
![](https://static.cluez.biz/common/img/base/loading.gif)
このカタログの内容

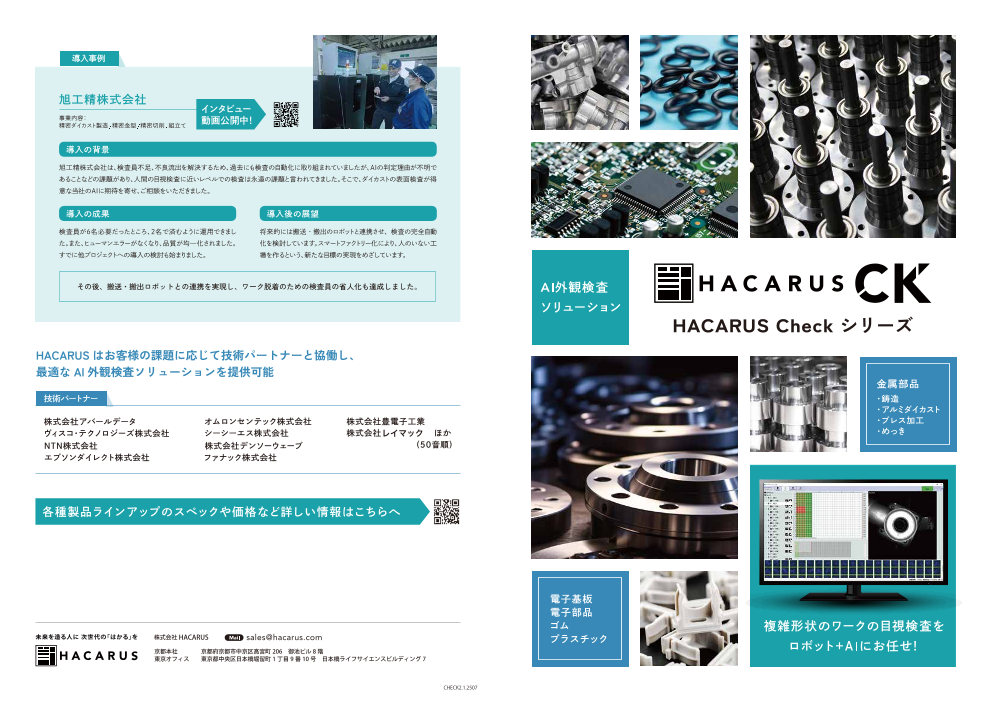

Page1
導入事例
旭工精株式会社
インタビュー
事業内容:
精密ダイカスト製造/精密金型/精密切削/組立て 動画公開中!
導入の背景
旭工精株式会社は、検査員不足、不良流出を解決するため、過去にも検査の自動化に取り組まれていましたが、AIの判定理由が不明で
あることなどの課題があり、人間の目視検査に近いレベルでの検査は永遠の課題と言われてきました。そこで、ダイカストの表面検査が得
意な当社のAIに期待を寄せ、ご相談をいただきました。
導入の成果 導入後の展望
検査員が6名必要だったところ、2名で済むように運用できまし 将来的には搬送・搬出のロボットと連携させ、検査の完全自動
た。また、ヒューマンエラーがなくなり、品質が均一化されました。 化を検討しています。スマートファクトリー化により、人のいない工
すでに他プロジェクトへの導入の検討も始まりました。 場を作るという、新たな目標の実現をめざしています。
AI外観検査
HACARUSはお客様の課題に応じて技術パートナーと協働し、 ソリューション
最適なトータルソリューションを提供可能 シリーズ
技術パートナー
株式会社アバールデータ エプソンダイレクト株式会社 株式会社デンソーウェーブ
ヴィスコ・テクノロジーズ株式会社 オムロンセンテック株式会社 ファナック株式会社 金属部品
NTN株式会社 シーシーエス株式会社 株式会社豊電子工業 ほか ・鋳造
(50音順) ・アルミダイカスト
・プレス加工
・めっき
各種製品ラインアップのスペックや価格など詳しい情報はこちらへ
ものづくり産業向けポータルサイト Apérza TV の
動画配信イベント「AI外観検査特集 2024 Spring」にて、
自動車部品業界での自動化成功事例を解説した動画を公開中!
※イベントは2024年1月31日にオンライン開催、2月2日以降はオンデマンド動画でいつでも閲覧可能です。なお、Apérza TVの会員登録が必要です。
電子基板
電子部品
ゴム 複雑形状のワークの目視検査を
株式会社HACARUS Mail sales@hacarus.com プラスチック 協働ロボット+AIにお任せ!
京都本社 京都府京都市中京区高宮町206 御池ビル8階
東京オフィス 東京都中央区日本橋堀留町1丁目9番10号 日本橋ライフサイエンスビルディング7内
CHECK1.0.2401
Page2
H a r d w a r e S o f t w a r e
ロボット・カメラ・照明の 撮 少量・良品・高速学習の 検
多種多様な組み合わせでワークを撮像 I m a g i n g HACARUS 独自AIによる異常判定 I n s p e c t i o n
カメラと照明を接続したロボットを自由自在に動かすことで、 独自のA(I スパースモデリング)により、少量の良品のみで高速に学習し、
複雑な立体形状のワークの全面撮像を実現します。 短時間で外観検査モデルを作成できます。
ロボットやカメラを複数台設置することで検査タクトを短縮したり、 NG品の収集が難しい製造現場に最適であり、
特殊なワークにあわせたカメラと照明を選定したり、 ワークの状態が経時的に変化する場合などにも繰り返し学習をすることにより、
お客様の課題にあわせて多種多様な組み合わせをご提案可能です。 像 過検出を抑制して検査が継続できます。 査
パラメータは自動でも手動でも設定可能
ワークにあわせて 3 種のアルゴリズムから最適なものを選択
学習 〈アルゴリズムと対象のワーク例〉
DRD:規則性があるテクスチャの金属部品など
LPD:位置ズレなどを確認したい電子基板など
PSD:上記に当てはまらない多様なワーク
専門知識不要で検査の立ち上げが迅速 デモ動画
少量多品種に自社で対応可能 公開中! 対象の画像を選んで学習開始
HACARUSが選定したカメラ・照明を接続したFANUC CRXシリーズがワー
クにあわせて撮像します。FANUC社の専用タブレットTP(ティーチング・ペン 検査結果を表示
ダント)で簡単にロボットの動作設定が可能なため、検査の立ち上げが素早 周辺機器を
簡単接続
く、ワーク変更時も自社で対応が可能です。例えば、ロボットを2台使用し、ハ OK、NG の結果枚数をカウント可能
ンド等の追加ハードを組み合わせれば多 検査
様な構成がご提案できます。
異常箇所はヒートマップでわかりやすく表示 ※検出矩形でも表示可能
機器構成例(CFCD-1000) プラグインソフトを
簡単インストール
検査用と搬送・搬出用ロボットの2台を使
用し、完全無人化を想定したセットです。
検出可能な不具合例 使用例
良品学習 学習時間 過検知率
内部構造
キズ 汚れ 打痕 湯ジワ 湯ぶくれ 40個体 6分以下 5%以下
他の手法との比較
検査の 繰り返し
ダイカストやめっき品に特化 標準化 検査速度 良品学習 学習枚数 学習時間 GPU 学習
直径220mmまでの小型部品を360°撮像 目視検査 × △ - - - - -
ハードウェア内部で、カメラ・照明を接続した協働ロボット(デンソーウェーブ製)がワー
クにあわせて撮像します。Φ220mmまでの小型なダイカストや特殊な照明を必要と 外観検査装置
デモ動画 (ルールベース) 〇 〇 × - - △ ×
するめっき品などに対応します。キャスター付きで100V電源にて使用可能なため、導
公開中! 入時の大幅なレイアウト変更や電源工事が不要です。 外観検査ソフトウェア
(ディープラーニング) 〇 〇 △ 数百枚 数時間 必要 ×
HACARUS 〇 〇 〇 数十枚 数分 不要 〇
上記ラインアップ以外の撮像装置のご提案も可能ですので、お気軽にご相談ください。
※繰り返し学習とは、ワークの状態が変わった場合などにおいて短時間で学習を繰り返すことを指します
