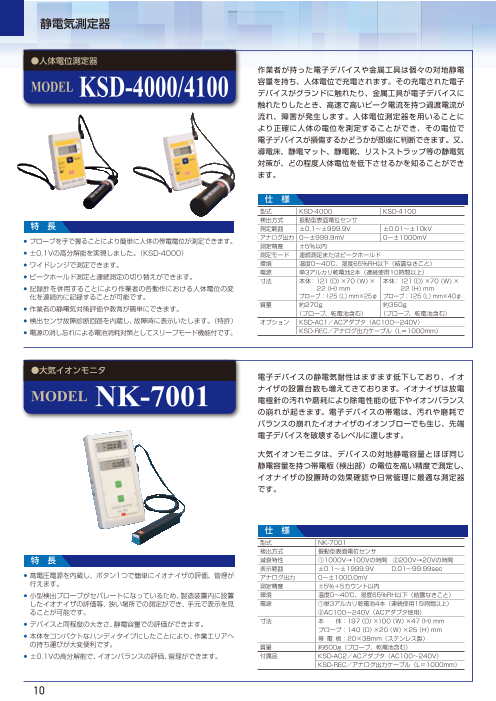

静電気測定器 静電気測定器 ●人体電位測定器 ●静電気計測管理セット 作業者が持った電子デバイスや金属工具は個々の対地静電 MODEL KSD-4000/4100 容量を持ち、人体電位で充電されます。その充電された電子 デバイスがグランドに触れたり、金属工具が電子デバイスに MODEL NK-1B/NK-2B 触れたりしたとき、高速で高いピーク電流を持つ過渡電流が 特　長 流れ、障害が発生します。人体電位測定器を用いることに ● ESDトラブル解決のための測定器がそろっております。 より正確に人体の電位を測定することができ、その電位で ● 持ち運びが簡単で、工程診断等に最適です。 電子デバイスが損傷するかどうかが即座に判断できます。又、 ● 宅配便でそのまま送ることが出来ます。 導電床、静電マット、静電靴、リストストラップ等の静電気 ● 社内静電気教育用に最適です。 対策が、どの程度人体電位を低下させるかを知ることができ ● 測定器を個別に持ち運べるように専用ソフトケースを付属しており ます。 ます。 仕　様 ■ NK-1B ■ NK-2B 型式 KSD-4000 KSD-4100 MODEL MODEL NK-1B NK-2B 検出方式 振動型表面電位センサ 特　長 測定範囲 ±0.1〜±999.9V ±0.01〜±10kV セット内容 アナログ出力 0〜±999.9mV 0〜±1000mV ● プローブを手で握ることにより簡単に人体の帯電電位が測定できます。 セット内容 ● クーロンメータ　NK-1001A 測定精度 ±5％以内 ● クーロンメータ　NK-1001A ● デジタル低電位測定器　KSD-3000 ● ±0.1Vの高分解能を実現しました。（KSD-4000） 測定モード 連続測定またはピークホールド ● デジタル低電位測定器　KSD-3000 ● 人体電位測定器　KSD-4000 ● ワイドレンジで測定できます。 環境 温度0〜40℃、湿度65％RH以下（結露なきこと） ● 人体電位測定器　KSD-4000 ● 大気イオンモニタ　NK-7001 電源 単3アルカリ乾電池2本（連続使用10時間以上） ● ピークホールド測定と連続測定の切り替えができます。 ● 大気イオンモニタ　NK-7001 ● ミニパック電源　ZHO-202PN 寸法 本体：121（D）×70（W）× 本体：121（D）×70（W）× ● ミニパック電源　ZHO-202PN ● ファンタイプイオナイザ　KD-750BB-1 ● 記録計を併用することにより作業者の各動作における人体電位の変 　　　22（H）mm 　　　22（H）mm ● 化を連続的に記録することが可能です。 プローブ：125（L）mm×25φ プローブ：125（L）mm×40φ リストストラップ ● リストストラップ ● 作業者の静電気対策評価や教育が簡単にできます。 質量 約270g 約350g 寸　　　法：縦330×横430×高さ150mm 寸　　　法：縦350×横490×高さ160mm （プローブ、乾電池含む） （プローブ、乾電池含む） 質　　　量：約6.5kg 質　　　量：約8.5kg ● 検出センサ故障診断回路を内蔵し、故障時に表示いたします。（特許） オプション KSD-AC1／ACアダプタ（AC100〜240V） オプション：NK-OP-2 ／導電性プローブチップ（NK-1001A専用） オプション：NK-OP-2 ／導電性プローブチップ（NK-1001A専用） ● 電源の消し忘れによる電池消耗対策としてスリープモード機能付です。 KSD-REC／アナログ出力ケーブル（L＝1000mm） ※個々の製品の詳細は個別カタログを参照ください ●大気イオンモニタ ●ワイド電位センサ 電子デバイスの静電気耐性はますます低下しており、イオ 特　長 MODEL NK-7001 ナイザの設置台数も増えてきております。イオナイザは放電 MODEL KS-2100 ● アンプ部（駆動回路部）を検出部に内蔵したことにより安価でコン 電極針の汚れや磨耗により除電性能の低下やイオンバランス パクトになっております。 の崩れが起きます。電子デバイスの帯電は、汚れや磨耗で ● 従来高価であった静電気監視システムを安価に構築できます。 バランスの崩れたイオナイザのイオンブローでも生じ、先端 ● スイッチにより測定レンジを変更でき、低電位から高電位までワイ 電子デバイスを破壊するレベルに達します。 ドレンジの測定が可能です。 ● 検出センサの故障表示LEDを装備し、外部に出力できます。 大気イオンモニタは、デバイスの対地静電容量とほぼ同じ 静電容量を持つ帯電板（検出部）の電位を高い精度で測定し、 用　途 イオナイザの設置時の効果確認や日常管理に最適な測定器 ● フラットパネルディスプレイ生産工程での帯電量監視。 です。 ● 半導体ウェハ帯電量監視。 ● LSIのハンドリング中やプリント基板搬送中の帯電量監視。 仕　様 仕　様 ● 寸法 ・ 各部の名称 ■寸法単位［mm］ 型式 NK-7001 型式 KS-2100 19 ① ② ③ ⑤ 検出方式 振動型表面電位センサ 検出方式 振動型表面電位センサ 零調 特　長 減衰特性 ①1000V→100Vの時間　②200V→20Vの時間 測定範囲 レンジ①　±1〜±2000V 表示範囲 ±0.1〜±1999.9V　　　0.01〜99.99sec レンジ②　±0.01〜±20.00kV ● 高電圧電源を内蔵し、ボタン1つで簡単にイオナイザの評価、管理が アナログ出力 0〜±1000.0mV アナログ出力 0〜±5V 行えます。 測定精度 ±5％＋5カウント以内 ④ 19 測定精度 ±10％以内 34 測定基準距離 レンジ①　10mm 111 ● 小型検出プローブがセパレートになっているため、製造装置内に設置 環境 温度0〜40℃、湿度65％RH以下（結露なきこと） ⑥⑦ 14 15 35 ⑨ したイオナイザの評価等、狭い場所での測定ができ、手元で表示を見 電源 ①単3アルカリ乾電池4本（連続使用15時間以上） レンジ②　50mm ることが可能です。 ②AC100〜240V（ACアダプタ使用） 警報 検出センサ故障LED表示、外部出力 ● デバイスと同程度の大きさ、静電容量での評価ができます。 寸法 本　　体：197（D）×100（W）×47（H）mm 電源 DC12〜24V±5％ プローブ：140（D）×20（W）×25（H）mm ⑧ 2-M4（深さ6） 環境 温度0〜40℃、湿度65％RH以下（結露なきこと） ● 本体をコンパクトなハンディタイプにしたことにより、作業エリアへ 帯　電　板：20×38mm（ステンレス製） 質量 約100g（ケーブル含まず） の持ち運びが大変便利です。 質量 約600g（プローブ、乾電池含む） 付属品 専用ケーブル5m（最大100m迄可能） ①測定部 ⑥レンジ切替スイッチ ②零調整部 ⑦帯電表示ランプ（0、＋、－） ● ±0.1Vの高分解能で、イオンバランスの評価、管理ができます。 付属品 KSD-AC2／ACアダプタ（AC100〜240V） ③外筐（ステンレス） ⑧動作・故障表示ランプ KSD-REC／アナログ出力ケーブル（L＝1000mm） ④取付金具例（オプション） ⑨専用ケーブル ⑤取り付スペーサ（デルリン） （ケーブル長5m） 10 11 19 ＫＳ-2100 レンジ 1 2 動作 零調 φ11.5 10 19
