――圧電素子の表面処理――ダイナミック特性の評価技術――
超音波システム研究所は、
＜超音波伝搬特性（音響特性）の分類＞に基づいた、
５００Ｈｚから９００ＭＨｚ以上の超音波伝搬状態を制御可能にする
超音波プローブの製造技術（圧電素子の表面処理・ダイナミック特性の評価）を開発しました。
目的に合わせた、オリジナル超音波プローブ（振動・音圧測定用、発振制御用、両用タイプ）の製造開発が可能です。
この技術を、コンサルティング提供しています
興味のある方はメールでお問い合わせ下さい

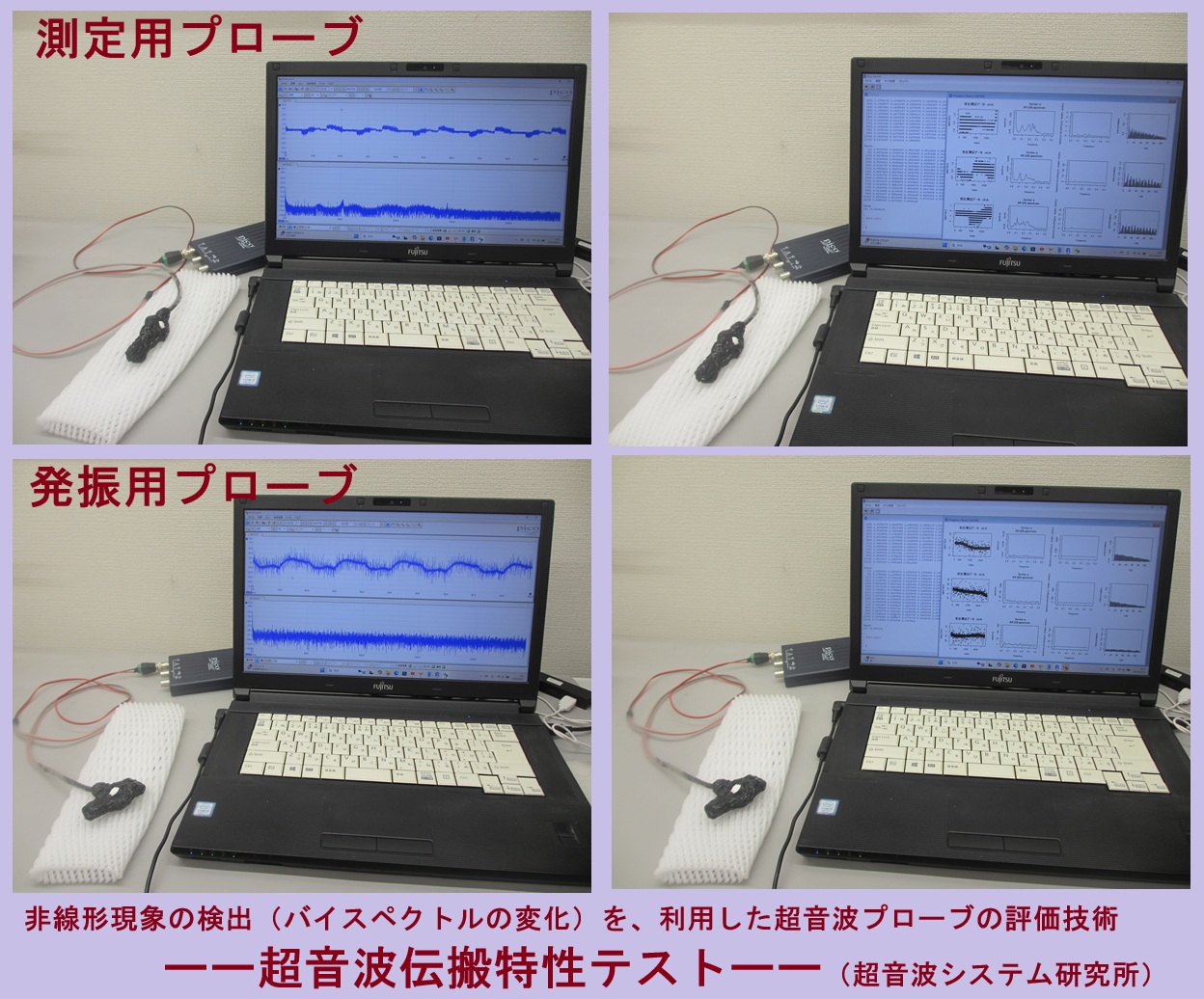

超音波の伝搬特性
１）振動モードの検出（自己相関の変化）
２）非線形現象の検出（バイスペクトルの変化）
３）応答特性の検出（インパルス応答の解析）
４）相互作用の検出（パワー寄与率の解析）
注：「R」フリーな統計処理言語かつ環境
autcor：自己相関の解析関数
bispec：バイスペクトルの解析関数
mulmar：インパルス応答の解析関数
mulnos：パワー寄与率の解析関数
このカタログについて
| ドキュメント名 | 超音波プローブの製造技術（コンサルティング対応） |
|---|---|
| ドキュメント種別 | その他 |
| ファイルサイズ | 3.5Mb |
| 取り扱い企業 | 超音波システム研究所 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
超音波プローブの製造技術
――圧電素子の表面処理――
――ダイナミック特性の評価技術――
Ver3.0 2024.9.27 超音波システム研究所
超音波システム研究所は、
＜超音波伝搬特性（音響特性）の分類＞に基づいた、
５００Ｈｚから９００ＭＨｚ以上の超音波伝搬状態を制御可能にする
超音波プローブの製造技術（圧電素子の表面処理・ダイナミック特性の評価）を開
発しました。
目的に合わせた、オリジナル超音波プローブ（振動・音圧測定用、発振制御用、両
用タイプ）の製造開発が可能です。
この技術を、コンサルティング提供しています
興味のある方はメールでお問い合わせ下さい
Page2

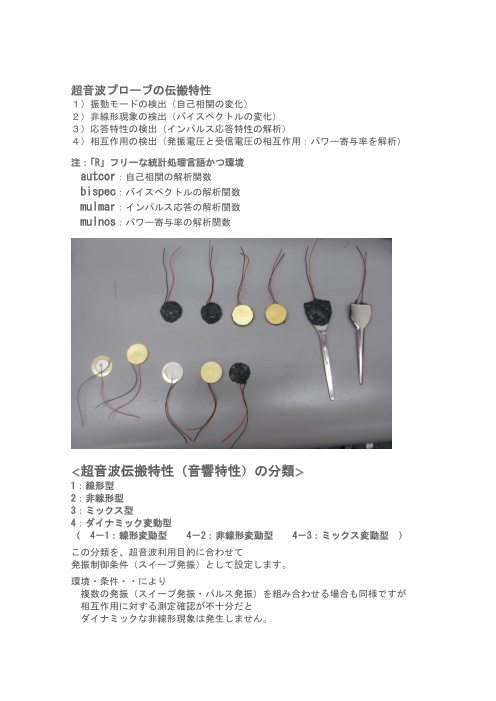

超音波プローブの伝搬特性
１）振動モードの検出（自己相関の変化）
２）非線形現象の検出（バイスペクトルの変化）
３）応答特性の検出（インパルス応答特性の解析）
４）相互作用の検出（発振電圧と受信電圧の相互作用：パワー寄与率を解析）
注：「R」フリーな統計処理言語かつ環境
autcor：自己相関の解析関数
bispec：バイスペクトルの解析関数
mulmar：インパルス応答の解析関数
mulnos：パワー寄与率の解析関数
＜超音波伝搬特性（音響特性）の分類＞
1：線形型
2：非線形型
3：ミックス型
4：ダイナミック変動型
（ 4－1：線形変動型 4－2：非線形変動型 4－3：ミックス変動型 ）
この分類を、超音波利用目的に合わせて
発振制御条件（スイープ発振）として設定します。
環境・条件・・により
複数の発振（スイープ発振・パルス発振）を組み合わせる場合も同様ですが
相互作用に対する測定確認が不十分だと
ダイナミックな非線形現象は発生しません。
Page3

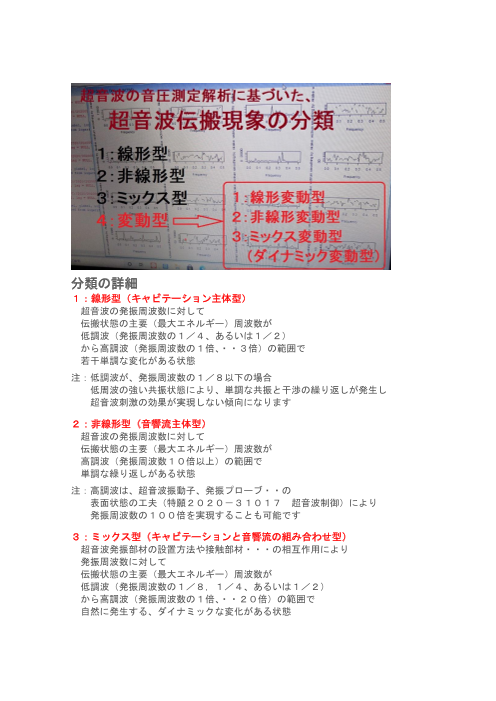

分類の詳細
１：線形型（キャビテーション主体型）
超音波の発振周波数に対して
伝搬状態の主要（最大エネルギー）周波数が
低調波（発振周波数の１／４、あるいは１／２）
から高調波（発振周波数の１倍、・・３倍）の範囲で
若干単調な変化がある状態
注：低調波が、発振周波数の１／８以下の場合
低周波の強い共振状態により、単調な共振と干渉の繰り返しが発生し
超音波刺激の効果が実現しない傾向になります
２：非線形型（音響流主体型）
超音波の発振周波数に対して
伝搬状態の主要（最大エネルギー）周波数が
高調波（発振周波数１０倍以上）の範囲で
単調な繰り返しがある状態
注：高調波は、超音波振動子、発振プローブ・・の
表面状態の工夫（特願２０２０－３１０１７ 超音波制御）により
発振周波数の１００倍を実現することも可能です
３：ミックス型（キャビテーションと音響流の組み合わせ型）
超音波発振部材の設置方法や接触部材・・・の相互作用により
発振周波数に対して
伝搬状態の主要（最大エネルギー）周波数が
低調波（発振周波数の１／８，１／４、あるいは１／２）
から高調波（発振周波数の１倍、・・２０倍）の範囲で
自然に発生する、ダイナミックな変化がある状態
Page4
コメント
上記の１，２，３は、基本的な伝搬状態ですが
振動現象が、安定して長時間同じ現象を続けるためには、各種制御・・工夫が必要です
上記の１，２，３は、一定の発振状態を継続すると、周波数の低下や超音波の減衰現象
が発生し、超音波の利用効果は小さくなっていきます
そのため、実用的には、下記変動型を利用することが必要です
Page5
４：変動型（各種制御による変化を利用するタイプ）
４－１：線形変動型
複数の超音波発振部材や発振制御・・を利用して
伝搬状態の主要（最大エネルギー）周波数が
低調波から高調波を、目的の範囲（発振周波数の１／８～１０倍程度）で
制御可能にした状態
４－２：非線形変動型
複数の超音波発振部材や発振制御・・を利用して
伝搬状態の主要（最大エネルギー）周波数が
低調波から高調波を、目的の範囲（発振周波数の１／２～５０倍程度）で
制御可能にした状態
４－３：ミックス変動型（ダイナミック変動型）
複数の超音波発振部材や発振制御・・の
音響特性や相互作用の確認に基づいて
伝搬状態の主要（最大エネルギー）周波数が
低調波から高調波を、目的の範囲（発振周波数の１／１６～１００倍程度）で
制御可能にした状態
分類としては上記の通りですが、
実用的には、ミックス変動型（ダイナミック変動型）として
低調波から高調波を最適化する事が、超音波制御になります
Page6
＜参考＞
