超音波プローブの相互作用を利用する技術 ――超音波の相互作用モデル――

超音波プローブの相互作用を利用する技術 ――超音波の相互作用モデル―― 2024.7.4 超音波システム研究所 超音波システム研究所は、 ＊超音波の発振制御技術（オリジナル製品：超音波発振制御プローブ） ＊超音波伝搬状態の測定技術（オリジナル製品：超音波テスター） ＊超音波伝搬状態の解析技術（時系列データの非線形解析システム） ＊超音波伝搬状態の最適化技術（音と超音波の最適化処理） ＊超音波発振プローブ・伝搬用具の開発製造技術 ＊システムの表面弾性波をコントロールする技術 ・・・・ 上記の技術を応用して 超音波プローブの相互作用を確認・応用する技術を開発しました。

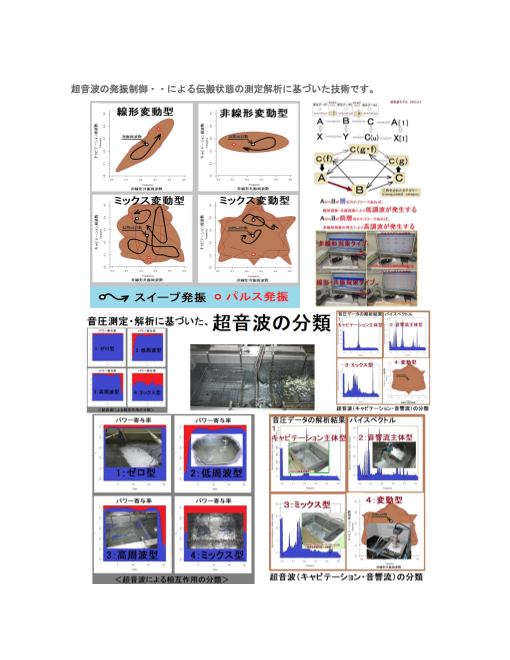

超音波の発振制御・・による伝搬状態の測定解析に基づいた技術です。

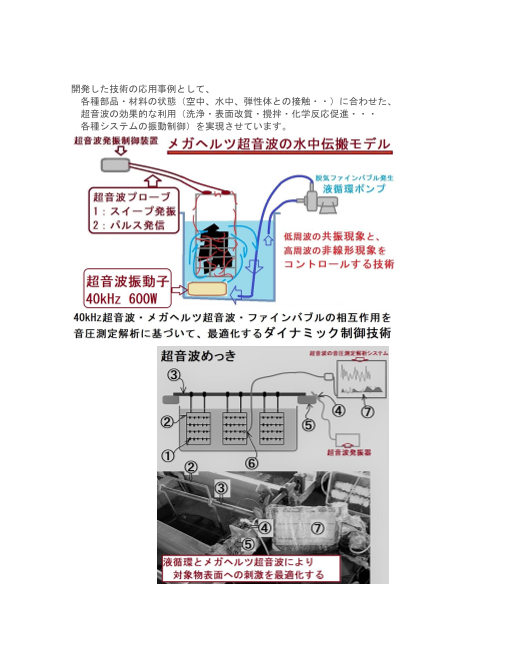

開発した技術の応用事例として、 各種部品・材料の状態（空中、水中、弾性体との接触・・）に合わせた、 超音波の効果的な利用（洗浄・表面改質・攪拌・化学反応促進・・・ 各種システムの振動制御）を実現させています。

以下は オリジナル超音波発振制御プローブに関する 超音波伝搬実験（相互作用の検討・確認）です

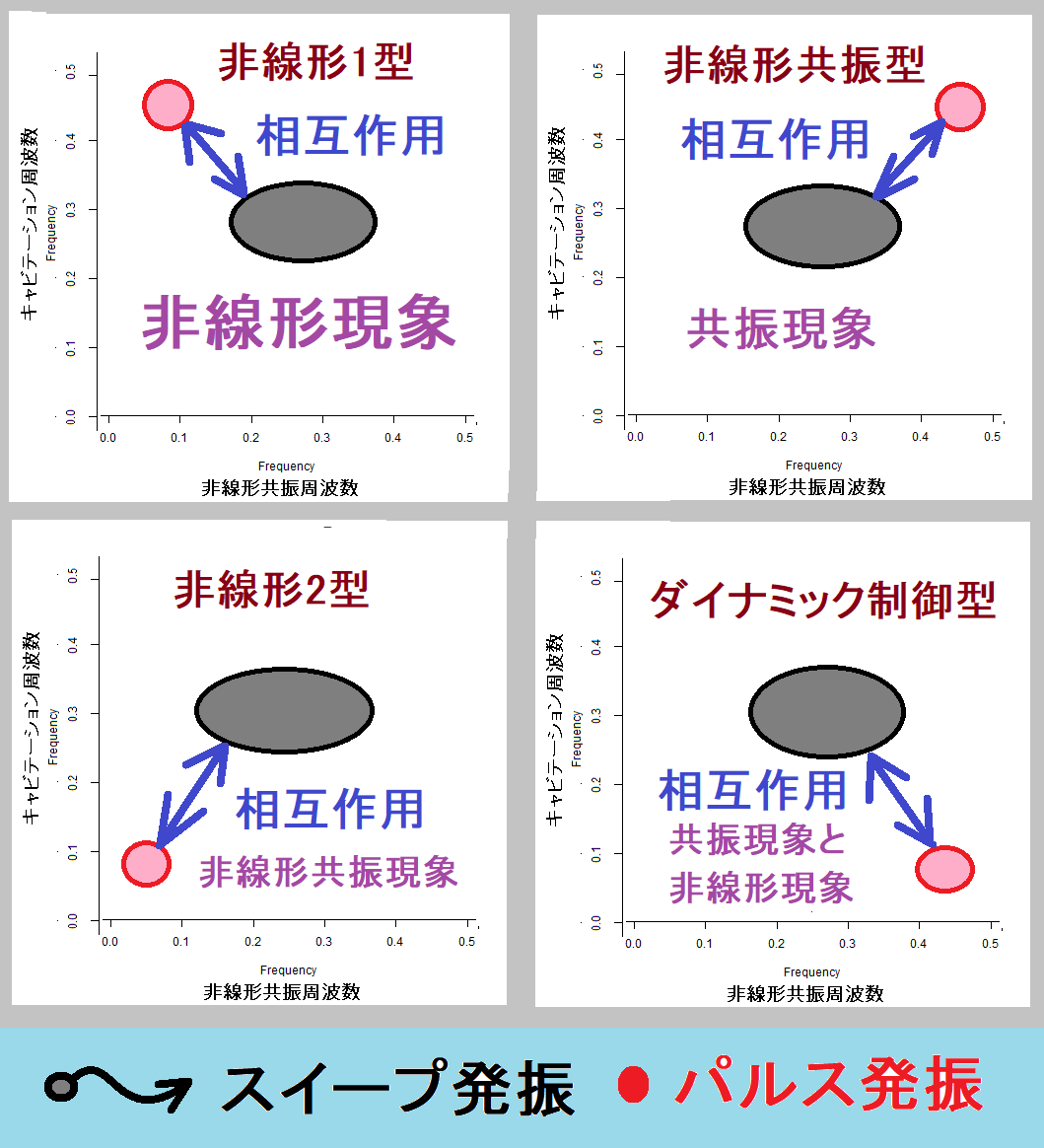

＜＜超音波の音圧データ解析・評価＞＞ １）時系列データに関して、 多変量自己回帰モデルによるフィードバック解析により 測定データの統計的な性質（超音波の安定性・変化）について解析評価します ２）超音波発振による、発振部が発振による影響を インパルス応答特性・自己相関の解析により 対象物の表面状態・・に関して、超音波振動現象の応答特性として解析評価します ３）発振と対象物（洗浄物、洗浄液、水槽・・）の相互作用を パワー寄与率の解析により評価します ４）超音波の利用（洗浄・加工・攪拌・・）に関して 超音波効果の主要因である対象物（表面弾性波の伝搬） あるいは対象液に伝搬する超音波の 非線形（バイスペクトル解析結果）現象により 超音波のダイナミック特性を解析評価します この解析方法は、 複雑な超音波振動のダイナミック特性を 時系列データの解析手法により、 超音波の測定データに適応させる、これまでの経験と実績に基づいて実現しています。 超音波の伝搬特性 １）振動モードの検出（自己相関の変化） ２）非線形現象の検出（バイスペクトルの変化） ３）応答特性の検出（インパルス応答の解析） ４）相互作用の検出（パワー寄与率の解析） 注：解析には下記ツールを利用します 注：OML(Open Market License) 注：TIMSAC(TIMe Series Analysis and Control program) 注：「R」フリーな統計処理言語かつ環境 autcor：自己相関の解析関数 bispec：バイスペクトルの解析関数 mulmar：インパルス応答の解析関数 mulnos：パワー寄与率の解析関数

＜＜参考＞＞ 超音波の相互作用を評価する技術１ http://ultrasonic-labo.com/?p=1478 超音波の相互作用を評価する技術２ http://ultrasonic-labo.com/?p=12202 ＜統計的な考え方＞を利用した「超音波技術」 http://ultrasonic-labo.com/?p=3270

音と超音波の組み合わせによる、超音波システム http://ultrasonic-labo.com/?p=7706 超音波洗浄に関する非線形制御技術 http://ultrasonic-labo.com/?p=1497 超音波プローブの相互作用を利用する技術 http://ultrasonic-labo.com/?p=14311 超音波発振制御プローブの開発技術 http://ultrasonic-labo.com/?p=9798 低周波の共振現象と、高周波の非線形現象をコントロールする技術 http://ultrasonic-labo.com/?p=2843

超音波プローブによる、非線形制御技術 http://ultrasonic-labo.com/?p=1566 特開 2021-125866 超音波制御 http://ultrasonic-labo.com/?p=16309 超音波プローブの伝搬特性テスト http://ultrasonic-labo.com/?p=14570 一つの発振チャンネルから二種類の超音波プローブを発振制御する技術 http://ultrasonic-labo.com/?p=14350 抽象代数モデルと超音波現象の実験・検討サイクル http://ultrasonic-labo.com/?p=15065

超音波の非線形振動現象をコントロールする技術 http://ultrasonic-labo.com/?p=11267 超音波発振システム（２０ＭＨｚ） http://ultrasonic-labo.com/?p=18817 超音波プローブによる、スイープ発振システム http://ultrasonic-labo.com/?p=1263 超音波洗浄器（水槽表面）の表面残留応力緩和・均一化処理 http://ultrasonic-labo.com/?p=19422 ２００ＭＨｚ以上の超音波伝搬現象による表面改質処理 http://ultrasonic-labo.com/?p=2433 超音波技術：多変量自己回帰モデルによるフィードバック解析 http://ultrasonic-labo.com/?p=15785

超音波技術資料（アペルザカタログ） http://ultrasonic-labo.com/?p=8496 超音波技術資料「イプロス 資料 2」 http://ultrasonic-labo.com/?p=17379 【本件に関するお問合せ先】 超音波システム研究所 メールアドレス info@ultrasonic-labo.com ホームページ http://ultrasonic-labo.com/

その他・参考 相互作用の評価技術利用

装置・システムの保守メンテナンス 以上
