超音波システム仕様書（＊＊＊様向け）

＊＊＊様向け 超音波システム 超音波システム US-2023xxxx （音圧測定解析 100MHz タイプ） 超音波の測定解析が容易にできる 「超音波テスターＮＡ（100MHz タイプ）SSP-2012」 仕様書 超音波システム研究所 Ver ３.００ 1

A 超音波の音圧測定解析システム SSP-2012 「超音波テスターＮＡ」（オシロスコープ 100MHz タイプ） A-1 超音波洗浄機の音圧測定専用プローブ 1 本 オリジナル超音波プローブ（標準タイプ） 数量 １本 品番 １２０Ａ１６：タイプＡ コード長さ １０００ｍｍ 先端部（ステンレス） １３０ｍｍ 重量 ７６ｇ コード太さ 直径３ｍｍ （参考規格 ICE-61010 CATII） 注意 プローブの先端部（ステンレスの部分）を水槽内の液に入れる場合 プローブは、洗濯バサミの圧力程度で固定する （強すぎたり、弱すぎたりすると、ノイズの原因になります 強すぎ：レンズ効果により特定の周波数のノイズ 弱すぎ：低周波の揺れによるノイズ ） 注意 プローブの先端部は振動の検出部です 取り扱いに注意してください 注：製造方法について、多数のノウハウがあります コンサルティング提供しています、興味のある方はメールでお問い合わせください 2

A-1 超音波測定汎用プローブ １本 オリジナル超音波プローブ（汎用タイプ） 数量 １本 品番 １２０Ｂ２５：タイプＣ コード長さ １０００ｍｍ 先端部（圧電素子） 直径２２ｍｍ 重量 ４０ｇ 接続プラグ ＢＮＣ コード太さ 直径３ｍｍ （参考規格 ICE-61010 CATII） 上記２種類のプローブについて、基本性能は全く同様です 超音波素子のシリコーン塗布について 超音波のダイナミック特性に対応するためのノウハウとして 複数の異なる（種類・色・・）シリコーンを複雑な形状で塗布しています 製品として、表面のきれいさには問題があると思いますが 性能を優先させるためこのような状態で販売しています 3

A-2 オシロスコープセット （オシロスコープ ・帯域幅：１００ＭＨｚ・ビット数：８ビット・バッファ：１２８メガサンプル） ＵＳＢオシロスコープ Ｐｉｃｏｓｃｏｐｅ２２０８Ｂ （製造メーカー Pico Technology Limited） ■主な仕様 ・チャンネル数：2ch ・帯域幅：100MHz ・最大サンプリングレート：1GS/s(1ch 使用時) ・バッファメモリ：128 メガサンプル ・入力範囲：±20mV~±20V ・AWG帯域幅：1MHz ■セット内容 ・製品本体 ・オシロスコーププローブ(60MHz)×2 本 ・USBケーブル(A-B) ・インストールガイド(英文) 4

A-3 解析ソフト・説明書・各種インストールセット１式 （ＵＳＢメモリー） 5

B2 超音波発振システム（２０ＭＨｚ）USP-2021-20MHz ＦＹ３２２４Ｓ B2-1 ＦｅｅｌＴｅｃｈ 任意波形 周波数計 DDS信号発生器 ファンクションジェネレータ（FY3224S） KKmoon D D S 信号発生器 12ビット 250MSa/s 正弦波 24MHz 仕様： 主な特徴周波数範囲の正弦波 ノーマルモード：0Hz〜24MHz 方形波：0Hz〜6MHz 出力変調 周波数スイープ 波形タイプ正弦/方形/のこぎり波、任意波形リフティング 波形長：2048ポイント サンプリングレート：250MSa/s 波形の振幅分解能：12ビット 最小周波数分解能：10MHz 振幅範囲 5mVp-p〜20Vp-p 出力インピーダンス：50Ω（±10％） 6

B2-2 デュアルチャンネル信号発生器：説明資料 （ＵＳＢメモリー １個 簡易操作資料 １部） オリジナル初期設定 ＦＹ３２２４Ｓ ファンクションジェネレータ（B2-2）のオリジナル初期設定 デュアルチャンネル信号発生器 250MSa / s 24MHz ファンクションジェネレータの発振条件について ＣＨ１、ＣＨ２、出力、波形、スイープ条件・・・推奨設定 ファンクションジェネレータ内部のオリジナルノウハウ設定 発振条件の設定（洗浄・加工・攪拌・・への標準設定） 2023 年＊月＊＊日 （初期設定は下記の通り LOAD０１－０９ に対して行います LOAD１０－１９は未設定です、自由に設定・変更して下さい） LOAD０１－０９設定 ｃｈ１ 矩形波 ４７．１％(duty) ９．０ＭＨｚ 出力 １３．５Ｖ ｃｈ２ 矩形波 ４６．９％ (duty) １２．０ＭＨｚ 出力 １３．８Ｖ 7

ＦＹ３２２４Ｓ：スイープ発振条件の設定 操作：スイープ発振条件設定 推奨 3～２０MHｚ ５秒 8

B-3 超音波発振制御プローブ オリジナル超音波発振制御プローブ ２本 超音波発振制御プローブ UPP-2019 品番 ３００Ａ３０：タイプＲ１ コード長さ １８００ｍｍ 先端部（圧電素子） 直径３０ｍｍ 重量 ６０－８０ｇ 接続プラグ ＢＮＣ 最大出力 ２０Ｖ（推奨 １０－１５Ｖ） 最大発振周波数 ２５ＭＨｚ（推奨 ２０ＭＨｚ以下） 注：最大出力、最大発振周波数以下の範囲で使用してください 注意 プローブの先端部（超音波発生部分）を水槽内の液に入れる場合 プローブは、対象物あるいは治工具・・に、 洗濯バサミの圧力程度で固定すると応力分布と伝搬効率が最適化します あるいは、次ページ写真のように自然放置（つるす、置く）してください （大きな負荷がかかると低周波の共振現象発生の原因になります） 注意 プローブの先端部は振動の発生部です、取り扱いに注意してください 9

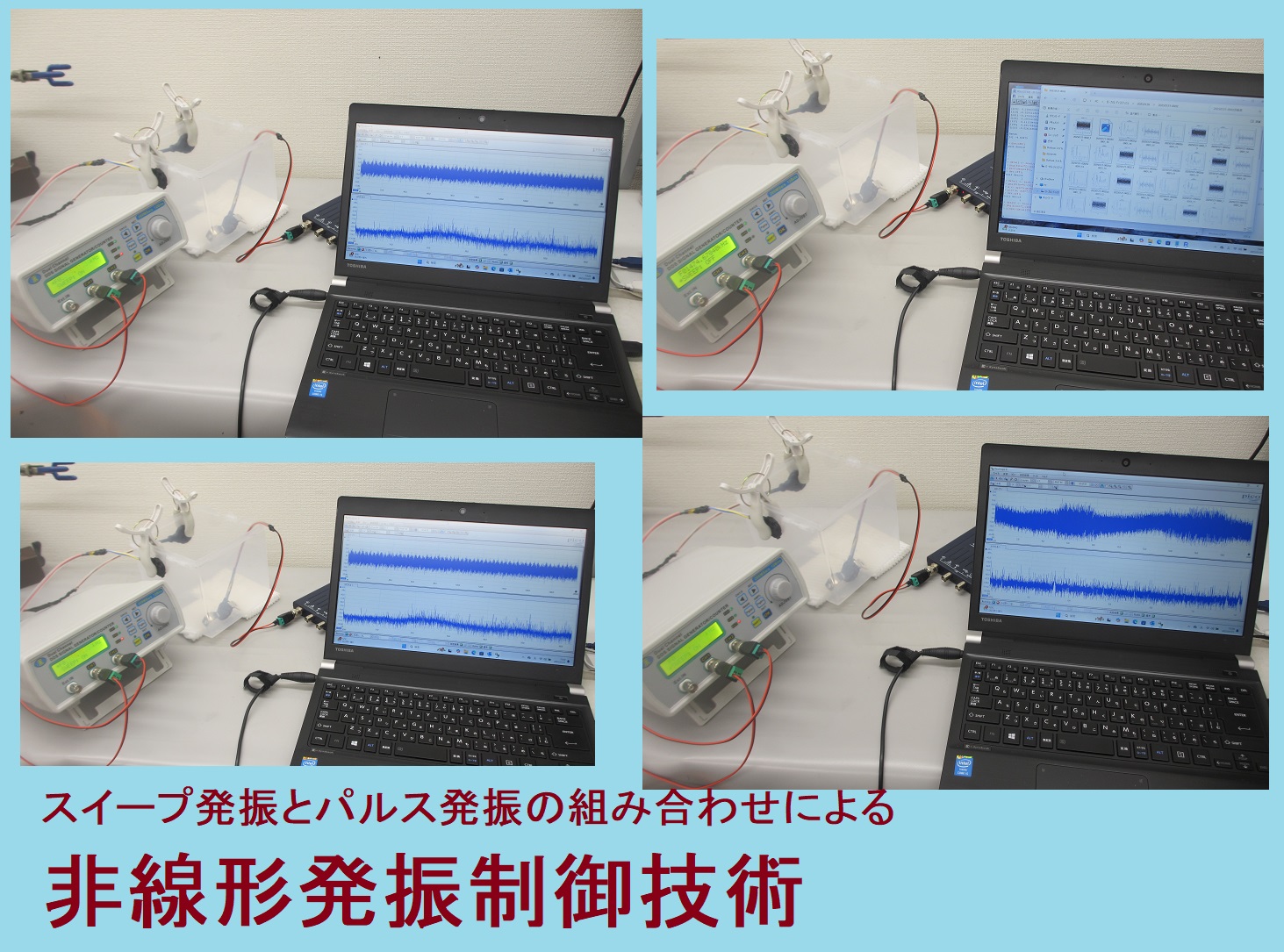

使用事例 10

11

12

13

14

15

アフターサービスについて ■保証期間 お求めの日から6ヶ月間とします。 特殊な使い方をされる場合は 保償期間内でも有償修理となることがあります。 ■保証期間中、修理を依頼されるとき 保証期間内でも次のような場合は、保証が適用されませんのでご了承ください。 ●注意事項を怠ったためによる損傷または故障 ●移動または保管管理面不備のために生じた損傷または故障 ●お客様による不当な修理や改造がされた場合の損傷または故障 ●火災・地震・浸水・その他天災などによる損傷または故障 ■保証期間経過後、修理を依頼されるとき 修理により製品の機能が維持できると判断された場合は、 ご希望により有償で修理いたします。 ■修理用性能部品の最低保有期間 修理用性能部品（機能維持のために必要な部品）は、最低３年間保有しています。 ■この保証について この保証は日本国内のみ有効です。 This Warranty is valid only in Japan. ■その他不明な点は 保証期間中の修理などアフターサービスについて、 不明な点は超音波システム研究所へお問い合わせ下さい。 ご連絡いただきたい内容 ・ご住所、ご氏名（会社名、職場）、電話番号（内線番号） ・製品名、型式（ＴＹＰＥ）、製品番号（Ｎｏ．）、ご購入日 ・故障または異常の内容（症状） 便利メモ・おぼえのため記入されると便利です。 ご購入店名 超音波システム研究所 超音波システム １0０ＭＨｚタイプ 品番 US-20223xxxx ご購入 2023年ｘｘ月xx日 超音波測定システム SSP-2012（100MHz） 年月日 超音波発振システム USP-2021-20MHz 番号 日付 変更内容 Ｖｅｒ． 作成 １ 2020.05.03 新規発行 0.10 斉木 ２ 2020.05.25 実施例追加 1.00 斉木 ３ 2021.03.26 変更：最大発振周波数 25MHz 1.00 斉木 （推奨 ２０ＭＨｚ以下） ４ 2021.08.21 Ａ社、Ｂ社、・・・販売対応 2.00 齋木 ５ 2021.10.22 正式品番設定 2.10 齋木 スイープ発振実施例追加 ６ 2023.01.06 オシロスコープ（100MHz）変更 3．00 斉木 以上 16
