３ＭＨｚ～２０ＭＨｚのスイープ発振制御による表面処理 （表面残留応力の緩和・均一化技術 超音波発振システム ２０ＭＨｚ）
製品カタログ
メガヘルツの超音波の発振制御が容易にできる 「発振システム（２０ＭＨｚ）」
超音波システム研究所（所在地：東京都八王子市）は、
メガヘルツの超音波の発振制御が容易にできる
「発振システム（２０ＭＨｚ）」を製造販売しています。
システム概要（超音波発振システム（２０ＭＨｚ））
内容（２０ＭＨｚタイプ）
超音波発振プローブ ２本
ファンクションジェネレータ １式
操作説明書 １式（ＵＳＢメモリー）
特徴（２０ＭＨｚタイプ）
＊超音波発振周波数
仕様 ２０ｋＨｚ から ２５ＭＨｚ
＊出力範囲 ５ｍＶｐ－ｐ～２０Ｖｐ－ｐ
＊サンプリングレート：２００ＭＳａ／ｓ
市販のファンクションジェネレータを利用したシステムです
目的に応じたファンクションジェネレータをセットにして
見積価格を提案します
標準参考例
発振システム２０ＭＨｚ ８万円～
音圧測定解析システム「超音波テスターＮＡ」で
超音波の伝搬状態を確認することを推奨します
このカタログについて
| ドキュメント名 | ３ＭＨｚ～２０ＭＨｚのスイープ発振制御による表面処理 （表面残留応力の緩和・均一化技術 超音波発振システム ２０ＭＨｚ） |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 2.3Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 超音波システム研究所 (この企業の取り扱いカタログ一覧) |

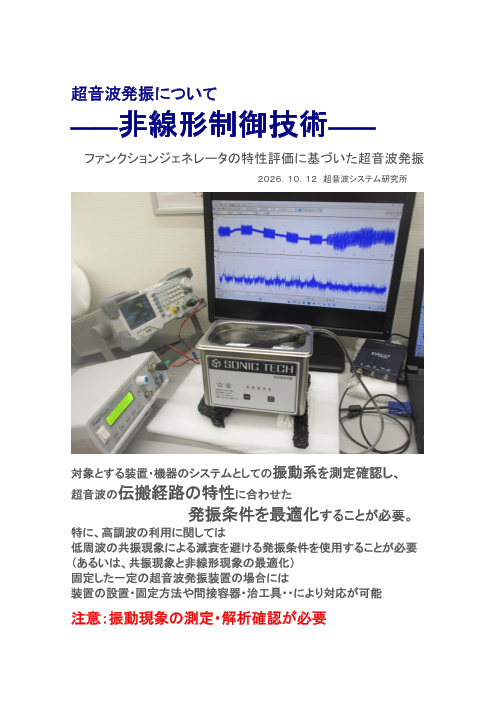

この企業の関連カタログ
このカタログの内容
Page1
超音波発振システム（20MHzタイプ）
USP-2022-20MHz
カタログ
超音波の発振を行うシステム
内容
超音波発振専用プローブ ２本
ファンクションジェネレータ １式
説明書 １式（ＵＳＢメモリー）
超音波システム研究所 Ver １.００
市販のファンクションジェネレータを利用したシステムです
1
Page2
オリジナル超音波発振専用プローブ（標準タイプ）
超音波発振プローブ UPP-2019
数量 2本
品番 ３００Ａ２８：タイプＲ１
コード長さ １４０ｃｍ±５ｃｍ
先端部（圧電素子） 直径２５－５０ｍｍ
重量 ５１ｇ 接続プラグ ＢＮＣ
最大出力 ２０Ｖ（推奨 １０－１５Ｖ）
最大発振周波数 ２５ＭＨｚ（推奨 ２３ＭＨｚ以下）
注：最大出力、最大発振周波数以下の範囲で使用してください
注意
プローブの先端部（超音波発生部分）を水槽内の液に入れる場合
プローブは、対象物あるいは治工具・・に、
洗濯バサミの圧力程度で固定すると応力分布と伝搬効率が最適化します
あるいは、自然放置（つるす、置く）してください
（大きな負荷がかかると低周波の共振現象発生の原因になります ）
注意
プローブの先端部は振動の発生部です、取り扱いに注意してください
2
Page3
ファンクションジェネレータ（MHS-5200A）
KKmoon D D S 信号発生器 200MSa / s 25MHz
仕様：
主な特徴周波数範囲の正弦波
ノーマルモード：0Hz〜25MHz
方形波：0Hz〜6MHz 三角波：0Hz〜6MHz
ノコギリ波：0Hz〜6MHz 任意波形：0Hz〜6MHz
TTL デジタル信号波の中 0Hz〜6MHz
出力変調周波数スイープ
波形タイプ正弦/トライアングル/方形/のこぎり波、任意波形リフティング
波形長：2048 ポイント
サンプリングレート：200MSa/s
波形の振幅分解能：12 ビット
最小周波数分解能：10MHz
周波数誤差：+/- 5 * 10 ^（ - 6）
周波数安定度：±1 * 10 ^（ - 6）
振幅範囲 5mVp-P〜20Vp-p
出力インピーダンス：50Ω（±10％）
振幅分解能 1mVp-P（-20dB 減衰）10mVp-p（減衰なし）
範囲-120％〜120％（バイアス電圧及び信号振幅の比）をオフセット
3
Page4
ファンクションジェネレータ（FY3224S）
ＦｅｅｌＴｅｃｈ D D S 信号発生器 250MSa / s 24MHz
仕様：
主な特徴周波数範囲の正弦波
ノーマルモード：0Hz〜24MHz
方形波：0Hz〜6MHz
出力変調 周波数スイープ
波形タイプ正弦/方形/のこぎり波、任意波形リフティング
波形長：2048 ポイント
サンプリングレート：250MSa/s
波形の振幅分解能：12 ビット
最小周波数分解能：10MHz
振幅範囲 5mVp-P〜20Vp-p
出力インピーダンス：50Ω（±10％）
4
Page5
ファンクションジェネレータ（MHS-5200A）
超音波発振プローブ 標準型１
ファンクションジェネレータ（FY3224S）
超音波発振プローブ 標準型１
5
Page6
ファンクションジェネレータ（FY3224S）
超音波発振プローブ 標準型２
ファンクションジェネレータ（MHS-5200A）
超音波発振プローブ 標準型２
6
Page7
ファンクションジェネレータ（MHS-5200A）
超音波発振プローブ 特別対応１
ファンクションジェネレータ（FY3224S）
超音波発振プローブ 特別対応１
7
Page8
ファンクションジェネレータ（FY3224S）
超音波発振プローブ 標準型３
ファンクションジェネレータ（MHS-5200A）
超音波発振プローブ 標準型３
8
Page9
ファンクションジェネレータ（MHS-5200A）
超音波発振プローブ 特別対応２
ファンクションジェネレータ（FY3224S）
超音波発振プローブ 特別対応２
9
Page10
ファンクションジェネレータ（FY3224S）
超音波発振プローブ 特別対応３
ファンクションジェネレータ（MHS-5200A）
超音波発振プローブ 特別対応３
10
Page11
ファンクションジェネレータ（MHS-5200A）
超音波発振プローブ 標準型４
ファンクションジェネレータ（FY3224S）
超音波発振プローブ 標準型４
11
Page12
ファンクションジェネレータ（FY3224S）
超音波発振プローブ 標準型５
ファンクションジェネレータ（MHS-5200A）
超音波発振プローブ 標準型５
12
Page13
ファンクションジェネレータ（MHS-5200A）
超音波発振プローブ 標準型６
ファンクションジェネレータ（FY3224S）
超音波発振プローブ 標準型６
13
Page14
ファンクションジェネレータ（FY3224S）
超音波発振プローブ 標準型７
ファンクションジェネレータ（MHS-5200A）
超音波発振プローブ 標準型７
14
Page15
ファンクションジェネレータ（MHS-5200A）
超音波発振プローブ 特別対応４
ファンクションジェネレータ（FY3224S）
超音波発振プローブ 特別対応４
15
Page16
ファンクションジェネレータ（FY3224S）
超音波発振プローブ 特別対応５
ファンクションジェネレータ（MHS-5200A）
超音波発振プローブ 特別対応６
16
Page17
ファンクションジェネレータ（FY3224S）
超音波発振プローブ 特別対応７
ファンクションジェネレータ（MHS-5200A）
超音波発振プローブ 特別対応８
17
Page18
ファンクションジェネレータ（FY3224S）
超音波発振プローブ 特別対応９
18
Page19
19
Page20
音圧測定解析システム「超音波テスターＮＡ」で
超音波の伝搬状態を確認することを推奨します
超音波発振システム 20MHz タイプ
http://ultrasonic-labo.com/wp-
content/uploads/cec37b87b71060c758e71ebe14a0b5c4.pdf
参考動画
https://youtu.be/N90dIJtOak8 https://youtu.be/BrNxq2zTfZ8
https://youtu.be/pzGW5rZsar0 https://youtu.be/EBVKMPIziL4
https://youtu.be/lITaHQQRBQU https://youtu.be/XBJU25CuTY8
https://youtu.be/bkmJGLIJmgs https://youtu.be/YO6GFaa07Cw
https://youtu.be/tSHxH20yH5A https://youtu.be/Acihx_jqJSU
20
