超音波振動が伝搬する現象に関する分類方法を開発
超音波システム研究所は、
超音波伝搬状態の測定・解析により、
超音波振動が伝搬する現象に関する分類方法を開発しました。
この分類方法は、
超音波の伝搬状態に関する
主要となる周波数（パワースペクトル）の
ダイナミック特性（非線形現象の変化）により
線形・非線形の共振効果を推定します。
これまでのデータ解析から
効果的な利用方法を
以下のような
４つのタイプに分類することができました。
１：線形型
２：非線形型
３：ミックス型
４：変動型
さらに変動型は、以下のような
３つのタイプに分類することができました。
１：線形変動型
２：非線形変動型
３：ミックス変動型（ダイナミック変動型）
上記の各タイプに基づいた装置開発・制御設定・検査・・・
超音波技術の応用に関して成功事例が多数あります。
特に、
安定性・変化の状態・・・に関して
周波数成分による詳細な分類により、
目的と効果に対する、効率のよい
各種条件の設定・調整が可能になりました。
さらに、洗浄に関しては
汚れの特性やバラツキに関する情報が得られにくいため
このような分類をベースに実験確認することで
効果的な超音波制御が、実現します。
その他の応用事例
超音波洗浄機の評価、超音波振動子の評価、・・・
超音波加工・溶接・曲げ・・・振動現象の制御
超音波による化学反応促進・抑制（例 めっき）処理
表面を伝搬する超音波振動の特性による表面検査・表面処理
液体・気体・弾性体（粉末・・）に対する
超音波（攪拌・乳化・分散・粉砕・表面の均一化・・・・）処理
その他
このカタログについて
| ドキュメント名 | 超音波の音圧測定解析に基づいた、超音波伝搬現象の分類 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 3.2Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 超音波システム研究所 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容
Page1
超音波の音圧測定解析に基づいた、
超音波伝搬現象の分類
超音波システム研究所は、
超音波伝搬状態の測定・解析により、
超音波振動が伝搬する現象に関する分類方法を開発しました。
この分類方法は、
超音波の伝搬状態に関する
主要となる周波数（パワースペクトル）の
ダイナミック特性（非線形現象の変化）により
線形・非線形の共振効果を測定解析評価する技術に基づいています。

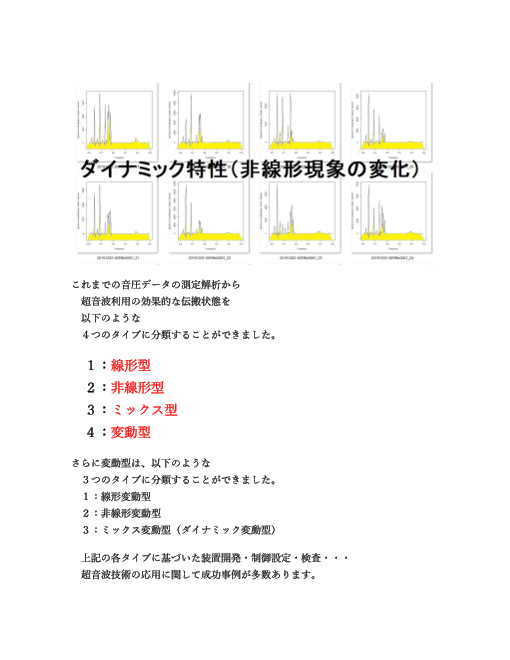

Page2
これまでの音圧データの測定解析から
超音波利用の効果的な伝搬状態を
以下のような
４つのタイプに分類することができました。
１：線形型
２：非線形型
３：ミックス型
４：変動型
さらに変動型は、以下のような
３つのタイプに分類することができました。
１：線形変動型
２：非線形変動型
３：ミックス変動型（ダイナミック変動型）
上記の各タイプに基づいた装置開発・制御設定・検査・・・
超音波技術の応用に関して成功事例が多数あります。

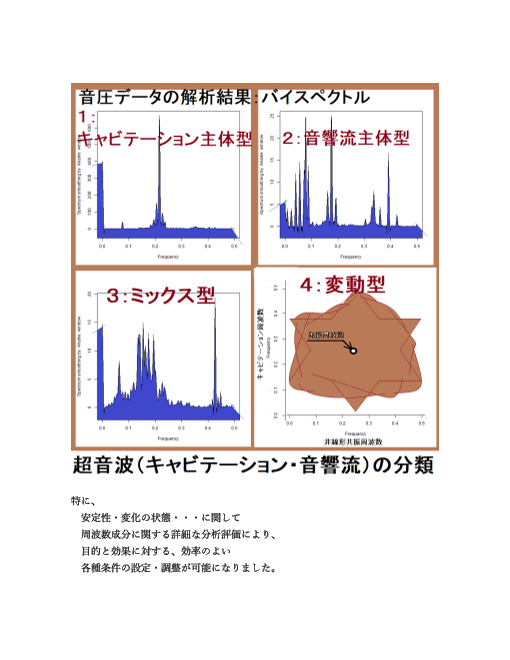

Page3
