立型マシニングをベースに横型マシニング主軸を
載せたハイブリット構造！
＃50 の強力主軸。主軸回転はギアボックス付きで
低回転高トルクを実現！
間口2m のコンパクトサイズ！ !
全面カバーで切粉、クーラントの飛散を防止し、
ツールは4 本の予備ツールが収納可能！！
関連メディア
このカタログについて
| ドキュメント名 | スリ割・キー溝専用機 FT-50 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 1.1Mb |
| 登録カテゴリ | |
| 取り扱い企業 | 高松機械工業株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

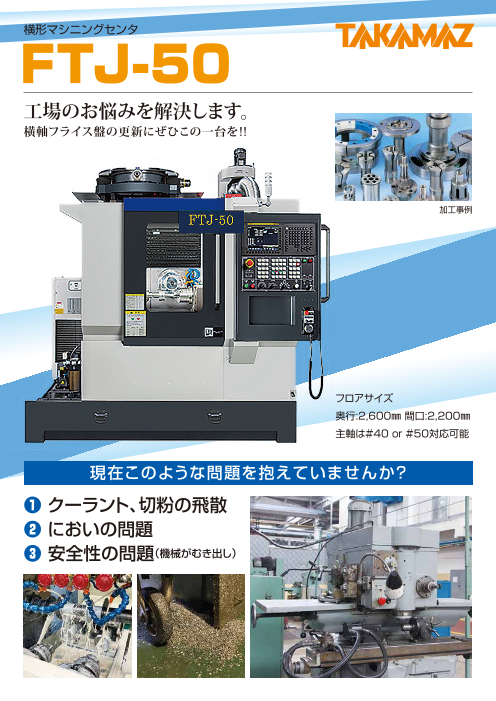

Page1
NEW
スリ割・キー溝専用機 ！！
ポイント
立型マシニングをベースに横型マシニング主軸を FTJ-50
載せたハイブリット構造！
＃50 の強力主軸。主軸回転はギアボックス付きで
低回転高トルクを実現！
間口 2m のコンパクトサイズ！ !
全面カバーで切粉、クーラントの飛散を防止し、
ツールは 4本の予備ツールが収納可能！！ ＦＴＪ-50
エフ・ティ・ジャパンお問合せ先 TEL(076)274-1988 FAX(076)274-8530
Page2
特殊加工専用横軸 ＦＴＪ-50
機械仕様
回転数 MAX.1.500min-1 ギアボックス付
主軸 主軸テーパシャンク 7/24テーパNo.50（BBT-50）
スピンドルエアシーリング 有
最大移動量 X:220mm Y:350mm Z:160mm リニアガイド
プリテンションボールネジ X/Y/Z軸
刃物台
工具数 スイングアームタイプATC、マガジン4本
早送り速度 X:40m/min-1 Y:24m/min-1 Z:40m/min-1
AC主軸モータ ギアボックス2K250 FANUC α22（11/15kw）
X:FANUC α12i（3kw）
モータ
AC送り軸モータ Y:FANUC α22i（4kw）
Z:FANUC α12i（3kw）
6～8bar
エア 使用エア圧力
（0.6～0.8）
FANUC制御装置 0i-MF
コントローラ
プログラム記憶容量 2mb
標準仕様
スプラッシュガード（天井カバー付）
クランプ/アンクランプ装置（主軸）
クーラント 180L
クーラントポンプ 1.51kw
自動潤滑装置（ボールネジ/リニアガイド）
主軸エアブロー （主軸テーパ清掃用）
ワークエアブロー （刃物兼用）
クーラント装置/後方切粉流し
リジットタップ
3色シグナルタワー
ドアインターロック 正面のみ
熱交換器 RS232C/機内照明灯
防塵型電気BOX / 油水分離箱
標準チップコンベアなし （切粉は手がき排出）
レベリングボルト＆敷板セット＆工具箱
MPG（スライド用ハンドル手パ）
取扱説明書 （英文1部 FANUCは和文1部）
その他
操作パネルは英語+シンボル、アラームは英語
警告シールは日本語、NC表示は日本語
機械塗装色は標準
機械保障 1年
FANUC保守契約（輸入後2年）
バルブ制御はAC110V
