GTW社製 試験機用ダイナモ向け高回転・高トルク電動モータ

事例紹介
東海貿易株式会社
お問い合わせ
電話でお問い合わせ

ＥＶ及びｅＶＴＯＬ開発のため、世界最高クラスの高回転・高トルクダイナモ向け電動モータを提供。
GTW社はドイツのベアリング産地であるシュバインフルート市に所在し、独自のベアリング技術によって高回転・高精密な電動モータ、ハイエンドな高速スピンドルおよびフライホイールを設計・製造しております。

近年、ＥＶ及びｅＶＴＯＬの開発に向け、高速・高トルクのダイナモメータの需要が高まっているため、GTW社は世界最高クラスのダイナモメータを開発し、試験機システムメーカーに提供しています。

特長：
■ 強力な設計・プロセス解析能力
■ 高出力・高トルク仕様に対応
■ 高精密スピンドルユニットの設計・製造
振れ精度：アキシャル＆ラジアル方向２μ以下、
　 環境槽などカスタマイズ対応可能
■ 多様なカップリング及びクランプ方式を提供
■ 独自のモータエレメント及び軸受け潤滑技術を提供
■ 高度なシステム全般振動シミュレーション解析能力

◆詳細は資料をダウンロードしご覧いただくか、弊社までお気軽にお問い合わせ下さい。

このカタログについて

ドキュメント名 GTW社製 試験機用ダイナモ向け高回転・高トルク電動モータ
ドキュメント種別 事例紹介
ファイルサイズ 5Mb
登録カテゴリ
取り扱い企業 東海貿易株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

この企業の関連カタログの表紙
Angem社 ドラム式自動スプレー塗装機
製品カタログ

東海貿易株式会社

この企業の関連カタログの表紙
LUBBERING社 ファスニングツール、オフセット型ギアヘッド L.SP3
製品カタログ

東海貿易株式会社

このカタログの内容

Page1

スライド 1

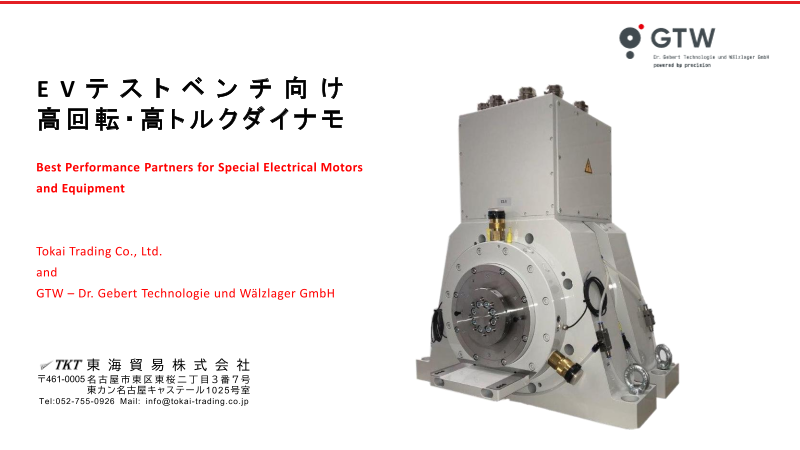

試 験 機 及 び 産 業 機 械 向 け 高 回 転 ・ 高 出 力 電 動 モ ー タ Best Performance Partner for Special Electrical Motors お問い合わせ 東 海 貿 易 株 式 会 社 〒461-0005 名 古 屋 市 東 区 東 桜 二 丁 目 ３ 番 ７ 号 東カン名古屋キャステール1025号室 Tel:052-755-0926 Mail: info@tokai-trading.co.jp
Page2

スライド 2

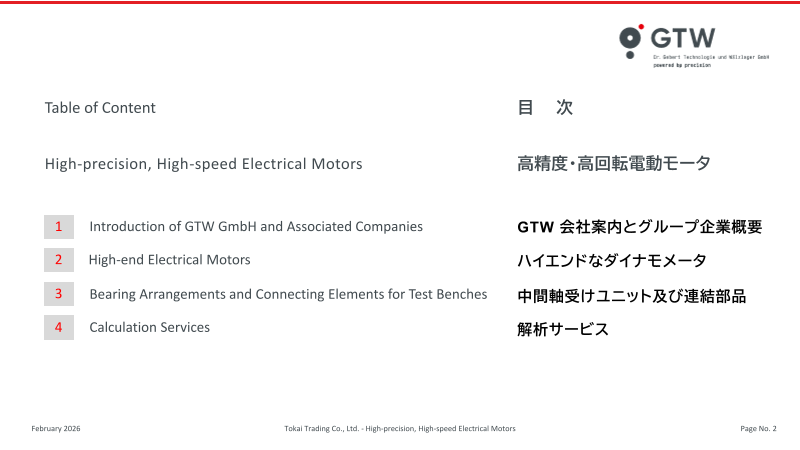

目 次 高回転・高出力電動モータ 1 GTW 会社案内と関連企業概要 2 ハイエンドな電動モータ 3 スピンドルユニット及び連結部品 4 解析サービス 19th of May 2022 High-precision, High-speed Electrical Motors Page No. 2
Page3

スライド 3

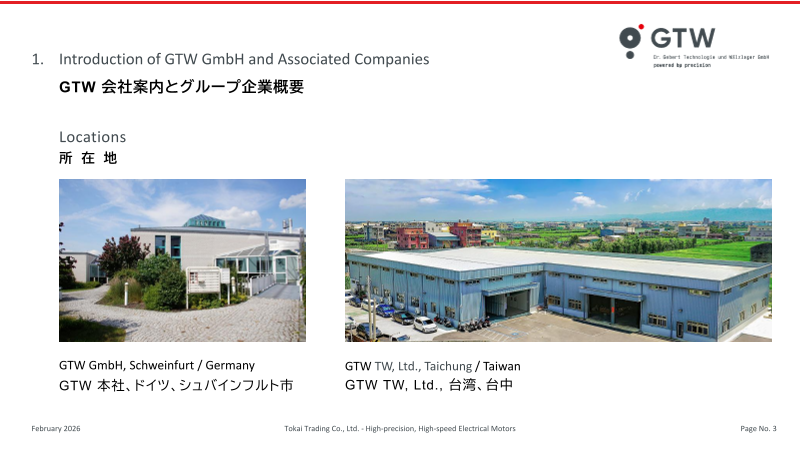

1. GTW 会社案内と関連企業概要 1.1 所 在 地 GTW 本社、ドイツ、シュバインフルト市 GTW TW, Ltd., 台湾、台中 High-precision, High-speed Electrical Motors Page No. 3
Page4

スライド 4

1. GTW 会社案内と関連企業概要 1.2 GTW グループ構成  R＆D開発 GTW GmbH  設計＆エンジニアリング ドイツ  電動モータ  スピンドル（プロトタイプ）  フライホイール及び特殊設備 GTW TW, Ltd. CSPG, Inc. 台 湾 中 国  スピンドル＆モータ アフターサービス  高速スピンドル  据付サポート  電動モータ  ロータリテーブル、エンコーダ、  営業＆エンジニアリング ロータリジョイント、潤滑システム TW High-precision, High-speed Electrical Motors Page No. 4
Page5

スライド 5

1. GTW 会社案内と関連企業概要 1.3 主要製品 工作機械向け 産業機械向け高速モータ ビルドイン式スピンドル 高回転・高出力 例： 30,000 rpm & 120 kW (All-In-One) 試験機ダイナモ向けモータ 例： 30,000 rpm / 200 kW / 250 Nm 航空機製造、自動車製造及びロボット搭載向け コンプレッサー、ファン及びポンプ向け 例： 25,000 rpm & 450 kW & 600 Nm (All-In-One) テストベンチ向け High-precision, High-speed Electrical Motors Page No. 5
Page6

スライド 6

1. GTW 会社案内と関連企業概要 1.4 製造現場 工場入口 組み立て工場 温度管理付きクリーンルーム クラス 100,000 部品加工： 自社製品搭載の工作機械を使用 自社製24.000rpm ビルドイン スピンドル及び 高精度ロータリテーブルを搭載 High-precision, High-speed Electrical Motors Page No. 6
Page7

スライド 7

1. GTW 会社案内と関連企業概要 1.4 製造現場 旋削/研削複合スピンドルの組付け 軸受け予圧調整 High-precision, High-speed Electrical Motors Page No. 7
Page8

スライド 8

1. GTW 会社案内と関連企業概要 1.4 製造現場 電気制御盤の製造とセンサーシステムの構築 自社開発の軸受け自動洗浄機 High-precision, High-speed Electrical Motors Page No. 8
Page9

スライド 9

1. GTW 会社案内と関連企業概要 1.5 バランス及び性能テスト装置 G-tech 社製バランステスト機 （振動レベル G0.4以下） スピンドルテスト用ハイデンハイン社製コンバータ付き 最新テストベンチ High-precision, High-speed Electrical Motors Page No. 9
Page10

スライド 10

目 次 高回転・高出力電動モータ 1 GTW 会社案内と関連企業概要 2 ハイエンドな電動モータ 3 スピンドルユニット及び連結部品 4 解析サービス High-precision, High-speed Electrical Motors Page No. 10
Page11

スライド 11

2 ハイエンドな電動モータ 2.1 テストベンチ用ダイナモ向け、画期的な同期モータ 出 力 P (S1) = 370 kW (オプション 500 kW) トルク M (S1) = 426 Nm（オプション 500 Nm） 速 度 speed = 28,000 rpm 潤滑 lubrication = オイル/エア oil-air 振動 vibrations < 0.5 mm/s 特殊高効率固定子設計 高速回転にも関わらず 驚異的な低振動を実現！ High-precision, High-speed Electrical Motors Page No. 11
Page12

スライド 12

2 ハイエンドな電動モータ 2.2 テストベンチ用ダイナモ向け、画期的な同期モータ 出 力 P (S1) = 620 kW (オプション 720 kW) トルク M (S1) = 510 Nm （オプション 650 Nm） 速 度 speed = 25,000 rpm 潤滑 lubrication = オイル/エア oil-air 振動 vibrations < 0.8 mm/s ダイナモ向け高回転モータ ハイエンドな軸受け技術 世界最高パフォーマンスを実現！ ※ 2022年６月 Automotive Testing Expo Europe にて 自社調査による。 High-precision, High-speed Electrical Motors Page No. 12
Page13

スライド 13

2 ハイエンドな電動モータ 2.3 テストベンチ用ダイナモ向け、高回転・高トルク同期モータ 出 力 P(S1/S6) = 510 kW / 660 kW トルクM(S1/S6) = 885 Nm / 1145 Nm 速 度 speed = 18,000 rpm 潤滑 lubrication = オイル/エア oil-air 振動 vibrations < 0.9 mm/s ラジアルブレ radial runout < 0.003 mm トルクメータ取付アダプタ付き オプション： シャフト冷却搭載可能 High-precision, High-speed Electrical Motors Page No. 13
Page14

スライド 14

2 ハイエンドな電動モータ 2.4 コンプレッサー向け 高効率同期モータ 出 力 P (S1) = 89 kW トルク M (S1) = 52 Nm 速 度 speed = 25,700 rpm 潤滑 lubrication = グリース再給脂 効率 efficiency = 97.8 % コンプレッサー向け ウルトラ長寿命軸受け： 24 時間連続運転に対応 特殊高効率モータ固定子 High-precision, High-speed Electrical Motors Page No. 14
Page15

スライド 15

2 ハイエンドな電動モータ 2.5 騒音テストベンチ向け 高負荷同期モータ 出 力 P(S1) = 42 kW トルク M(S1) = 90 Nm 速 度 speed = 20,000 rpm 潤滑 lubrication = 封入グリース grease for life 軸受サイズ bearing size = 70 mm ラジアル負荷 radial loading < 3500 N 騒音 noise emission < 40 dB(A) 20,000 rpm時におけるラジアル 方向のベルト負荷： 3,500 N 封入グリース潤滑方式採用 High-precision, High-speed Electrical Motors Page No. 15
Page16

スライド 16

2 ハイエンドな電動モータ 2.6 軸受け試験機向け 高回転・高出力同期モータ 出 力 P (S1) = 45 kW トルク M (S1) = 15 Nm 速 度 speed = 60,000 rpm 潤滑 lubrication = オイル/エア 振動 vibrations < 0.8 mm/s 実証済みの 高回転アプリケーション High-precision, High-speed Electrical Motors Page No. 16
Page17

スライド 17

2 ハイエンドな電動モータ 2.7 ターボチャージャー試験機向け 高回転モータ 出 力 P (S1) = 10 kW トルク M (S1) = 2 Nm 速 度 speed = 80,000 rpm 潤滑 lubrication = オイル/エア 振動 vibrations < 0.6 mm/s 電動ターボ試験機向け、 オプション: 150,000rpm迄対応 RunBe Max.Speed =150,000rpm Power (S1) = 11.4 kW High-precision, High-speed Electrical Motors Page No. 17
Page18

スライド 18

2 ハイエンドな電動モータ 2.8 テストベンチダイナモ向け 誘導 モータ 出 力 P(S1/S6) = 210 kW / 295 kW トルクM(S1/S6) = 400 Nm / 560 Nm 速 度 speed = 20,000 rpm 潤滑 lubrication = グリース再給脂 grease replenishing 振動 vibrations < 1 mm/s ラジアルブレ radial runout < 0.002 mm High-precision, High-speed Electrical Motors Page No. 18
Page19

スライド 19

2 ハイエンドな電動モータ 2.9 ダルムシュタット大学向け、高出力・高トルクGTWテストベンチ モータ MOTOR カップリング 治具 COUPLING TOOL スピンドル SPINDLE 独立政府機構の指導による 電動モータ試験 トルクメータ TORQUE MEASURING ビルドイン スピンドル SYSTEM Built-in spindle モータ： 250 Nm / 18,000 rpm High-precision, High-speed Electrical Motors Page No. 19
Page20

スライド 20

目 次 高回転・高出力電動モータ 1 GTW 会社案内と関連企業概要 2 ハイエンドなダイナモメータ 3 スピンドルユニット及び連結部品 4 解析サービス High-precision, High-speed Electrical Motors Page No. 20
