デジタルマルチメータ（高入力インピーダンスモデル） RD701

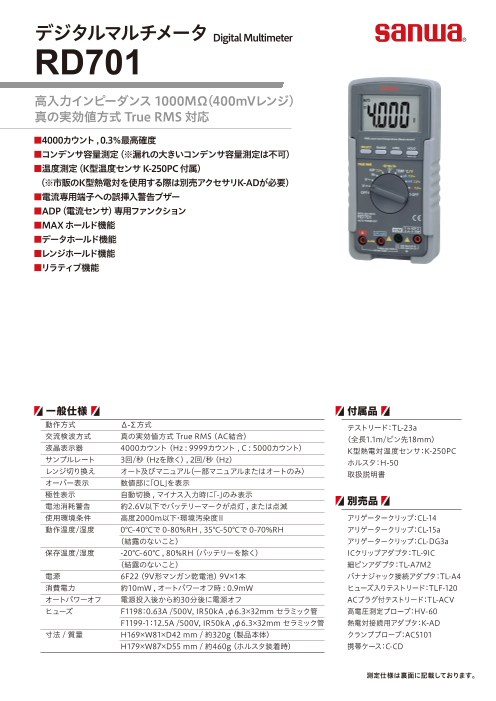

デジタルマルチメータDigital Multimeter RD701 メーカー希望小売価格 ￥14,800(税込￥16,280) 高入力インピーダンス 1000MΩ(400mVレンジ) 真の実効値方式 True RMS 対応 ■4000カウント , 0.3％最高確度 ■コンデンサ容量測定 (※漏れの大きいコンデンサ容量測定は不可) ■温度測定 (K型温度センサ K-250PC 付属) (※市販のK型熱電対を使用する際は別売アクセサリK-ADが必要) ■電流専用端子への誤挿入警告ブザー ■ADP (電流センサ) 専用ファンクション ■MAX ホールド機能 ■データホールド機能 ■レンジホールド機能 ■リラティブ機能 一般仕様 付属品 動作方式 Δ-Σ方式 テストリード：TL-23a 交流検波方式 真の実効値方式 True RMS (AC結合) (全長1.1m/ピン先18mm) 液晶表示器 4000カウント (Hz : 9999カウント , C : 5000カウント) K型熱電対温度センサ：K-250PC サンプルレート 3回/秒 (Hzを除く) , 2回/秒 (Hz) ホルスタ：H-50 レンジ切り換え オート及びマニュアル(一部マニュアルまたはオートのみ) 取扱説明書 オーバー表示 数値部に｢OL｣を表示 極性表示 自動切換 , マイナス入力時に｢-｣のみ表示 電池消耗警告 約2.6V以下でバッテリーマークが点灯 , または点滅 別売品 使用環境条件 高度2000m以下･環境汚染度Ⅱ アリゲータークリップ：CL-14 動作温度/湿度 0℃~40℃で 0-80%RH , 35℃~50℃で 0-70%RH アリゲータークリップ：CL-15a (結露のないこと) アリゲータークリップ：CL-DG3a 保存温度/湿度 -20℃~60℃ , 80%RH (バッテリーを除く) ICクリップアダプタ：TL-9IC (結露のないこと) 細ピンアダプタ：TL-A7M2 電源 6F22 (9V形マンガン乾電池) 9V×1本 バナナジャック接続アダプタ：TL-A4 消費電力 約10mW , オートパワーオフ時 : 0.9mW ヒューズ入りテストリード：TLF-120 オートパワーオフ 電源投入後から約30分後に電源オフ ACプラグ付テストリード：TL-ACV ヒューズ F1198：0.63A /500V, IR50kA ,φ6.3×32mm セラミック管 高電圧測定プローブ：HV-60 F1199-1：12.5A /500V, IR50kA ,φ6.3×32mm セラミック管 熱電対接続用アダプタ：K-AD 寸法 / 質量 H169×W81×D42 mm / 約320g (製品本体) クランププローブ：ACS101 H179×W87×D55 mm / 約460g (ホルスタ装着時)　 携帯ケース：C-CD 測定仕様は裏面に記載しております。

測定仕様 ファンクション レンジ 確度 入力抵抗 備考 直流電圧 400.0 mV ±(0.3％ rdg＋4dgt) 1000MΩ (DCV) 4.000 V ±(0.5％ rdg＋3dgt) 10MΩ 40.00 V 公称30pF 400.0 V 1000 V ±(1.0％ rdg＋4dgt) 交流電圧 400.0 mV ±(4.0％ rdg＋5dgt) 1000MΩ 50Hz～500Hz (ACV) 4.000 V ±(1.5％ rdg＋5dgt) 10MΩ 40.00 V 公称30pF 400.0 V 1000 V ±(4.0％ rdg＋5dgt) 直流電流 400.0 μA ±(2.0％ rdg＋5dgt) ＊連続測定可能範囲：6A未満 (DCA) 4000 μA ±(1.2％ rdg＋3dgt) （6A以上：測定時間1分以内、測定間隔5分以上） 40.00 mA ±(2.0％ rdg＋5dgt) 400.0 mA ±(1.2％ rdg＋3dgt) 4.000 A ±(2.0％ rdg＋5dgt) 10.00 A ±(1.2％ rdg＋3dgt) 交流電流 400.0 μA ±(2.0％ rdg＋6dgt) 50～500Hz (ACA) 4000 μA ±(1.5％ rdg＋4dgt) ＊連続測定可能範囲：6A未満 40.00 mA ±(2.0％ rdg＋6dgt) （6A以上：測定時間1分以内、測定間隔5分以上） 400.0 mA ±(1.7％ rdg＋4dgt) 4.000 A ±(2.0％ rdg＋6dgt) 10.00 A ±(1.8％ rdg＋4dgt) 抵抗測定 400.0 Ω ±(0.8％ rdg＋6dgt) 開放電圧：0.4V DC(Typ) (Resistance) 4.000 kΩ ±(0.6％ rdg＋4dgt) 40.00 kΩ 400.0 kΩ 4.000 MΩ ±(1.0％ rdg＋4dgt) 40.00 MΩ ±(2.0％ rdg＋4dgt) コンデンサ容量 500.0 nF ±(2.5％ rdg＋6dgt) 50.00nFレンジは表示されるが保証範囲外で (Capacitance) 5.000 μF す。 50.00 μF フィルムコンデンサまたは同等以上の漏れ電流 500.0 μF が少ないものについての確度 3000 μF 周波数 50.00 Hz ±(0.5％ rdg＋4dgt) 入力電圧：20V AC rms以下 (Freq) 500.0 Hz 入力信号：正弦波、デューティ比40%~70%の方形波 5.000 kHz 感度：10Hz～ 20Hz: >0.9V rms 50.00 kHz 　　　20Hz～ 500kHz: >2.6Vp/1.9V rms 500.0 kHz 　　　500kHz～ 1MHz: >4.2Vp/3V rms 1.000MkHz サンプルレート：2回/秒 ADP DC ±(0.3％ rdg＋4dgt) 1000MΩ ※センサーの確度含まず AC ±(1.5％ rdg＋5dgt) 公称30pF 50Hz～3kHz 温度 -20~300℃ ±(2％ rdg＋3℃) K型熱電対レンジについての確度で -4~572℉ ±(2％ rdg＋6℉) 熱電対の確度は含みません。 導通チェック 閾値範囲：20Ω～120Ω 開放電圧：約DC0.4V 動作：ブザー発音 ダイオードテスト 2.000 V 開放電圧：約DC1.6V ※確度保証温湿度範囲：23±5℃ 75%R.H.以下(結露のないこと) ご購入の際は販売代理店へ… https://www.sanwa-meter.co.jp/japan/ カスタマーサポート 販売店の皆様へ ご注文・修理・校正のご用命は各営業拠点へ連絡ください。 0120-51-3930 本社・東京営業所 東京都千代田区外神田2-4-4電波ビル TEL:03-3253-4871　FAX:03-3251-7022 受付時間 大阪営業所 大阪府大阪市浪速区恵美須西2-7-2 9：30～12：00 13：00～17：00（土日祭日を除く） TEL:06-6631-7361　FAX:06-6644-3249 ●本カタログの記載内容は2023 年 1月1日現在のものです。●本カタログ記載の仕様、価格は断りなく改正・改定するこ とがあります。●写真は印刷の為製品の色と異なる場合があります。
