高確度デジタルマルチメータ（PC Link対応　ベーシックモデル）PC700

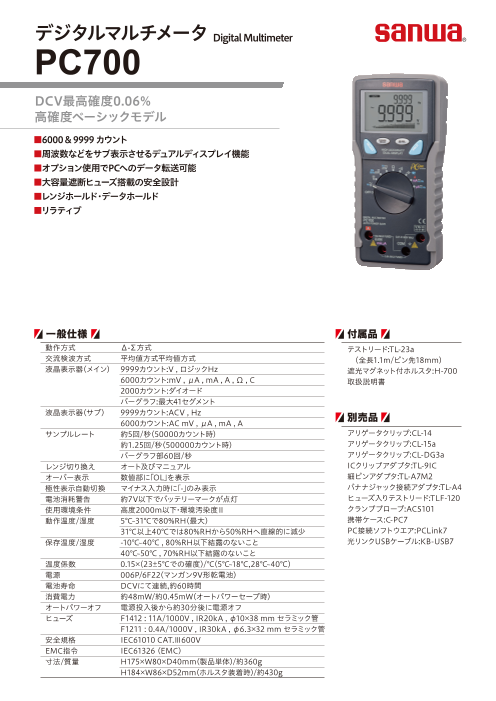

デジタルマルチメータDigital Multimeter PC700 メーカー希望小売価格 ￥17,800(税込￥19,580) DCV最高確度0.06％ 高確度ベーシックモデル ■6000 & 9999 カウント ■周波数などをサブ表示させるデュアルディスプレイ機能 ■オプション使用でPCへのデータ転送可能 ■大容量遮断ヒューズ搭載の安全設計 ■レンジホールド・データホールド ■リラティブ 一般仕様 付属品 動作方式 Δ-Σ方式 テストリード:TL-23a 交流検波方式 平均値方式平均値方式 　(全長1.1m/ピン先18mm) 液晶表示器(メイン) 9999カウント:V , ロジックHz 遮光マグネット付ホルスタ:H-700 6000カウント:mV , μA , mA , A , Ω , C 取扱説明書 2000カウント:ダイオード バーグラフ:最大41セグメント 液晶表示器(サブ) 9999カウント:ACV , Hz 6000カウント:AC mV , μA , mA , A 別売品 サンプルレート 約5回/秒(50000カウント時) アリゲータクリップ:CL-13a 約1.25回/秒(500000カウント時) アリゲータクリップ:CL-14 バーグラフ部60回/秒 アリゲータクリップ:CL-15a レンジ切り換え オート及びマニュアル アリゲータクリップ:CL-DG3a オーバー表示 数値部に｢OL｣を表示 ICクリップアダプタ:TL-9IC 極性表示自動切換 マイナス入力時に｢-｣のみ表示 細ピンアダプタ:TL-A7M2 電池消耗警告 約7V以下でバッテリーマークが点灯 バナナジャック接続アダプタ:TL-A4 使用環境条件 高度2000m以下･環境汚染度Ⅱ ヒューズ入りテストリード:TLF-120 動作温度/湿度 5℃~31℃で80%RH(最大) クランププローブ:ACS101 31℃以上40℃では80%RHから50%RHへ直線的に減少 携帯ケース:C-PC7 保存温度/湿度 -10℃~40℃ , 80%RH以下結露のないこと PC接続ソフトウエア:PCLink7 40℃~50℃ , 70%RH以下結露のないこと 光リンクUSBケーブル:KB-USB7 温度係数 0.15×(23±5℃での確度)/℃(5℃~18℃,28℃~40℃) 電源 006P/6F22(マンガン9V形乾電池) 電池寿命 DCVにて連続,約60時間 消費電力 約48mW/約0.45mW(オートパワーセーブ時) オートパワーオフ 電源投入後から約30分後に電源オフ ヒューズ F1412 : 11A/1000V , IR20kA , φ10×38 mm セラミック管 F1211 : 0.4A/1000V , IR30kA , φ6.3×32 mm セラミック管 安全規格 IEC61010 CAT.Ⅲ600V , CAT.Ⅱ1000V EMC指令 IEC61326 (EMC) 寸法/質量 H175×W80×D40mm(製品単体)/約360g H184×W86×D52mm(ホルスタ装着時)/約430g

測定仕様 ファンクション レンジ 確度 入力抵抗 備考 直流電圧(DCV) 60.00 mV ±(0.12%rdg+2dgt) 約10MΩ ※左記は最高確度 600.0 ｍV ±(0.06%rdg+2dgt) (シングル表示の確度) 9.999 V ±(0.08%rdg+2dgt) 99.99 V 999.9 V 交流電圧(ACV) 60.00 mV ±(0.5%rdg+3dgt) 約10MΩ ※左記は最高確度 600.0 ｍV (50Hz~60Hz時の確度) 9.999 V 99.99 V 999.9 V 直流電流(DCA) 600.0 μA ±(0.2%rdg+4dgt) 約83Ω 6000 μA 60.00 mA 約1Ω 600.0 mA 6.000 A 約0.005Ω 10.00 A 6A以上の測定は1分以内 交流電流(ACA) 600.0 μA ±(0.6%rdg+3dgt) 約83Ω ※左記は最高確度 6000 μA (50Hz~60Hz時の確度) 60.00 mA 約1Ω 600.0 mA ±(1.0%rdg+3dgt) 6.000 A ±(0.8%rdg+6dgt) 約0.005Ω 10.00 A 6A以上の測定は1分以内 抵抗測定(R) 600.0 Ω ±(0.1%rdg+3dgt) 開放電圧:約DC1.2V 6.000 kΩ 60.00 kΩ 600.0 kΩ 6.000 MΩ ±(0.4%rdg+3dgt) 60.00 MΩ ±(1.5%rdg+5dgt) 開放電圧：約DC1.0V コンデンサ容量(C) 60.00 nF ±(0.8%rdg+3dgt) 600.0 nF 6.000 μF ±(1.0%rdg+3dgt) 60.00 μF ±(2.0%rdg+3dgt) 600.0 μF ±(3.5%rdg+5dgt) 6.000 mF ±(5.0%rdg+5dgt) 25.00 mF ±(6.5%rdg+5dgt) 周波数(Hz) 15.00 Hz~50.00 kHz ±(0.04%rdg+4dgt) ※左記は最高確度 ロジック・レベル周波数 5.000 Hz~1.000 MHz ±(0.03%rdg+4dgt) 2.5V以上の方形波 デューティ比 0.1%~99.99% ±(3dgt/kHz+2dgt) 周波数範囲:5Hz~100kHz 導通チェック 20 Ω~300 Ω ブザー発音 開放電圧:約1.2V未満 応答時間:<100μs ダイオードテスト 2.000 V ±(1.0%rdg+1dgt) 開放電圧:約DC3.5V 測定電流:約0.4mA ※確度保証温湿度範囲：23±5℃,75%R.H.以下(結露のないこと) ご購入の際は販売代理店へ… https://www.sanwa-meter.co.jp/japan/ カスタマーサポート 販売店の皆様へ ご注文・修理・校正のご用命は各営業拠点へ連絡ください。 0120-51-3930 本社・東京営業所 東京都千代田区外神田2-4-4電波ビル TEL:03-3253-4871　FAX:03-3251-7022 受付時間 大阪営業所 大阪府大阪市浪速区恵美須西2-7-2 9：30～12：00 13：00～17：00（土日祭日を除く） TEL:06-6631-7361　FAX:06-6644-3249 ●本カタログの記載内容は2023 年 1月1日現在のものです。●本カタログ記載の仕様、価格は断りなく改正・改定するこ とがあります。●写真は印刷の為製品の色と異なる場合があります。
