高確度デジタルマルチメータ（PC Link対応　フラッグシップモデル） PC7000

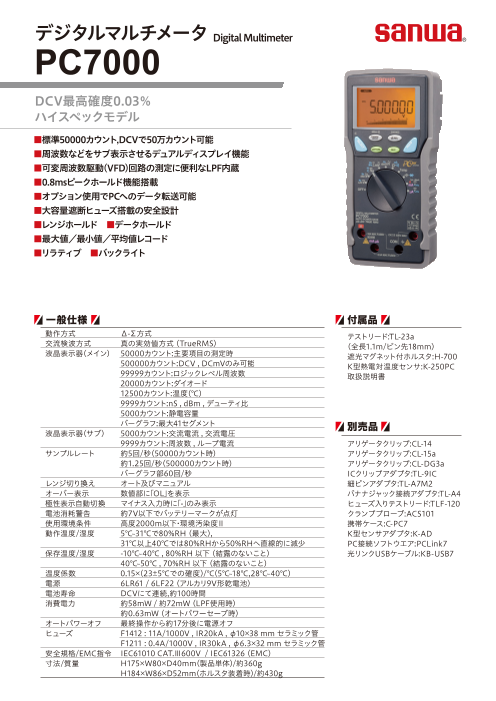

デジタルマルチメータDigital Multimeter PC7000 メーカー希望小売価格 ￥29,800(税込￥32,780) DCV最高確度0.03％ ハイスペックモデル ■標準50000カウント,DCVで50万カウント可能 ■周波数などをサブ表示させるデュアルディスプレイ機能 ■可変周波数駆動(VFD)回路の測定に便利なLPF内蔵 ■0.8msピークホールド機能搭載 ■オプション使用でPCへのデータ転送可能 ■大容量遮断ヒューズ搭載の安全設計 ■レンジホールド　■データホールド ■最大値／最小値／平均値レコード ■リラティブ　■バックライト 一般仕様 付属品 動作方式 Δ-Σ方式 テストリード:TL-23a 交流検波方式 真の実効値方式 (TrueRMS) (全長1.1m/ピン先18mm) 液晶表示器(メイン) 50000カウント:主要項目の測定時 遮光マグネット付ホルスタ:H-700 500000カウント:DCV , DCmVのみ可能 K型熱電対温度センサ:K-250PC 99999カウント:ロジックレベル周波数 取扱説明書 20000カウント:ダイオード 12500カウント:温度(℃) 9999カウント:nS , dBm , デューティ比 5000カウント:静電容量 バーグラフ:最大41セグメント 別売品 液晶表示器(サブ) 5000カウント:交流電流 , 交流電圧 9999カウント:周波数 , ループ電流 アリゲータクリップ:CL-13a サンプルレート 約5回/秒(50000カウント時) アリゲータクリップ:CL-14 約1.25回/秒(500000カウント時) アリゲータクリップ:CL-15a バーグラフ部60回/秒 アリゲータクリップ:CL-DG3a レンジ切り換え オート及びマニュアル ICクリップアダプタ:TL-9IC オーバー表示 数値部に｢OL｣を表示 細ピンアダプタ:TL-A7M2 極性表示自動切換 マイナス入力時に｢-｣のみ表示 バナナジャック接続アダプタ:TL-A4 電池消耗警告 約7V以下でバッテリーマークが点灯 ヒューズ入りテストリード:TLF-120 使用環境条件 高度2000m以下･環境汚染度Ⅱ クランププローブ:ACS101 動作温度/湿度 5℃~31℃で80%RH (最大), 携帯ケース:C-PC7 31℃以上40℃では80%RHから50%RHへ直線的に減少 K型センサアダプタ:K-AD 保存温度/湿度 -10℃~40℃ , 80%RH 以下 (結露のないこと) PC接続ソフトウエア:PCLink7 40℃~50℃ , 70%RH 以下 (結露のないこと) 光リンクUSBケーブル:KB-USB7 温度係数 0.15×(23±5℃での確度)/℃(5℃~18℃,28℃~40℃) 電源 6LR61 / 6LF22 (アルカリ9V形乾電池) 電池寿命 DCVにて連続,約100時間 消費電力 約58mW / 約72mW (LPF使用時) 約0.63mW (オートパワーセーブ時) オートパワーオフ 最終操作から約17分後に電源オフ ヒューズ F1412 : 11A/1000V , IR20kA , φ10×38 mm セラミック管 F1211 : 0.4A/1000V , IR30kA , φ6.3×32 mm セラミック管 安全規格/EMC指令 IEC61010 CAT.Ⅲ600V , CAT.Ⅱ1000V / IEC61326 (EMC) 寸法/質量 H175×W80×D40mm(製品単体)/約360g H184×W86×D52mm(ホルスタ装着時)/約430g

測定仕様 ファンクション レンジ 確度 入力抵抗 備考 直流電圧 500.00 mV ±(0.03%rdg+2dgt) 約10MΩ ※左記は最高確度 (DCV) 5.0000 V (50000カウント, 50.000 V ±(0.04%rdg+2dgt) シングル表示時の確度) 500.00 V ±(0.05%rdg+2dgt) 1000.0 V ±(0.15%rdg+2dgt) 交流電圧 500.00 mV ±(0.5%rdg+40dgt) 約10MΩ ※左記は最高確度 (ACV) 5.0000 V (45Hz~65Hz時の確度) 50.000 V 500.00 V 1000.0 V 直流電流 500.00 μA ±(0.15%rdg+20dgt) 約100Ω ※左記は最高確度 (DCA) 5000.0 μA ±(0.1%rdg+20dgt) (50000カウント, 50.000 mA ±(0.15%rdg+20dgt) 約1Ω シングル表示時の確度) 500.00 mA ±(0.15%rdg+30dgt) 5.0000 A ±(0.8%rdg+20dgt) 約0.01Ω 10.000 A ±(0.5%rdg+20dgt) 交流電流 500.00 μA ±(0.6%rdg+40dgt) 約100Ω ※左記は最高確度 (ACA) 5000.0 μA (50Hz~60Hz時の確度) 50.000 mA 約1Ω 500.00 mA 5.0000 A ±(1.0%rdg+40dgt) 約0.01Ω 10.000 A 抵抗測定 500.00 Ω ±(0.2%rdg+10dgt) 開放電圧:約DC3V (R) 5.0000 kΩ ±(0.2%rdg+6dgt) 開放電圧:約DC1.3V 50.000 kΩ 500.00 kΩ 5.0000 MΩ ±(0.8%rdg+6dgt) 50.000 MΩ ±(2.5%rdg+6dgt) コンダクタンス 99.99 nS ±(1.0%rdg+10dgt) コンデンサ容量 50.00 nF ±(0.8%rdg+3dgt) (C) 500.0 nF ±(1.5%rdg+3dgt) 5.000 μF ±(2.5%rdg+3dgt) 50.00 μF ±(3.5%rdg+5dgt) 500.0 μF ±(3.5%rdg+5dgt) 5.000 mF ±(5.0%rdg+5dgt) 25.00 mF ±(6.5%rdg+5dgt) 周波数 10.00 Hz~200.0 kHz ±(0.02%rdg+40dgt) ※左記は最高確度 (Hz) (500mVレンジの時の確度) ロジック・レベル 5.000 Hz~2.0000 MHz ±(0.002%rdg+4dgt) 2.5V以上の方形波 周波数 デューティ比 0.1%~99.99% ±(3dgt/kHz+2dgt) 周波数範囲:5Hz~500kHz dBm(ACmV) -29.83~-3.80 dBm ±0.25dB+2dgt(40~20kHz) 10MΩ､公称60pF dBm(ACV) -9.82~-54.25 dBm (標準的な600Ωを基準とした場合) 4-20mA 4mA=0% , 20mA=100% ±25dgt 導通チェック 20 Ω~200 Ω ブザー発音 開放電圧:約3V未満 応答時間:<100μs ダイオードテスト 2.0000 V ±(1.0%rdg+10dgt) 開放電圧:約DC3.0V 測定電流:約0.4mA 温度 -50.0 ℃ ～ -10.0 ℃ ±(0.3％+30dgt) (※市販のK型熱電対を接続 (℃) -10.0 ℃ ～ 1000.0 ℃ ±(0.3％+20dgt) ※標準付属は250℃まで 時、アダプタ : K-AD が必要) ※確度保証温湿度範囲： 23±5℃ , 75%R.H. 以下 (結露のないこと) ※確度保証周波数範囲 : 40Hz~20kHz (電圧500V以下) , 40Hz~1kHz (電流測定時) ご購入の際は販売代理店へ… https://www.sanwa-meter.co.jp/japan/ カスタマーサポート 販売店の皆様へ ご注文・修理・校正のご用命は各営業拠点へ連絡ください。 0120-51-3930 本社・東京営業所 東京都千代田区外神田2-4-4電波ビル TEL:03-3253-4871　FAX:03-3251-7022 受付時間 大阪営業所 大阪府大阪市浪速区恵美須西2-7-2 9：30～12：00 13：00～17：00（土日祭日を除く） TEL:06-6631-7361　FAX:06-6644-3249 ●本カタログの記載内容は2023 年 1月1日現在のものです。●本カタログ記載の仕様、価格は断りなく改正・改定するこ とがあります。●写真は印刷の為製品の色と異なる場合があります。
