受光面へのレーザー光入射時に発生するもどり光を抑える拡散シートを使用
・レーザ光パワー 0.01μW～40.39mWまで測定可能
・直読校正波長633nm (直流光)用
・分光感度特性表の換算で633nm以外の波長も測定可能(目安値)
・有料にて、直読校正波長（波長指定範囲:400nm～1100nm）の指定が可能
・小型受光センサはプローブを本体に収納可能
・変化を読み取りやすいバーグラフ表示
・便利な最小値/最大値ホールド機能
・胸ポケットに収納できる小型サイズ
・オートパワーセーブ機能（約15分）
このカタログについて
| ドキュメント名 | レーザーパワーメータ（ポケットサイズ） LP10 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 310Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 三和電気計器株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

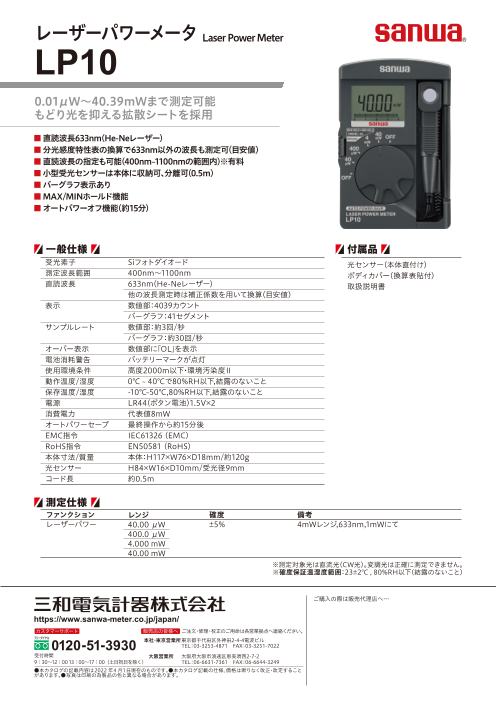

Page1
レーザーパワーメータ Laser Power Meter
LP10
メーカー希望小売価格 ￥22,000(税込￥24,200)
0.01μW～40.39ｍWまで測定可能
もどり光を抑える拡散シートを採用
■ 直読波長633nm(He-Neレーザー)
■ 分光感度特性表の換算で633nm以外の波長も測定可(目安値)
■ 直読波長の指定も可能(400nm~1100nmの範囲内)※有料
■ 小型受光センサーは本体に収納可、分離可(0.5ｍ)
■ バーグラフ表示あり
■ MAX/MINホールド機能
■ オートパワーオフ機能(約15分)
一般仕様 付属品
受光素子 Siフォトダイオード 光センサー(本体直付け)
測定波長範囲 400nm～1100nm ボディカバー(換算表貼付)
直読波長 633nm(He-Neレーザー) 取扱説明書
他の波長測定時は補正係数を用いて換算(目安値)
表示 数値部：4039カウント
バーグラフ：41セグメント
サンプルレート 数値部：約3回/秒
バーグラフ：約30回/秒
オーバー表示 数値部に｢OL｣を表示
電池消耗警告 バッテリーマークが点灯
使用環境条件 高度2000m以下･環境汚染度Ⅱ
動作温度/湿度 0℃ ~ 40℃で80%RH以下,結露のないこと
保存温度/湿度 -10℃~50℃,80%RH以下,結露のないこと
電源 LR44(ボタン電池)1.5V×2
消費電力 代表値8mW
オートパワーセーブ 最終操作から約15分後
EMC指令 IEC61326 (EMC)
RoHS指令 EN50581 (RoHS)
本体寸法/質量 本体：H117×W76×D18mm/約120g
光センサー H84×W16×D10mm/受光径9mm
コード長 約0.5ｍ
測定仕様
ファンクション レンジ 確度 備考
レーザーパワー 40.00 μW ±5％ 4mWレンジ,633nm,1mWにて
400.0 μW
4.000 mW
40.00 mW
※測定対象光は直流光(CW光)。変調光は正確に測定できません。
※確度保証温湿度範囲：23±2℃ , 80%RH以下(結露のないこと)
