三相交流用 接触式検相器
・三相交流電源の検相と欠相のチェックが可能
・正相、逆相のチェックと各相の欠相をLEDで確認
・内蔵電池不要のシンプル設計
このカタログについて
| ドキュメント名 | 検相器 KS1 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 350.8Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 三和電気計器株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

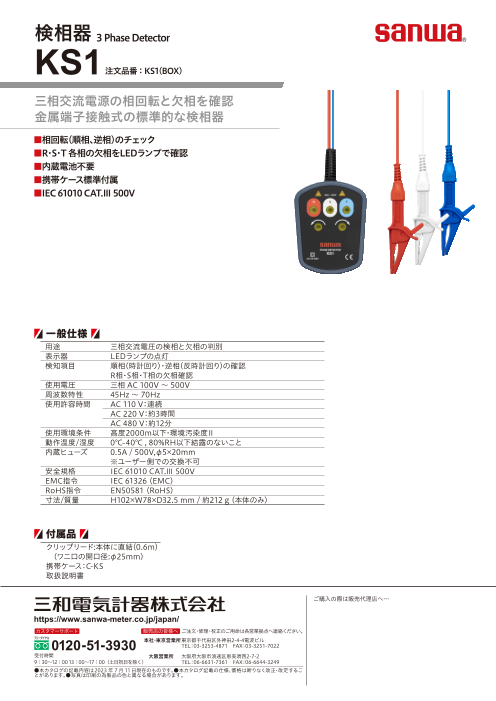

Page1
検相器 3 Phase Detector
KS1 注文品番： KS1(BOX)
メーカー希望小売価格 ￥8,000(税込￥8,800)
三相交流電源の相回転と欠相を確認
金属端子接触式の標準的な検相器
■相回転（順相、逆相）のチェック
■R・S・T 各相の欠相をLEDランプで確認
■内蔵電池不要
■携帯ケース標準付属
■IEC 61010 CAT.Ⅲ 500V
一般仕様
用途 三相交流電圧の検相と欠相の判別
表示器 LEDランプの点灯
検知項目 順相(時計回り)・逆相(反時計回り)の確認
R相・S相・T相の欠相確認
使用電圧 三相 AC 100V ～ 500V
周波数特性 45Hz ～ 70Hz
使用許容時間 AC 110 V：連続
AC 220 V：約3時間
AC 480 V：約12分
使用環境条件 高度2000m以下･環境汚染度Ⅱ
動作温度/湿度 0℃~40℃ , 80%RH以下結露のないこと
内蔵ヒューズ 0.5A / 500V,φ5×20mm
※ユーザー側での交換不可
安全規格 IEC 61010 CAT.Ⅲ 500V
EMC指令 IEC 61326 (EMC)
RoHS指令 EN50581 (RoHS)
寸法/質量 H102×W78×D32.5 mm / 約212 g (本体のみ)
付属品
クリップリード:本体に直結(0.6m)
(ワニ口の開口径:φ25mm)
携帯ケース：C-KS
取扱説明書
ご購入の際は販売代理店へ…
https://www.sanwa-meter.co.jp/japan/
カスタマーサポート 販売店の皆様へ ご注文・修理・校正のご用命は各営業拠点へ連絡ください。
0120-51-3930 本社・東京営業所 東京都千代田区外神田2-4-4電波ビル
TEL:03-3253-4871 FAX:03-3251-7022
受付時間 大阪営業所 大阪府大阪市浪速区恵美須西2-7-2
9：30～12：00 13：00～17：00（土日祭日を除く） TEL:06-6631-7361 FAX:06-6644-3249
●本カタログの記載内容は2023 年 1月1日現在のものです。●本カタログ記載の仕様、価格は断りなく改正・改定するこ
とがあります。●写真は印刷の為製品の色と異なる場合があります。
