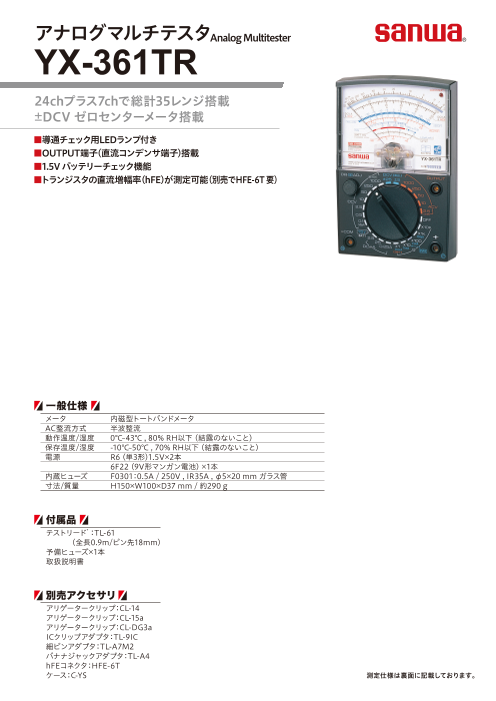

アナログマルチテスタ（多機能テスター）　YX-361TR

アナログマルチテスタAnalog Multitester YX-361TR メーカー希望小売価格 ￥7,480(税込￥8,228) 24chプラス7chで総計35レンジ搭載 ±DCV ゼロセンターメータ搭載 ■導通チェック用LEDランプ付き ■OUTPUT端子(直流コンデンサ端子)搭載 ■1.5V バッテリーチェック機能 ■トランジスタの直流増幅率 (hFE)が測定可能 (別売でHFE-6T 要) 一般仕様 メータ 内磁型トートバンドメータ AC整流方式 半波整流 動作温度/湿度 0℃~43℃ , 80% RH以下 (結露のないこと) 保存温度/湿度 -10℃~50℃ , 70% RH以下 (結露のないこと) 電源 R6 (単3形)1.5V×2本 6F22 (9V形マンガン電池) ×1本 内蔵ヒューズ F0301：0.5A / 250V , IR35A , φ5×20 mm ガラス管 寸法/質量 H150×W100×D37 mm / 約290 g 付属品 テストリード ：゙TL-61 (全長0.9m/ピン先18mm) 予備ヒューズ×1本 取扱説明書 別売アクセサリ アリゲータークリップ：CL-14 アリゲータークリップ：CL-15a アリゲータークリップ：CL-DG3a ICクリップアダプタ：TL-9IC 細ピンアダプタ：TL-A7M2 バナナジャックアダプタ：TL-A4 hFEコネクタ：HFE-6T ケース：C-YS 測定仕様は裏面に記載しております。

測定仕様 ファンクション 最大目盛値(レンジ) 許容差 備考 直流電圧 0.1 V 最大目盛値の±2.5％以内 内部抵抗：20kΩ/V (DCV) 0.5 V 2.5 V 10 V 50 V 250 V 1000 V 直流電圧 ±5 V 最大目盛値の±5％以内 センター零メータ (DCV) NULL ±25 V 内部抵抗：40kΩ/V 交流電圧 2.5 V 最大目盛値の±4％以内 内部抵抗：9kΩ/V (ACV) 10 V 50 V 最大目盛値の±3％以内 250 V 1000 V 低周波出力 -10db～+10db(AC2.5V)～+62db ACVと同じ 600Ωインピーダンス 0db=0.775V(1mV) 回路にて 直流電流 50 μA 最大目盛値の±2.5％以内 電圧降下：250mV (DCA) 2.5 mA 25 mA 0.25 A 抵抗測定 2 kΩ (×1) 目盛長の±3%以内 中央目盛：38Ω (×1) (Resistance) 20 kΩ (×10) 最大目盛：5kΩ (×1) 200 kΩ (×100) 開放電圧：3V 2 MΩ (×1k) 20 MΩ (×10k) 目盛長の±5%以内 開放電圧：12V 導通チェック 10Ω以下でLED発光 ─ 端子間電流 0 ～150 μA (×1kレンジ) 目盛長の±5％ 抵抗レンジにて (LI) 0 ～1.5 mA (×100レンジ) 測定時に流れる電流 0 ～15 mA (×10レンジ) 0 ～150 mA (×1レンジ) 端子間電圧 Ω計各レンジ共通(×1～×1k) 目盛長の±5％ 抵抗レンジにて (LV) 3V ～ 0V (LI目盛の逆) 測定時に掛かる電圧 バッテリーチェック 0 ─ 1.5V BAD / ? / GOOD 負荷電流：0.25A 直流増幅率 0～1000 (×10Ωレンジにて) 目盛長の±3％ ※要 HFE-6T ※許容差保証温湿度範囲：23±2℃ , 75%R.H.以下(結露のないこと) ※姿勢：水平に対して±5度以内 ※ACVレンジは正弦波交流50/60Hzで規定 ご購入の際は販売代理店へ… https://www.sanwa-meter.co.jp/japan/ カスタマーサポート 販売店の皆様へ ご注文・修理・校正のご用命は各営業拠点へ連絡ください。 0120-51-3930 本社・東京営業所 東京都千代田区外神田2-4-4電波ビル TEL:03-3253-4871　FAX:03-3251-7022 受付時間 大阪営業所 大阪府大阪市浪速区恵美須西2-7-2 9：30～12：00 13：00～17：00（土日祝日を除く） TEL:06-6631-7361　FAX:06-6644-3249 ●本カタログの記載内容は2023 年 1月1日現在のものです。●本カタログ記載の仕様、価格は断りなく改正・改定するこ とがあります。●写真は印刷の為製品の色と異なる場合があります。
