安全規格CAT Ⅳ 1000V対応 大口径 多機能 クランプメータ
・「交流電圧または交流電流とその周波数」の同時表示が可能なデュアル表示機能
・クランプセンサの開口径Φ55mm
・交流検波方式は、真の実効値(True RMS)方式
・最大AC/DC 2000Aまで測定可能
・ACVは可変周波数駆動(VFD)回路の測定に便利なLPF機能搭載
・低インプットインピーダンス型ACV/DCV/Ω自動判別機能
・データホールド/レンジホールド/ピークホールド機能(5ms)
・リラティブ機能(相対値表示)
・オートパワーセーブ(約34分)解除可能
このカタログについて
ドキュメント名 | クランプメータ(AC/DC両用)真の実効値対応 DCM2000DR |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 365.6Kb |
登録カテゴリ | |
取り扱い企業 | 三和電気計器株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ

このカタログの内容

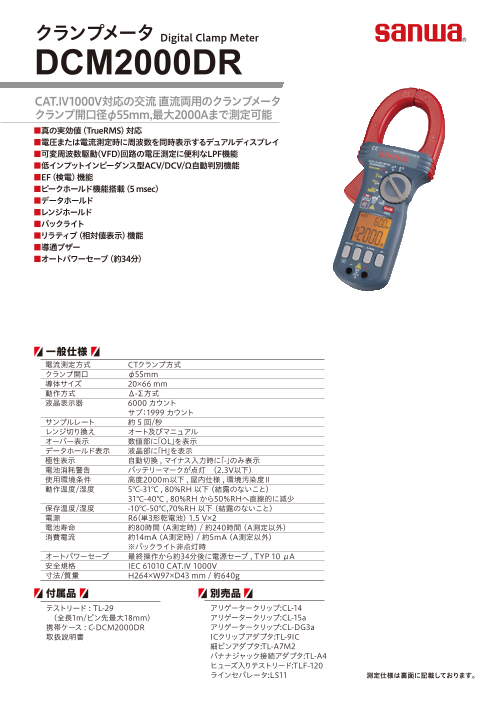

Page1
クランプメータ Clamp Meter
DCM2000DR
メーカー希望小売価格 ¥35,800(税込¥39,380)
CAT.Ⅳ1000V対応の交流 直流両用のクランプメータ
クランプ開口径φ55mm,最大2000Aまで測定可能
■真の実効値 (TrueRMS) 対応
■電圧または電流測定時に周波数を同時表示するデュアルディスプレイ
■可変周波数駆動(VFD)回路の電圧測定に便利なLPF機能
■低インプットインピーダンス型ACV/DCV/Ω自動判別機能
■EF (検電) 機能
■ピークホールド機能搭載 (5 msec)
■データホールド
■レンジホールド
■バックライト
■リラティブ (相対値表示) 機能
■導通ブザー
■オートパワーセーブ (約34分)
一般仕様
電流測定方式 CTクランプ方式
クランプ開口 φ55mm
導体サイズ 20×66 mm
動作方式 Δ-Σ方式
液晶表示器 6000 カウント
サブ:1999 カウント
サンプルレート 約 5 回/秒
レンジ切り換え オート及びマニュアル
オーバー表示 数値部に「OL」を表示
データホールド表示 液晶部に「H」を表示
極性表示 自動切換 , マイナス入力時に「-」のみ表示
電池消耗警告 バッテリーマークが点灯 (2.3V以下)
使用環境条件 高度2000m以下 , 屋内仕様 , 環境汚染度Ⅱ
動作温度/湿度 5℃~31℃ , 80%RH 以下 (結露のないこと)
31℃~40℃ , 80%RH から50%RHへ直線的に減少
保存温度/湿度 -10℃~50℃,70%RH 以下 (結露のないこと)
電源 R6(単3形乾電池) 1.5 V×2
電池寿命 約80時間 (A測定時) / 約240時間 (A測定以外)
消費電流 約14mA (A測定時) / 約5mA (A測定以外)
※バックライト非点灯時
オートパワーセーブ 最終操作から約34分後に電源セーブ , TYP 10 μA
安全規格 IEC 61010 CAT.Ⅳ 1000V
寸法/質量 H264×W97×D43 mm / 約640g
付属品 別売品
テストリード : TL-29 アリゲータークリップ:CL-13a
(全長1m/ピン先最大18mm) アリゲータークリップ:CL-14
携帯ケース : C-DCM2000DR アリゲータークリップ:CL-15a
取扱説明書 アリゲータークリップ:CL-DG3a
ICクリップアダプタ:TL-9IC
細ピンアダプタ:TL-A7M2
バナナジャック接続アダプタ:TL-A4
ヒューズ入りテストリード:TLF-120
ラインセパレータ:LS11
測定仕様は裏面に記載しております。
Page2
測定仕様
ファンクション レンジ 確度 備考
交流電流 200.0 A ±(2.0% rdg+5dgt) 50~60Hz
(ACA) 2000 A ±(2.5% rdg+5dgt) ※500A超えは±(3.0% rdg+5dgt)
直流電流 200.0 A ±(2.0% rdg+5dgt) ZEROボタン調整後の確度
(DCA) 2000 A ±(2.0% rdg+5dgt) ※500A超えは±(3.0% rdg+5dgt)
直流 + 交流電流 200.0 A ±(3.0% rdg+8dgt) DC または 50~60 Hz
(DCA + ACA) 2000 A ZEROボタン調整後の確度
交流電圧 6.000 V ±(1.2% rdg+5dgt) 50~400Hz
(ACV) 60.00 V 入力インピーダンス:10MΩ , 50pF
600.0 V
1000 V
直流電圧 6.000 V ±(0.5% rdg+5dgt) 入力インピーダンス:10MΩ , 50pF
(DCV) 60.00 V
600.0 V
1000 V
直流 + 交流電圧 6.000 V ±(1.4% rdg+7dgt) 50~400Hz
(DCV + ACV) 60.00 V 入力インピーダンス:10MΩ , 50pF
600.0 V
1000 V
周波数 (電圧) 40.0~1999 Hz (6.000 V) ±(0.1% rdg+4dgt) 入力確度:2 V
(Freq) 40.0~1999 Hz (60.00 V) 入力確度:20 V
40.0~1999 Hz (600.0 V) 入力確度:100 V
40.0~1999 Hz (1000 V) 入力確度:600 V
周波数 (VFD電圧) 10.0~400 Hz (VFD , 6.000 V) ±(0.1% rdg+4dgt) 入力確度:0.6~2.3 V
(Freq) 10.0~400 Hz (VFD , 60.00 V) 入力確度:6~24 V
10.0~400 Hz (VFD , 600.0 V) 入力確度:60~240 V
10.0~200 Hz (VFD , 1000 V) 入力確度:600 V
周波数 (電流) 20.0~400 Hz (200.0 A) ±(0.1% rdg+4dgt) 入力確度:10 A
20.0~400 Hz (2000 A) 入力確度:100 A
抵抗測定(R) 600.0 Ω ±(0.5% rdg+5dgt) 開放電圧:約DC0.45V
6.000 kΩ
60.00 kΩ
600.0 kΩ ±(0.8% rdg+5dgt)
6.000 MΩ ±(1.2% rdg+5dgt)
40.00 MΩ ±(2.3% rdg+5dgt)
静電容量(Cap) 60.00 nF ±(2.0% rdg+5dgt) フィルムコンデンサまたは
600.0 nF 同等以上の漏れの少ないもの
6.000 μF
60.00 μF ±(3.5% rdg+5dgt)
600.0 μF
2000 μF ±(4.0% rdg+5dgt)
ダイオード 1.000 V ±(1.0% rdg+3dgt) 開放電圧:約1.8V DC以下
導通 閾値 (10 ~ 200Ω)以下でブザー音 応答時間:約32 msec
EF (Eledtric Field) 約60V以上の電圧や電界を検知 (3段階変化) 50/60Hz
※確度保証温湿度範囲:23±5℃ , 80%R.H.以下(結露のないこと)
ご購入の際は販売代理店へ…
https://www.sanwa-meter.co.jp/japan/
カスタマーサポート 販売店の皆様へ ご注文・修理・校正のご用命は各営業拠点へ連絡ください。
0120-51-3930 本社・東京営業所 東京都千代田区外神田2-4-4電波ビル
TEL:03-3253-4871 FAX:03-3251-7022
受付時間 大阪営業所 大阪府大阪市浪速区恵美須西2-7-2
9:30~12:00 13:00~17:00(土日祝日を除く) TEL:06-6631-7361 FAX:06-6644-3249
●本カタログの記載内容は2023 年 1月1日現在のものです。●本カタログ記載の仕様、価格は断りなく改正・改定するこ
とがあります。●写真は印刷の為製品の色と異なる場合があります。
