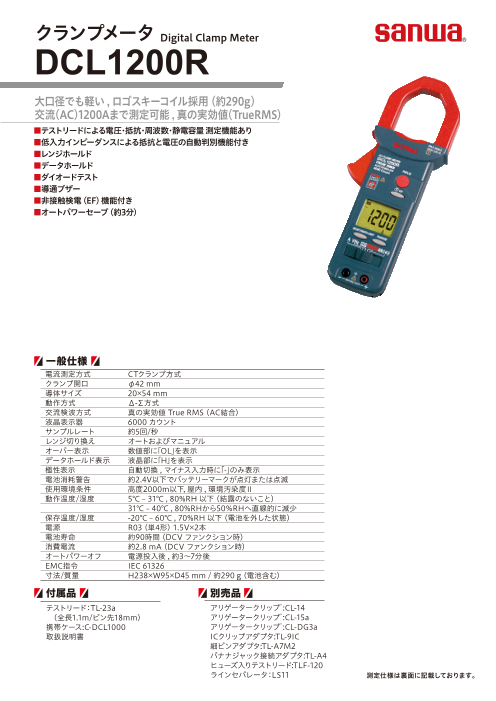

クランプメータ　真の実効値（True RMS）DCL1200R

クランプメータ Digital Clamp Meter DCL1200R メーカー希望小売価格 ￥20,800(税込￥22,880) 大口径でも軽い , ロゴスキーコイル採用 (約290g) 交流(AC)1200Aまで測定可能 , 真の実効値(TrueRMS) ■テストリードによる電圧・抵抗・周波数・静電容量 測定機能あり ■低入力インピーダンスによる抵抗と電圧の自動判別機能付き ■レンジホールド ■データホールド ■ダイオードテスト ■導通ブザー ■非接触検電 (EF) 機能付き ■オートパワーセーブ (約3分) 一般仕様 電流測定方式 CTクランプ方式 クランプ開口 φ42 mm 導体サイズ 20×54 mm 動作方式 Δ-Σ方式 交流検波方式 真の実効値 True RMS (AC結合) 液晶表示器 6000 カウント サンプルレート 約5回/秒 レンジ切り換え オートおよびマニュアル オーバー表示 数値部に｢OL｣を表示 データホールド表示 液晶部に｢H｣を表示 極性表示 自動切換 , マイナス入力時に｢-｣のみ表示 電池消耗警告 約2.4V以下でバッテリーマークが点灯または点滅 使用環境条件 高度2000m以下, 屋内 , 環境汚染度Ⅱ 動作温度/湿度 5℃ ~ 31℃ , 80%RH 以下 (結露のないこと) 31℃ ~ 40℃ , 80%RHから50％RHへ直線的に減少 保存温度/湿度 -20℃ ~ 60℃ , 70%RH 以下 (電池を外した状態) 電源 R03 (単4形) 1.5V×2本 電池寿命 約90時間 (DCV ファンクション時) 消費電流 約2.8 mA (DCV ファンクション時) オートパワーオフ 電源投入後 , 約3～7分後 安全規格 IEC 61010 CAT.Ⅲ 600V EMC指令 IEC 61326 寸法/質量 H238×W95×D45 mm / 約290 g (電池含む) 付属品 別売品 テストリード：TL-23a アリゲータークリップ :゚CL-14 　(全長1.1m/ピン先18mm) アリゲータークリップ :゚CL-15a 携帯ケース:C-DCL1000 アリゲータークリップ :゚CL-DG3a 取扱説明書 ICクリップアダプタ:TL-9IC 細ピンアダプタ:TL-A7M2 バナナジャック接続アダプタ:TL-A4 ヒューズ入りテストリード:TLF-120 ラインセパレータ：LS11 測定仕様は裏面に記載しております。

測定仕様 ファンクション レンジ 確度 備考 交流電流 (ACA) 400.0 A ±(1.7% rdg+5dgt) 50/60 Hz 1200 A 確度保証：各レンジの5％～100％ 交流電圧 (ACV) 6.000 V ±(1.7% rdg+5dgt) 50/60 Hz　　入力抵抗：5MΩ 60.00 V ※±(2.2% rdg+5dgt) ※ 50～500 Hz 600.0 V ±(2.2% rdg+5dgt) 50/60 Hz　　入力抵抗：5MΩ 直流電圧 (DCV) 6.000 V ±(0.7% rdg+3dgt) 入力抵抗：5MΩ 60.00 V ±(1.2% rdg+5dgt) 600.0 V ±(2.2% rdg+5dgt) 周波数 (Hz) 10 Hz ～ 30 kHz (6.000 V) ±(0.6% rdg+4dgt) 感度：4V ※テストリード 10 Hz ～ 1 kHz (60.00 V) 感度：30V 10 Hz ～ 1 kHz (600.0 V) 感度：60V 静電容量 (Cap) 100.0 nF ±(3.7% rdg+5dgt) オートレンジのみ 1000 nF 50.00 nF以下は確度保証の対象外 10.00 μF フィルムコンデンサまたは同等以上の 100.0 μF 漏れの少ないもの 2000 μF オート抵抗(R) 6.000 kΩ ±(1.4% rdg+6dgt) 60.00 kΩ ±(1.2% rdg+4dgt) 600.0 kΩ 6.000 MΩ ±(2.2% rdg+4dgt) 抵抗(R) 600.0 Ω ±(2.2% rdg+8dgt) 開放電圧 : 約DC 0.4V 導通 閾値 0～155Ω (±145Ω)以下でブザー音 ブザー応答速度：＜100 μs ダイオードテスト ─ 開放電圧 : 約DC 1.6V 検電 (EF) AC約20V前後以上の電圧や電界を検知 ブザー音と “─” 表示 , 50/60 Hz ※確度保証温湿度範囲：23±5℃ , 75%R.H.以下(結露のないこと) ご購入の際は販売代理店へ… https://www.sanwa-meter.co.jp/japan/ カスタマーサポート 販売店の皆様へ ご注文・修理・校正のご用命は各営業拠点へ連絡ください。 0120-51-3930 本社・東京営業所 東京都千代田区外神田2-4-4電波ビル TEL:03-3253-4871　FAX:03-3251-7022 受付時間 大阪営業所 大阪府大阪市浪速区恵美須西2-7-2 9：30～12：00 13：00～17：00（土日祝日を除く） TEL:06-6631-7361　FAX:06-6644-3249 ●本カタログの記載内容は2023 年 1月1日現在のものです。●本カタログ記載の仕様、価格は断りなく改正・改定するこ とがあります。●写真は印刷の為製品の色と異なる場合があります。
