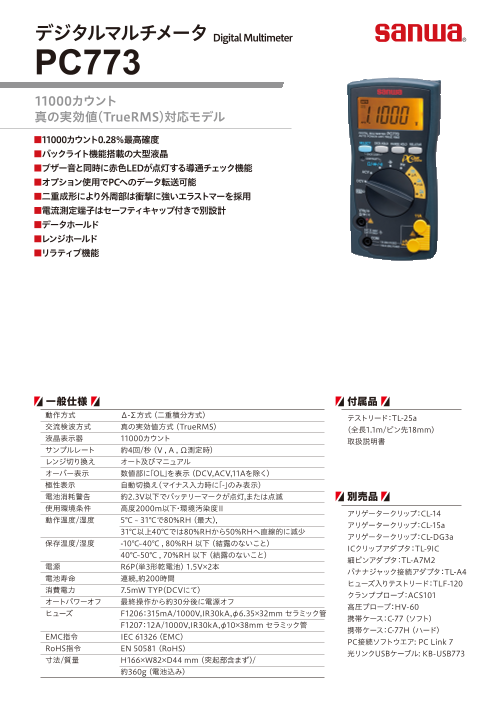

カタログの表紙
カタログの表紙

このカタログをダウンロードして
すべてを見る

ダウンロード(393.7Kb)
クリップするURLを送る

デジタルマルチメータ(PC Link対応 スタンダードモデル)PC773

製品カタログ

11000カウント最高確度0.28% 電気メンテナンスに最適

◆電圧、電流、抵抗 コンデンサ、容量、周波数、導通、ダイオード
◆衝撃に強いエラストマー素材ボディ
◆人間工学に基づいたジャストフィットデザイン
◆導通チェックはブザー音とLED点灯でお知らせ
◆誤挿入防止セーフティキャップ装備
◆バックライト機能搭載の液晶表示部
◆高遮断容量(30kA)ヒューズ搭載の安全設計※
◆交流・直流1000Vまでのワイドレンジ
◆電流 11Aレンジ付き
◆光リンクUSBインターフェース(オプション)

◆詳細はカタログをダウンロードしご覧いただくか、お気軽にお問い合わせ下さい。

このカタログについて

ドキュメント名 デジタルマルチメータ(PC Link対応 スタンダードモデル)PC773
ドキュメント種別 製品カタログ
ファイルサイズ 393.7Kb
登録カテゴリ
取り扱い企業 三和電気計器株式会社 (この企業の取り扱いカタログ一覧)

この企業の関連カタログ

このカタログの内容

Page1

デジタルマルチメータDigital Multimeter PC773 メーカー希望小売価格 ¥18,800(税込¥20,680) 11000カウント 真の実効値(TrueRMS)対応モデル ■11000カウント0.28%最高確度 ■バックライト機能搭載の大型液晶 ■ブザー音と同時に赤色LEDが点灯する導通チェック機能 ■オプション使用でPCへのデータ転送可能 ■二重成形により外周部は衝撃に強いエラストマーを採用 ■電流測定端子はセーフティキャップ付きで別設計 ■データホールド ■レンジホールド ■リラティブ機能 一般仕様 付属品 動作方式 Δ-Σ方式 (二重積分方式) テストリード:TL-25a 交流検波方式 真の実効値方式 (TrueRMS) (全長1.1m/ピン先18mm) 液晶表示器 11000カウント 取扱説明書 サンプルレート 約4回/秒 (V , A , Ω測定時) レンジ切り換え オート及びマニュアル オーバー表示 数値部に「OL」を表示 (DCV,ACV,11Aを除く) 極性表示 自動切換え(マイナス入力時に「-」のみ表示) 電池消耗警告 約2.3V以下でバッテリーマークが点灯,または点滅 使用環境条件 高度2000m以下・環境汚染度Ⅱ 別売品 動作温度/湿度 5℃ ~ 31℃で80%RH (最大), アリゲータークリップ:CL-13a 31℃以上40℃では80%RHから50%RHへ直線的に減少 アリゲータークリップ:CL-14 保存温度/湿度 -10℃~40℃ , 80%RH 以下 (結露のないこと) アリゲータークリップ:CL-15a 40℃~50℃ , 70%RH 以下 (結露のないこと) アリゲータークリップ:CL-DG3a 電源 R6P(単3形乾電池) 1.5V×2本 ICクリップアダプタ:TL-9IC 電池寿命 連続,約200時間 細ピンアダプタ:TL-A7M2 消費電力 7.5mW TYP(DCVにて) バナナジャック接続アダプタ:TL-A4 オートパワーオフ 最終操作から約30分後に電源オフ ヒューズ入りテストリード:TLF-120 ヒューズ F1206:315mA/1000V,IR30kA,φ6.35×32mm セラミック管 クランププローブ:ACS101 F1207:12A/1000V,IR30kA,φ10×38mm セラミック管 高圧プローブ:HV-60 安全規格 IEC61010 CAT.Ⅲ600V , CAT.Ⅱ1000V 携帯ケース:C-77 (ソフト) EMC指令 IEC 61326 (EMC) 携帯ケース:C-77H (ハード) RoHS指令 EN 50581 (RoHS) PC接続ソフトウエア: PC Link 7 寸法/質量 H166×W82×D44 mm (突起部含まず)/ 光リンクUSBケーブル: KB-USB773 約360g (電池込み)
Page2

測定仕様 ファンクション レンジ 確度 入力抵抗 備考 直流電圧 110.00 mV ±(0.38%rdg+2dgt) ≧約100MΩ (DCV) 1.1000 V ±(0.28%rdg+2dgt) 約11MΩ 11.000 V ±(0.38%rdg+2dgt) 約10MΩ 110.00 V 1000.0 V 交流電圧 110.00 mV ±(0.9%rdg+50dgt) ≧約100MΩ 確度保証範囲:45Hz~100Hz (ACV) 1.1000 V ±(0.7%rdg+50dgt) 約11MΩ 確度保証範囲:45Hz~500Hz 11.000 V ±(0.9%rdg+50dgt) 約10MΩ 確度保証範囲:45Hz~1 kHz 110.00 V 1000.0 V 直流電流 110.00 μA ±(0.5%rdg+4dgt) 約1kΩ 入力抵抗はヒューズ抵抗除く (DCA) 1100.0 μA 11.000 mA ±(0.7%rdg+4dgt) 約10Ω 110.00 mA 11.000 A ±(0.5%rdg+8dgt) 約0.01Ω 交流電流 110.00 μA ±(0.9%rdg+20dgt) 約1kΩ 入力抵抗はヒューズ抵抗除く (ACA) 1100.0 μA 確度保証周波数範囲: 11.000 mA ±(1.1%rdg+20dgt) 約10Ω 45Hz~1kHz 110.00 mA 11.000 A ±(0.9%rdg+40dgt) 約0.01Ω 抵抗測定 110.00 Ω ±(0.4%rdg+6dgt) 開放電圧:ほぼ電源電圧 (Resistance) 1.1000 kΩ ±(0.3%rdg+6dgt) 開放電圧:約0.33 V 11.000 kΩ 110.00 kΩ ±(0.6%rdg+6dgt) 1.1000 MΩ ±(0.8%rdg+6dgt) 11.000 MΩ ±(2.0%rdg+6dgt) 110.0 MΩ ±(5.0%rdg+6dgt) コンデンサ容量 11.000 nF ±(4.0%rdg+30dgt) ※リラティブキャンセル後の (Capacitance) 110.00 nF ±(2.0%rdg+20dgt) 確度 1.1000 μF ※フィルムコンデンサなど漏 11.000 μF ±(3.0%rdg+10dgt) れ電流の少ない静電容量測 110.00 μF 定の場合 1.1000 mF ±(10%rdg+10dgt) 11.000 mF 110.00 mF ±(20%rdg+10dgt) 周波数 110.0 Hz ±(0.01%rdg+2dgt) ≧約1 kΩ ゼロクロス信号,5Vrms以上 (Freq) 1100 Hz 11.1 Hz未満測定不可 11.000 kHz 110.00 kHz 1.1000 MHz 導通チェック 範囲:30Ω未満 動作:ブザー発音及びランプ点灯 ダイオードテスト 開放電圧:約DC0.2V ※確度保証温湿度範囲:23±5℃ 80%R.H.以下(結露のないこと) ご購入の際は販売代理店へ… https://www.sanwa-meter.co.jp/japan/ カスタマーサポート 販売店の皆様へ ご注文・修理・校正のご用命は各営業拠点へ連絡ください。 0120-51-3930 本社・東京営業所 東京都千代田区外神田2-4-4電波ビル TEL:03-3253-4871 FAX:03-3251-7022 受付時間 大阪営業所 大阪府大阪市浪速区恵美須西2-7-2 9:30~12:00 13:00~17:00(土日祭日を除く) TEL:06-6631-7361 FAX:06-6644-3249 ●本カタログの記載内容は2023 年 1月1日現在のものです。●本カタログ記載の仕様、価格は断りなく改正・改定するこ とがあります。●写真は印刷の為製品の色と異なる場合があります。
