バックライト搭載。真の実効値（TrueRMS）対応。
・クランプセンサ部の薄さを9mmに抑えることで、狭い場所での測定に対応
・歪んだ交流波形にも対応する”真の実効値（TrueRMS）方式”採用
・測定レンジはAC60.00A/300.0Aのオートレンジ採用
・すべての操作をワンタッチ式にした分かり易い操作性
このカタログについて
| ドキュメント名 | ミニクランプメータ 真の実効値（True RMS） DCL11R |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 281.4Kb |
| 登録カテゴリ | |
| 取り扱い企業 | 三和電気計器株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

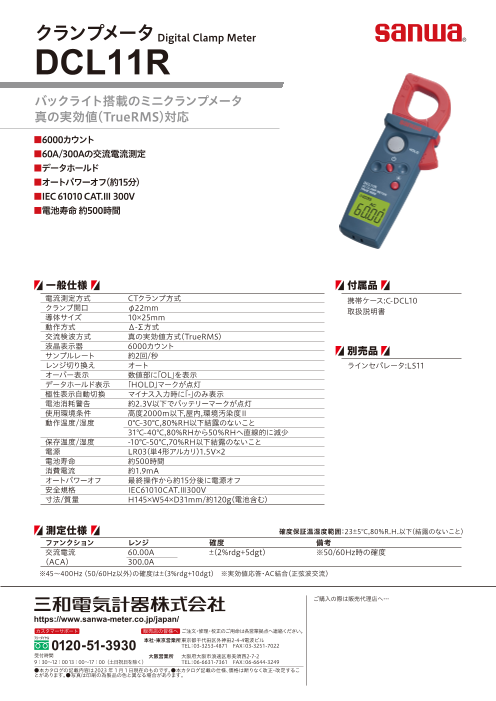

Page1
クランプメータDigital Clamp Meter
DCL11R
メーカー希望小売価格 ￥10,480(税込￥11,528)
バックライト搭載のミニクランプメータ
真の実効値(TrueRMS)対応
■6000カウント
■60A/300Aの交流電流測定
■データホールド
■オートパワーオフ(約15分)
■IEC 61010 CAT.Ⅲ 300V
■電池寿命 約500時間
一般仕様 付属品
電流測定方式 CTクランプ方式 携帯ケース:C-DCL10
クランプ開口 φ22mm 取扱説明書
導体サイズ 10×25mm
動作方式 Δ-Σ方式
交流検波方式 真の実効値方式(TrueRMS)
液晶表示器 6000カウント
サンプルレート 約2回/秒 別売品
レンジ切り換え オート ラインセパレータ:LS11
オーバー表示 数値部に｢OL｣を表示
データホールド表示 ｢HOLD｣マークが点灯
極性表示自動切換 マイナス入力時に｢-｣のみ表示
電池消耗警告 約2.3V以下でバッテリーマークが点灯
使用環境条件 高度2000ｍ以下,屋内,環境汚染度Ⅱ
動作温度/湿度 0℃~30℃,80%RH以下結露のないこと
31℃~40℃,80%RHから50％RHへ直線的に減少
保存温度/湿度 -10℃~50℃,70%RH以下結露のないこと
電源 LR03(単4形アルカリ)1.5V×2
電池寿命 約500時間
消費電流 約1.9mA
オートパワーオフ 最終操作から約15分後に電源オフ
安全規格 IEC61010CAT.Ⅲ300V
寸法/質量 H145×W54×D31mm/約120g(電池含む)
測定仕様 確度保証温湿度範囲：23±5℃,80%R.H.以下(結露のないこと)
ファンクション レンジ 確度 備考
交流電流 60.00A ±(2%rdg+5dgt) ※50/60Hz時の確度
(ACA) 300.0A
※45～400Hz (50/60Hz以外)の確度は±(3%rdg+10dgt) ※実効値応答・AC結合(正弦波交流)
