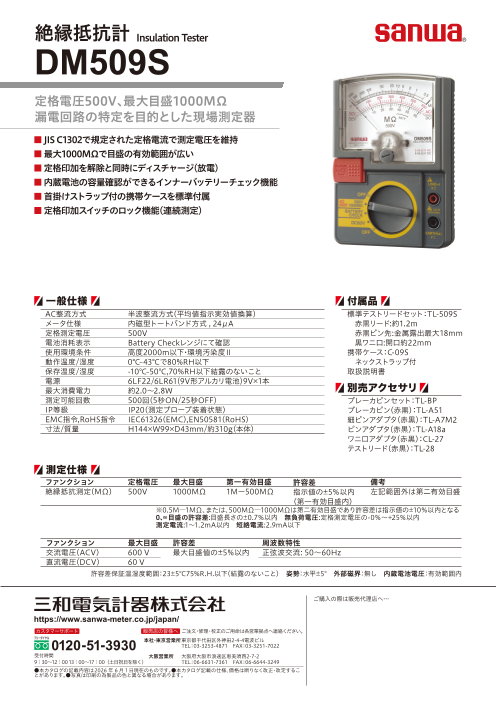

アナログ絶縁抵抗計（500V 単レンジ）DM509S

絶縁抵抗計 Insulation Tester DM509S メーカー希望小売価格 ￥19,800(税込￥21,780) 定格電圧500V、最大目盛1000MΩ 漏電回路の特定を目的とした現場測定器 ■ JIS C1302で規定された定格電流で測定電圧を維持 ■ 最大1000MΩで目盛の有効範囲が広い ■ 定格印加を解除と同時にディスチャージ(放電) ■ 内蔵電池の容量確認ができるインナーバッテリーチェック機能 ■ 首掛けストラップ付の携帯ケースを標準付属 ■ IEC61010 CAT.Ⅲ 600V ■ 定格印加スイッチのロック機能(連続測定) 一般仕様 付属品 AC整流方式 半波整流方式(平均値指示実効値換算) 標準テストリードセット：TL-509S メータ仕様 内磁型トートバンド方式 , 24μA 　赤黒リード:約1.2ｍ 定格測定電圧 500V 　赤黒ピン先:金属露出最大18mm 電池消耗表示 Battery Checkレンジにて確認 　黒ワニ口:開口約22mm 使用環境条件 高度2000m以下･環境汚染度Ⅱ 携帯ケース：C-09S 動作温度/湿度 0℃~43℃で80%RH以下 　ネックストラップ付 保存温度/湿度 -10℃~50℃,70%RH以下結露のないこと 取扱説明書 電源 6LF22/6LR61(9V形アルカリ電池)9V×1本 最大消費電力 約2.0～2.8W 別売アクセサリ 測定可能回数 500回(5秒ON/25秒OFF) ブレーカピンセット：TL-BP IP等級 IP20(測定プローブ装着状態) ブレーカピン(赤黒)：TL-A51 安全規格 IEC61010 CAT.Ⅲ600V 細ピンアダプタ(赤黒)：TL-A7M2 EMC指令,RoHS指令 IEC61326(EMC),EN50581(RoHS) ピンアダプタ(赤黒)：TL-A18a 寸法/質量 H144×W99×D43mm/約310g(本体) ワニ口アダプタ(赤黒)：CL-27 テストリード(赤黒)：TL-28 測定仕様 ファンクション 定格電圧 最大目盛 第一有効目盛 許容差 備考 絶縁抵抗測定(MΩ) 500V 1000MΩ 1Mー500MΩ 指示値の±5％以内 左記範囲外は第二有効目盛 (第一有効目盛内) ※0.5M―1MΩ、または、500MΩ―1000MΩは第二有効目盛であり許容差は指示値の±10％以内となる 0、∞目盛の許容差:目盛長さの±0.7％以内　無負荷電圧:定格測定電圧の-0％～+25％以内 測定電流:1～1.2mA以内　短絡電流:2.9mA以下 ファンクション 最大目盛 許容差 周波数特性 交流電圧(ACV) 600 V 最大目盛値の±5％以内 正弦波交流: 50～60Hz 直流電圧(DCV) 60 V 許容差保証温湿度範囲：23±5℃75%R.H.以下(結露のないこと)　姿勢：水平±5°　外部磁界：無し　内蔵電池電圧：有効範囲内 ご購入の際は販売代理店へ… https://www.sanwa-meter.co.jp/japan/ カスタマーサポート 販売店の皆様へ ご注文・修理・校正のご用命は各営業拠点へ連絡ください。 0120-51-3930 本社・東京営業所 東京都千代田区外神田2-4-4電波ビル TEL:03-3253-4871　FAX:03-3251-7022 受付時間 大阪営業所 大阪府大阪市浪速区恵美須西2-7-2 9：30～12：00 13：00～17：00（土日祭日を除く） TEL:06-6631-7361　FAX:06-6644-3249 ●本カタログの記載内容は2023 年 1月1日現在のものです。●本カタログ記載の仕様、価格は断りなく改正・改定するこ とがあります。●写真は印刷の為製品の色と異なる場合があります。
