プラスチック製ケーブルグランド【SKINTOP® CLICK】

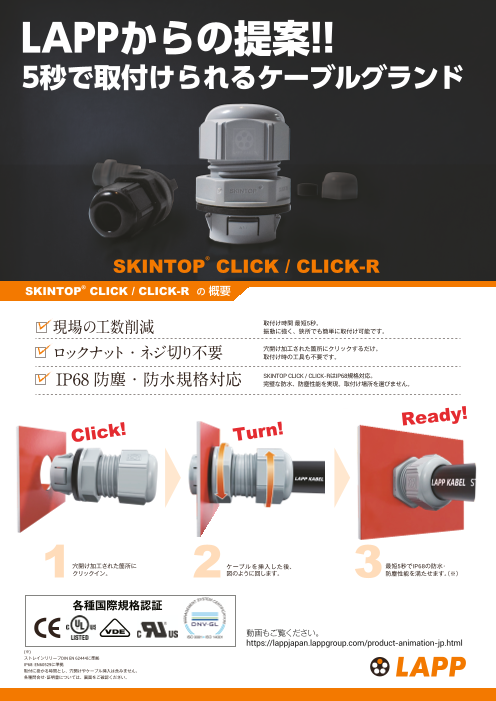

ケーブルグランド SKINTOP® メトリックプラスチック製ケーブルグランド • CLICKシステム SKINTOP® CLICK / SKINTOP® CLICK-R 備考 • 市場で最も革新的なケーブル挿入システ ムにより、迅速かつ柔軟性の高い組立を 実現。簡単にクリックイン - 左へ回し て - 右へ回して - 終了。結果: 固定、中心 合わせ、そしてストレインリリーフされ た取り付けをたった数秒で行い、最大限 の保護等級を得ることが可能。 利点 SKINTOP® CLICK-R テクニカルデータ SKINTOP® CLICK • 外径が小さいケーブルをシールするため • 部品が少なく、取付け止めナット不要 に、縮小シールインサートを使用。 区分 ETIM 5/6 • 革新的なCLICKシステムにより時間を最大 ETIM 5.0/6.0 Class-ID: EC000441 70%短縮 適合基準/認可 ETIM 5.0/6.0 Class-Description: ケー • あらゆる場所で簡単かつ自由に組立 • ULファイル番号E79903 ブルグランド • 振動保護 製品の色 • ネジ不要 付属 シルバーグレー(RAL 7001) • 付属: 分解工具 ライトグレー(RAL 7035) SKINTOP® CLICK-R 黒(RAL 9005)、UV耐性 • 特長については、SKINTOP® CLICKを参照 してください。 材質 本体: 特殊ポリアミド 適用範囲 シール: 特殊エラストマー SKINTOP® CLICK 保護等級 • オートメーションテクノロジー IP 68 - 4 bar (M12) • 太陽光アプリケーション IP 68 - 5 bar (M16 - M25) IP 68 - 1 bar (M32) • 制御盤製造 • 測定、制御、電気用途 温度範囲 可動: -20 °C～+100 °C • 空調技術 固定: -40°C～+100°C 型番 型指定/サイズ クランプ範囲直径F M(穴(mm)) SW1/SW2 (mm) mm 全長、C (mm) ネジ長さ、D (mm) 壁の厚さ、S (mm) ピース / PU SKINTOP® CLICKライトグレー 53112692 CLICK 12 4.5 - 7.0 12.3 (-0.2) 15.0 / 18.0 40.0 8 1.0 - 4.0 50 53112686 CLICK 16 5.0 - 9.0 16.3 (-0.2) 19.0 / 22.0 42.0 8 1.0 - 4.0 50 53112687 CLICK 20 7.0 - 13.0 20.3 (-0.2) 25.0 / 27.0 45.0 8 1.0 - 4.0 25 53112688 CLICK 25 9.0 - 17.0 25.3 (-0.2) 30.0 / 32.0 48.0 8 1.0 - 4.0 25 53112694 CLICK 32 11.0 - 20.0 32.3 (-0.2) 36.0 / 40.0 56.0 8 1.0 - 4.0 25 SKINTOP® CLICKシルバーグレー 53112921 CLICK 12 4.5 - 7.0 12.3 (-0.2) 15.0 / 18.0 40.0 8 1.0 - 4.0 50 53112876 CLICK 16 5.0 - 9.0 16.3 (-0.2) 19.0 / 22.0 42.0 8 1.0 - 4.0 50 53112877 CLICK 20 7.0 - 13.0 20.3 (-0.2) 25.0 / 27.0 45.0 8 1.0 - 4.0 25 53112878 CLICK 25 9.0 - 17.0 25.3 (-0.2) 30.0 / 32.0 48.0 8 1.0 - 4.0 25 53112922 CLICK 32 11.0 - 20.0 32.3 (-0.2) 36.0 / 40.0 56.0 8 1.0 - 4.0 25 SKINTOP® CLICK黒 53112923 CLICK 12 4.5 - 7.0 12.3 (-0.2) 15.0 / 18.0 40.0 8 1.0 - 4.0 50 53112882 CLICK 16 5.0 - 9.0 16.3 (-0.2) 19.0 / 22.0 42.0 8 1.0 - 4.0 50 53112883 CLICK 20 7.0 - 13.0 20.3 (-0.2) 25.0 / 27.0 45.0 8 1.0 - 4.0 25 53112884 CLICK 25 9.0 - 17.0 25.3 (-0.2) 30.0 / 32.0 48.0 8 1.0 - 4.0 25 53112924 CLICK 32 11.0 - 20.0 32.3 (-0.2) 36.0 / 40.0 56.0 8 1.0 - 4.0 25 SKINTOP® CLICK-Rライトグレー 53112925 CLICK-R 12 3.5 - 5.0 12.3 (-0.2) 15.0 / 18.0 40.0 8 1.0 - 4.0 50 53112689 CLICK-R 16 4.0 - 7.0 16.3 (-0.2) 19.0 / 22.0 42.0 8 1.0 - 4.0 50 53112690 CLICK-R 20 5.0 - 10.0 20.3 (-0.2) 25.0 / 27.0 45.0 8 1.0 - 4.0 25 53112691 CLICK-R 25 6.0 - 13.0 25.3 (-0.2) 30.0 / 32.0 48.0 8 1.0 - 4.0 25 53112926 CLICK-R 32 7.0 - 15.0 32.3 (-0.2) 36.0 / 40.0 56.0 8 1.0 - 4.0 25 SKINTOP® CLICK-Rシルバーグレー 53112927 CLICK-R 12 3.5 - 5.0 12.3 (-0.2) 15.0 / 18.0 40.0 8 1.0 - 4.0 50 53112879 CLICK-R 16 4.0 - 7.0 16.3 (-0.2) 19.0 / 22.0 42.0 8 1.0 - 4.0 50 53112880 CLICK-R 20 5.0 - 10.0 20.3 (-0.2) 25.0 / 27.0 45.0 8 1.0 - 4.0 25 53112881 CLICK-R 25 6.0 - 13.0 25.3 (-0.2) 30.0 / 32.0 48.0 8 1.0 - 4.0 25 53112928 CLICK-R 32 7.0 - 15.0 32.3 (-0.2) 36.0 / 40.0 56.0 8 1.0 - 4.0 25 SKINTOP® CLICK-R黒 53112929 CLICK-R 12 3.5 - 5.0 12.3 (-0.2) 15.0 / 18.0 40.0 8 1.0 - 4.0 50 53112885 CLICK-R 16 4.0 - 7.0 16.3 (-0.2) 19.0 / 22.0 42.0 8 1.0 - 4.0 50 53112886 CLICK-R 20 5.0 - 10.0 20.3 (-0.2) 25.0 / 27.0 45.0 8 1.0 - 4.0 25 53112887 CLICK-R 25 6.0 - 13.0 25.3 (-0.2) 30.0 / 32.0 48.0 8 1.0 - 4.0 25 53112931 CLICK-R 32 7.0 - 15.0 32.3 (-0.2) 36.0 / 40.0 56.0 8 1.0 - 4.0 25 写真や画像は縮尺が一定でないため、各製品の詳細な画像を示すものではありません。 アクセサリ SKINTOP® CLICK • SKINTOP® SDV-M ATEX (711ページ参照) • SKINTOP® DIX-M (718ページ参照) • SKINTOP® DV-M (720ページ参照) • SKINTOP® DIX-M AUTOMATION (719ページ参照) SKINTOP® CLICK-R • SKINTOP® SD-M (720ページ参照) • SKINTOP® SDVR-M ATEX (711ページ参照) 最新情報については、www.lapp.co.jp を参照してください。 687 付録 工具・アクセサリ FLEXIMARK® SILVYN® SKINTOP® EPIC® HITRONIC® ETHERLINE® UNITRONIC® ÖLFLEX®

ケーブルグランド SKINDICHT® メートルネジケーブルグランドアクセサリ • ブラインドプラグ 型番 型指定/サイズ ネジ長さ、D (mm) ピース / PU 52006143 M 32 x 1,5 8 50 52006153 M 40 x 1,5 8 25 52006163 M 50 x 1,5 10 25 52006173 M 63 x 1,5 12 25 SKINDICHT® BLK-GL-Mシルバーグレー、Oリング装着 52006109 M 12 x 1,5 6 100 52006119 M 16 x 1,5 6 100 52006129 M 20 x 1,5 6 100 52006139 M 25 x 1,5 8 100 52006149 M 32 x 1,5 8 50 52006159 M 40 x 1,5 8 25 52006169 M 50 x 1,5 10 25 52006179 M 63 x 1,5 12 25 SKINDICHT® BLK-GL-Mライトグレー、Oリング装着 52006107 M 12 x 1,5 6 100 52006117 M 16 x 1,5 6 100 52006127 M 20 x 1,5 6 100 52006137 M 25 x 1,5 8 100 52006147 M 32 x 1,5 8 50 52006157 M 40 x 1,5 8 25 52006167 M 50 x 1,5 10 25 52006177 M 63 x 1,5 12 25 SKINDICHT® BLK-GL-M黒、 Oリング装着 52006106 M 12 x 1,5 6 100 52006116 M 16 x 1,5 6 100 52006126 M 20 x 1,5 6 100 52006136 M 25 x 1,5 8 100 52006146 M 32 x 1,5 8 50 52006156 M 40 x 1,5 8 25 52006166 M 50 x 1,5 10 25 52006176 M 63 x 1,5 12 25 写真や画像は縮尺が一定でないため、各製品の詳細な画像を示すものではありません。 SKINTOP® CLICK BLK 利点 付属 テクニカルデータ • 革新的なCLICKシステムにより時間を最大 • 付属: 分解工具 70%短縮 区分 ETIM 5/6 • あらゆる場所で簡単かつ自由に組立 ETIM 5.0/6.0 Class-ID: EC000441 • 部品が少なく、取付け止めナット不要 ETIM 5.0/6.0 Class-Description: ケー ブルグランド • ネジ不要 製品の色 適用範囲 ライトグレー(RAL 7035) • 革新的なCLICKシステム採用のダミープラ 材質 グにより、手が届きにくい場所への迅速な 本体: 特殊ポリアミド 設置が可能。不要になった穿孔済みの穴の シール: 特殊エラストマー 閉鎖に最適なソリューション。 保護等級 • 制御盤製造 IP 68 - 5 bar • 測定、制御、電気用途 温度範囲 • オートメーションテクノロジー -20°C～+100°C • プラントエンジニアリング、産業用機械 型番 型指定/サイズ M(穴(mm)) SW1/SW2 mm 全長、C (mm) ネジ長さ、D (mm) 壁の厚さ、S (mm) ピース / PU SKINTOP® CLICK BLKライトグレー 52109013 CLICK BLK 16 16.3 (-0.2) 14.0 / 22.0 28.5 8 1.0 - 4.0 50 52109014 CLICK BLK 20 20.3 (-0.2) 18.0 / 27.0 29.5 8 1.0 - 4.0 25 52109015 CLICK BLK 25 25.3 (-0.2) 22.0 / 14.0 30.5 8 1.0 - 4.0 25 写真や画像は縮尺が一定でないため、各製品の詳細な画像を示すものではありません。 最新情報については、www.lapp.co.jp を参照してください。 747 付録 工具・アクセサリ FLEXIMARK® SILVYN® SKINTOP® EPIC® HITRONIC® ETHERLINE® UNITRONIC® ÖLFLEX®

ケーブルグランド SKINTOP® メトリックプラスチック製ケーブルグランド • 曲げ保護 SKINTOP® CLICK BS 備考 • 市場で最も革新的なケーブル挿入システ ムにより、迅速かつ柔軟性の高い組立を 実現。簡単にクリックイン - 左へ回し て - 右へ回して - 終了。結果: 固定、中心 合わせ、そしてストレインリリーフされ た取り付けをたった数秒で行い、最大限 の保護等級を得ることが可能。 利点 適合基準/認可 テクニカルデータ • ケーブル保護用の信頼性の高い屈曲保護お • ULファイル番号E79903 よび機能信頼性 区分 ETIM 5/6 • 革新的なCLICKシステムにより時間を最大 付属 ETIM 5.0/6.0 Class-ID: EC000441 70%短縮 • 付属: 分解工具 ETIM 5.0/6.0 Class-Description: ケー • ネジ不要 ブルグランド • フレキシブルケーブルを保護 製品の色 • 部品が少なく、取付け止めナット不要 シルバーグレー(RAL 7001) ライトグレー(RAL 7035) 適用範囲 黒(RAL 9005)、UV耐性 • 通常の使用条件で可動使用の電気機器およ 材質 び機械用ケーブルは、VDE 0700-1に準拠 本体: 特殊ポリアミド し、過度の曲げに対する保護を施す必要が シール: 特殊エラストマー あります。 保護等級 • ロボット産業 IP 68 - 4 bar (M12) • 機械の可動部 IP 68 - 5 bar (M16 - M25) • 機器の製造 IP 68 - 1 bar (M32) • 照明および音響用途 温度範囲 -20°C～+100°C 型番 型指定/サイズ クランプ範囲直径 F (mm) M(穴径(mm)) SW1/SW2 mm 全長、C (mm) ネジ長さ、D (mm) 壁の厚さ、S (mm) ピース / PU SKINTOP® CLICK BSライトグレー 53112932 CLICK BS 12 3,5-7 12.3 (-0.2) 18.0 / 15.0 74.0 8 1.0 - 4.0 50 53112888 CLICK BS 16 5-9 16.3 (-0.2) 22.0 / 19.0 94.0 8 1.0 - 4.0 50 53112889 CLICK BS 20 7-13 20.3 (-0.2) 27.0 / 25.0 108.0 8 1.0 - 4.0 25 53112890 CLICK BS 25 9-17 25.3 (-0.2) 32.0 / 30.0 127.0 8 1.0 - 4.0 25 53112933 CLICK BS 32 11-20 32.3 (-0.2) 40.0 / 36.0 156.0 8 1.0 - 4.0 25 SKINTOP® CLICK BSシルバーグレー 53112934 CLICK BS 12 3,5-7 12.3 (-0.2) 18.0 / 15.0 74.0 8 1.0 - 4.0 50 53112906 CLICK BS 16 5-9 16.3 (-0.2) 22.0 / 25.0 94.0 8 1.0 - 4.0 50 53112907 CLICK BS 20 7-13 20.3 (-0.2) 27.0 / 25.0 108.0 8 1.0 - 4.0 25 53112908 CLICK BS 25 9-17 25.3 (-0.2) 32.0 / 30.0 127.0 8 1.0 - 4.0 25 53112935 CLICK BS 32 11-20 32.3 (-0.2) 40.0 / 36.0 156.0 8 1.0 - 4.0 25 SKINTOP® CLICK BS黒 53112936 CLICK BS 12 3,5-7 12.3 (-0.2) 18.0 / 15.0 74.0 8 1.0 - 4.0 50 53112909 CLICK BS 16 5-9 16.3 (-0.2) 22.0 / 19.0 94.0 8 1.0 - 4.0 50 53112911 CLICK BS 20 7-13 20.3 (-0.2) 27.0 / 25.0 108.0 8 1.0 - 4.0 25 53112912 CLICK BS 25 9-17 25.3 (-0.2) 32.0 / 30.0 127.0 8 1.0 - 4.0 25 53112937 CLICK BS 32 11-20 32.3 (-0.2) 40.0 / 36.0 156.0 8 1.0 - 4.0 25 写真や画像は縮尺が一定でないため、各製品の詳細な画像を示すものではありません。 最新情報については、www.lapp.co.jp を参照してください。 691 付録 工具・アクセサリ FLEXIMARK® SILVYN® SKINTOP® EPIC® HITRONIC® ETHERLINE® UNITRONIC® ÖLFLEX®
