ULリスティング(リステッド)ケーブル OLFLEX CONTROL TMは、機械周り配線に必須の規格をカバーしながら、小外径な為、機内外配線に最適です。(UL:MTW、TC-ER、PLTC-ER、THHN/THWN、AWM)
このカタログについて
ドキュメント名 | UL リスティングケーブル OLFLEX® CONTROL TM / TM CY |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 1.1Mb |
取り扱い企業 | Lapp Japan株式会社 (この企業の取り扱いカタログ一覧) |

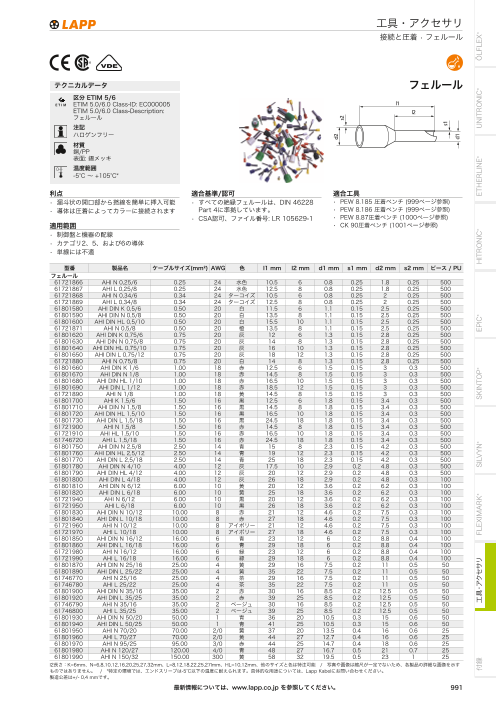

この企業の関連カタログ
このカタログの内容
Page1
UL リステッドケーブル LAPP
からの
提案!!
®
®
® ®
ÖLFLEX® CONTROL TM / TM CY
NFPA70/NEC・NFPA79に適合 ULリステッド、ULレコグニション取得で、場所を選ばず使用可能。
小外径で省スペースや容易な取り回し 産業プラットフォーム(機械周り)で必須の規格はカバーしながら、小外径サイズ
耐油性抜群(UL Oil Res I/II) UL耐油テスト UL Oil Res. II 適合
高難燃性(CSA FT4)の実力 60日間@75℃浸透試験合格
ノイズ対策 安心の2重シールド 2重シールドによる低伝達インピーダンスを確保(最大250Ω/km a 30MHZ)
※シールドタイプのみ
導体:IEC60228
Class5 仕 様 ÖLFLEX® CONTROL TM/TM CY
絶縁体:PVC 固定/可動 固定配線
導体クラス class 5
ナイロンコート 特殊PVC+ナイロンコート絶縁体
THHN THWN
シース材質/色 特殊PVC/灰色
アルミホイル UL/CSA 600VAC
シールド※ 銅編組シールド※ WTTC 1000VAC
(編組率85%) 定格電圧 UL AWM 600VAC
CSA AWM 1000VAC
IEC 600/1000VAC
温度レンジ(℃) -40℃~+90℃(+105℃:AWM)
最小曲げ半径 シールド無 5×OD 移動時15×OD
シース:PVC シールド有 5×OD 移動時20×OD
(RAL7001相当) 難 燃 性 CSA FT4
耐 油 性 UL Oil Res I&II
※シールドタイプのみ
詳細はhttps://e.lapp.com/jp/でご確認ください。
Page2
規格認証
認証規格 ÖLFLEX® CONTROL TM /TM CY
○
®
AWM ○
MTW ○
TC-ER ○ TC-ER(3心以上)
DP-1 ○
PLCT-ER ○(AWG18-AWG12/3 心以上)
ITC-ER ○( WG18-AWG12/4 心以上)
WTTC ○
CIC/TC ○
AWM ○
○
○
○
製品一覧
導体
型 番 平均絶縁外径 心 数 平均仕上外径 (mm) 概算質量 (kg/km) 許容電流値※ 導体抵抗
公称断面積 最大撚線サイズ 最大外径
シールド無 シールド有 mm(2 AWG) 本 /mm mm mm 導体心数 心数 G/Y シールド無 シールド有 シールド無 シールド有 A @30℃ Ω /km@20℃
281803 281803CY 3G1.0 2c 〇 7.4 8.1 82 119 15
281804 281804CY 4G1.0 3c 〇 8.0 8.6 95 137 15
281805 281805CY 5G1.0 4c 〇 8.6 9.3 112 149 11.2
281807 281807CY 1.0(AWG18) ~32/0.21 1.5 2.3 7G1.0 6c 〇 9.3 10.0 144 193 9.7 19.5
281812 281812CY 12G1.0 11c 〇 12.0 12.8 247 281 7.5
281818 281818CY 18G1.0 17c 〇 14.7 15.5 365 438 6.7
281825 281825CY 25G1.0 24c 〇 16.7 17.5 464 574 6
281602 2X1.5 2c × 7.3 74 18
281603 281603CY 3G1.5 2c 〇 8.1 8.8 100 144 18
281604 281604CY 4G1.5 3c 〇 8.8 9.4 119 173 18
281605 281605CY 5G1.5 4c 〇 9.5 10.2 141 189 13.5
281607 281607CY 1.5(AWG16) ~30/0.26 1.8 2.6 7G1.5 6c 〇 10.3 11.1 183 246 11.7 13.3
281609 9G1.5 8c 〇 11.9 247 9.9
281612 281612CY 12G1.5 11c 〇 14.1 15.0 328 426 9
281618 281618CY 18G1.5 17c 〇 16.4 17.2 403 552 8.1
281625 25G1.5 24c 〇 18.6 596 7.2
281403 281403CY 3G2.5 2c 〇 8.9 9.7 125 180 26
281404 281404CY 4G2.5 3c 〇 9.8 10.4 175 223 26
2.5(AWG14) ~50/0.26 2.6 3.1 7.98
281405 281405CY 5G2.5 4c 〇 10.7 11.5 185 268 19.5
281407 281407CY 7G2.5 6c 〇 11.6 12.4 244 327 16.9
281203 3G4 2c 〇 10.6 165 34
281204 281204CY 4G4 3c 〇 11.5 12.3 220 315 34
4(AWG12) ~56/0.31 3.2 3.6 4.95
281205 281205CY 5G4 4c 〇 12.6 14.2 269 388 25.5
281207 7G4 6c 〇 14.6 482 22.1
281004 281004CY 4G6 3c 〇 14.5 15.3 382 552 44
6(AWG10) ~84/0.31 3.9 4.7 3.3
281005 5G6 4c 〇 15.8 457 33
280804 280804CY 4G10 3c 〇 17.7 18.5 615 857 61
10(AWG8) ~80/0.41 5.1 6.0 1.91
280805 5G10 4c 〇 19.4 771 45.7
280604 16(AWG6) ~128/0.41 6.3 7.4 4G16 3c 〇 22.5 864 82 1.21
※周囲温度 30℃、一条敷設時の参考値とします。
関連商品
UL リステッド可動ケーブル UL リステッド屋外仕様 UL リステッド VFDケーブル
ÖLFLEX CHAIN TM/TM CY ÖLFLEX TRAY II / TRAY II CY ÖLFLEX VFDシリーズ
® ® ®
●MTW、TC-ER、PLTC-ER、AWM等 ●MTW、TC-ER、PLTC-ER、AWM等 ● NFPA70/79対応(N4.4.2.8)
●可動用動力コントロールケーブル ●動力コントロールケーブル ●モータ動力ケーブル
●耐油・屋外対応可 ●耐油・屋外仕様 ●絶縁体:RHW-2 他
Lapp Japan 株式会社
〒102-0074 東京都千代田区九段南 2-3-26 井関ビル 3F
T E L : 03-4520-6245
e-mail: sales@lappgroup.jp
www.lapp.co.jp
rev.210401
